AIR CONDITIONING SYSTEM of Ferrari Ferrari 550 Barchetta

すべて見る

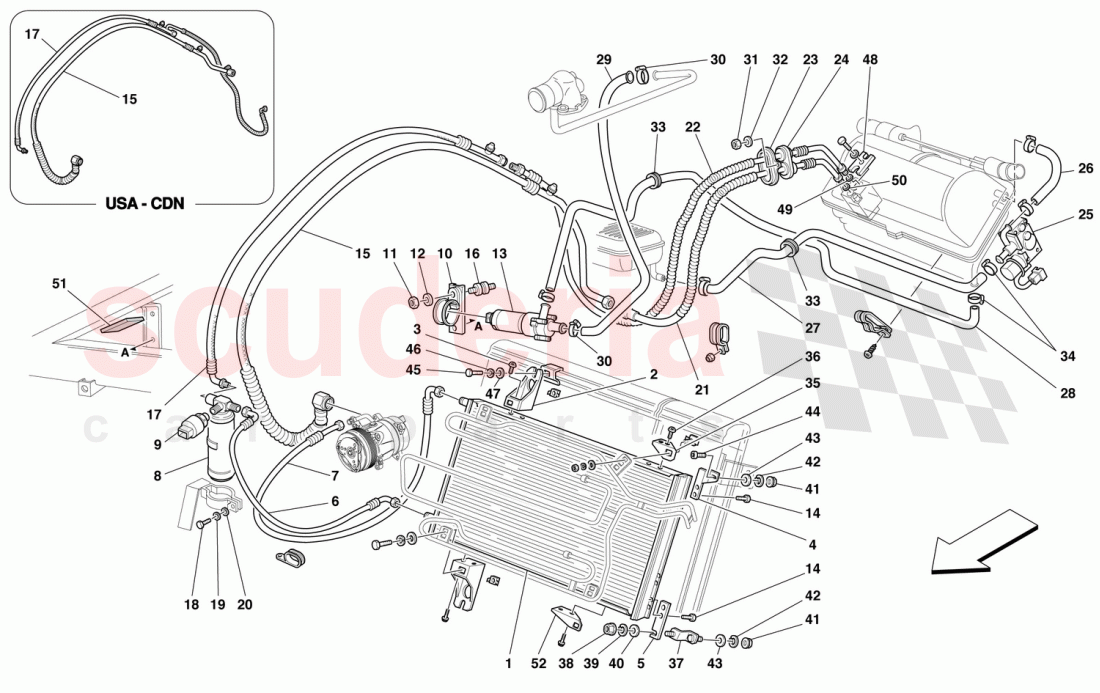

Ferrari 550 Barchetta - エアコンシステム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	165395	A.C.コンデンサー	$809.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	168481	右側ブラケットA.C.コンデンサーサポート	$85.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	165136	スクリュー	$0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	165561	左側アッパーブラケット	$14.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	168068	左側ロアブラケット	$13.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	64918600	コンデンサーから脱水機フィルターへの配管	$308.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	64918700	コンプレッサーからコンデンサーへの配管	$362.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	64894200	脱水フィルター	$155.29	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66374400	プレッシャースイッチ	$251.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	63994900	ポンプ用ブラケットスペアパーツではありません。	$10.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65460300	コンプリートウォーターポンプ	$488.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	165137	スクリュー	$0.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	65190300	ホースからコンプレッサーへの配管	$597.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	285553	バス	$23.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	64827600	脱水機フィルターからホースへのパイプ	$498.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	64791200	エバポレーターからパイプへ	$308.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	64791300	パイプからエバポレーターへのホース	$289.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	63961900	パイプブッシング用フレーム	$12.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	63961800	ラバーパイプホルダー	$33.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	64999000	TGKバルブ	$308.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	65201000	ヒーターからバルブへのリターンチューブ	$28.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	65201100	バルブからナリスへのリターンパイプ	$416.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	65128200	ポンプからエバポレーターへのデリバリーパイプ	$179.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	65122300	エンジンからポンプへのデリバリーパイプ	$363.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	13000490	スクリューカラー	$0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	319201	フューエルフィラーパイプアッセンブリー	$815.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12638124	ウォッシャー	$0.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10459087	ケーブルグロメット	$0.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	13000490	スクリューカラー	$0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	169463	ブラケット	$10.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	165136	スクリュー	$0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	156989	スモールプレート	$9.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14498801	ウォッシャー	$0.13	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12648224	ウォッシャー	$0.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	14778814	スクリュー	$1.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	81591700	スクリュー	$2.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10519424	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	175836	ブラケット	$4.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	66309300	Oリング	$1.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	177655	O.R.ガスケット	$53.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	65357600	防振ガスケット	$8.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	177507	ブラケット	$12.63	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
-	65238100	エンジンからポンプへのデリバリーパイプ	65238100 エンジンからポンプへのデリバリーパイプ TO PUMP / Valid for GD	$377.03	1
-	65237600	バルブからナリスへのリターンパイプ	65237600 バルブからナリスへのリターンパイプ NOURICE / Valid for GD	$70.74 MSRP: ~~104.29~~ (32.2% off)	1
-	65237500	ポンプからエバポレーターへのデリバリーパイプ	65237500 ポンプからエバポレーターへのデリバリーパイプ EVAPORATOR / Valid for GD	$91.58	1
-	65237700	エバポレーターからパイプへ	65237700 エバポレーターからパイプへ PIPE / Valid for GD	$416.71	1
-	65237800	パイプからエバポレーターへのホース	65237800 パイプからエバポレーターへのホース EVAPORATOR / Valid for GD	$362.35	1
-	65237900	脱水機フィルターからホースへのパイプ	65237900 脱水機フィルターからホースへのパイプ TO HOSE / Valid for GD	$199.29	1
-	65238000	ホースからコンプレッサーへの配管	65238000 ホースからコンプレッサーへの配管 COMPRESSOR / Valid for GD	$289.88	1
-	65856900	脱水機フィルターからホースへのパイプ	65856900 脱水機フィルターからホースへのパイプ TO HOSE / Valid for USA and CDN	$317.51	1
-	65857600	ホースからコンプレッサーへの配管	65857600 ホースからコンプレッサーへの配管 COMPRESSOR / Valid for USA and CDN	$289.88	1
1	165395	A.C.コンデンサー	165395 A.C.コンデンサー	$809.97	1
2	168481	右側ブラケットA.C.コンデンサーサポート	168481 右側ブラケットA.C.コンデンサーサポート SUPPORT	$85.14	2
3	165136	スクリュー	165136 スクリュー	$0.51	4
4	165561	左側アッパーブラケット	165561 左側アッパーブラケット	$14.79	1
5	168068	左側ロアブラケット	168068 左側ロアブラケット	$13.16	1
6	64918600	コンデンサーから脱水機フィルターへの配管	64918600 コンデンサーから脱水機フィルターへの配管 TO DEHYDRATOR FILTER	$308.00	1
7	64918700	コンプレッサーからコンデンサーへの配管	64918700 コンプレッサーからコンデンサーへの配管 CONDENSER	$362.35 MSRP: ~~559.61~~ (35.2% off)	1
8	64894200	脱水フィルター IN STOCK	64894200 脱水フィルター IN STOCK	$155.29	1
9	66374400	プレッシャースイッチ	66374400 プレッシャースイッチ	$251.92	1
10	63994900	ポンプ用ブラケットスペアパーツではありません。	63994900 ポンプ用ブラケットスペアパーツではありません。	$10.51	1
11	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	2
12	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	2
13	65460300	コンプリートウォーターポンプ	65460300 コンプリートウォーターポンプ	$488.10	1
14	165137	スクリュー	165137 スクリュー	$0.71	4
15	65190300	ホースからコンプレッサーへの配管	65190300 ホースからコンプレッサーへの配管 COMPRESSOR / Not for USA, CDN and GD	$597.90	1
16	285553	バス IN STOCK	285553 バス IN STOCK	$23.54	2
17	64827600	脱水機フィルターからホースへのパイプ	64827600 脱水機フィルターからホースへのパイプ TO HOSE / Not for USA, CDN and GD	$498.99	1
18	10902424	スクリュー IN STOCK	10902424 スクリュー IN STOCK	$0.16 MSRP: ~~0.70~~ (77.1% off)	1
19	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	1
20	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	1
21	64791200	エバポレーターからパイプへ	64791200 エバポレーターからパイプへ PIPE / Not for GD	$308.00 MSRP: ~~362.93~~ (15.1% off)	1
22	64791300	パイプからエバポレーターへのホース	64791300 パイプからエバポレーターへのホース EVAPORATOR / Not for GD	$289.88 MSRP: ~~335.49~~ (13.6% off)	1
23	63961900	パイプブッシング用フレーム	63961900 パイプブッシング用フレーム	$12.19	1
24	63961800	ラバーパイプホルダー	63961800 ラバーパイプホルダー	$33.35	1
25	64999000	TGKバルブ	64999000 TGKバルブ	$308.00	1
26	65201000	ヒーターからバルブへのリターンチューブ	65201000 ヒーターからバルブへのリターンチューブ TO VALVE	$28.97	1
27	65201100	バルブからナリスへのリターンパイプ	65201100 バルブからナリスへのリターンパイプ NOURICE / Not for GD	$416.71	1
28	65128200	ポンプからエバポレーターへのデリバリーパイプ	65128200 ポンプからエバポレーターへのデリバリーパイプ EVAPORATOR / Not for GD	$179.65	1
29	65122300	エンジンからポンプへのデリバリーパイプ	65122300 エンジンからポンプへのデリバリーパイプ TO PUMP / Not for GD	$363.18 MSRP: ~~952.22~~ (61.9% off)	1
30	13000490	スクリューカラー IN STOCK	13000490 スクリューカラー IN STOCK	$0.86 MSRP: ~~1.90~~ (54.7% off)	2
31	319201	フューエルフィラーパイプアッセンブリー IN STOCK	319201 フューエルフィラーパイプアッセンブリー IN STOCK	$815.32	2
32	12638124	ウォッシャー IN STOCK	12638124 ウォッシャー IN STOCK	$0.05 MSRP: ~~0.70~~ (92.9% off)	2
33	10459087	ケーブルグロメット	10459087 ケーブルグロメット	$0.68	2
34	13000490	スクリューカラー IN STOCK	13000490 スクリューカラー IN STOCK	$0.86 MSRP: ~~1.90~~ (54.7% off)	2
35	169463	ブラケット	169463 ブラケット	$10.49	1
36	165136	スクリュー	165136 スクリュー	$0.51	6
37	156989	スモールプレート	156989 スモールプレート	$9.22	1
38	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	1
39	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	1
40	14498801	ウォッシャー IN STOCK	14498801 ウォッシャー IN STOCK	$0.13 MSRP: ~~0.20~~ (35% off)	1
41	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	2
42	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	2
43	12648224	ウォッシャー	12648224 ウォッシャー	$0.29	2
44	14778814	スクリュー	14778814 スクリュー	$1.81	1
45	81591700	スクリュー	81591700 スクリュー	$2.43	2
46	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	2
47	10519424	ウォッシャー IN STOCK	10519424 ウォッシャー IN STOCK	$0.02 MSRP: ~~0.25~~ (92% off)	2
48	175836	ブラケット	175836 ブラケット	$4.85	1
49	66309300	Oリング	66309300 Oリング	$1.72 MSRP: ~~3.90~~ (55.9% off)	1
50	177655	O.R.ガスケット	177655 O.R.ガスケット	$53.79	1
51	65357600	防振ガスケット	65357600 防振ガスケット Valid for GD	$8.18	1
52	177507	ブラケット	177507 ブラケット	$12.63	1
