FUEL SUPPLY SYSTEM of Ferrari Ferrari 550 Maranello

すべて見る

Ferrari 550 Maranello - 燃料供給システム

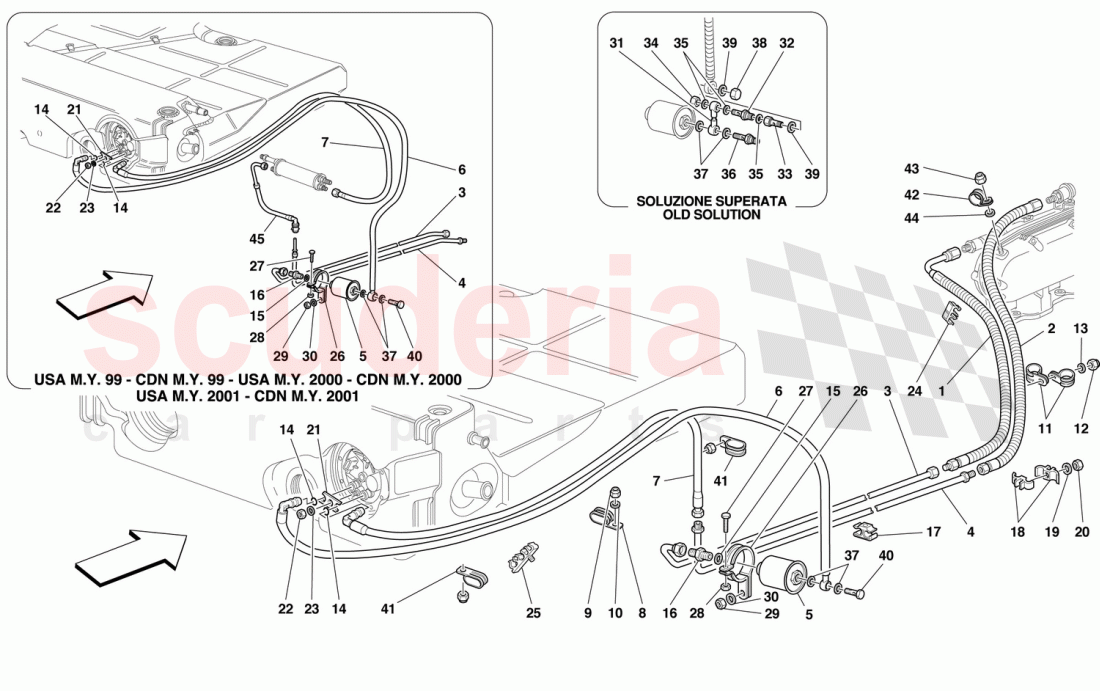

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	178525	右側デリバリーパイプ	£237.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	179164	右側リターンパイプ	£336.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	166738	右側デリバリーパイプ	£55.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	166740	右側・左側リターンリジットパイプ	£61.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	186922	フュエル・フィルタ	£68.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	170432	右側・左側リアデリバリーパイプ	£167.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	170431	右側および左側リヤリターンパイプ	£76.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	61712500	シース付きブラケット	£1.00	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	£0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	291225	シース付きクリップブラケット	£3.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	£0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127816	Oリング	£2.19	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10261060	ガスケット銅 12 - 16 x 1.5	£0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	109797	ユニオン	£20.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	232649	クリップ	£0.70	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62658800	クリップ	£1.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	£0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	129316	右側安全板	£2.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	14054577	キャップナット	£0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	140730	ファスナークリップ	£0.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	156548	クリップ	£9.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	152885	シース付きブラケット	£5.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	£0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	£0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	147985	ナット	£0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	84653800	WASHER 10 X 18 X 2.5	£3.28	在庫あり

写真	部品番号	説明	価格(各)	ストック
	173034	ダブルスウィングユニオン	£29.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	120098	リターンバルブではありません。	£108.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	173037	ユニオン	£16.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	10183217	ユニオン用プラグ	£51.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	10298460	ガスケット	£0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	171996	バルブ付ユニオン	£43.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	£0.13	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10182817	ネジプラグ	£1.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	£0.13	在庫あり

写真	部品番号	説明	価格(各)	ストック
	277407	ホースコネクター	£6.77	在庫あり

写真	部品番号	説明	価格(各)	ストック
	139512	シース付きブラケット	£1.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441790	シース付きブラケット	£0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	£0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	179363	右側燃料チューブ（交換器からリジッドパイプへ	£30.68	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (£0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
-	179364	左側燃料チューブ（交換器からリジッドパイプまで	179364 左側燃料チューブ（交換器からリジッドパイプまでリジッドパイプへ／米国M.Y.99およびカナダM.Y.99に有効。	£30.68	1
-	180943	交換器からリジッドパイプへの燃料チューブ	180943 交換器からリジッドパイプへの燃料チューブリジッドパイプへ / 2000年米国製、2000年カナダ製、 / 2001年米国製、2001年カナダ製に有効。	£56.42	2
-	138478	シース付きブラケット	138478 シース付きブラケット L.H.サイド	£3.07 MSRP: ~~4.59~~ (33.1% off)	1
-	178778	右側および左側リヤリターンパイプ	178778 右側および左側リヤリターンパイプ米国M.Y.99およびカナダM.Y.99に有効。	£518.35	2
-	182726	右側および左側リヤリターンパイプ	182726 右側および左側リヤリターンパイプ米国M.Y.2000、カナダM.Y.2000、/米国M.Y.2001、カナダM.Y.2001に有効。	£518.35	2
-	170431	右側および左側リヤリターンパイプ	170431 右側および左側リヤリターンパイプ米国M.Y.99、カナダM.Y.99、/米国M.Y.2000、カナダM.Y.2000、/米国M.Y.2001、カナダM.Y.2001には使用不可。	£76.91 MSRP: ~~79.99~~ (3.9% off)	2
-	186922	フュエル・フィルタ在庫あり	186922 フュエル・フィルタ 152212の在庫がなくなった後に有効在庫あり	£68.41 MSRP: ~~91.99~~ (25.6% off)	1
-	170432	右側・左側リアデリバリーパイプ	170432 右側・左側リアデリバリーパイプ	£167.20 MSRP: ~~179.99~~ (7.1% off)	2
-	178777	左側リターンパイプ	178777 左側リターンパイプ米国99年式、カナダ99年式、/米国2000年式、カナダ2000年式、/米国2001年式、カナダ2001年式に有効。	£60.38	2
-	179365	右側リターンパイプ	179365 右側リターンパイプ米国99年式、カナダ99年式、/米国2000年式、カナダ2000年式、/米国2001年式、カナダ2001年式に有効。	£142.12 MSRP: ~~149.99~~ (5.2% off)	2
-	179366	右側デリバリーパイプ	179366 右側デリバリーパイプ米国99年式、カナダ99年式、/米国2000年式、カナダ2000年式、/米国2001年式、カナダ2001年式に有効。	£46.52	1
-	166739	左側デリバリーパイプ	166739 左側デリバリーパイプ	£57.88	1
-	179162	左側リターンパイプ	179162 左側リターンパイプ GDに有効 / カーアスから有効NR.32105	£326.06 MSRP: ~~329.99~~ (1.2% off)	1
-	179164	右側リターンパイプ	179164 右側リターンパイプ GD用有効 / 車検まで有効NR.32104	£336.59	1
-	179356	右側リターンパイプ	179356 右側リターンパイプ車検まで有効NR.32101 および / 車検まで有効NR.32056 M.Y. 99	£366.29	1
-	179165	右側リターンパイプ	179165 右側リターンパイプ GD用ではありません / カーアスから有効です。NR.32102 および / CAR ASS.NR.32057 M.Y. 99	£346.49	1
-	179356	右側リターンパイプ	179356 右側リターンパイプ GD用有効 / 車検まで有効NR.32104	£366.29	1
-	179165	右側リターンパイプ	179165 右側リターンパイプ GDに有効 / カーアスから有効NR.32105	£346.49	1
-	179164	右側リターンパイプ	179164 右側リターンパイプ GD不可	£336.59	1
-	178301	右側リターンパイプ	178301 右側リターンパイプ GD用有効 / スペアパーツとして現在未使用 / 179356に交換済み	£336.59	1
-	178522	左側デリバリーパイプ	178522 左側デリバリーパイプ GD不可	£267.29	1
-	178523	左側デリバリーパイプ	178523 左側デリバリーパイプ GDに有効	£247.49	1
-	178525	右側デリバリーパイプ	178525 右側デリバリーパイプ GD不可	£237.59	1
-	178524	右側デリバリーパイプ	178524 右側デリバリーパイプ GDに有効	£257.39	1
1	178525	右側デリバリーパイプ	178525 右側デリバリーパイプ GD用なし / スペアパーツとして現在未発売 / 178525に交換済み	£237.59	1
2	179164	右側リターンパイプ	179164 右側リターンパイプ GD不可 / スペアパーツとして現在未使用 / 179164に交換済み	£336.59	1
3	166738	右側デリバリーパイプ	166738 右側デリバリーパイプ米国M.Y.99、カナダM.Y.99、/米国M.Y.2000、カナダM.Y.2000、/米国M.Y.2001、カナダM.Y.2001には使用不可。	£55.63	1
4	166740	右側・左側リターンリジットパイプ	166740 右側・左側リターンリジットパイプ米国M.Y.99、カナダM.Y.99、/米国M.Y.2000、カナダM.Y.2000、/米国M.Y.2001、カナダM.Y.2001には使用不可。	£61.37	2
5	186922	フュエル・フィルタ在庫あり	186922 フュエル・フィルタ在庫あり	£68.41 MSRP: ~~91.99~~ (25.6% off)	2
6	170432	右側・左側リアデリバリーパイプ	170432 右側・左側リアデリバリーパイプ現在はスペアパーツとして使用不可 / 170432に交換	£167.20 MSRP: ~~179.99~~ (7.1% off)	2
7	170431	右側および左側リヤリターンパイプ	170431 右側および左側リヤリターンパイプ現在スペアパーツとして使用不可 / 170431に置き換え	£76.91 MSRP: ~~79.99~~ (3.9% off)	2
8	61712500	シース付きブラケット在庫あり	61712500 シース付きブラケット R.H.サイド在庫あり	£1.00 MSRP: ~~1.49~~ (32.9% off)	1
9	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	£0.86 MSRP: ~~1.29~~ (33.3% off)	2
10	12643724	ウォッシャー在庫あり	12643724 ウォッシャー在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	2
11	291225	シース付きクリップブラケット在庫あり	291225 シース付きクリップブラケット在庫あり	£3.16	2
12	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	£0.86 MSRP: ~~1.29~~ (33.3% off)	2
13	12643724	ウォッシャー在庫あり	12643724 ウォッシャー在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	2
14	127816	Oリング在庫あり	127816 Oリング在庫あり	£2.19 MSRP: ~~3.29~~ (33.4% off)	4
15	10261060	ガスケット銅 12 - 16 x 1.5 在庫あり	10261060 ガスケット銅 12 - 16 x 1.5 在庫あり	£0.09 MSRP: ~~0.14~~ (35.7% off)	2
16	109797	ユニオン在庫あり	109797 ユニオン在庫あり	£20.07 MSRP: ~~31.99~~ (37.3% off)	2
17	232649	クリップ在庫あり	232649 クリップ在庫あり	£0.70 MSRP: ~~0.95~~ (26.3% off)	12
18	62658800	クリップ	62658800 クリップ	£1.14	2
19	12643724	ウォッシャー在庫あり	12643724 ウォッシャー在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	1
20	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	£0.86 MSRP: ~~1.29~~ (33.3% off)	1
21	129316	右側安全板	129316 右側安全板	£2.21	2
22	14054577	キャップナット在庫あり	14054577 キャップナット在庫あり	£0.20 MSRP: ~~0.27~~ (25.9% off)	2
23	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	2
24	140730	ファスナークリップ	140730 ファスナークリップ	£0.13 MSRP: ~~0.18~~ (27.8% off)	6
25	156548	クリップ	156548 クリップ	£9.48 MSRP: ~~14.99~~ (36.8% off)	2
26	152885	シース付きブラケット	152885 シース付きブラケット	£5.51 MSRP: ~~7.49~~ (26.4% off)	2
27	10902424	スクリュー在庫あり	10902424 スクリュー在庫あり	£0.09 MSRP: ~~0.12~~ (25% off)	2
28	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	£0.86 MSRP: ~~1.29~~ (33.3% off)	2
29	147985	ナット在庫あり	147985 ナット在庫あり	£0.09 MSRP: ~~0.14~~ (35.7% off)	2
30	84653800	WASHER 10 X 18 X 2.5 在庫あり	84653800 WASHER 10 X 18 X 2.5 在庫あり	£3.28 MSRP: ~~4.99~~ (34.3% off)	2
31	173034	ダブルスウィングユニオン	173034 ダブルスウィングユニオン	£29.69	2
32	120098	リターンバルブではありません。	120098 リターンバルブではありません。	£108.89	2
33	173037	ユニオン	173037 ユニオン	£16.82	2
34	10183217	ユニオン用プラグ	10183217 ユニオン用プラグ	£51.22	2
35	10298460	ガスケット在庫あり	10298460 ガスケット在庫あり	£0.09 MSRP: ~~0.12~~ (25% off)	6
36	171996	バルブ付ユニオン	171996 バルブ付ユニオン	£43.48 MSRP: ~~68.99~~ (37% off)	2
37	10280060	銅ワッシャー D14.20 X 1.5 在庫あり	10280060 銅ワッシャー D14.20 X 1.5 在庫あり	£0.13 MSRP: ~~0.17~~ (23.5% off)	4
38	10182817	ネジプラグ	10182817 ネジプラグ	£1.46 MSRP: ~~1.99~~ (26.6% off)	2
39	10280060	銅ワッシャー D14.20 X 1.5 在庫あり	10280060 銅ワッシャー D14.20 X 1.5 在庫あり	£0.13 MSRP: ~~0.17~~ (23.5% off)	4
40	277407	ホースコネクター在庫あり	277407 ホースコネクター在庫あり	£6.77 MSRP: ~~7.09~~ (4.5% off)	2
41	139512	シース付きブラケット	139512 シース付きブラケット	£1.44	4
42	10441790	シース付きブラケット	10441790 シース付きブラケット車台番号58891より有効NR.32102 GS, / CAR ASS.NR.32105 GD および / CAR ASS.NR.32057 M.Y. 99	£0.42 MSRP: ~~0.62~~ (32.3% off)	2
43	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 車台番号58891より有効NR.32102 GS, / CAR ASS.NR.32105 GD および / CAR ASS.NR.32057 M.Y. 99 在庫あり	£0.86 MSRP: ~~1.29~~ (33.3% off)	2
44	12643724	ウォッシャー在庫あり	12643724 ウォッシャー車台番号58891より有効NR.32102 GS, / CAR ASS.NR.32105 GD および / CAR ASS.NR.32057 M.Y. 99 在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	2
45	179363	右側燃料チューブ（交換器からリジッドパイプへ	179363 右側燃料チューブ（交換器からリジッドパイプへリジッドパイプへ／米国M.Y.99およびカナダM.Y.99に有効。	£30.68	1
