左側シリンダーヘッド

Ferrari 575M Maranello

自分の役割を見つける

Ferrari 575M Maranello - 左側シリンダーヘッド

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
180536 左サイドヘッド お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
154203 右側フロントキャップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
154205 左側フロントキャップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
154206 右側リアキャップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
154204 左側リアキャップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
154207 中間キャップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
13541424 スタッドボルト $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
180481 左側シリンダーヘッドカバー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14326101 ネジプラグ $1.13 注文するには
14326150 キャップ $0.53 注文するには
写真 部品番号 説明 価格(各) ストック
154525 ネジ付きユニオン $44.78 注文するには
写真 部品番号 説明 価格(各) ストック
13541124 スタッドボルト $20.96 注文するには
写真 部品番号 説明 価格(各) ストック
13525170 ネジ切りインサート $0.55 注文するには
写真 部品番号 説明 価格(各) ストック
13516824 スタッドボルト $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
182409 フロントカバー $57.75 注文するには
写真 部品番号 説明 価格(各) ストック
163987 カムシャフトオイルシール $33.68 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
158349 Oリング $5.01 注文するには
写真 部品番号 説明 価格(各) ストック
182126 リアカバー $33.45 注文するには
写真 部品番号 説明 価格(各) ストック
182127 カバーシール $12.50 注文するには
写真 部品番号 説明 価格(各) ストック
13525770 ネジ切りインサート $2.76 注文するには
写真 部品番号 説明 価格(各) ストック
182406 カバーシール $12.82 注文するには
写真 部品番号 説明 価格(各) ストック
182407 リアカバー $105.97 注文するには
写真 部品番号 説明 価格(各) ストック
13541124 スタッドボルト $20.96 注文するには
写真 部品番号 説明 価格(各) ストック
102725 センタリングダボ $1.04 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
231619 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.66 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
13524670 ネジ切りインサート $0.71 注文するには
写真 部品番号 説明 価格(各) ストック
11500224 スタッドボルト $0.39 注文するには
写真 部品番号 説明 価格(各) ストック
183842 コンプリートタイミングセンサー $140.52 注文するには
写真 部品番号 説明 価格(各) ストック
182931 カムカバーガスケット $49.73 注文するには
写真 部品番号 説明 価格(各) ストック
154647 オイル排出ダクト $61.85 注文するには
写真 部品番号 説明 価格(各) ストック
142599 Oリング $1.12 注文するには
写真 部品番号 説明 価格(各) ストック
12604178 ウォッシャー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14304124 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
182703 ケーブルリテーナブラケット $10.45 注文するには
写真 部品番号 説明 価格(各) ストック
156834 スクリュー $3.74 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
178556 左側ブラケット $6.19 注文するには
写真 部品番号 説明 価格(各) ストック
164565 固定クリップ $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
102725 センタリングダボ $1.04 注文するには
写真 部品番号 説明 価格(各) ストック
13525470 ネジ切りインサート $0.53 注文するには
写真 部品番号 説明 価格(各) ストック
13517024 スタッドボルト $0.53 注文するには
写真 部品番号 説明 価格(各) ストック
13539424 スタッドボルト $0.73 注文するには
写真 部品番号 説明 価格(各) ストック
182434 センタリングダボ $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
127635 ネジプラグ $3.03 注文するには
写真 部品番号 説明 価格(各) ストック
185305 右側ブラケット $12.25 注文するには
写真 部品番号 説明 価格(各) ストック
156862 チェックバルブ $15.24 注文するには
写真 部品番号 説明 価格(各) ストック
10298460 ガスケット $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
163714 キャップ $30.47 注文するには
すべて見る

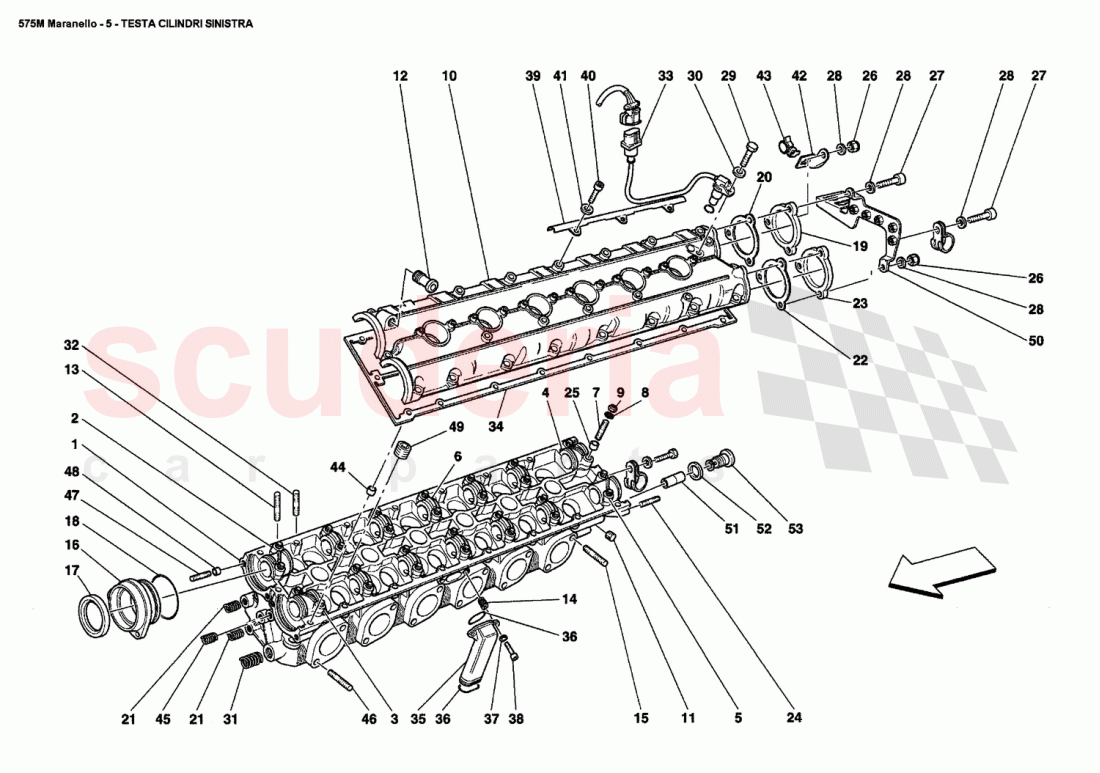

L.H. CYLINDER HEAD of Ferrari Ferrari 575M Maranello ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 194326
左サイドシリンダーヘッド完成品 		$9,779.48 1
1 180536
左サイドヘッド
With complete cylinder head 		- 1 Enquire
2 154203
右側フロントキャップ 		- 1 Enquire
3 154205
左側フロントキャップ 		- 1 Enquire
4 154206
右側リアキャップ 		- 1 Enquire
5 154204
左側リアキャップ 		- 1 Enquire
6 154207
中間キャップ 		- 10 Enquire
7 13541424
スタッドボルト 		$0.41 (41.4% off) 28
8 11197774
ウォッシャー 		$0.06 (80% off) 28
9 14059290
ナット 		$1.36 28
10 180481
左側シリンダーヘッドカバー 		- 1 Enquire
11 14326101
ネジプラグ 		$1.13 (31.5% off) 1
11 14326150
キャップ
Not as spare part / Replaced by 14326101 		$0.53 (64.7% off) 1
12 154525
ネジ付きユニオン 		$44.78 1
13 13541124
スタッドボルト 		$20.96 12
14 13525170
ネジ切りインサート 		$0.55 2
15 13516824
スタッドボルト 		$0.45 (64% off) 8
16 182409
フロントカバー 		$57.75 2
17 163987
カムシャフトオイルシール
ARRIVING SOON 		$33.68 2
18 158349
Oリング 		$5.01 2
19 182126
リアカバー 		$33.45 1
20 182127
カバーシール 		$12.50 (14.1% off) 1
21 13525770
ネジ切りインサート 		$2.76 (24.8% off) 6
22 182406
カバーシール 		$12.82 (16.8% off) 1
23 182407
リアカバー 		$105.97 (27.3% off) 1
24 13541124
スタッドボルト 		$20.96 4
25 102725
センタリングダボ 		$1.04 (53.8% off) 28
26 14059290
ナット 		$1.36 4
27 231619
スクリュー 		$0.31 2
28 11197774
ウォッシャー 		$0.06 (80% off) 6
29 248334
スクリュー 		$0.66 1
30 11197774
ウォッシャー 		$0.06 (80% off) 1
31 13524670
ネジ切りインサート 		$0.71 2
32 11500224
スタッドボルト 		$0.39 12
33 183842
コンプリートタイミングセンサー 		$140.52 (26.7% off) 1
34 182931
カムカバーガスケット 		$49.73 (12.6% off) 1
35 154647
オイル排出ダクト 		$61.85 1
36 142599
Oリング 		$1.12 (25.3% off) 2
37 12604178
ウォッシャー 		- 2 Enquire
38 14304124
スクリュー 		$0.16 (78.7% off) 2
39 182703
ケーブルリテーナブラケット
BRACKET 		$10.45 1
40 156834
スクリュー 		$3.74 18
41 11197774
ウォッシャー 		$0.06 (80% off) 18
42 178556
左側ブラケット 		$6.19 1
43 164565
固定クリップ 		$0.21 (61.8% off) 1
44 102725
センタリングダボ 		$1.04 (53.8% off) 2
45 13525470
ネジ切りインサート 		$0.53 (78.8% off) 2
46 13517024
スタッドボルト 		$0.53 4
47 13539424
スタッドボルト 		$0.73 (69.2% off) 4
48 182434
センタリングダボ 		$2.01 4
49 127635
ネジプラグ 		$3.03 (27.3% off) 4
50 185305
右側ブラケット 		$12.25 1
51 156862
チェックバルブ 		$15.24 (33.9% off) 1
52 10298460
ガスケット 		$0.15 (88% off) 1
53 163714
キャップ 		$30.47 1
