ELECTRICAL SYSTEM of Ferrari Ferrari 575M Maranello

すべて見る

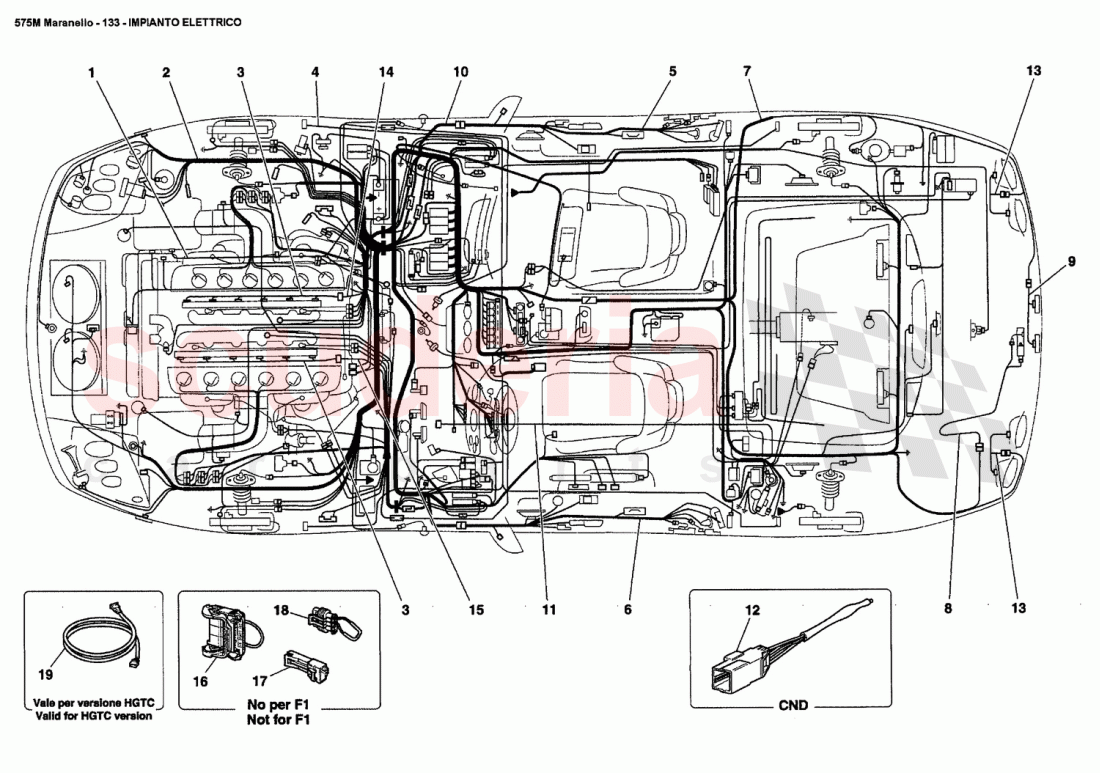

Ferrari 575M Maranello - 電気系統

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	183062	モーター機器用接続ケーブル	お問い合わせ	注文するには
	183062	モーター機器用接続ケーブル	お問い合わせ	注文するには
	189491	モーター機器用接続ケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	210664	ABSフロントケーブル	お問い合わせ	注文するには
	210663	ABSフロントケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	182192	インジェクターコネクティングケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200727	タイヤ空気圧コントロールケーブル	お問い合わせ	注文するには
	200726	タイヤ空気圧コントロールケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200688	助手席側ドアコネクターケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200686	運転席側ドア接続ケーブル	お問い合わせ	注文するには
	200687	運転席側ドア接続ケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200685	リアケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200720	リアフードオープニングコネクティングケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	174492	ナンバープレートライト用ケーブル	お問い合わせ	注文するには
	200723	ナンバープレートライト用ケーブル	お問い合わせ	注文するには
	193648	ナンバープレートライト用ケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200683	エアバッグケーブルダッシュボード接続	お問い合わせ	注文するには
	205434	エアバッグ-ダッシュボード接続	お問い合わせ	注文するには
	200684	エアバッグケーブルダッシュボード接続	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	207542	F1ギアボックス接続ケーブル	お問い合わせ	注文するには
	214569	F1ギアボックス接続ケーブル	お問い合わせ	注文するには
	200689	F1ギアボックス接続ケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200852	昼行燈用ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	175648	リアライト接続ケーブル	お問い合わせ	注文するには
	200724	リアライト接続ケーブル	お問い合わせ	注文するには
	176986	リアライト接続ケーブル	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	196495	右側エンジンコネクティングケーブル	お問い合わせ	注文するには
	189489	右側エンジンコネクティングケーブル	お問い合わせ	注文するには
	196496	右側エンジンコネクティングケーブル	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	189490	左側エンジンコネクティングケーブル	お問い合わせ	注文するには
	187765	左側エンジンコネクティングケーブル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200718	ギアボックス用ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	167699	コネクター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200722	ケーブル固定用ブラケット	お問い合わせ	注文するには
	179192	抵抗付きジャンパー・カン・ライン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	215116	ケーブル	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	183062	モーター機器用接続ケーブル	183062 モーター機器用接続ケーブル	-	1	Enquire
1	183062	モーター機器用接続ケーブル	183062 モーター機器用接続ケーブル MOTOR DEVICES / Not for GD	-	1	Enquire
1	189491	モーター機器用接続ケーブル	189491 モーター機器用接続ケーブル Valid for GD	-	1	Enquire
2	210664	ABSフロントケーブル	210664 ABSフロントケーブル	-	1	Enquire
2	210663	ABSフロントケーブル	210663 ABSフロントケーブル	-	1	Enquire
3	182192	インジェクターコネクティングケーブル	182192 インジェクターコネクティングケーブル	-	3	Enquire
4	200727	タイヤ空気圧コントロールケーブル	200727 タイヤ空気圧コントロールケーブル	-	1	Enquire
4	200726	タイヤ空気圧コントロールケーブル	200726 タイヤ空気圧コントロールケーブル	-	1	Enquire
5	200688	助手席側ドアコネクターケーブル	200688 助手席側ドアコネクターケーブル	-	1	Enquire
6	200686	運転席側ドア接続ケーブル	200686 運転席側ドア接続ケーブル	-	1	Enquire
6	200687	運転席側ドア接続ケーブル	200687 運転席側ドア接続ケーブル	-	1	Enquire
7	200685	リアケーブル	200685 リアケーブル	-	1	Enquire
8	200720	リアフードオープニングコネクティングケーブル	200720 リアフードオープニングコネクティングケーブル	-	1	Enquire
9	174492	ナンバープレートライト用ケーブル	174492 ナンバープレートライト用ケーブル LIGHTS / Not for USA and CDN / Replaced by 200723	-	1	Enquire
9	200723	ナンバープレートライト用ケーブル	200723 ナンバープレートライト用ケーブル	-	1	Enquire
9	193648	ナンバープレートライト用ケーブル	193648 ナンバープレートライト用ケーブル LIGHTS AND SIDE-MARKER / Valid for USA and CDN	-	1	Enquire
10	200683	エアバッグケーブルダッシュボード接続	200683 エアバッグケーブルダッシュボード接続	-	1	Enquire
10	205434	エアバッグ-ダッシュボード接続	205434 エアバッグ-ダッシュボード接続	-	1	Enquire
10	200684	エアバッグケーブルダッシュボード接続	200684 エアバッグケーブルダッシュボード接続 Valid till Ass. Nr. 52555	-	1	Enquire
10	205433	エアバッグケーブルダッシュボード接続	205433 エアバッグケーブルダッシュボード接続 Valid from Ass. Nr. 52556	-	1	Enquire
11	207542	F1ギアボックス接続ケーブル	207542 F1ギアボックス接続ケーブル Included relay 194909 Tab. 137 Ref. 5 / Valid till Ass. Nr.90576	-	1	Enquire
11	214569	F1ギアボックス接続ケーブル	214569 F1ギアボックス接続ケーブル Valid from Ass. Nr. 57934	-	1	Enquire
11	200689	F1ギアボックス接続ケーブル	200689 F1ギアボックス接続ケーブル Valid till Ass. Nr. 57933	-	1	Enquire
12	200852	昼行燈用ブラケット	200852 昼行燈用ブラケット	-	1	Enquire
13	175648	リアライト接続ケーブル	175648 リアライト接続ケーブル Replaced by 200724	-	2	Enquire
13	200724	リアライト接続ケーブル	200724 リアライト接続ケーブル	-	2	Enquire
13	176986	リアライト接続ケーブル	176986 リアライト接続ケーブル Replaced by 200725 /	-	2	Enquire
13	200725	リアライト接続ケーブル	200725 リアライト接続ケーブル	-	2	Enquire
14	196495	右側エンジンコネクティングケーブル	196495 右側エンジンコネクティングケーブル Valid from engine Nr. 72331	-	1	Enquire
14	189489	右側エンジンコネクティングケーブル	189489 右側エンジンコネクティングケーブル	-	1	Enquire
14	196496	右側エンジンコネクティングケーブル	196496 右側エンジンコネクティングケーブル	-	1	Enquire
14	187764	右側エンジンコネクティングケーブル	187764 右側エンジンコネクティングケーブル Valid till engine Nr. 72330	-	1	Enquire
15	189490	左側エンジンコネクティングケーブル	189490 左側エンジンコネクティングケーブル	-	1	Enquire
15	187765	左側エンジンコネクティングケーブル	187765 左側エンジンコネクティングケーブル	-	1	Enquire
16	200718	ギアボックス用ブラケット	200718 ギアボックス用ブラケット	-	1	Enquire
17	167699	コネクター	167699 コネクター	-	1	Enquire
18	200722	ケーブル固定用ブラケット	200722 ケーブル固定用ブラケット	-	1	Enquire
18	179192	抵抗付きジャンパー・カン・ライン	179192 抵抗付きジャンパー・カン・ライン RESISTANCE / Replaced by 200722	-	1	Enquire
19	215116	ケーブル	215116 ケーブル	-	2	Enquire
