Ferrari 575M Maranello - ドア - 開閉機構とヒンジ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
65195200 タイロッド $301.20 在庫あり
写真 部品番号 説明 価格(各) ストック
63487400 集中ロック装置 $265.95 注文するには
写真 部品番号 説明 価格(各) ストック
66089200 右側インナーハンドル開扉用 $482.36 注文するには
66089500 左側インナーハンドルドアオープン用 $482.36 注文するには
写真 部品番号 説明 価格(各) ストック
65184500 左サイドドア可動ヒンジ $570.70 注文するには
65184400 右サイドドア可動ヒンジ $570.70 注文するには
写真 部品番号 説明 価格(各) ストック
65404200 厚さ MM.8-10 $11.59 注文するには
写真 部品番号 説明 価格(各) ストック
63747100 厚さ MM.8-10 $12.73 注文するには
写真 部品番号 説明 価格(各) ストック
169958 コネクター固定ブラケット $4.34 注文するには
写真 部品番号 説明 価格(各) ストック
11087776 スナップリング $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
13839221 スクリュー $0.77 注文するには
写真 部品番号 説明 価格(各) ストック
66842800 ピン $3.64 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.39 在庫あり
写真 部品番号 説明 価格(各) ストック
64715600 右側アウターハンドル $681.67 注文するには
64715700 左側アウターハンドル $681.67 注文するには
写真 部品番号 説明 価格(各) ストック
64658000 右側コンプリートロックコントロールブロック $248.02 注文するには
64658100 左側コンプリートロックコントロールブロック $248.02 注文するには
写真 部品番号 説明 価格(各) ストック
64657600 右側コンプリートドアロック $623.07 注文するには
64657700 左側コンプリートドアロック $623.07 注文するには
写真 部品番号 説明 価格(各) ストック
63895300 左サイドコラム $28.52 注文するには
63895200 右側コラム $28.52 注文するには
写真 部品番号 説明 価格(各) ストック
63157000 ドアクロージングストライカー $234.18 注文するには
写真 部品番号 説明 価格(各) ストック
63877300 プレート $3.47 注文するには
写真 部品番号 説明 価格(各) ストック
63859200 マイクロスイッチ $269.49 注文するには
写真 部品番号 説明 価格(各) ストック
63859800 アウタードアハンドル・マイクロスイッチ $108.20 注文するには
写真 部品番号 説明 価格(各) ストック
63189600 ブッシング $19.34 注文するには
写真 部品番号 説明 価格(各) ストック
63189800 ピン $10.60 注文するには
写真 部品番号 説明 価格(各) ストック
171120 HANDLE MIRCO SWITCH $150.59 在庫あり
写真 部品番号 説明 価格(各) ストック
64203800 ウォッシャー $0.72 注文するには
写真 部品番号 説明 価格(各) ストック
11087476 スナップリング $5.76 在庫あり
写真 部品番号 説明 価格(各) ストック
13309277 スクリュー $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
810790 ファスナークリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
65100500 ハンドルプライマリーレバー $9.02 注文するには
写真 部品番号 説明 価格(各) ストック
65046000 右側安全装置プライマリーレバー $19.01 注文するには
65046100 左側安全装置プライマリーレバー $72.91 注文するには
写真 部品番号 説明 価格(各) ストック
63167900 安全装置セカンダリーレバー $71.48 注文するには
写真 部品番号 説明 価格(各) ストック
63168600 安全装置トランスミッションピン $12.19 注文するには
写真 部品番号 説明 価格(各) ストック
65424400 コンプリートハンドル セカンダリーレバー $49.13 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.39 在庫あり
写真 部品番号 説明 価格(各) ストック
62797600 六角ボルト皿 M6 x 20 $0.99 在庫あり
写真 部品番号 説明 価格(各) ストック
62794700 ウォッシャー $0.80 注文するには
写真 部品番号 説明 価格(各) ストック
62940900 六角ボルト M6 x 15 $1.46 在庫あり
写真 部品番号 説明 価格(各) ストック
748925 ラバーケーブルグロメット $2.53 注文するには
写真 部品番号 説明 価格(各) ストック
14442434 スクリュー $0.58 注文するには
写真 部品番号 説明 価格(各) ストック
155978 クリップ $0.43 注文するには
写真 部品番号 説明 価格(各) ストック
14578283 タイロッド保持クリップ $0.11 注文するには
写真 部品番号 説明 価格(各) ストック
10445224 スクリュー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
64222800 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
808769 キャップナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
63179700 固定クリップ $8.28 注文するには
写真 部品番号 説明 価格(各) ストック
64659500 プレート $33.28 注文するには
写真 部品番号 説明 価格(各) ストック
64657410 右側アウタードアハンドル $24.08 注文するには
64657510 左側アウタードアハンドル $26.93 注文するには
写真 部品番号 説明 価格(各) ストック
64214600 スクリュー $11.18 注文するには
写真 部品番号 説明 価格(各) ストック
64658500 右側タイロッド $15.34 注文するには
64658600 左側タイロッド $14.75 注文するには
写真 部品番号 説明 価格(各) ストック
170010 ブランクキー $114.13 注文するには
写真 部品番号 説明 価格(各) ストック
748925 ラバーケーブルグロメット $2.53 注文するには
写真 部品番号 説明 価格(各) ストック
64657800 右側タイロッド $6.65 注文するには
64657900 左側タイロッド $7.89 注文するには
写真 部品番号 説明 価格(各) ストック
65249000 厚さ $2.34 注文するには
写真 部品番号 説明 価格(各) ストック
64658200 右側タイロッド $11.88 注文するには
64658300 左側タイロッド $11.88 注文するには
写真 部品番号 説明 価格(各) ストック
66089300 タイロッド $221.93 注文するには
写真 部品番号 説明 価格(各) ストック
66089400 タイロッド $443.88 注文するには
写真 部品番号 説明 価格(各) ストック
65582700 スプリングピン $0.30 注文するには
写真 部品番号 説明 価格(各) ストック

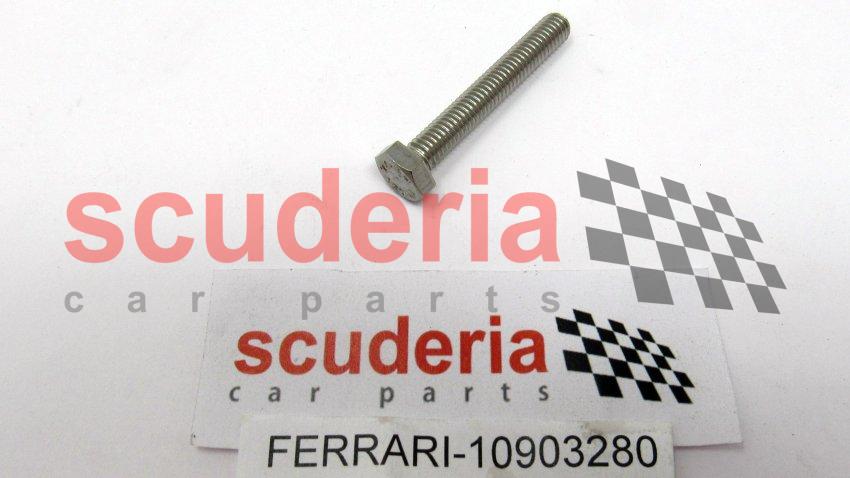

10903280 スクリュー $0.48 在庫あり
写真 部品番号 説明 価格(各) ストック
748925 ラバーケーブルグロメット $2.53 注文するには
写真 部品番号 説明 価格(各) ストック
64074200 タイロッド戻しスプリング $30.11 注文するには
写真 部品番号 説明 価格(各) ストック
64058500 プレート $8.55 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.40 在庫あり
写真 部品番号 説明 価格(各) ストック
63892300 ドアガスケット $4.42 在庫あり
写真 部品番号 説明 価格(各) ストック
15688175 SCREW D.4.2 X 16MM $0.70 注文するには
写真 部品番号 説明 価格(各) ストック
15688075 スクリュー $0.19 在庫あり
写真 部品番号 説明 価格(各) ストック
63724600 右側スプリング $5.06 注文するには
63724700 左側スプリング $5.06 注文するには
写真 部品番号 説明 価格(各) ストック
63722800 カップリング $11.40 注文するには
写真 部品番号 説明 価格(各) ストック
65582700 スプリングピン $0.30 注文するには
写真 部品番号 説明 価格(各) ストック
65498900 タイロッドパイプ $1.83 注文するには
写真 部品番号 説明 価格(各) ストック
63179900 ファスナークリップ $4.05 注文するには
すべて見る

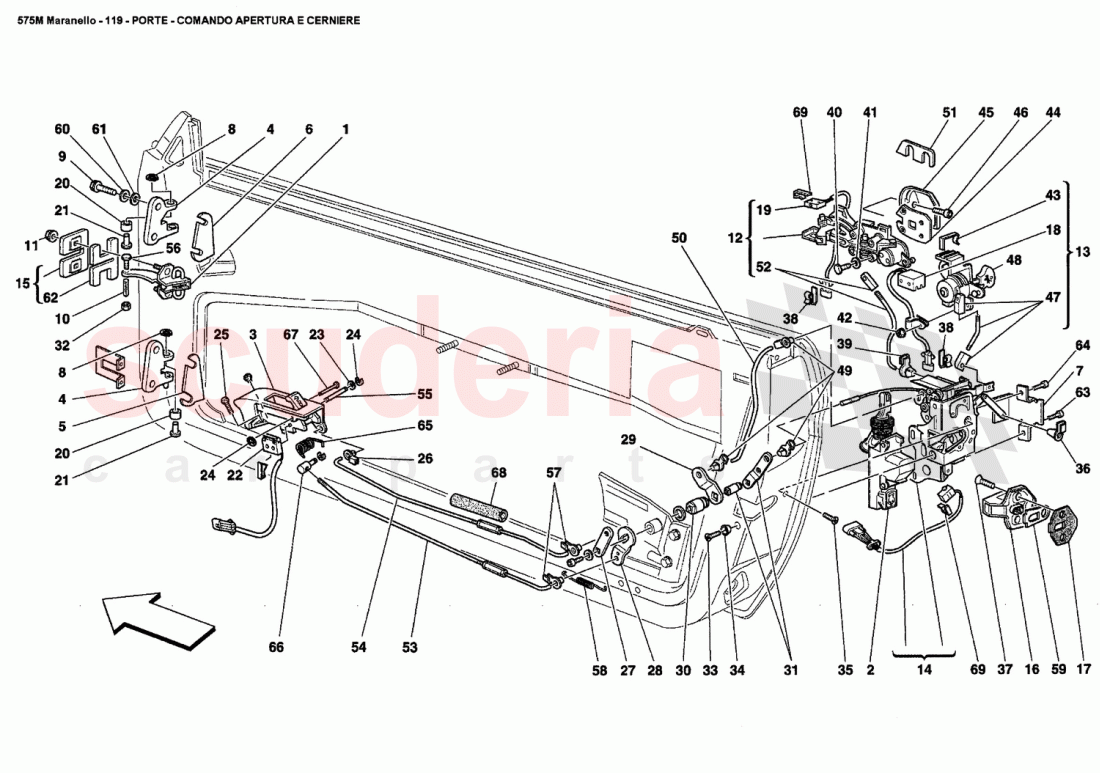

DOORS - OPENING CONTROL AND HINGES of Ferrari Ferrari 575M Maranello ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 65195200
タイロッド
在庫あり 		$301.20 2
2 63487400
集中ロック装置
デバイス 		$265.95 2
3 66089200
右側インナーハンドル開扉用
開口部 		$482.36 1
3 66089500
左側インナーハンドルドアオープン用 		$482.36 1
4 65184500
左サイドドア可動ヒンジ 		$570.70 2
4 65184400
右サイドドア可動ヒンジ 		$570.70 2
5 65404200
厚さ MM.8-10 		$11.59 2
6 63747100
厚さ MM.8-10 		$12.73 2
7 169958
コネクター固定ブラケット 		$4.34 2
8 11087776
スナップリング 		$0.06 4
9 13839221
スクリュー 		$0.77 8
10 66842800
ピン
在庫あり 		$3.64 (26.5% off) 2
11 14059290
フランジ付きナット M6
在庫あり 		$1.39 4
12 64715600
右側アウターハンドル 		$681.67 1
12 64715700
左側アウターハンドル 		$681.67 1
13 64658000
右側コンプリートロックコントロールブロック
コントロールブロック 		$248.02 1
13 64658100
左側コンプリートロックコントロールブロック 		$248.02 1
14 64657600
右側コンプリートドアロック 		$623.07 1
14 64657700
左側コンプリートドアロック 		$623.07 (45.3% off) 1
15 63895300
左サイドコラム 		$28.52 (35.8% off) 1
15 63895200
右側コラム 		$28.52 (35.8% off) 1
16 63157000
ドアクロージングストライカー 		$234.18 (38.8% off) 2
17 63877300
プレート 		$3.47 (55.8% off) 10
18 63859200
マイクロスイッチ
マイクロスイッチ 		$269.49 (23% off) 2
19 63859800
アウタードアハンドル・マイクロスイッチ 		$108.20 2
20 63189600
ブッシング 		$19.34 (42.7% off) 4
21 63189800
ピン 		$10.60 (25.5% off) 4
22 171120
HANDLE MIRCO SWITCH
在庫あり 		$150.59 2
23 64203800
ウォッシャー 		$0.72 8
24 11087476
スナップリング
在庫あり 		$5.76 4
25 13309277
スクリュー
在庫あり 		$0.35 2
26 810790
ファスナークリップ 		- 2 Enquire
27 65100500
ハンドルプライマリーレバー 		$9.02 2
28 65046000
右側安全装置プライマリーレバー
レバー 		$19.01 1
28 65046100
左側安全装置プライマリーレバー 		$72.91 1
29 63167900
安全装置セカンダリーレバー 		$71.48 2
30 63168600
安全装置トランスミッションピン 		$12.19 1
31 65424400
コンプリートハンドル セカンダリーレバー 		$49.13 2
32 14059290
フランジ付きナット M6
在庫あり 		$1.39 2
33 62797600
六角ボルト皿 M6 x 20
在庫あり 		$0.99 (31.7% off) 4
34 62794700
ウォッシャー 		$0.80 4
35 62940900
六角ボルト M6 x 15
在庫あり 		$1.46 (16.6% off) 2
36 748925
ラバーケーブルグロメット 		$2.53 2
37 14442434
スクリュー 		$0.58 4
38 155978
クリップ 		$0.43 4
39 14578283
タイロッド保持クリップ 		$0.11 (85.3% off) 4
40 10445224
スクリュー 		$0.06 8
41 64222800
ウォッシャー 		$0.06 8
42 808769
キャップナット 		- 4 Enquire
43 63179700
固定クリップ 		$8.28 2
44 64659500
プレート 		$33.28 2
45 64657410
右側アウタードアハンドル 		$24.08 1
45 64657510
左側アウタードアハンドル 		$26.93 1
46 64214600
スクリュー 		$11.18 2
47 64658500
右側タイロッド 		$15.34 1
47 64658600
左側タイロッド 		$14.75 1
48 170010
ブランクキー 		$114.13 (45.7% off) -
49 748925
ラバーケーブルグロメット 		$2.53 4
50 64657800
右側タイロッド 		$6.65 1
50 64657900
左側タイロッド 		$7.89 1
51 65249000
厚さ 		$2.34 4
52 64658200
右側タイロッド 		$11.88 1
52 64658300
左側タイロッド 		$11.88 1
53 66089300
タイロッド 		$221.93 2
54 66089400
タイロッド 		$443.88 2
55 65582700
スプリングピン 		$0.30 2
56 10903280
スクリュー
在庫あり 		$0.48 (36% off) 2
57 748925
ラバーケーブルグロメット 		$2.53 4
58 64074200
タイロッド戻しスプリング 		$30.11 2
59 64058500
プレート 		$8.55 2
60 127496
ウォッシャー 		$0.06 (80% off) 8
61 84653800
ウォッシャー
在庫あり 		$5.40 8
62 63892300
ドアガスケット
在庫あり 		$4.42 2
63 15688175
SCREW D.4.2 X 16MM 		$0.70 (30% off) 2
64 15688075
スクリュー
在庫あり 		$0.19 (70.8% off) 2
65 63724600
右側スプリング 		$5.06 1
65 63724700
左側スプリング 		$5.06 1
66 63722800
カップリング 		$11.40 2
67 65582700
スプリングピン 		$0.30 2
68 65498900
タイロッドパイプ 		$1.83 2
69 63179900
ファスナークリップ 		$4.05 (26.2% off) 4
