Ferrari 599 GTB Fiorano - フラット・アンダートレイ＆ホイールハウス

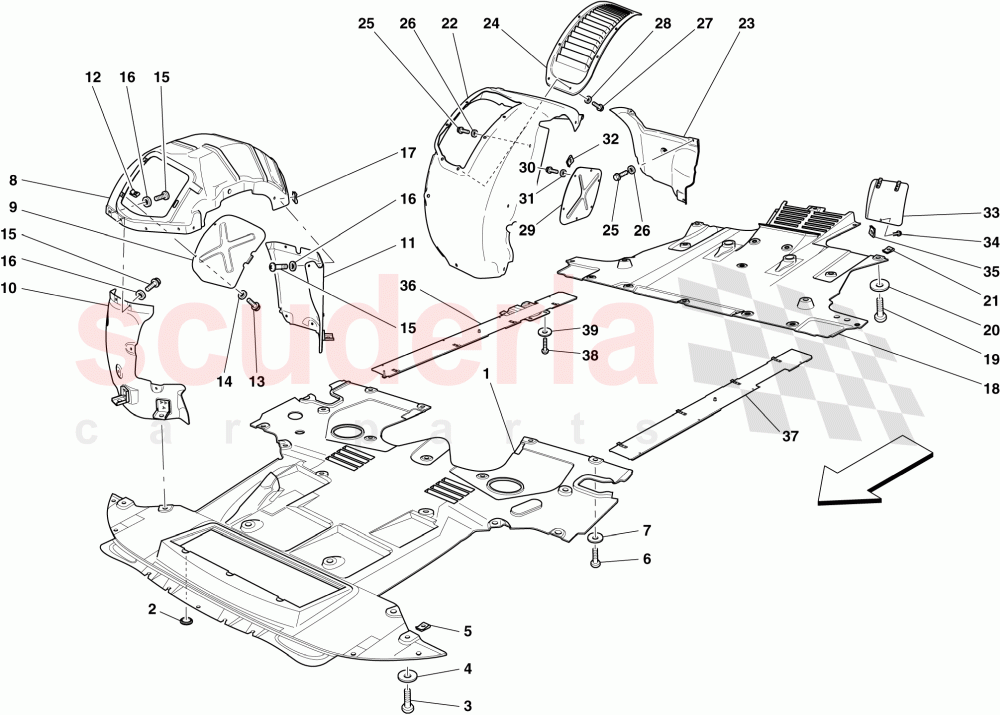

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	68563900	床下フラット前部	$2,446.92	注文するには
	82867100	床下フラット前部	$2,780.75	注文するには
	69864900	床下フラット前部	$2,328.22	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	14507987	プラグ	$2.07	注文するには
	64783600	キャップ	$6.55	在庫あり

写真	部品番号	説明	価格(各)	ストック
	168133	スクリュー M5 X 20	$1.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12647724	ウォッシャー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66252300	スクリュークリップ	$2.21	在庫あり
	62766300	クリップ	$0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12641378	ウォッシャー	$0.70	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68575600	右側フロント・ホイールハウス	$509.24	注文するには
	68575700	左側フロントホイールハウス	$509.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68576200	右側ホイールハウスカバープレート	$236.16	注文するには
	68576300	左側ホイールハウスカバープレート	$267.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	68575800	フロントグラベルガード右	$436.00	在庫あり
	80200900	フロントグラベルガード右側前輪用	$538.34	注文するには
	82367800	フロントグラベルガード右側前輪用	$421.94	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	68576000	リヤグラベルガード右側前輪用	$320.08	注文するには
	68576100	リヤグラベルガード左側前輪用	$320.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	68119800	スクリュープレート	$1.50	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13274214	スクリュー	$0.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	12638124	ウォッシャー	$0.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14778914	スクリュー	$0.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62766300	クリップ	$0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68564000	フラットアンダーフロア後部	$1,721.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり
	88831000	スクリュー	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	12641378	ウォッシャー	$0.70	在庫あり
	1264660112647624	ウォッシャー	お問い合わせ	注文するには
	12642078	ウォッシャー	$1.02	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	62766300	クリップ	$0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	67134400	右側ホイールベイシールド	$465.59	注文するには
	67134500	左側ホイールベイシールド	$465.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	68575400	リヤグラベルガード右側リヤホイールハウス用	$349.18	注文するには
	68575500	リヤグラベルガード左側後輪用	$323.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	67134200	右サイドドア	$308.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	10977887	スクリュー	$0.88	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643778	ウォッシャー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13274214	スクリュー	$0.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	12638124	ウォッシャー	$0.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	67106200	右サイドキャップ	$108.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62764200	クリップ	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68771400	左サイドキャップ	$43.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	169813	スクリュー	$1.10	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62764200	クリップ	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68781100	右サイドシルプレート	$129.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	68781200	左サイドシル・プレート	$129.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	88831000	スクリュー	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	12604178	ウォッシャー	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	68563900	床下フラット前部	68563900 床下フラット前部 Not for GD; Applicable up to Ass. No. 87312	$2,446.92 MSRP: ~~3,178.97~~ (23% off)	1
1	82867100	床下フラット前部	82867100 床下フラット前部 Not for GD; Applicable from Ass. No. 87313	$2,780.75	1
1	69864900	床下フラット前部	69864900 床下フラット前部 Applicable for GD; Applicable up to Ass. No. 87312	$2,328.22	1
1	82867300	床下フラット前部	82867300 床下フラット前部 Applicable for GD; Applicable from Ass. No. 87313	$2,780.75	1
2	14507987	プラグ	14507987 プラグ	$2.07 MSRP: ~~2.45~~ (15.5% off)	3
2	64783600	キャップ IN STOCK	64783600 キャップ IN STOCK	$6.55	1
3	168133	スクリュー M5 X 20 IN STOCK	168133 スクリュー M5 X 20 IN STOCK	$1.04 MSRP: ~~1.25~~ (16.8% off)	8
4	12647724	ウォッシャー IN STOCK	12647724 ウォッシャー IN STOCK	$0.16	8
5	66252300	スクリュークリップ IN STOCK	66252300 スクリュークリップ No longer supplied; Replaced by 14189071 IN STOCK	$2.21 MSRP: ~~2.45~~ (9.8% off)	4
5	62766300	クリップ IN STOCK	62766300 クリップ IN STOCK	$0.86	4
6	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	21
7	12641378	ウォッシャー IN STOCK	12641378 ウォッシャー IN STOCK	$0.70	21
8	68575600	右側フロント・ホイールハウス	68575600 右側フロント・ホイールハウス	$509.24	1
8	68575700	左側フロントホイールハウス IN STOCK	68575700 左側フロントホイールハウス IN STOCK	$509.24	1
9	68576200	右側ホイールハウスカバープレート	68576200 右側ホイールハウスカバープレート	$236.16	1
9	68576300	左側ホイールハウスカバープレート	68576300 左側ホイールハウスカバープレート	$267.66	1

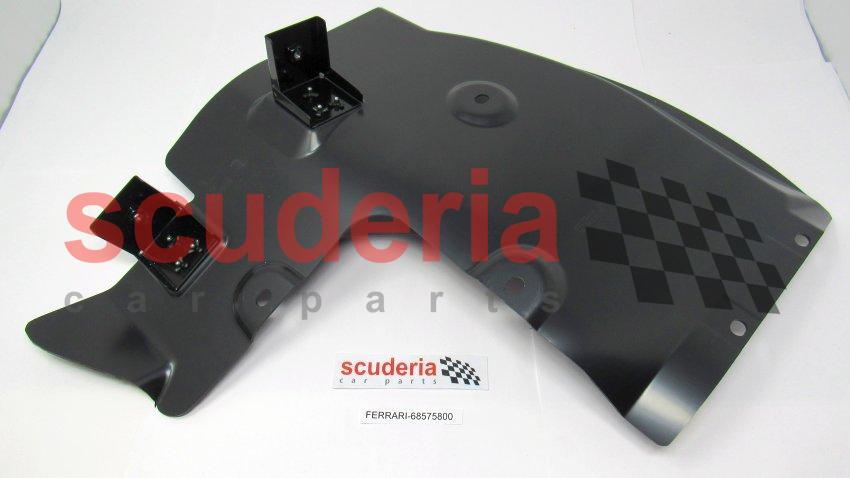

10	68575800	フロントグラベルガード右 IN STOCK	68575800 フロントグラベルガード右 Not for AUS IN STOCK	$436.00 MSRP: ~~479.81~~ (9.1% off)	1
10	80200900	フロントグラベルガード右側前輪用	80200900 フロントグラベルガード右側前輪用 Applicable for AUS	$538.34	1
10	82367800	フロントグラベルガード右側前輪用	82367800 フロントグラベルガード右側前輪用 Applicable for HGTE version; Not for AUS	$421.94	1
10	80200900	フロントグラベルガード右側前輪用	80200900 フロントグラベルガード右側前輪用 Applicable for HGTE version; Applicable for AUS	$538.34	1

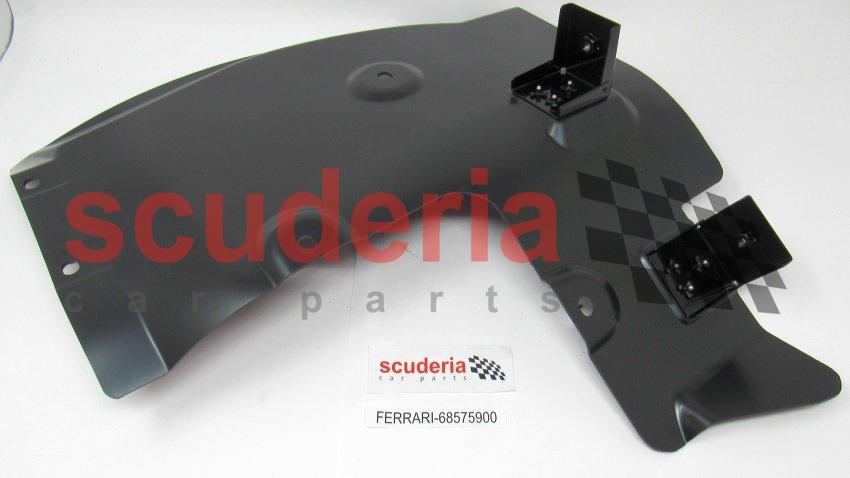

10	68575900	フロントグラベルガードLH IN STOCK	68575900 フロントグラベルガードLH Not for AUS IN STOCK	$436.00 MSRP: ~~479.81~~ (9.1% off)	1
10	80201000	フロントグラベルガード左側前輪用	80201000 フロントグラベルガード左側前輪用 Applicable for AUS	$538.34	1
10	82368000	フロントグラベルガード左側前輪用	82368000 フロントグラベルガード左側前輪用 Applicable for HGTE version; Not for AUS	$421.94	1
10	80201000	フロントグラベルガード左側前輪用	80201000 フロントグラベルガード左側前輪用 Applicable for HGTE version; Applicable for AUS	$538.34	1
11	68576000	リヤグラベルガード右側前輪用	68576000 リヤグラベルガード右側前輪用	$320.08	1
11	68576100	リヤグラベルガード左側前輪用	68576100 リヤグラベルガード左側前輪用	$320.08	1
12	68119800	スクリュープレート IN STOCK	68119800 スクリュープレート IN STOCK	$1.50	4
13	13274214	スクリュー	13274214 スクリュー	$0.44	4
14	12638124	ウォッシャー IN STOCK	12638124 ウォッシャー IN STOCK	$0.05 MSRP: ~~0.70~~ (92.9% off)	4
15	14778914	スクリュー IN STOCK	14778914 スクリュー IN STOCK	$0.33 MSRP: ~~1.00~~ (67% off)	32
16	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	32
17	62766300	クリップ IN STOCK	62766300 クリップ IN STOCK	$0.86	6
18	68564000	フラットアンダーフロア後部	68564000 フラットアンダーフロア後部	$1,721.25	1
19	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	19
19	88831000	スクリュー	88831000 スクリュー	$0.62	2
20	12641378	ウォッシャー IN STOCK	12641378 ウォッシャー IN STOCK	$0.70	16
20	1264660112647624	ウォッシャー	1264660112647624 ウォッシャー D. 6.45-16 X 2	-	2	Enquire
20	12642078	ウォッシャー	12642078 ウォッシャー D. 8.45-25 X 1.5	$1.02	2
20	10523107	ウォッシャー	10523107 ウォッシャー	$3.00	1
21	62766300	クリップ IN STOCK	62766300 クリップ IN STOCK	$0.86	2
22	67134400	右側ホイールベイシールド	67134400 右側ホイールベイシールド	$465.59	1
22	67134500	左側ホイールベイシールド	67134500 左側ホイールベイシールド	$465.59	1
23	68575400	リヤグラベルガード右側リヤホイールハウス用	68575400 リヤグラベルガード右側リヤホイールハウス用	$349.18	1
23	68575500	リヤグラベルガード左側後輪用	68575500 リヤグラベルガード左側後輪用	$323.13	1
24	67134200	右サイドドア	67134200 右サイドドア	$308.00	1
25	10977887	スクリュー IN STOCK	10977887 スクリュー Version in leather IN STOCK	$0.88 MSRP: ~~1.70~~ (48.2% off)	22
26	12643778	ウォッシャー IN STOCK	12643778 ウォッシャー IN STOCK	$0.31 MSRP: ~~0.50~~ (38% off)	22
27	13274214	スクリュー	13274214 スクリュー	$0.44	2
28	12638124	ウォッシャー IN STOCK	12638124 ウォッシャー IN STOCK	$0.05 MSRP: ~~0.70~~ (92.9% off)	2
29	67106200	右サイドキャップ	67106200 右サイドキャップ	$108.69	1
30	85833700	スクリュー	85833700 スクリュー	$0.38 MSRP: ~~1.25~~ (69.6% off)	5
31	62769800	ウォッシャー IN STOCK	62769800 ウォッシャー IN STOCK	$0.26 MSRP: ~~0.30~~ (13.3% off)	5
32	62764200	クリップ IN STOCK	62764200 クリップ IN STOCK	$0.46 MSRP: ~~0.75~~ (38.7% off)	5
33	68771400	左サイドキャップ	68771400 左サイドキャップ	$43.47	1
34	169813	スクリュー IN STOCK	169813 スクリュー IN STOCK	$1.10	1
35	62764200	クリップ IN STOCK	62764200 クリップ IN STOCK	$0.46 MSRP: ~~0.75~~ (38.7% off)	1
36	68781100	右サイドシルプレート	68781100 右サイドシルプレート	$129.10	1
37	68781200	左サイドシル・プレート	68781200 左サイドシル・プレート	$129.10	1
38	88831000	スクリュー	88831000 スクリュー	$0.62	6
39	12604178	ウォッシャー	12604178 ウォッシャー	-	6	Enquire
