Ferrari 599 SA Aperta

自分の役割を見つける

Ferrari 599 SA Aperta - ルーフ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
84312500 コンプリート・ルーフ・キャンバス $12,668.97 注文するには
84547200 コンプリート・ルーフ・キャンバス お問い合わせ 注文するには
84315600 コンプリート・ルーフ・キャンバス お問い合わせ 注文するには
...and 10 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
83463800 ウインドストップクロスメンバー $5,905.30 注文するには
写真 部品番号 説明 価格(各) ストック
84412900 ルーフバッグ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
84314200 左側ルーフビーム完成品 $11,877.84 注文するには
84314300 左側ルーフビーム完成品 $11,638.41 注文するには
84099300 左側ルーフビーム完成品 $12,982.83 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
83465000 フロントケーブルテンショナー $205.36 注文するには
写真 部品番号 説明 価格(各) ストック
83322900 左サイドルーフビームサイドシール $1,396.72 注文するには
83323000 右側ルーフビームサイドシール $1,396.72 注文するには
写真 部品番号 説明 価格(各) ストック
83464700 左サイドルーフビームモールディング $853.08 注文するには
83464800 右側ルーフビームモールディング $853.08 注文するには
写真 部品番号 説明 価格(各) ストック
83462600 左側フロントロック $663.50 注文するには
83462700 右側フロントロック $663.50 注文するには
写真 部品番号 説明 価格(各) ストック
83462800 左側リアロック $1,327.02 注文するには
83462900 右側リアロック $1,327.02 注文するには
写真 部品番号 説明 価格(各) ストック
84056300 スクリュー $0.89 注文するには
写真 部品番号 説明 価格(各) ストック
12639901 ウォッシャー $0.10 在庫あり
写真 部品番号 説明 価格(各) ストック
84056200 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
13579178 ウォッシャー $0.32 在庫あり
写真 部品番号 説明 価格(各) ストック
84389600 左側フロント固定ピン $1,295.42 注文するには
84389500 右側フロント固定ピン $1,295.42 注文するには
写真 部品番号 説明 価格(各) ストック
84056100 スクリュー $1.44 注文するには
写真 部品番号 説明 価格(各) ストック
83463400 左側リア固定ピン $774.09 注文するには
84099400 左側リア固定ピン $627.04 注文するには
83463300 右側リア固定ピン $774.09 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
84055900 スクリュー $3.08 注文するには
写真 部品番号 説明 価格(各) ストック
83605200 シム $366.93 注文するには
写真 部品番号 説明 価格(各) ストック
16083501 トリムネジ 4 x 12mm $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
64569500 クリップ $3.67 注文するには
写真 部品番号 説明 価格(各) ストック
83586700 左側リアストライカーブラケット $151.65 注文するには
83586800 右側リアストライカーブラケット $151.65 注文するには
写真 部品番号 説明 価格(各) ストック
83876400 左側リアブロック $53.62 注文するには
83876500 右側リアブロック $53.62 注文するには
写真 部品番号 説明 価格(各) ストック
83605300 リアストライカーシム $13.10 注文するには
写真 部品番号 説明 価格(各) ストック
14305387 スクリュー $0.54 注文するには
写真 部品番号 説明 価格(各) ストック
83566800 左サイドリヤルーフストライカー $508.06 注文するには
83566700 右側リヤルーフストライカー $508.06 注文するには
写真 部品番号 説明 価格(各) ストック
84124400 シム $39.48 注文するには
写真 部品番号 説明 価格(各) ストック
14304287 スクリュー $0.34 在庫あり
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.22 在庫あり
写真 部品番号 説明 価格(各) ストック
84122200 カーボンルーフキット $46,459.73 注文するには
写真 部品番号 説明 価格(各) ストック
84100500 ラテラルロック $8,739.47 注文するには
写真 部品番号 説明 価格(各) ストック
83470500 左サイドフロントルーフストライカー $1,042.66 注文するには
84259900 左サイドフロントルーフストライカー $847.75 注文するには
84259900 左サイドフロントルーフストライカー $847.75 注文するには
写真 部品番号 説明 価格(各) ストック
83470400 右側フロントルーフストライカー $1,042.66 注文するには
84260000 右側フロントルーフストライカー $847.75 注文するには
84260000 右側フロントルーフストライカー $847.75 注文するには
写真 部品番号 説明 価格(各) ストック
84255700 右サイドルーフ取り付け $74.78 注文するには
写真 部品番号 説明 価格(各) ストック
84255800 左サイドルーフマウント $74.78 注文するには
写真 部品番号 説明 価格(各) ストック
15960507 スクリュー $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.22 在庫あり
写真 部品番号 説明 価格(各) ストック
84259000 センター・リア・マウント $90.03 注文するには
写真 部品番号 説明 価格(各) ストック
14304487 スクリュー $0.29 注文するには
写真 部品番号 説明 価格(各) ストック
84419100 左サイドルーフビームバッグ $3,208.57 注文するには
84419200 右サイドルーフビームバッグ $3,208.57 注文するには
写真 部品番号 説明 価格(各) ストック
279810 フェルトストリップ $0.29 注文するには
写真 部品番号 説明 価格(各) ストック
279812 フェルトストリップ $0.56 注文するには
写真 部品番号 説明 価格(各) ストック
278754 屋根施工説明書 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
83694000 ルーフハウジング $8,458.27 注文するには
写真 部品番号 説明 価格(各) ストック
84100300 リア左サイドルーフピンシート $1,232.23 注文するには
84100400 リア右サイドルーフピンシート $1,232.23 注文するには
写真 部品番号 説明 価格(各) ストック
70002228 OPT.カーボンルーフ $4,396.58 注文するには
写真 部品番号 説明 価格(各) ストック
84381600 ハンドル $331.74 注文するには
すべて見る

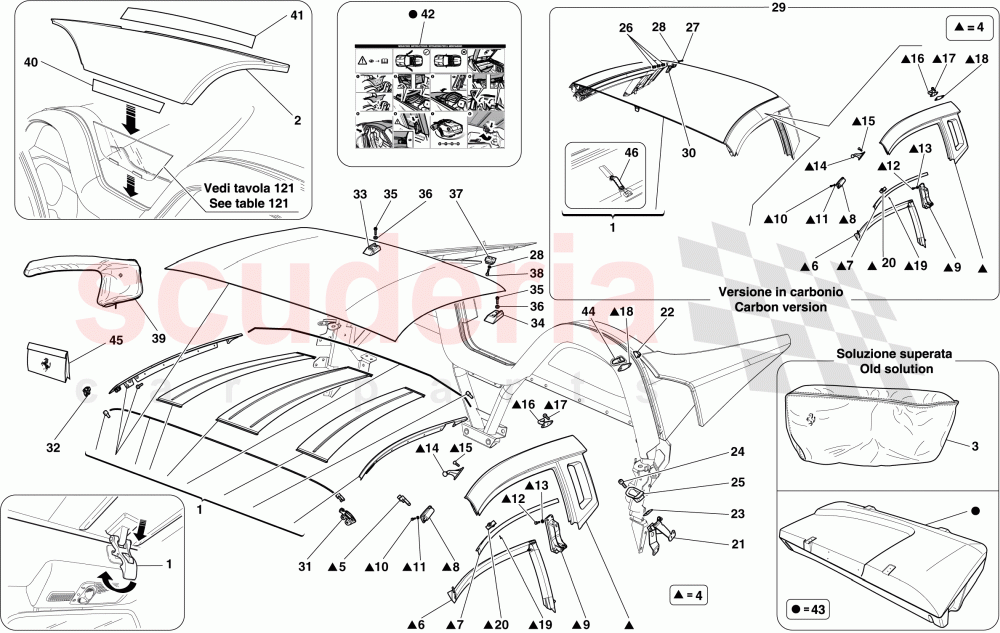

ROOF of Ferrari Ferrari 599 SA Aperta ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 84312500
コンプリート・ルーフ・キャンバス
黒；GD用なし 		$12,668.97 1
1 84547200
コンプリート・ルーフ・キャンバス
黒；GD用 		- 1 Enquire
1 84315600
コンプリート・ルーフ・キャンバス
青；GD用ではない 		- 1 Enquire
1 84547300
コンプリート・ルーフ・キャンバス
青；GDに適合 		- 1 Enquire
1 84315700
コンプリート・ルーフ・キャンバス
ベージュ；GD対象外 		- 1 Enquire
1 84547400
コンプリート・ルーフ・キャンバス
ベージュ；GDに適用 		- 1 Enquire
1 84315800
コンプリート・ルーフ・キャンバス
ボルドー 		- 1 Enquire
1 84547500
コンプリート・ルーフ・キャンバス
ボルドー；GDに適用 		- 1 Enquire
1 86385200
コンプリート・ルーフ・キャンバス
ダークブラウン 		$14,935.47 1
1 86385500
コンプリート・ルーフ・キャンバス
ダークブラウン 		- 1 Enquire
1 86385600
コンプリート・ルーフ・キャンバス
グレー 		- 1 Enquire
1 86385700
コンプリート・ルーフ・キャンバス
グレー、GDに適合 		- 1 Enquire
1 84100800
コンプリート・カーボン・ルーフ
カーボン・バージョン 		$48,665.91 1
2 83463800
ウインドストップクロスメンバー 		$5,905.30 1
3 84412900
ルーフバッグ
供給終了 		- 1 Enquire
4 84314200
左側ルーフビーム完成品
ニュルブルクリンク・グレー 		$11,877.84 1
4 84314300
左側ルーフビーム完成品
ブラック DS1250 		$11,638.41 1
4 84099300
左側ルーフビーム完成品
カーボン・バージョン 		$12,982.83 1
4 84314400
右側ルーフビーム完成品
ニュルブルクリンク・グレー 		$11,877.84 1
4 84099500
右側ルーフビーム完成品
カーボン・バージョン 		$12,982.83 1
4 84314500
右側ルーフビーム完成品
ブラック DS1250 		$11,877.84 1
5 83465000
フロントケーブルテンショナー 		$205.36 2
6 83322900
左サイドルーフビームサイドシール 		$1,396.72 1
6 83323000
右側ルーフビームサイドシール 		$1,396.72 1
7 83464700
左サイドルーフビームモールディング 		$853.08 1
7 83464800
右側ルーフビームモールディング 		$853.08 1
8 83462600
左側フロントロック 		$663.50 1
8 83462700
右側フロントロック 		$663.50 1
9 83462800
左側リアロック 		$1,327.02 1
9 83462900
右側リアロック 		$1,327.02 1
10 84056300
スクリュー 		$0.89 8
11 12639901
ウォッシャー
在庫あり 		$0.10 8
12 84056200
スクリュー 		- 8 Enquire
13 13579178
ウォッシャー
在庫あり 		$0.32 8
14 84389600
左側フロント固定ピン
カーボン・バージョン 		$1,295.42 1
14 84389500
右側フロント固定ピン
カーボン・バージョン 		$1,295.42 1
15 84056100
スクリュー 		$1.44 4
16 83463400
左側リア固定ピン 		$774.09 1
16 84099400
左側リア固定ピン
カーボン・バージョン 		$627.04 1
16 83463300
右側リア固定ピン 		$774.09 1
16 84099700
右側リア固定ピン
カーボン・バージョン 		$627.04 1
17 84055900
スクリュー 		$3.08 4
18 83605200
シム 		$366.93 6
19 16083501
トリムネジ 4 x 12mm
在庫あり 		$0.06 (96.5% off) 8
20 64569500
クリップ 		$3.67 (8.3% off) 8
21 83586700
左側リアストライカーブラケット 		$151.65 1
21 83586800
右側リアストライカーブラケット 		$151.65 1
22 83876400
左側リアブロック 		$53.62 1
22 83876500
右側リアブロック 		$53.62 1
23 83605300
リアストライカーシム 		$13.10 2
24 14305387
スクリュー 		$0.54 4
25 83566800
左サイドリヤルーフストライカー 		$508.06 1
25 83566700
右側リヤルーフストライカー 		$508.06 1
26 84124400
シム
カーボン・バージョン 		$39.48 6
27 14304287
スクリュー
カーボン・バージョン
在庫あり 		$0.34 4
28 62769800
ウォッシャー
カーボン・バージョン
在庫あり 		$0.22 (26.7% off) 6
29 84122200
カーボンルーフキット
カーボン・バージョン 		$46,459.73 1
30 84100500
ラテラルロック
カーボン・バージョン 		$8,739.47 2
31 83470500
左サイドフロントルーフストライカー
カーボン仕様には適用されません。まで適用。100211 		$1,042.66 1
31 84259900
左サイドフロントルーフストライカー
カーボンバージョンには適用されません。品番100212 		$847.75 1
31 84259900
左サイドフロントルーフストライカー
カーボン・バージョン 		$847.75 1
32 83470400
右側フロントルーフストライカー
カーボン仕様には適用されません。まで適用。100211 		$1,042.66 1
32 84260000
右側フロントルーフストライカー
カーボンバージョンには適用されません。品番100212 		$847.75 1
32 84260000
右側フロントルーフストライカー
カーボン・バージョン 		$847.75 1
33 84255700
右サイドルーフ取り付け
カーボン・バージョン 		$74.78 1
34 84255800
左サイドルーフマウント
カーボン・バージョン 		$74.78 1
35 15960507
スクリュー
カーボン・バージョン 		$0.48 (22.6% off) 4
36 62769800
ウォッシャー
カーボン・バージョン
在庫あり 		$0.22 (26.7% off) 4
37 84259000
センター・リア・マウント
カーボン・バージョン 		$90.03 1
38 14304487
スクリュー
カーボン・バージョン 		$0.29 1
39 84419100
左サイドルーフビームバッグ
カーボン・バージョン 		$3,208.57 1
39 84419200
右サイドルーフビームバッグ
カーボン・バージョン 		$3,208.57 1
40 279810
フェルトストリップ
L = 330 MM 		$0.29 1
41 279812
フェルトストリップ
L = 650 MM 		$0.56 1
42 278754
屋根施工説明書 		- 1 Enquire
43 83694000
ルーフハウジング 		$8,458.27 1
44 84100300
リア左サイドルーフピンシート
カーボン・バージョン 		$1,232.23 1
44 84100400
リア右サイドルーフピンシート
カーボン・バージョン 		$1,232.23 1
45 70002228
OPT.カーボンルーフ
カーボン・バージョン 		$4,396.58 1
46 84381600
ハンドル
レザー、カーボンルーフ仕様 		$331.74 1
