Ferrari 599 SA Aperta - クランクケース

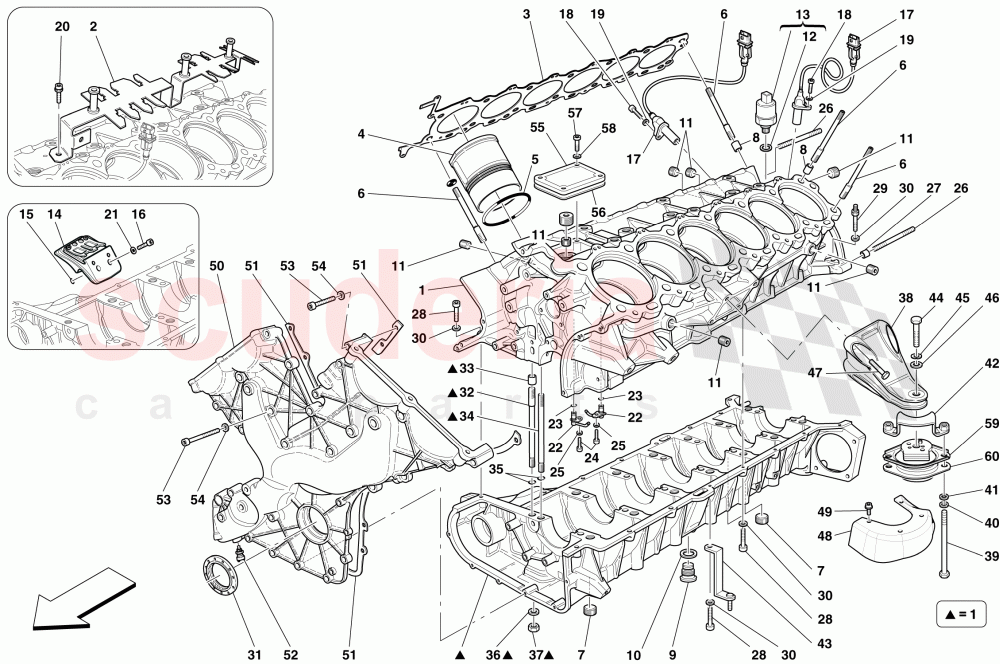

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	278404	コンプリートクランクケース	$4,215.94	注文するには
	278404	コンプリートクランクケース	$4,215.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	257091	コネクターマウント	$153.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	885963	右側ヘッドクランクケースガスケット	$2,244.78	注文するには
	213514	左側ガスケット	$274.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	253713	シリンダースリーブ	$779.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	186251	Oリング	$2.45	在庫あり

写真	部品番号	説明	価格(各)	ストック
	802590	STUD BOLT CRANKCASE	$13.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	282753	ネジプラグ	$5.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	185360	センタリングダボ	$2.82	在庫あり

写真	部品番号	説明	価格(各)	ストック
	104280	MAGNETIC THREADED OIL DRAIN PLUG M22 X 1.5	$5.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10261860	ガスケット	$0.43	在庫あり

写真	部品番号	説明	価格(各)	ストック
	164400	ネジプラグ	$3.33	在庫あり
	282753	ネジプラグ	$5.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	154691	ガスケット	$1.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13026924	スクリュー	$0.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	227045	回転速度センサー	$128.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	253723	ピストンクーリングノズル	$35.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	164877	Oリング	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302921	スクリュー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	11181474	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	13546934	スタッドボルト	$1.70	在庫あり
	254979	スタッドボルト	$2.22	注文するには
	254982	スタッドボルト	$2.30	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	100052	センタリングダボ	$2.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.31	在庫あり
	14305324	ALLEN SCREW M6 X 20	$0.08	在庫あり

写真	部品番号	説明	価格(各)	ストック
	219283	スタッドボルト	$16.61	注文するには
	339948	スタッドボルト	$19.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	210359	ガスケット	$39.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	217796	スタッドボルト	$10.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	176421	センタリングダボ	$4.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	231823	スタッドボルト	$6.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	134704	Oリング	$0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	178348	WASHER D.10.2-20 X 2	$0.74	在庫あり

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	209827	右側エンジンマウントストラット	$214.85	在庫あり
	210375	左側エンジンマウント支柱	$210.76	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15971834	スクリュー	$1.34	注文するには
	122418	スクリュー	$13.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	13578324	ウォッシャー	$0.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127497	SPRING WASHER M10	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	215704	ブッシュトラベルリミッターブラケット	$58.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	149694	パイプファスナーブラケット	$6.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	16039734	スクリュー	$3.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	10738021	ウォッシャー	$1.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127498	ウォッシャー	$0.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	11234734	スクリュー	$0.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	258884	左サイドシールド	$148.13	注文するには
	258883	右サイドシールド	$148.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	13026924	スクリュー	$0.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	244325	フロントカバー	$1,189.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	247936	フロントカバーガスケット	$52.85	在庫あり

写真	部品番号	説明	価格(各)	ストック
	180137	温度センサー	$28.77	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231619	スクリュー	$0.29	在庫あり
	231620	スクリュー	$0.31	在庫あり
	231622	スクリュー	$0.34	在庫あり

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	208451	点検ハッチカバー	$33.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	317312	ガスケット	$3.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14305324	ALLEN SCREW M6 X 20	$0.08	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	235532	エンジンマウント	$1,360.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	249915	エンジンブッシュマウントプレート	$14.10	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	278404	コンプリートクランクケース	278404 コンプリートクランクケース欧州GS、英国に適合、エンジンNO.175088	$4,215.94	1
1	278404	コンプリートクランクケース	278404 コンプリートクランクケース鉛フリー；エンジン番号から適用175089	$4,215.94	1
2	257091	コネクターマウント	257091 コネクターマウント	$153.47	1
3	885963	右側ヘッドクランクケースガスケット	885963 右側ヘッドクランクケースガスケット	$2,244.78	1
3	213514	左側ガスケット	213514 左側ガスケット	$274.89 MSRP: ~~325.00~~ (15.4% off)	1
4	253713	シリンダースリーブ	253713 シリンダースリーブ	$779.95	12
5	186251	Oリング在庫あり	186251 Oリング在庫あり	$2.45 MSRP: ~~3.20~~ (23.4% off)	36
6	802590	STUD BOLT CRANKCASE 在庫あり	802590 STUD BOLT CRANKCASE 在庫あり	$13.22	28
7	282753	ネジプラグ	282753 ネジプラグ	$5.80	3
8	185360	センタリングダボ在庫あり	185360 センタリングダボ在庫あり	$2.82	4
9	104280	MAGNETIC THREADED OIL DRAIN PLUG M22 X 1.5 在庫あり	104280 MAGNETIC THREADED OIL DRAIN PLUG M22 X 1.5 在庫あり	$5.46 MSRP: ~~6.90~~ (20.9% off)	1
10	10261860	ガスケット在庫あり	10261860 ガスケット在庫あり	$0.43 MSRP: ~~1.00~~ (57% off)	1
11	164400	ネジプラグ在庫あり	164400 ネジプラグ在庫あり	$3.33	7
11	282753	ネジプラグ	282753 ネジプラグ	$5.80	3
12	10259960	銅ワッシャー 18 - 24 x 1.5 在庫あり	10259960 銅ワッシャー 18 - 24 x 1.5 在庫あり	$0.31 MSRP: ~~1.25~~ (75.2% off)	1
15	154691	ガスケット在庫あり	154691 ガスケット在庫あり	$1.53 MSRP: ~~2.40~~ (36.3% off)	6
16	13026924	スクリュー	13026924 スクリュー	$0.29	12
17	227045	回転速度センサー	227045 回転速度センサー	$128.91	2
18	248334	スクリュー在庫あり	248334 スクリュー在庫あり	$0.59	2
19	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	2
20	248334	スクリュー在庫あり	248334 スクリュー在庫あり	$0.59	3
21	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	12
22	253723	ピストンクーリングノズル	253723 ピストンクーリングノズル	$35.79	12
23	164877	Oリング	164877 Oリング	$0.28	12
24	14302921	スクリュー	14302921 スクリュー	$0.06	12
25	11181474	ウォッシャー	11181474 ウォッシャー	$0.06	12
26	13546934	スタッドボルト在庫あり	13546934 スタッドボルト M10 X 1.25 X 20; シャンク長さ 50 MM 在庫あり	$1.70	2
26	254979	スタッドボルト	254979 スタッドボルト M10 X 1.25 X 20; シャンク長さ 55 MM	$2.22	2
26	254982	スタッドボルト	254982 スタッドボルト M10 X 1.25 X 20; シャンク長さ 70 MM	$2.30	2
26	13547434	スタッドボルト	13547434 スタッドボルト M10 X 1.25 X 20; シャンク長さ 75 MM	$5.71	1
27	100052	センタリングダボ	100052 センタリングダボ	$2.25	2
28	231620	スクリュー在庫あり	231620 スクリュー L.25 MM 在庫あり	$0.31 MSRP: ~~0.35~~ (11.4% off)	11
28	14305324	ALLEN SCREW M6 X 20 在庫あり	14305324 ALLEN SCREW M6 X 20 L.20 MM 在庫あり	$0.08	1
29	219283	スタッドボルト	219283 スタッドボルト	$16.61	1
29	339948	スタッドボルト	339948 スタッドボルト	$19.18	2
30	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	14
31	210359	ガスケット	210359 ガスケット	$39.63	1
32	217796	スタッドボルト	217796 スタッドボルト	$10.23	14
33	176421	センタリングダボ	176421 センタリングダボ	$4.09	14
34	231823	スタッドボルト	231823 スタッドボルト	$6.70	14
35	134704	Oリング在庫あり	134704 Oリング在庫あり	$0.14 MSRP: ~~1.00~~ (86% off)	28
36	178348	WASHER D.10.2-20 X 2 在庫あり	178348 WASHER D.10.2-20 X 2 在庫あり	$0.74	28
37	133988	六角ナット M10 x 1.25 x 8 在庫あり	133988 六角ナット M10 x 1.25 x 8 在庫あり	$0.20 MSRP: ~~0.35~~ (42.9% off)	28
38	209827	右側エンジンマウントストラット在庫あり	209827 右側エンジンマウントストラット在庫あり	$214.85	1
38	210375	左側エンジンマウント支柱在庫あり	210375 左側エンジンマウント支柱在庫あり	$210.76	1
39	15971834	スクリュー	15971834 スクリュー L.100 MM	$1.34	2
39	122418	スクリュー	122418 スクリュー L.165 MM	$13.96	2
40	13578324	ウォッシャー在庫あり	13578324 ウォッシャー在庫あり	$0.22	4
41	127497	SPRING WASHER M10 在庫あり	127497 SPRING WASHER M10 在庫あり	$0.06 MSRP: ~~0.75~~ (92% off)	4
42	215704	ブッシュトラベルリミッターブラケット	215704 ブッシュトラベルリミッターブラケット	$58.02	2
43	149694	パイプファスナーブラケット	149694 パイプファスナーブラケット	$6.11	1
44	16039734	スクリュー	16039734 スクリュー	$3.92	2
45	10738021	ウォッシャー在庫あり	10738021 ウォッシャー在庫あり	$1.11	2
46	127498	ウォッシャー	127498 ウォッシャー	$0.14 MSRP: ~~0.60~~ (76.7% off)	2
47	11234734	スクリュー	11234734 スクリュー	$0.69	8
48	258884	左サイドシールド	258884 左サイドシールド	$148.13	1
48	258883	右サイドシールド	258883 右サイドシールド	$148.13	1
49	13026924	スクリュー	13026924 スクリュー	$0.29	4
50	244325	フロントカバー	244325 フロントカバー	$1,189.54	1
51	247936	フロントカバーガスケット在庫あり	247936 フロントカバーガスケット在庫あり	$52.85 MSRP: ~~73.85~~ (28.4% off)	1
52	180137	温度センサー在庫あり	180137 温度センサー在庫あり	$28.77 MSRP: ~~32.99~~ (12.8% off)	1
53	231619	スクリュー在庫あり	231619 スクリュー M6 X 22 在庫あり	$0.29	13
53	231620	スクリュー在庫あり	231620 スクリュー L.30 MM 在庫あり	$0.31 MSRP: ~~0.35~~ (11.4% off)	4
53	231622	スクリュー在庫あり	231622 スクリュー M6 X 35 在庫あり	$0.34 MSRP: ~~0.50~~ (32% off)	1
53	231625	スクリュー在庫あり	231625 スクリュー M6 X 40 在庫あり	$0.57	4
53	231624	スクリュー在庫あり	231624 スクリュー L.45 MM 在庫あり	$0.42	1
53	14304824	スクリュー	14304824 スクリュー L.55 MM	$0.26	2
54	11197774	ウォッシャー在庫あり	11197774 ウォッシャー X4、固定ワッシャ付きネジ付き在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	27
55	208451	点検ハッチカバー	208451 点検ハッチカバー	$33.24	1
56	317312	ガスケット在庫あり	317312 ガスケット在庫あり	$3.30	1
57	14305324	ALLEN SCREW M6 X 20 在庫あり	14305324 ALLEN SCREW M6 X 20 L.20 MM 在庫あり	$0.08	4
58	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	4
59	235532	エンジンマウント在庫あり	235532 エンジンマウント在庫あり	$1,360.04	2
60	249915	エンジンブッシュマウントプレート	249915 エンジンブッシュマウントプレート	$14.10	2
