Ferrari 612 Scaglietti - 冷却システム - ラジエターとヘッダータンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
194142 ウォーターラジエター $5,902.20 注文するには
写真 部品番号 説明 価格(各) ストック
194144 オイルラジエーター $2,409.54 注文するには
写真 部品番号 説明 価格(各) ストック
307674 ラジエターマウントブッシュ $7.94 在庫あり
写真 部品番号 説明 価格(各) ストック
201040 ネジコネクター $24.79 注文するには
写真 部品番号 説明 価格(各) ストック
181601 電動ファン用カウル $493.03 注文するには
写真 部品番号 説明 価格(各) ストック
208819 電動ファン一式 $683.88 注文するには
写真 部品番号 説明 価格(各) ストック
14304324 スクリュー $1.08 在庫あり
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
127493 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
157650 ファスナーブッシュ $13.82 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.41 在庫あり
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
133989 ナット $0.43 注文するには
写真 部品番号 説明 価格(各) ストック
15201024 スクリュー $0.19 注文するには
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
14084111 ナット $0.05 在庫あり
写真 部品番号 説明 価格(各) ストック
231619 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
12648224 ウォッシャー $0.27 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
190637 スリーブ $238.55 在庫あり
写真 部品番号 説明 価格(各) ストック
296781 カラー30-45MM $8.92 在庫あり
写真 部品番号 説明 価格(各) ストック
213721 ラジエーターからヘッダータンクへのパイプ $66.78 注文するには
写真 部品番号 説明 価格(各) ストック
177995 クランプ $1.09 在庫あり
写真 部品番号 説明 価格(各) ストック
68961700 エアアッパーコンベア $667.98 注文するには
80285200 上部エアダクト $625.17 注文するには
写真 部品番号 説明 価格(各) ストック
68114900 エアダクトシール $36.56 注文するには
写真 部品番号 説明 価格(各) ストック
68700800 クリップ $0.98 注文するには
写真 部品番号 説明 価格(各) ストック
66951500 ロワーエアダクト $66.78 注文するには
写真 部品番号 説明 価格(各) ストック
68114800 エアダクトシール $33.38 注文するには
写真 部品番号 説明 価格(各) ストック
199474 チューブ・マウンティング・ブラケット $20.66 注文するには
写真 部品番号 説明 価格(各) ストック
198101 クリップ $5.69 注文するには
写真 部品番号 説明 価格(各) ストック
155441 ストリップ $2.06 注文するには
写真 部品番号 説明 価格(各) ストック
183649 ストリップ $2.06 在庫あり
写真 部品番号 説明 価格(各) ストック
174538 キャップ $11.87 注文するには
写真 部品番号 説明 価格(各) ストック
195910 ガスケット $4.92 注文するには
写真 部品番号 説明 価格(各) ストック
195999 ヘッダータンクキャップ $50.88 注文するには
写真 部品番号 説明 価格(各) ストック
214257 ラバーパイプ $38.72 注文するには
245090 ラバーパイプ $19.07 注文するには
写真 部品番号 説明 価格(各) ストック
13433370 スクリューカラー $0.85 在庫あり
13000490 スクリューカラー $0.79 在庫あり
写真 部品番号 説明 価格(各) ストック
204029 リジッドパイプ $127.17 注文するには
207017 リジッドパイプ $208.43 注文するには
写真 部品番号 説明 価格(各) ストック
199270 ラバーパイプ $41.34 在庫あり
写真 部品番号 説明 価格(各) ストック
207763 ラバーパイプ $108.14 注文するには
写真 部品番号 説明 価格(各) ストック
177995 クランプ $1.09 在庫あり
257361 クランプ $1.04 注文するには
写真 部品番号 説明 価格(各) ストック
13433370 スクリューカラー $0.85 在庫あり
写真 部品番号 説明 価格(各) ストック
200783 チューブ・マウンティング・ブラケット $17.48 注文するには
写真 部品番号 説明 価格(各) ストック
199599 ラジエター・マウンティング・ブラケット $156.28 注文するには
写真 部品番号 説明 価格(各) ストック
102947 振動ダンパー $17.48 在庫あり
写真 部品番号 説明 価格(各) ストック
202910 ヘッダータンクマウンティングブラケット $25.43 注文するには
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $0.14 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 在庫あり
写真 部品番号 説明 価格(各) ストック
181602 ガスケット $1.35 注文するには
写真 部品番号 説明 価格(各) ストック
181603 ガスケット $16.50 在庫あり
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $0.93 在庫あり
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.22 在庫あり
写真 部品番号 説明 価格(各) ストック
81190800 振動ダンパー $4.59 注文するには
写真 部品番号 説明 価格(各) ストック
62797700 キャップ $3.33 注文するには
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.20 注文するには
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.22 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
145543 クリップ $0.19 在庫あり
写真 部品番号 説明 価格(各) ストック
140730 ファスナークリップ $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
10441590 シース付きブラケット $0.55 在庫あり
写真 部品番号 説明 価格(各) ストック
291225 シース付きクリップブラケット $4.76 在庫あり
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.14 在庫あり
写真 部品番号 説明 価格(各) ストック
66761200 ガスケット $4.19 注文するには
すべて見る

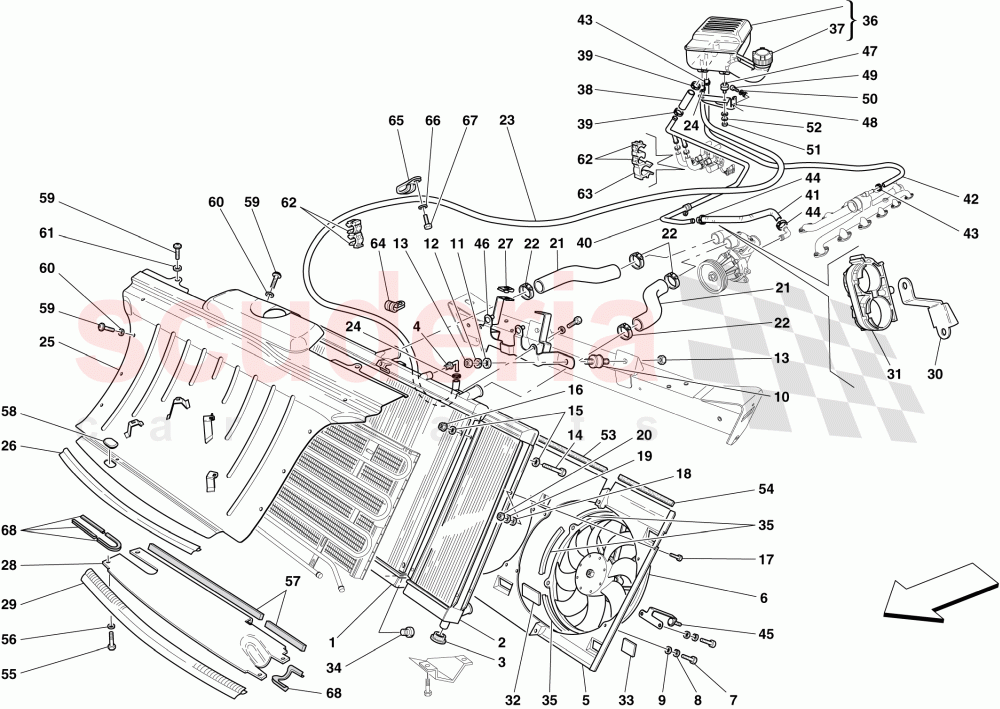

COOLING SYSTEM - RADIATOR AND HEADER TANK of Ferrari Ferrari 612 Scaglietti ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 194142
ウォーターラジエター 		$5,902.20 1
2 194144
オイルラジエーター 		$2,409.54 1
3 307674
ラジエターマウントブッシュ
在庫あり 		$7.94 2
4 201040
ネジコネクター 		$24.79 1
5 181601
電動ファン用カウル 		$493.03 (11% off) 1
6 208819
電動ファン一式 		$683.88 2
7 14304324
スクリュー
在庫あり 		$1.08 8
8 12637824
ウォッシャー
在庫あり 		$0.06 (88% off) 8
9 127493
ウォッシャー 		$0.06 (80% off) 8
10 157650
ファスナーブッシュ 		$13.82 (41.9% off) 2
11 84653800
ウォッシャー
在庫あり 		$5.41 2
12 127496
ウォッシャー 		$0.06 (80% off) 2
13 133989
ナット 		$0.43 (57% off) 4
14 15201024
スクリュー 		$0.19 1
15 12637824
ウォッシャー
在庫あり 		$0.06 (88% off) 2
16 14084111
ナット
在庫あり 		$0.05 1
17 231619
スクリュー 		$0.31 4
18 12648224
ウォッシャー 		$0.27 4
19 127494
ウォッシャー
在庫あり 		$0.08 (88.2% off) 4
20 14059290
フランジ付きナット M6
在庫あり 		$1.40 4
21 190637
スリーブ
在庫あり 		$238.55 (13.2% off) 2
22 296781
カラー30-45MM
在庫あり 		$8.92 4
23 213721
ラジエーターからヘッダータンクへのパイプ 		$66.78 1
24 177995
クランプ
在庫あり 		$1.09 (49.3% off) 2
25 68961700
エアアッパーコンベア 		$667.98 1
25 80285200
上部エアダクト
強化バージョン 		$625.17 1
26 68114900
エアダクトシール 		$36.56 1
27 68700800
クリップ 		$0.98 2
28 66951500
ロワーエアダクト 		$66.78 1
29 68114800
エアダクトシール 		$33.38 1
30 199474
チューブ・マウンティング・ブラケット 		$20.66 1
31 198101
クリップ 		$5.69 1
32 155441
ストリップ 		$2.06 1
33 183649
ストリップ
在庫あり 		$2.06 5
34 174538
キャップ 		$11.87 (68.2% off) 1
35 195910
ガスケット 		$4.92 12
37 195999
ヘッダータンクキャップ 		$50.88 (29.8% off) 1
38 214257
ラバーパイプ
GD不可 		$38.72 1
38 245090
ラバーパイプ
GD用 		$19.07 1
39 13433370
スクリューカラー
枯渇まで使用可能
在庫あり 		$0.85 2
39 13000490
スクリューカラー
パイプに適用 245090 REF.39
在庫あり 		$0.79 (58.4% off) 2
40 204029
リジッドパイプ
GD不可 		$127.17 1
40 207017
リジッドパイプ
GD用 		$208.43 1
41 199270
ラバーパイプ
在庫あり 		$41.34 (15.6% off) 1
42 207763
ラバーパイプ 		$108.14 1
43 177995
クランプ
供給終了、257361に置き換え
在庫あり 		$1.09 (49.3% off) 2
43 257361
クランプ 		$1.04 2
44 13433370
スクリューカラー
枯渇まで使用可能
在庫あり 		$0.85 2
45 200783
チューブ・マウンティング・ブラケット 		$17.48 1
46 199599
ラジエター・マウンティング・ブラケット 		$156.28 1
47 102947
振動ダンパー
在庫あり 		$17.48 (10.5% off) 3
48 202910
ヘッダータンクマウンティングブラケット 		$25.43 1
49 10977524
スクリュー 		$0.14 2
50 127494
ウォッシャー
在庫あり 		$0.08 (88.2% off) 2
51 14059290
フランジ付きナット M6
在庫あり 		$1.40 3
52 127494
ウォッシャー
在庫あり 		$0.08 (88.2% off) 3
53 181602
ガスケット 		$1.35 2
54 181603
ガスケット
在庫あり 		$16.50 2
55 11568124
スクリュー
在庫あり 		$0.93 4
56 62769800
ウォッシャー
在庫あり 		$0.22 (26.7% off) 4
57 81190800
振動ダンパー 		$4.59 1
58 62797700
キャップ 		$3.33 1
59 81591700
スクリュー 		$2.20 12
60 62769800
ウォッシャー
在庫あり 		$0.22 (26.7% off) 10
61 12643724
ウォッシャー
在庫あり 		$0.06 (88% off) 2
62 145543
クリップ
在庫あり 		$0.19 (74.7% off) 10
63 140730
ファスナークリップ 		$0.21 2
64 10441590
シース付きブラケット
在庫あり 		$0.55 1
65 291225
シース付きクリップブラケット
在庫あり 		$4.76 1
66 12637824
ウォッシャー
在庫あり 		$0.06 (88% off) 1
67 10902424
スクリュー
在庫あり 		$0.14 (80% off) 1
68 66761200
ガスケット 		$4.19 4
