AUDIO SYSTEM - Enhanced version of Ferrari Ferrari 612 Scaglietti

すべて見る

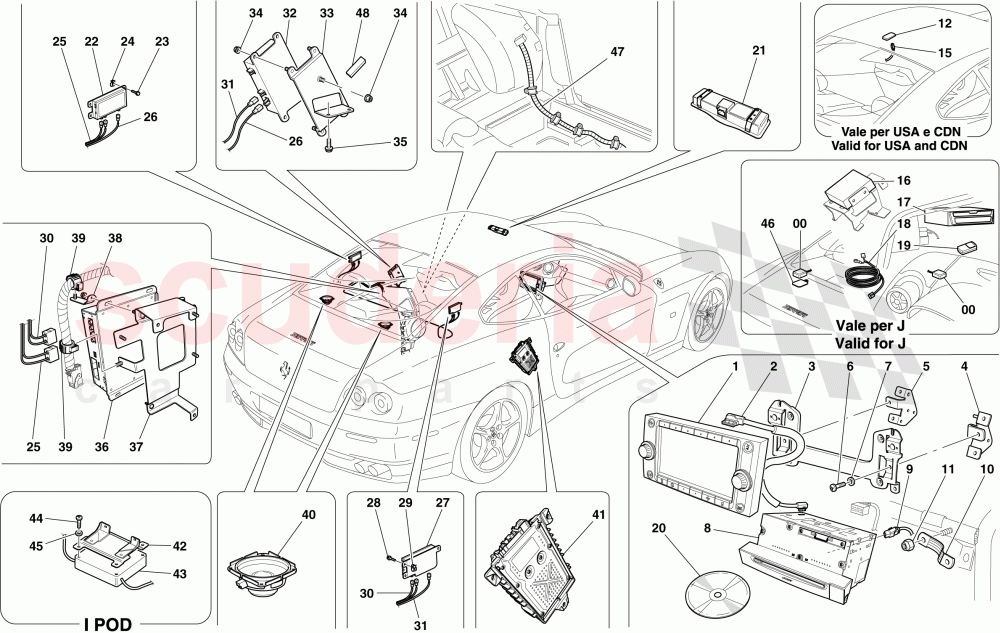

Ferrari 612 Scaglietti - オーディオシステム - 拡張バージョン

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	228168	ニットディスプレイコネクタLVDSケーブル	$289.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	80271200	ディスプレイフェイスプレートファスナーブラケット	$98.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	80270700	右側2DINシルバーボックスブラケット	$64.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	80270900	左側2DINシルバーボックスブラケット	$52.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	13271617	スクリュー	$0.29	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	218292	2 DIN SILVER BOX BOSE NIT	$10,010.50	注文するには
	237110	2 DIN SILVER BOX BOSE NIT LEFT SIDE ROW	$9,796.57	注文するには
	228159	2 DIN SILVER BOX BOSE NIT	$11,402.01	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	232297	GPSアンテナエクステンション	$61.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	302141	グランドブレード	$409.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	12578211	ナット	$0.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	238629	XMアンテナ	$168.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	238309	XMアンテナ同軸延長ケーブル	$194.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	191588	BOSE NIT VICSアンテナキット	$2,484.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	218297	BOSE NIT NAVI	$12,000.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	232295	同軸ケーブル（ラジオチューナー-GPSナビ	$57.96	注文するには
	239844	ナビゲーターワイヤーハーネス	$1,703.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	228162	ナビリモコン	$346.39	注文するには
	257177	ナビリモコン	$425.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	237298	ナビ地図DVDディスク	$561.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	218296	BOSE NIT マイクアレイ	$724.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	227226	FM2アンテナ用アンプ	$200.31	注文するには
	232102	FM2・TV2・TV4アンテナ用アンプ	$706.61	注文するには
	227230	FM2アンテナ用アンプ	$706.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	13272011	スクリュー	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	14370571	ブラケット	$0.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	232298	TVC2-TVC4チューナー-フロントアンプ同軸ケーブル	$289.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	232252	FM2アンテナケーブル	$54.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	227224	AM-FM1アンテナ用アンプ	$300.49	注文するには
	227227	AM-FM1 TV1-TV3アンテナ用アンプ	$797.20	注文するには
	227229	AM-FM1アンテナ用アンプ	$797.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	13272011	スクリュー	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	14370571	ブラケット	$0.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	232299	TV1-TV3チューナー-フロントアンプ同軸ケーブル	$289.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	232253	AM-FM1アンテナケーブル～ラジオ	$54.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	60666089	アナログTVチューナー	$5,691.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	221560	チューナーボックスブラケット	$58.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86574700	スクリュー	$0.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	218295	ボーズニットチューナーボックス	$2,118.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	221561	アナログTVチューナーブラケット	$126.81	注文するには
	237161	アナログTVチューナーブラケット	$126.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	221566	TVチューナーワイヤーハーネスブラケット	$14.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	204777	クリップ	$0.79	注文するには
	204775	クリップ	$1.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	227270	ツィードラー	$280.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	227271	オーディオアンプ	$3,283.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	80270500	IPODファスナーブラケット	$103.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	233878	BOSE NIT EIPMPモジュール	$1,039.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	13271617	スクリュー	$0.29	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	80023900	ブラケット	$12.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	246663	TVチューナーワイヤーハーネス	$1,212.43	注文するには
	246664	TVチューナーワイヤーハーネス	$1,275.42	注文するには
	239840	TVチューナーワイヤーハーネス	$1,180.93	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	68304200	フォーム	$0.42	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
2	228168	ニットディスプレイコネクタLVDSケーブル	228168 ニットディスプレイコネクタLVDSケーブル	$289.88	1
3	80271200	ディスプレイフェイスプレートファスナーブラケット	80271200 ディスプレイフェイスプレートファスナーブラケット	$98.77	1
4	80270700	右側2DINシルバーボックスブラケット	80270700 右側2DINシルバーボックスブラケット	$64.53	1
5	80270900	左側2DINシルバーボックスブラケット	80270900 左側2DINシルバーボックスブラケット	$52.75	1
6	13271617	スクリュー IN STOCK	13271617 スクリュー IN STOCK	$0.29 MSRP: ~~0.30~~ (3.3% off)	6
7	62769800	ウォッシャー IN STOCK	62769800 ウォッシャー IN STOCK	$0.26 MSRP: ~~0.30~~ (13.3% off)	6
8	218292	2 DIN SILVER BOX BOSE NIT	218292 2 DIN SILVER BOX BOSE NIT With navigation; Not for USA, CDN, J	$10,010.50	1
8	237110	2 DIN SILVER BOX BOSE NIT LEFT SIDE ROW	237110 2 DIN SILVER BOX BOSE NIT LEFT SIDE ROW Without navigation; Not for USA, CDN, J	$9,796.57	1
8	228159	2 DIN SILVER BOX BOSE NIT	228159 2 DIN SILVER BOX BOSE NIT Applicable for USA, CDN	$11,402.01	1
8	228160	2 DIN SILVER BOX BOSE NIT	228160 2 DIN SILVER BOX BOSE NIT Applicable for J	$9,521.30	1
9	232297	GPSアンテナエクステンション	232297 GPSアンテナエクステンション	$61.58	1
10	302141	グランドブレード	302141 グランドブレード	$409.37	1
11	12578211	ナット	12578211 ナット	$0.35 MSRP: ~~1.25~~ (72% off)	2
12	238629	XMアンテナ	238629 XMアンテナ Applicable for USA, CDN	$168.14	1
13	238624	XMアンテナカバー	238624 XMアンテナカバー Imagine not available; Applicable for USA, CDN	$129.83	1
14	246264	スクリュー	246264 スクリュー Imagine not available; Applicable for USA, CDN	$0.24	4
15	238309	XMアンテナ同軸延長ケーブル	238309 XMアンテナ同軸延長ケーブル Applicable for USA, CDN	$194.86	1
16	191588	BOSE NIT VICSアンテナキット	191588 BOSE NIT VICSアンテナキット Applicable for J	$2,484.92	1
17	218297	BOSE NIT NAVI	218297 BOSE NIT NAVI Applicable for China 2010; Applicable for J	$12,000.07	1
18	232295	同軸ケーブル（ラジオチューナー-GPSナビ	232295 同軸ケーブル（ラジオチューナー-GPSナビ Applicable for J	$57.96	1
18	239844	ナビゲーターワイヤーハーネス	239844 ナビゲーターワイヤーハーネス Applicable for China 2010; Applicable for J	$1,703.13	1
19	228162	ナビリモコン	228162 ナビリモコン Applicable for J	$346.39	1
19	257177	ナビリモコン	257177 ナビリモコン Applicable for China 2010	$425.13	1
20	237298	ナビ地図DVDディスク	237298 ナビ地図DVDディスク Applicable for J	$561.66	1
21	218296	BOSE NIT マイクアレイ	218296 BOSE NIT マイクアレイ	$724.30	1
22	227226	FM2アンテナ用アンプ	227226 FM2アンテナ用アンプ Standard	$200.31	1
22	232102	FM2・TV2・TV4アンテナ用アンプ	232102 FM2・TV2・TV4アンテナ用アンプ TV tuner; Not for J	$706.61	1
22	227230	FM2アンテナ用アンプ	227230 FM2アンテナ用アンプ TV tuner; Applicable for J	$706.61	1
23	13272011	スクリュー	13272011 スクリュー	$0.24	3
24	14370571	ブラケット IN STOCK	14370571 ブラケット IN STOCK	$0.40 MSRP: ~~1.25~~ (68% off)	3
25	232298	TVC2-TVC4チューナー-フロントアンプ同軸ケーブル	232298 TVC2-TVC4チューナー-フロントアンプ同軸ケーブル	$289.88	1
26	232252	FM2アンテナケーブル	232252 FM2アンテナケーブル	$54.34	1
27	227224	AM-FM1アンテナ用アンプ	227224 AM-FM1アンテナ用アンプ Standard	$300.49	1
27	227227	AM-FM1 TV1-TV3アンテナ用アンプ	227227 AM-FM1 TV1-TV3アンテナ用アンプ TV tuner; Not for J	$797.20	1
27	227229	AM-FM1アンテナ用アンプ	227229 AM-FM1アンテナ用アンプ TV tuner; Applicable for J	$797.20	1
28	13272011	スクリュー	13272011 スクリュー	$0.24	3
29	14370571	ブラケット IN STOCK	14370571 ブラケット IN STOCK	$0.40 MSRP: ~~1.25~~ (68% off)	3
30	232299	TV1-TV3チューナー-フロントアンプ同軸ケーブル	232299 TV1-TV3チューナー-フロントアンプ同軸ケーブル	$289.88	1
31	232253	AM-FM1アンテナケーブル～ラジオ	232253 AM-FM1アンテナケーブル～ラジオ	$54.34	1
32	60666089	アナログTVチューナー	60666089 アナログTVチューナー	$5,691.03	1
33	221560	チューナーボックスブラケット	221560 チューナーボックスブラケット	$58.24	1
34	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	5
35	86574700	スクリュー	86574700 スクリュー	$0.73	2
36	218295	ボーズニットチューナーボックス	218295 ボーズニットチューナーボックス	$2,118.04	1
37	221561	アナログTVチューナーブラケット	221561 アナログTVチューナーブラケット	$126.81	1
37	237161	アナログTVチューナーブラケット	237161 アナログTVチューナーブラケット Applicable for enhanced version and "60° anniversario" version	$126.81	1
38	221566	TVチューナーワイヤーハーネスブラケット	221566 TVチューナーワイヤーハーネスブラケット	$14.84	1
39	204777	クリップ	204777 クリップ D. from 13 to 15	$0.79	1
39	204775	クリップ	204775 クリップ D. from 17 to 21	$1.39	1
40	227270	ツィードラー	227270 ツィードラー D. 90	$280.62	2
41	227271	オーディオアンプ	227271 オーディオアンプ	$3,283.07	1
42	80270500	IPODファスナーブラケット	80270500 IPODファスナーブラケット Version with provision for iPod	$103.26	1
43	233878	BOSE NIT EIPMPモジュール	233878 BOSE NIT EIPMPモジュール Version with provision for iPod	$1,039.22	1
44	13271617	スクリュー IN STOCK	13271617 スクリュー Version with provision for iPod IN STOCK	$0.29 MSRP: ~~0.30~~ (3.3% off)	4
45	62769800	ウォッシャー IN STOCK	62769800 ウォッシャー Version with provision for iPod IN STOCK	$0.26 MSRP: ~~0.30~~ (13.3% off)	4
46	80023900	ブラケット	80023900 ブラケット Applicable for China 2010; Applicable for J	$12.90	1
47	246663	TVチューナーワイヤーハーネス	246663 TVチューナーワイヤーハーネス Applicable for "OTO"; Not for GD	$1,212.43	1
47	246664	TVチューナーワイヤーハーネス	246664 TVチューナーワイヤーハーネス Applicable for "OTO"; Applicable for GD	$1,275.42	1
47	239840	TVチューナーワイヤーハーネス	239840 TVチューナーワイヤーハーネス Enhanced version	$1,180.93	1
47	239945	パーキングカメラワイヤーハーネス	239945 パーキングカメラワイヤーハーネス	$434.83	1
48	68304200	フォーム	68304200 フォーム	$0.42	1
