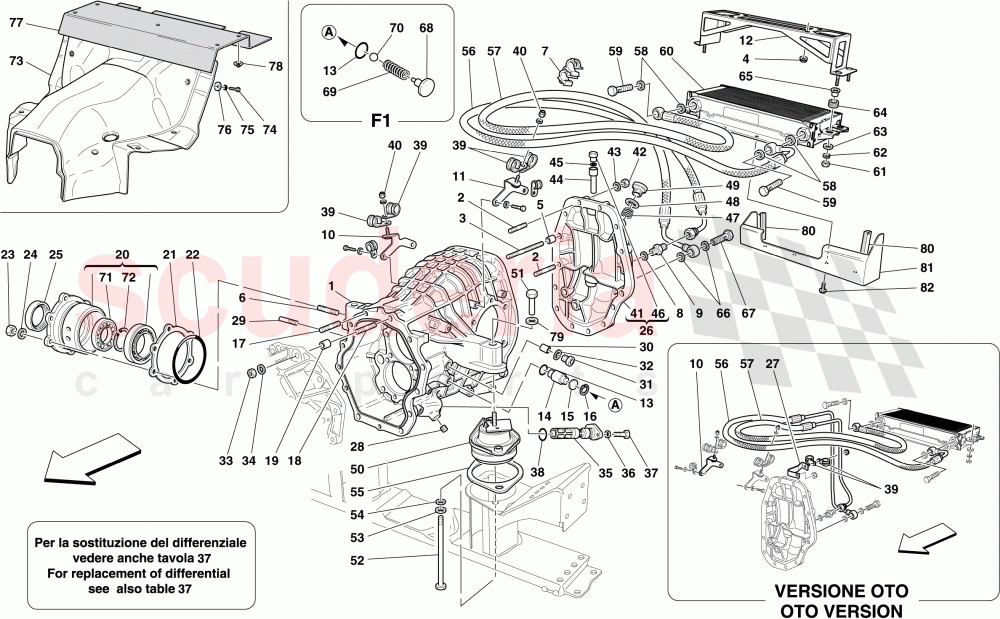

Ferrari 612 Scaglietti - ディファレンシャルケースとギアボックス冷却ラジエーター

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	210494	ギヤボックスハウジング4段目	お問い合わせ	注文するには
	227410	ギヤボックスハウジング4段目	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543624	スタッドボルト	$0.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543724	スタッドボルト	$1.81	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	102704	アライメントダボ	$3.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13546224	スタッドボルト	$16.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	140728	クリップ	$0.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	$0.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	199017	右サイドブラケット	$31.48	注文するには
	244681	右サイドブラケット	$629.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	199018	左サイドブラケット	$31.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	202294	オイルラジエーター取付ブラケット	$48.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	14453381	Oリング	$1.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	153719	ロッド	$20.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	154698	パッド	$6.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	11057476	シーガーリング	$0.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543524	スタッドボルト	$4.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543624	スタッドボルト	$0.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	102704	アライメントダボ	$3.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	189098	右側デフカバー完成	$797.20	注文するには
	189100	左サイドデフカバー完成品	$797.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	150099	デフカバーシム	$117.75	注文するには
	150100	デフカバーシム	$106.88	注文するには
	150101	デフカバーシム	$106.88	注文するには

...and 8 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	14461381	Oリング	$13.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601474	WAVY WASHER 10MM	$0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	181618	右側ガスケット	$59.77	在庫あり
	181617	LH回転オイルシールリング	$54.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	222474	リアギアボックスハウジングカバー一式	$362.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	213934	ブラケット	$27.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	14326050	キャップ	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	16183021	スクリュー	$0.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	115376	ブッシング	$23.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	150731	キャップ	$4.19	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10282460	ガスケット	$1.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット M8 フランジ付	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	251638	ギヤボックスオイルフィルター	$688.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	11199277	ウォッシャー	$0.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	10977624	スクリュー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	182119	ギヤボックスオイルフィルターOリング	$2.65	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10441590	シース付きブラケット	$0.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット M8 フランジ付	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	153500	オイルブリーザー用エクステンション	$11.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	13415400	オイルシールディスクブリーザー	$0.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	13414691	オイルブリーザー	$12.90	注文するには
	197797	オイルブリーザー	$30.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	223577	ネジ切りインサート	$6.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10263460	ガスケット	$0.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	307477	ネジプラグ	$4.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	235533	エラスティックブッシング	$1,527.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	196888	ロケータースタッド	$15.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	232920	スクリュー	$16.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	126648	ウォッシャー	$2.10	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601474	WAVY WASHER 10MM	$0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	249915	エンジンブッシュマウントプレート	$17.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	203323	オイルリターンパイプ	$340.34	注文するには
	243429	オイルリターンパイプ	$489.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	203322	オイルデリバリパイプ	$480.05	注文するには
	243428	オイルデリバリパイプ	$471.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261560	ガスケット	$0.82	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10181911	パイプユニオン	$7.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	200534	ギアボックスオイルラジエター	$978.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13577724	ウォッシャー	$2.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	812273	ケーブルグロメット	$1.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	149707	スペーサー	$1.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	$0.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	195589	パイプユニオン	$21.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	193578	ブッシング	$27.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	100750	スプリング	$1.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	101612	ボール	$1.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	184995	ベアリング	$178.57	在庫あり

写真	部品番号	説明	価格(各)	ストック
	185723	シーガーリング	$4.89	在庫あり

写真	部品番号	説明	価格(各)	ストック
	80992600	ヒートシールド	$1,793.72	注文するには
	80992700	ヒートシールド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902380	スクリュー	$2.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	12648978	ウォッシャー	$0.60	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12648978	ウォッシャー	$0.60	在庫あり
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66965600	シールド	$362.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	68313900	プレート	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601879	ウォッシャー	$0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	245805	振動ダンパー	$1.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	234246	ガード	$116.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	200431	ギヤボックスハウジングアッセンブリー	200431 ギヤボックスハウジングアッセンブリー Applicable up to gearbox No. 197; Applicable up to engine No. 90177	-	1	Enquire
1	210494	ギヤボックスハウジング4段目	210494 ギヤボックスハウジング4段目 With complete gearbox housing 200431 and 210492	-	1	Enquire
1	227410	ギヤボックスハウジング4段目	227410 ギヤボックスハウジング4段目 Supplied with complete gearbox housing, 227408	-	1	Enquire
2	13543624	スタッドボルト	13543624 スタッドボルト	$0.53	10
3	13543724	スタッドボルト IN STOCK	13543724 スタッドボルト IN STOCK	$1.81	4
4	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	4
5	102704	アライメントダボ IN STOCK	102704 アライメントダボ IN STOCK	$3.20	2
6	13546224	スタッドボルト	13546224 スタッドボルト	$16.12	12
7	140728	クリップ	140728 クリップ	$0.66	2
8	10259960	銅ワッシャー 18 - 24 x 1.5 IN STOCK	10259960 銅ワッシャー 18 - 24 x 1.5 IN STOCK	$0.37 MSRP: ~~1.25~~ (70.4% off)	1
10	199017	右サイドブラケット	199017 右サイドブラケット Not for "OTO"	$31.48	1
10	244681	右サイドブラケット	244681 右サイドブラケット Applicable for "OTO"	$629.83	1
11	199018	左サイドブラケット	199018 左サイドブラケット	$31.48	1
12	202294	オイルラジエーター取付ブラケット	202294 オイルラジエーター取付ブラケット	$48.90	1
13	14453381	Oリング	14453381 Oリング	$1.39 MSRP: ~~2.33~~ (40.3% off)	1
14	153719	ロッド	153719 ロッド Not for F1 gearbox	$20.57	1
15	154698	パッド	154698 パッド Not for F1 gearbox	$6.88	1
16	11057476	シーガーリング	11057476 シーガーリング	$0.09	1
17	13543524	スタッドボルト	13543524 スタッドボルト	$4.94	6
18	13543624	スタッドボルト	13543624 スタッドボルト	$0.53	1
19	102704	アライメントダボ IN STOCK	102704 アライメントダボ IN STOCK	$3.20	2
20	189098	右側デフカバー完成	189098 右側デフカバー完成	$797.20	1
20	189100	左サイドデフカバー完成品	189100 左サイドデフカバー完成品	$797.20	1
21	150099	デフカバーシム	150099 デフカバーシム Th. 1.3 mm	$117.75	2
21	150100	デフカバーシム	150100 デフカバーシム Th. 1.4 mm	$106.88	-
21	150101	デフカバーシム	150101 デフカバーシム Th. 1.5 mm	$106.88	-
21	150102	デフカバーシム	150102 デフカバーシム Th. 1.6 mm	$106.88	-
21	150103	デフカバーシム	150103 デフカバーシム Th. 1.7 mm	$236.16	-
21	150104	デフカバーシム	150104 デフカバーシム Th. 1.8 mm	$117.75	-
21	150105	デフカバーシム	150105 デフカバーシム Th. 1.9 mm	$112.32	-
21	150106	デフカバーシム	150106 デフカバーシム Th. 1.45 mm	$112.43	-
21	150107	デフカバーシム	150107 デフカバーシム Th. 1.55 mm	$164.82	-
21	150108	デフカバーシム	150108 デフカバーシム Th. 1.65 mm	$106.88	-
21	175378	デフカバーシム	175378 デフカバーシム Th. 1.75 mm	$56.15	-
22	14461381	Oリング	14461381 Oリング	$13.96	2
23	133988	六角ナット M10 x 1.25 x 8 IN STOCK	133988 六角ナット M10 x 1.25 x 8 IN STOCK	$0.24 MSRP: ~~0.35~~ (31.4% off)	12
24	12601474	WAVY WASHER 10MM IN STOCK	12601474 WAVY WASHER 10MM IN STOCK	$0.04	12
25	181618	右側ガスケット IN STOCK	181618 右側ガスケット IN STOCK	$59.77 MSRP: ~~71.59~~ (16.5% off)	1
25	181617	LH回転オイルシールリング	181617 LH回転オイルシールリング	$54.34 MSRP: ~~75.72~~ (28.2% off)	1
26	222474	リアギアボックスハウジングカバー一式	222474 リアギアボックスハウジングカバー一式	$362.35	1
27	213934	ブラケット	213934 ブラケット Applicable for "OTO"	$27.62	1
28	14326050	キャップ	14326050 キャップ	$1.87 MSRP: ~~2.48~~ (24.6% off)	1
29	16183021	スクリュー	16183021 スクリュー	$0.84	1
30	115376	ブッシング	115376 ブッシング	$23.66 MSRP: ~~55.77~~ (57.6% off)	3
31	150731	キャップ IN STOCK	150731 キャップ IN STOCK	$4.19	1
32	10282460	ガスケット	10282460 ガスケット	$1.01	1
33	14040711	ナット M8 フランジ付 IN STOCK	14040711 ナット M8 フランジ付 IN STOCK	$0.46	13
34	12601374	ウォッシャー IN STOCK	12601374 ウォッシャー IN STOCK	$0.02 MSRP: ~~0.25~~ (92% off)	13
35	251638	ギヤボックスオイルフィルター	251638 ギヤボックスオイルフィルター	$688.49 MSRP: ~~995.19~~ (30.8% off)	1
36	11199277	ウォッシャー	11199277 ウォッシャー	$0.13	2
37	10977624	スクリュー IN STOCK	10977624 スクリュー IN STOCK	$0.07	2
38	182119	ギヤボックスオイルフィルターOリング IN STOCK	182119 ギヤボックスオイルフィルターOリング IN STOCK	$2.65 MSRP: ~~3.25~~ (18.5% off)	1
39	10441590	シース付きブラケット IN STOCK	10441590 シース付きブラケット IN STOCK	$0.62	4
40	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	2
42	14040711	ナット M8 フランジ付 IN STOCK	14040711 ナット M8 フランジ付 IN STOCK	$0.46	14
43	12601374	ウォッシャー IN STOCK	12601374 ウォッシャー IN STOCK	$0.02 MSRP: ~~0.25~~ (92% off)	14
44	153500	オイルブリーザー用エクステンション	153500 オイルブリーザー用エクステンション Applicable for rear cover 190240 ref. 41	$11.40	1
45	13415400	オイルシールディスクブリーザー	13415400 オイルシールディスクブリーザー Applicable for rear cover 190240 ref. 41	$0.71	1
46	13414691	オイルブリーザー	13414691 オイルブリーザー Applicable for rear cover 190240 ref. 41; Replaced by 222474 ref. 80; No longer supplied	$12.90	1
46	197797	オイルブリーザー	197797 オイルブリーザー Applicable for rear cover 215020 ref. 41; Replaced by 222474 ref. 80; No longer supplied	$30.78	1
47	223577	ネジ切りインサート IN STOCK	223577 ネジ切りインサート IN STOCK	$6.22	1
48	10263460	ガスケット IN STOCK	10263460 ガスケット IN STOCK	$0.42 MSRP: ~~1.00~~ (58% off)	1
49	307477	ネジプラグ IN STOCK	307477 ネジプラグ IN STOCK	$4.23	1
50	235533	エラスティックブッシング	235533 エラスティックブッシング	$1,527.34	2
51	196888	ロケータースタッド	196888 ロケータースタッド	$15.56	2
52	232920	スクリュー	232920 スクリュー	$16.12	4
53	126648	ウォッシャー IN STOCK	126648 ウォッシャー IN STOCK	$2.10	4
54	12601474	WAVY WASHER 10MM IN STOCK	12601474 WAVY WASHER 10MM IN STOCK	$0.04	4
55	249915	エンジンブッシュマウントプレート	249915 エンジンブッシュマウントプレート	$17.37	2
56	203323	オイルリターンパイプ	203323 オイルリターンパイプ Not for "OTO"	$340.34	1
56	243429	オイルリターンパイプ	243429 オイルリターンパイプ Applicable for "OTO"	$489.18	1
57	203322	オイルデリバリパイプ	203322 オイルデリバリパイプ Not for "OTO"	$480.05	1
57	243428	オイルデリバリパイプ	243428 オイルデリバリパイプ Applicable for "OTO"	$471.07	1
58	10261560	ガスケット IN STOCK	10261560 ガスケット IN STOCK	$0.82 MSRP: ~~1.00~~ (18% off)	4
59	10181911	パイプユニオン	10181911 パイプユニオン	$7.41	2
60	200534	ギアボックスオイルラジエター	200534 ギアボックスオイルラジエター	$978.39	1
61	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	3
62	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	3
63	13577724	ウォッシャー	13577724 ウォッシャー	$2.27	3
64	812273	ケーブルグロメット	812273 ケーブルグロメット	$1.81	3
65	149707	スペーサー IN STOCK	149707 スペーサー IN STOCK	$1.24 MSRP: ~~1.75~~ (29.1% off)	3
66	10259960	銅ワッシャー 18 - 24 x 1.5 IN STOCK	10259960 銅ワッシャー 18 - 24 x 1.5 IN STOCK	$0.37 MSRP: ~~1.25~~ (70.4% off)	2
67	195589	パイプユニオン	195589 パイプユニオン	$21.72	1
68	193578	ブッシング	193578 ブッシング Applicable for F1 gearbox	$27.16	1
69	100750	スプリング	100750 スプリング Applicable for F1 gearbox	$1.74	4
70	101612	ボール IN STOCK	101612 ボール Applicable for F1 gearbox IN STOCK	$1.46 MSRP: ~~1.65~~ (11.5% off)	4
71	184995	ベアリング IN STOCK	184995 ベアリング IN STOCK	$178.57	1
72	185723	シーガーリング IN STOCK	185723 シーガーリング IN STOCK	$4.89 MSRP: ~~6.80~~ (28.1% off)	1
73	80992600	ヒートシールド	80992600 ヒートシールド Applicable from Ass. No. 77254; Applicable for F1 gearbox	$1,793.72	1
73	80992700	ヒートシールド	80992700 ヒートシールド Applicable from Ass. No. 77254; Not for F1 gearbox	-	1	Enquire
74	10902380	スクリュー	10902380 スクリュー	$2.36	8
75	12648978	ウォッシャー IN STOCK	12648978 ウォッシャー IN STOCK	$0.60	8
76	12648978	ウォッシャー IN STOCK	12648978 ウォッシャー IN STOCK	$0.60	8
76	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー Applicable for shields 80992700 and 80992600 ref. 73 IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	10
77	66965600	シールド	66965600 シールド	$362.13	1
78	68313900	プレート	68313900 プレート	$0.24	5
79	12601879	ウォッシャー	12601879 ウォッシャー	$0.59	2
80	245805	振動ダンパー	245805 振動ダンパー	$1.54	2
81	234246	ガード	234246 ガード	$116.51	1
82	85833700	スクリュー	85833700 スクリュー	$0.38 MSRP: ~~1.25~~ (69.6% off)	3
