AUDIO SYSTEM - Enhanced version of Ferrari Ferrari 612 Sessanta

すべて見る

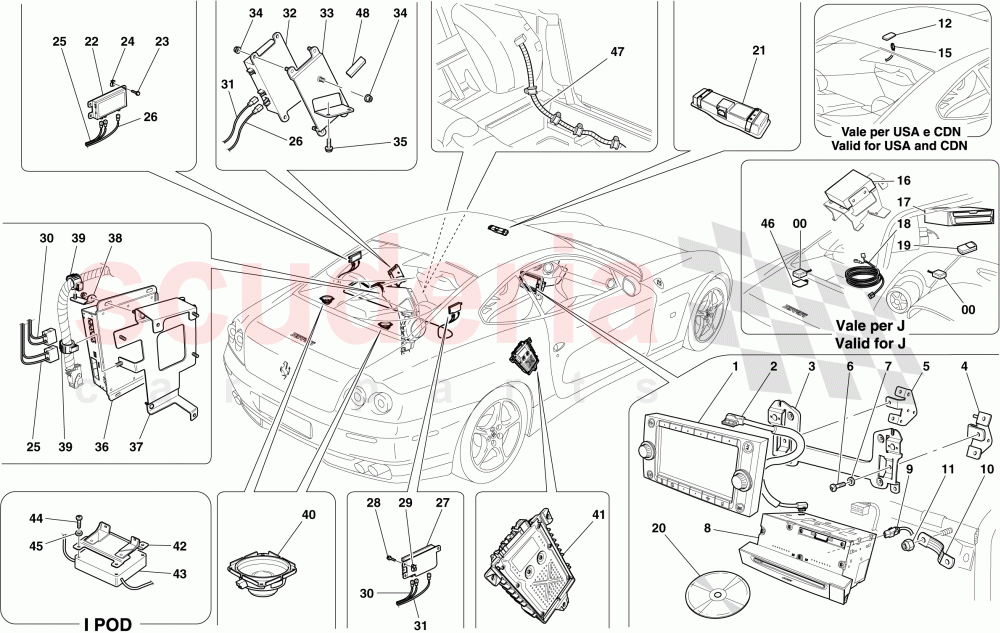

Ferrari 612 Sessanta - オーディオシステム - 拡張バージョン

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	228168	ニットディスプレイコネクタLVDSケーブル	£167.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	80271200	ディスプレイフェイスプレートファスナーブラケット	£52.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	80270700	右側2DINシルバーボックスブラケット	£36.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	80270900	左側2DINシルバーボックスブラケット	£27.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	13271617	スクリュー	£0.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	£0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	218292	2 DIN SILVER BOX BOSE NIT	£5,753.87	注文するには
	237110	2 DIN SILVER BOX BOSE NIT LEFT SIDE ROW	£5,199.24	注文するには
	228159	2 DIN SILVER BOX BOSE NIT	£6,551.81	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	232297	GPSアンテナエクステンション	£35.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	302141	グランドブレード	£233.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	12578211	ナット	£0.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	238629	XMアンテナ	£88.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	238309	XMアンテナ同軸延長ケーブル	£103.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	191588	BOSE NIT VICSアンテナキット	£1,374.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	218297	BOSE NIT NAVI	£6,696.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	232295	同軸ケーブル（ラジオチューナー-GPSナビ	£33.65	注文するには
	239844	ナビゲーターワイヤーハーネス	£980.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	228162	ナビリモコン	£197.99	注文するには
	257177	ナビリモコン	£242.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	237298	ナビ地図DVDディスク	£388.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	218296	BOSE NIT マイクアレイ	£409.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	227226	FM2アンテナ用アンプ	£106.32	注文するには
	232102	FM2・TV2・TV4アンテナ用アンプ	£405.89	注文するには
	227230	FM2アンテナ用アンプ	£405.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	13272011	スクリュー	£0.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	14370571	ブラケット	£0.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	232298	TVC2-TVC4チューナー-フロントアンプ同軸ケーブル	£167.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	232252	FM2アンテナケーブル	£31.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	227224	AM-FM1アンテナ用アンプ	£159.47	注文するには
	227227	AM-FM1 TV1-TV3アンテナ用アンプ	£465.29	注文するには
	227229	AM-FM1アンテナ用アンプ	£465.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	13272011	スクリュー	£0.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	14370571	ブラケット	£0.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	232299	TV1-TV3チューナー-フロントアンプ同軸ケーブル	£168.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	232253	AM-FM1アンテナケーブル～ラジオ	£31.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	60666089	アナログTVチューナー	£3,275.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	221560	チューナーボックスブラケット	£32.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	£0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86574700	スクリュー	£0.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	218295	ボーズニットチューナーボックス	£1,225.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	221561	アナログTVチューナーブラケット	£73.25	注文するには
	237161	アナログTVチューナーブラケット	£73.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	221566	TVチューナーワイヤーハーネスブラケット	£8.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	204777	クリップ	£0.45	注文するには
	204775	クリップ	£0.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	227270	ツィードラー	£160.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	227271	オーディオアンプ	£1,893.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	80270500	IPODファスナーブラケット	£59.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	233878	BOSE NIT EIPMPモジュール	£584.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	13271617	スクリュー	£0.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	£0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	80023900	ブラケット	£7.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	246663	TVチューナーワイヤーハーネス	£676.89	注文するには
	246664	TVチューナーワイヤーハーネス	£718.67	注文するには
	239840	TVチューナーワイヤーハーネス	£660.17	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	68304200	フォーム	£0.23	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (£0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
2	228168	ニットディスプレイコネクタLVDSケーブル	228168 ニットディスプレイコネクタLVDSケーブル	£167.12 MSRP: ~~169.99~~ (1.7% off)	1
3	80271200	ディスプレイフェイスプレートファスナーブラケット	80271200 ディスプレイフェイスプレートファスナーブラケット	£52.42	1
4	80270700	右側2DINシルバーボックスブラケット	80270700 右側2DINシルバーボックスブラケット	£36.76 MSRP: ~~37.99~~ (3.2% off)	1
5	80270900	左側2DINシルバーボックスブラケット	80270900 左側2DINシルバーボックスブラケット	£27.99	1
6	13271617	スクリュー	13271617 スクリュー	£0.16 MSRP: ~~0.25~~ (36% off)	6
7	62769800	ウォッシャー在庫あり	62769800 ウォッシャー在庫あり	£0.14 MSRP: ~~0.20~~ (30% off)	6
8	218292	2 DIN SILVER BOX BOSE NIT	218292 2 DIN SILVER BOX BOSE NIT ナビゲーションあり。	£5,753.87	1
8	237110	2 DIN SILVER BOX BOSE NIT LEFT SIDE ROW	237110 2 DIN SILVER BOX BOSE NIT LEFT SIDE ROW ナビゲーションなし。	£5,199.24	1
8	228159	2 DIN SILVER BOX BOSE NIT	228159 2 DIN SILVER BOX BOSE NIT 米国、カナダ向け	£6,551.81	1
8	228160	2 DIN SILVER BOX BOSE NIT	228160 2 DIN SILVER BOX BOSE NIT Jに適用	£5,472.71	1
9	232297	GPSアンテナエクステンション	232297 GPSアンテナエクステンション	£35.63	1
10	302141	グランドブレード	302141 グランドブレード	£233.98 MSRP: ~~249.99~~ (6.4% off)	1
11	12578211	ナット	12578211 ナット	£0.19 MSRP: ~~0.26~~ (26.9% off)	2
12	238629	XMアンテナ	238629 XMアンテナ米国、カナダ向け	£88.12	1
13	238624	XMアンテナカバー	238624 XMアンテナカバーアメリカ、カナダ、日本には適用されません。	£68.90	1
14	246264	スクリュー	246264 スクリューアメリカ、カナダ、日本には適用されません。	£0.13 MSRP: ~~0.20~~ (35% off)	4
15	238309	XMアンテナ同軸延長ケーブル	238309 XMアンテナ同軸延長ケーブル米国、カナダ向け	£103.41	1
16	191588	BOSE NIT VICSアンテナキット	191588 BOSE NIT VICSアンテナキット Jに適用	£1,374.51 MSRP: ~~1,802.99~~ (23.8% off)	1
17	218297	BOSE NIT NAVI	218297 BOSE NIT NAVI チャイナ2010に適用。	£6,696.27 MSRP: ~~7,016.99~~ (4.6% off)	1
18	232295	同軸ケーブル（ラジオチューナー-GPSナビ	232295 同軸ケーブル（ラジオチューナー-GPSナビ Jに適用	£33.65	1
18	239844	ナビゲーターワイヤーハーネス	239844 ナビゲーターワイヤーハーネスチャイナ2010に適用。	£980.09	1
19	228162	ナビリモコン	228162 ナビリモコン Jに適用	£197.99	1
19	257177	ナビリモコン	257177 ナビリモコン 2010年中国向け	£242.34 MSRP: ~~259.99~~ (6.8% off)	1
20	237298	ナビ地図DVDディスク	237298 ナビ地図DVDディスク Jに適用	£388.22	1
21	218296	BOSE NIT マイクアレイ	218296 BOSE NIT マイクアレイ	£409.47 MSRP: ~~439.99~~ (6.9% off)	1
22	227226	FM2アンテナ用アンプ	227226 FM2アンテナ用アンプ標準	£106.32	1
22	232102	FM2・TV2・TV4アンテナ用アンプ	232102 FM2・TV2・TV4アンテナ用アンプ TVチューナー; J非対応	£405.89	1
22	227230	FM2アンテナ用アンプ	227230 FM2アンテナ用アンプ TVチューナー。	£405.89	1
23	13272011	スクリュー	13272011 スクリュー	£0.13 MSRP: ~~0.20~~ (35% off)	3
24	14370571	ブラケット在庫あり	14370571 ブラケット在庫あり	£0.21	3
25	232298	TVC2-TVC4チューナー-フロントアンプ同軸ケーブル	232298 TVC2-TVC4チューナー-フロントアンプ同軸ケーブル	£167.12 MSRP: ~~169.99~~ (1.7% off)	1
26	232252	FM2アンテナケーブル	232252 FM2アンテナケーブル	£31.67	1
27	227224	AM-FM1アンテナ用アンプ	227224 AM-FM1アンテナ用アンプ標準	£159.47	1
27	227227	AM-FM1 TV1-TV3アンテナ用アンプ	227227 AM-FM1 TV1-TV3アンテナ用アンプ TVチューナー; J非対応	£465.29	1
27	227229	AM-FM1アンテナ用アンプ	227229 AM-FM1アンテナ用アンプ TVチューナー。	£465.29	1
28	13272011	スクリュー	13272011 スクリュー	£0.13 MSRP: ~~0.20~~ (35% off)	3
29	14370571	ブラケット在庫あり	14370571 ブラケット在庫あり	£0.21	3
30	232299	TV1-TV3チューナー-フロントアンプ同軸ケーブル	232299 TV1-TV3チューナー-フロントアンプ同軸ケーブル	£168.29	1
31	232253	AM-FM1アンテナケーブル～ラジオ	232253 AM-FM1アンテナケーブル～ラジオ	£31.67	1
32	60666089	アナログTVチューナー	60666089 アナログTVチューナー	£3,275.90	1
33	221560	チューナーボックスブラケット	221560 チューナーボックスブラケット	£32.58 MSRP: ~~33.99~~ (4.1% off)	1
34	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	£0.86 MSRP: ~~1.29~~ (33.3% off)	5
35	86574700	スクリュー	86574700 スクリュー	£0.40 MSRP: ~~0.65~~ (38.5% off)	2
36	218295	ボーズニットチューナーボックス	218295 ボーズニットチューナーボックス	£1,225.61	1
37	221561	アナログTVチューナーブラケット	221561 アナログTVチューナーブラケット	£73.25	1
37	237161	アナログTVチューナーブラケット	237161 アナログTVチューナーブラケットエンハンスド・バージョンおよび「60°アニバーサリー・バージョン」に該当。	£73.25	1
38	221566	TVチューナーワイヤーハーネスブラケット	221566 TVチューナーワイヤーハーネスブラケット	£8.51	1
39	204777	クリップ	204777 クリップ D.13から15まで	£0.45 MSRP: ~~0.61~~ (26.2% off)	1
39	204775	クリップ	204775 クリップ D.17から21まで	£0.72	1
40	227270	ツィードラー	227270 ツィードラー D.90	£160.44 MSRP: ~~199.99~~ (19.8% off)	2
41	227271	オーディオアンプ	227271 オーディオアンプ	£1,893.86	1
42	80270500	IPODファスナーブラケット	80270500 IPODファスナーブラケット IPOD対応バージョン	£59.39	1
43	233878	BOSE NIT EIPMPモジュール	233878 BOSE NIT EIPMPモジュール IPOD対応バージョン	£584.96 MSRP: ~~609.99~~ (4.1% off)	1
44	13271617	スクリュー	13271617 スクリュー IPOD対応バージョン	£0.16 MSRP: ~~0.25~~ (36% off)	4
45	62769800	ウォッシャー在庫あり	62769800 ウォッシャー IPOD対応バージョン在庫あり	£0.14 MSRP: ~~0.20~~ (30% off)	4
46	80023900	ブラケット	80023900 ブラケットチャイナ2010に適用。	£7.19 MSRP: ~~7.59~~ (5.3% off)	1
47	246663	TVチューナーワイヤーハーネス	246663 TVチューナーワイヤーハーネス OTOは対象、GDは対象外	£676.89 MSRP: ~~719.99~~ (6% off)	1
47	246664	TVチューナーワイヤーハーネス	246664 TVチューナーワイヤーハーネス OTOに適用、GDに適用	£718.67 MSRP: ~~749.99~~ (4.2% off)	1
47	239840	TVチューナーワイヤーハーネス	239840 TVチューナーワイヤーハーネス強化バージョン	£660.17 MSRP: ~~699.99~~ (5.7% off)	1
47	239945	パーキングカメラワイヤーハーネス	239945 パーキングカメラワイヤーハーネス	£257.39	1
48	68304200	フォーム	68304200 フォーム	£0.23 MSRP: ~~0.25~~ (8% off)	1
