TUNNEL - SUBSTRUCTURE AND ACCESSORIES of Ferrari Ferrari 812 Superfast/GTS

すべて見る

Ferrari 812 Superfast/GTS - トンネル-下部構造と付属品

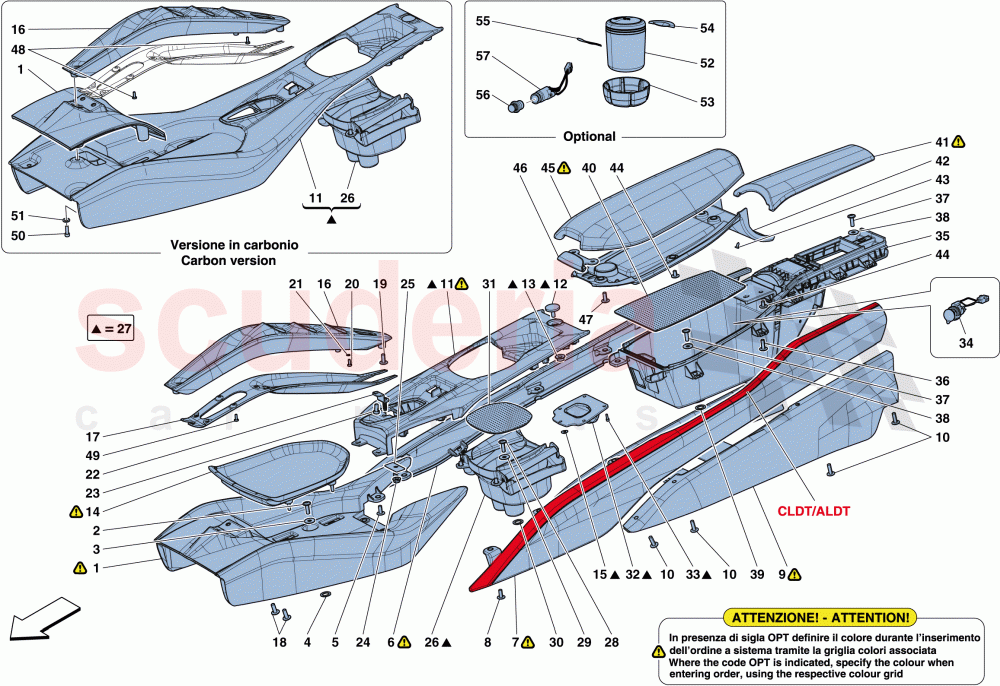

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	764624	コンプリートフロントパーツ	$1,464.37	注文するには
	89093400	コンプリートフロントパーツ	$661.31	注文するには
	87898500	コンプリートフロントパーツ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	12647724	ウォッシャー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	85430300	セラミックワッシャー	$4.28	在庫あり

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	764619	右側ユニット構造	お問い合わせ	注文するには
	872586	右側ユニット構造	$1,196.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	872985	左側ユニット構造	$1,196.69	在庫あり
	764621	左側ユニット構造	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	786903	サイドフェアリング	$6,802.29	注文するには
	791156	サイドフェアリング	$1,417.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	89222300	セントラル・コンパートメント	お問い合わせ	注文するには
	89229100	セントラル・コンパートメント	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	88348500	ピン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13046011	ナット	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	88072700	ベースマット	$598.33	注文するには
	764628	ベースマット	$614.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	14228476	プレート	$1.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	88136800	トンネルハンドル上部	$755.80	注文するには
	88952200	トンネルブリッジ上部	$4,008.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	88730600	センターコンソールブリッジ下部	$346.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	343527	スクリュー	$1.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496101	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	760177	ブリッジコネクターブラケット	$26.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	13025728	スクリュー	$4.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	760493	フラットブラケット	$11.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	88572500	コンプリートカップホルダー	$881.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	89229500	コンプリートセンターコンパートメント	$866.01	注文するには
	89229000	コンプリートセンターコンパートメント	$8,520.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	12647724	ウォッシャー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	85430300	セラミックワッシャー	$4.28	在庫あり

写真	部品番号	説明	価格(各)	ストック
	87901000	カップホルダートレイベースマット	$14.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	89222600	キーホルダー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14418074	スクリュー	$0.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	215406	12 V ソケット	$48.90	在庫あり

写真	部品番号	説明	価格(各)	ストック
	89353000	ユニットトレイ一式	$1,322.66	注文するには
	89083300	ユニットトレイ一式	$1,322.66	注文するには
	89083000	ユニットトレイ一式	$1,322.66	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには
	88831000	スクリュー	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	12647724	ウォッシャー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	85430300	セラミックワッシャー	$4.28	在庫あり

写真	部品番号	説明	価格(各)	ストック
	87901200	コンソールユニットトレイベースマット	$18.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	87900500	ECUフラップ	$503.86	注文するには
	764635	ECUフラップ	$519.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	89229400	小物入れドアバック	$251.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12678877	スクリュー	$3.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	764630	コンプリート・フラップ	$991.98	注文するには
	89229300	コンプリート・フラップ	$897.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	89222500	アームレストハンドル	$149.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	83996600	スクリュー	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	343526	スクリュー	$8.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	14303123	スクリュー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14446924	ウォッシャー	$0.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	83003500	ASHTRAY	$326.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	839908	灰皿ベース	$111.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	839910	右サイドフィン保護フィルム	$29.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	839909	左サイドフィン保護フィルム	$29.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	66704500	シガーライター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	183271	シガーライターソケット	$39.84	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	764624	コンプリートフロントパーツ	764624 コンプリートフロントパーツ INTA; Alcantara	$1,464.37	1
1	89093400	コンプリートフロントパーツ	89093400 コンプリートフロントパーツ INTP; Leather; Version with carbon centre tunnel console	$661.31	1
1	87898500	コンプリートフロントパーツ	87898500 コンプリートフロントパーツ INTP; Leather	-	1	Enquire
2	85833700	スクリュー	85833700 スクリュー M5 X 16	$0.38 MSRP: ~~1.25~~ (69.6% off)	4
3	12647724	ウォッシャー IN STOCK	12647724 ウォッシャー IN STOCK	$0.16	4
4	85430300	セラミックワッシャー IN STOCK	85430300 セラミックワッシャー IN STOCK	$4.28	4
5	85833700	スクリュー	85833700 スクリュー M5 X 12	$0.38 MSRP: ~~1.25~~ (69.6% off)	6
6	764619	右側ユニット構造	764619 右側ユニット構造 INTA; Alcantara; ALDT; STC1; STC2	-	1	Enquire
6	872586	右側ユニット構造 IN STOCK	872586 右側ユニット構造 INTP; Leather; CLDT; STC1; STC2 IN STOCK	$1,196.69	1
7	872985	左側ユニット構造 IN STOCK	872985 左側ユニット構造 INTP; Leather; CLDT; STC1; STC2 IN STOCK	$1,196.69	1
7	764621	左側ユニット構造	764621 左側ユニット構造 INTA; Alcantara; ALDT; STC1; STC2	-	1	Enquire
8	85833700	スクリュー	85833700 スクリュー M5 X 10	$0.38 MSRP: ~~1.25~~ (69.6% off)	4
8	85833700	スクリュー	85833700 スクリュー M5 X 12	$0.38 MSRP: ~~1.25~~ (69.6% off)	2
9	786903	サイドフェアリング	786903 サイドフェアリング 1MAT; Mat	$6,802.29	1
9	791156	サイドフェアリング	791156 サイドフェアリング INTA; Alcantara	$1,417.13	1
10	85833700	スクリュー	85833700 スクリュー M5 X 16	$0.38 MSRP: ~~1.25~~ (69.6% off)	8
11	89222300	セントラル・コンパートメント	89222300 セントラル・コンパートメント Order compl. ref. 27; No longer supplied	-	1	Enquire
11	89229100	セントラル・コンパートメント	89229100 セントラル・コンパートメント Version with carbon centre tunnel console; Order compl. ref. 27; No longer supplied	-	1	Enquire
12	88348500	ピン	88348500 ピン Order compl. ref. 27; No longer supplied	-	1	Enquire
13	13046011	ナット	13046011 ナット Order compl. ref. 27; No longer supplied	$0.42	1
14	88072700	ベースマット	88072700 ベースマット INTP; Leather	$598.33	1
14	764628	ベースマット	764628 ベースマット INTA; Alcantara	$614.07	1
15	14228476	プレート	14228476 プレート Order compl. ref. 27; No longer supplied	$1.28	1
16	88136800	トンネルハンドル上部	88136800 トンネルハンドル上部	$755.80	1
16	88952200	トンネルブリッジ上部	88952200 トンネルブリッジ上部 Carbon version	$4,008.93	1
17	88730600	センターコンソールブリッジ下部	88730600 センターコンソールブリッジ下部	$346.39	1
18	85833700	スクリュー	85833700 スクリュー M5 X 14	$0.38 MSRP: ~~1.25~~ (69.6% off)	2
19	85833700	スクリュー	85833700 スクリュー M5 X 10; Not for version in carbon fibre	$0.38 MSRP: ~~1.25~~ (69.6% off)	3
20	343527	スクリュー	343527 スクリュー M3 X 8; Not for version in carbon fibre	$1.50	7
21	14496101	ウォッシャー IN STOCK	14496101 ウォッシャー Not for version in carbon fibre IN STOCK	$0.07	7
22	760177	ブリッジコネクターブラケット	760177 ブリッジコネクターブラケット	$26.76	1
23	13025728	スクリュー	13025728 スクリュー M5 X 10	$4.08	1
24	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	1
25	760493	フラットブラケット	760493 フラットブラケット	$11.48	1
26	88572500	コンプリートカップホルダー	88572500 コンプリートカップホルダー	$881.75	1
27	89229500	コンプリートセンターコンパートメント	89229500 コンプリートセンターコンパートメント	$866.01	1
27	89229000	コンプリートセンターコンパートメント	89229000 コンプリートセンターコンパートメント Version with carbon centre tunnel console	$8,520.18	1
28	85833700	スクリュー	85833700 スクリュー M5 X 16	$0.38 MSRP: ~~1.25~~ (69.6% off)	2
29	12647724	ウォッシャー IN STOCK	12647724 ウォッシャー IN STOCK	$0.16	2
30	85430300	セラミックワッシャー IN STOCK	85430300 セラミックワッシャー IN STOCK	$4.28	2
31	87901000	カップホルダートレイベースマット	87901000 カップホルダートレイベースマット	$14.95	1
32	89222600	キーホルダー	89222600 キーホルダー Order compl. ref. 27; No longer supplied	-	1	Enquire
33	14418074	スクリュー	14418074 スクリュー M3 X 8; Order compl. ref. 27; No longer supplied	$0.22	4
34	215406	12 V ソケット IN STOCK	215406 12 V ソケット IN STOCK	$48.90 MSRP: ~~56.75~~ (13.8% off)	1
35	89353000	ユニットトレイ一式	89353000 ユニットトレイ一式 Version with telemetry	$1,322.66	1
35	89083300	ユニットトレイ一式	89083300 ユニットトレイ一式 Version with Apple Car Play and telemetry	$1,322.66	1
35	89083000	ユニットトレイ一式	89083000 ユニットトレイ一式 Version with Apple Car Play or telemetry	$1,322.66	1
35	88574100	ユニットトレイ一式	88574100 ユニットトレイ一式	$1,322.66	1
36	85833700	スクリュー	85833700 スクリュー M5 X 14	$0.38 MSRP: ~~1.25~~ (69.6% off)	10
37	85833700	スクリュー	85833700 スクリュー M5 X 16	$0.38 MSRP: ~~1.25~~ (69.6% off)	6
37	88831000	スクリュー	88831000 スクリュー M5 X 25	$0.62	2
38	12647724	ウォッシャー IN STOCK	12647724 ウォッシャー IN STOCK	$0.16	6
39	85430300	セラミックワッシャー IN STOCK	85430300 セラミックワッシャー IN STOCK	$4.28	4
40	87901200	コンソールユニットトレイベースマット	87901200 コンソールユニットトレイベースマット	$18.10	1
41	87900500	ECUフラップ	87900500 ECUフラップ INTP; Leather; Perforated leather for black, smooth leather for other colours	$503.86	1
41	764635	ECUフラップ	764635 ECUフラップ INTA; Alcantara	$519.60	1
42	89229400	小物入れドアバック IN STOCK	89229400 小物入れドアバック IN STOCK	$251.92	1
43	12678877	スクリュー	12678877 スクリュー M3 X 8	$3.64	2
44	85833700	スクリュー	85833700 スクリュー M5 X 8	$0.38 MSRP: ~~1.25~~ (69.6% off)	4
45	764630	コンプリート・フラップ	764630 コンプリート・フラップ INTA; Alcantara	$991.98	1
45	89229300	コンプリート・フラップ	89229300 コンプリート・フラップ INTP; Leather; Perforated leather for black, smooth leather for other colours	$897.51	1
46	89222500	アームレストハンドル IN STOCK	89222500 アームレストハンドル IN STOCK	$149.56	1
47	85833700	スクリュー	85833700 スクリュー M5 X 10	$0.38 MSRP: ~~1.25~~ (69.6% off)	2
48	83996600	スクリュー	83996600 スクリュー M3 X 6	$0.62 MSRP: ~~1.00~~ (38% off)	11
49	343526	スクリュー	343526 スクリュー M3 X 8	$8.14	4
50	14303123	スクリュー IN STOCK	14303123 スクリュー M4 X 12; Applicable for version in carbon fibre IN STOCK	$0.07	3
51	14446924	ウォッシャー	14446924 ウォッシャー Applicable for version in carbon fibre	$0.35	3
52	83003500	ASHTRAY	83003500 ASHTRAY Applicable for smoker's kit	$326.12 MSRP: ~~369.86~~ (11.8% off)	1
53	839908	灰皿ベース	839908 灰皿ベース Applicable for smoker's kit	$111.79	1
54	839910	右サイドフィン保護フィルム	839910 右サイドフィン保護フィルム Applicable for smoker's kit	$29.90	1
55	839909	左サイドフィン保護フィルム	839909 左サイドフィン保護フィルム Applicable for smoker's kit	$29.90	1
56	66704500	シガーライター	66704500 シガーライター Applicable for smoker's kit	-	1	Enquire
57	183271	シガーライターソケット	183271 シガーライターソケット Applicable for smoker's kit	$39.84	1
