SECONDARY AIR SYSTEM of Ferrari Ferrari California (2012-2014)

すべて見る

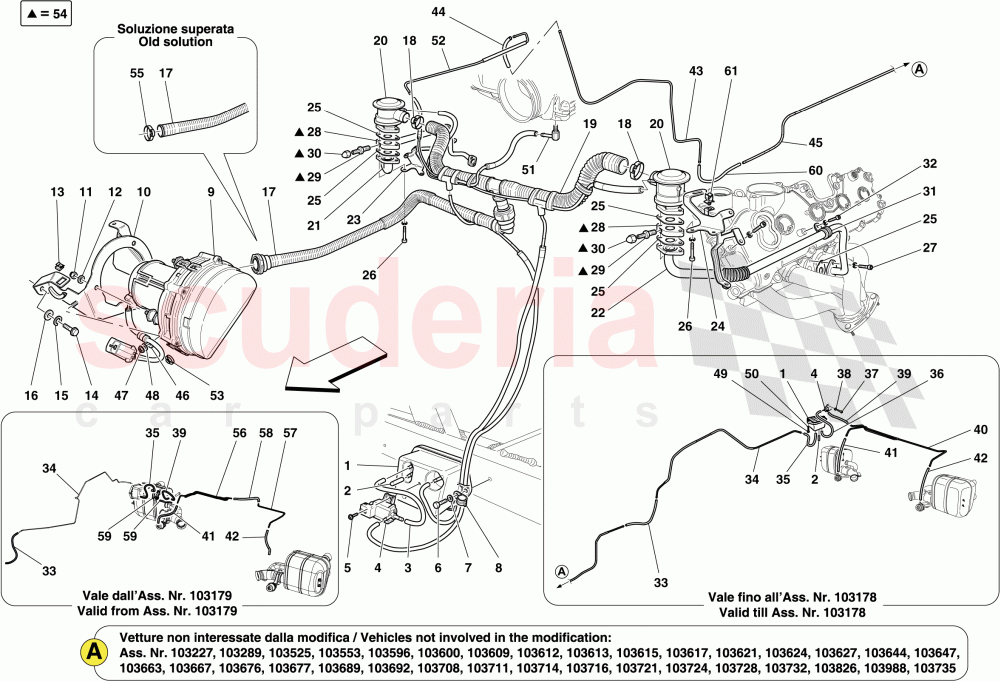

Ferrari California (2012-2014) - 二次エアシステム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	198339	バキューム・アキュムレーター・タンク	$54.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	225098	プラグ	$1.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	314698	オイルブリーザーパイプ	$5.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	15689501	スクリュー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12620477	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	160888	クリップ	$3.50	在庫あり

写真	部品番号	説明	価格(各)	ストック
	247795	二次空気システムポンプ	$851.56	在庫あり
	181197	二次エアポンプ	$579.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	282724	二次空気ポンプファスナーブラケット	$416.71	注文するには
	253156	二次エアポンプ取り付けブラケット	$452.95	注文するには
	256917	二次エアポンプ取り付けブラケット	$149.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	162606	クリップ	$1.50	在庫あり
	291283	クリップ	$0.60	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10902224	スクリュー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	272519	エアポンプからエアバルブパイプ	$299.16	注文するには

写真	部品番号	説明	価格(各)	ストック

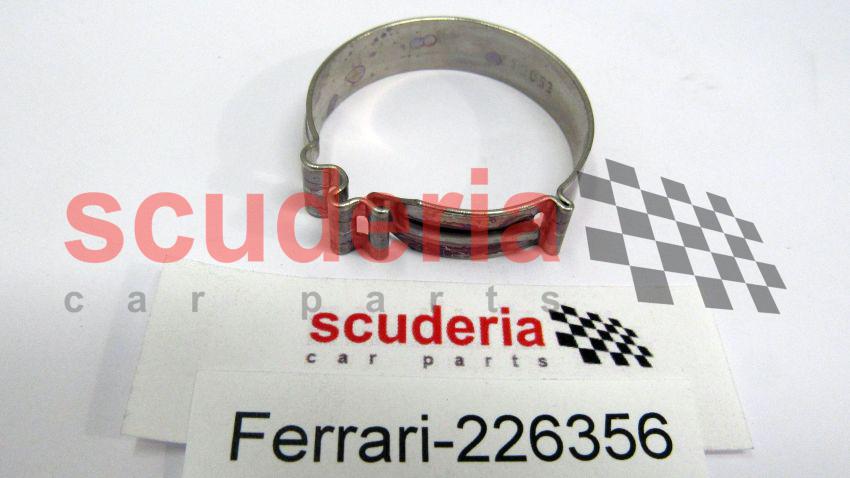

	226356	クランプ	$0.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	239161	セカンダリーエアパイプ	$253.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	171175	二次エアバルブ	$362.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	282430	左側2次エアバルブ用パイプ	$760.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	251578	右側エアバルブ固定ブラケット	$48.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	251073	左側エアバルブ固定ブラケット	$64.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	186781	ガスケット	$5.97	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	264020	スペーサーアッセンブリー	$75.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	257977	ネジ付きユニオン	$83.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	150595	キャップナット	$1.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	249300	ブラケット	$10.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.75	在庫あり

写真	部品番号	説明	価格(各)	ストック
	165608	ラバーパイプ	$2.87	注文するには
	289103	ラバーパイプ	$14.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	270708	リジッドパイプ	$89.82	注文するには
	283324	リジッドパイプ	$111.79	注文するには
	250435	リジッドパイプ	$96.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	243631	ラバーパイプ	$5.64	注文するには
	168248	ラバーパイプ	$39.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	115147	ラバーパイプ	$5.60	注文するには
	163092	ラバーパイプ	$1.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	14304124	スクリュー	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	12604178	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	289103	ラバーパイプ	$14.15	注文するには
	243633	ラバーパイプ	$119.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	259262	バイパスバルブ作動用硬質パイプ	$188.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	148203	ラバーパイプ	$32.60	注文するには
	147123	ラバーパイプ	$28.33	注文するには
	148204	ラバーパイプ	$25.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	148204	ラバーパイプ	$25.35	在庫あり
	148204	ラバーパイプ	$25.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	260831	床下配管からシールドへ	$56.66	注文するには
	260089	床下配管からシールドへ	$73.99	注文するには
	279518	アンダーボディパイプから防火壁へのパイプ	$64.53	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	169455	左側バルブチューブ	$2.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	247701	床下パイプ	$51.94	注文するには
	272511	アンダーボディパイプ	$75.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441290	シース付きブラケット	$0.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12646624	ウォッシャー	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12620477	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	128016	コネクター	$11.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	244411	右側エアバルブパイプ	$38.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	303385	クリップ	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	264020	スペーサーアッセンブリー	$75.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	226356	クランプ	$0.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	281963	右側リジットバイパスバルブ作動パイプ	$204.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	281964	左側リジットバイパスバルブ作動パイプ	$45.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	289103	ラバーパイプ	$14.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	279177	ブラケット	$21.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	272512	ラバーパイプ	$9.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	198271	クリップ	$0.99	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	198339	バキューム・アキュムレーター・タンク	198339 バキューム・アキュムレーター・タンク	$54.34	2
2	225098	プラグ IN STOCK	225098 プラグ IN STOCK	$1.61	2
3	314698	オイルブリーザーパイプ	314698 オイルブリーザーパイプ	$5.51	1
5	15689501	スクリュー IN STOCK	15689501 スクリュー IN STOCK	$0.31	2
6	231620	スクリュー IN STOCK	231620 スクリュー IN STOCK	$0.35	2
7	12620477	ウォッシャー IN STOCK	12620477 ウォッシャー IN STOCK	$0.07	2
8	160888	クリップ IN STOCK	160888 クリップ IN STOCK	$3.50	1
9	247795	二次空気システムポンプ IN STOCK	247795 二次空気システムポンプ Applicable from Ass. No. 88374 IN STOCK	$851.56 MSRP: ~~1,054.04~~ (19.2% off)	1
9	181197	二次エアポンプ IN STOCK	181197 二次エアポンプ Applicable up to Ass. No. 88373 IN STOCK	$579.78 MSRP: ~~663.39~~ (12.6% off)	1
10	282724	二次空気ポンプファスナーブラケット	282724 二次空気ポンプファスナーブラケット not affected by modification; Applicable from Ass. No. 103179	$416.71	1
10	253156	二次エアポンプ取り付けブラケット	253156 二次エアポンプ取り付けブラケット Applicable up to Ass. No. 88373	$452.95	1
10	256917	二次エアポンプ取り付けブラケット	256917 二次エアポンプ取り付けブラケット Applicable from Ass. No. 88374 up to Ass. No. 103178	$149.56	1
11	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	3
12	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
13	162606	クリップ IN STOCK	162606 クリップ Applicable up to Ass. No. 88373 IN STOCK	$1.50	1
13	291283	クリップ IN STOCK	291283 クリップ Applicable from Ass. No. 88374 IN STOCK	$0.60	1
14	10902224	スクリュー IN STOCK	10902224 スクリュー IN STOCK	$0.07 MSRP: ~~0.45~~ (84.4% off)	3
15	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
16	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	3
17	272519	エアポンプからエアバルブパイプ	272519 エアポンプからエアバルブパイプ not affected by modification; Applicable from Ass. No. 103179	$299.16	1
18	226356	クランプ IN STOCK	226356 クランプ IN STOCK	$0.51	2
19	239161	セカンダリーエアパイプ	239161 セカンダリーエアパイプ	$253.64	1
20	171175	二次エアバルブ IN STOCK	171175 二次エアバルブ IN STOCK	$362.35	2
22	282430	左側2次エアバルブ用パイプ	282430 左側2次エアバルブ用パイプ	$760.96	1
23	251578	右側エアバルブ固定ブラケット	251578 右側エアバルブ固定ブラケット	$48.79	1
24	251073	左側エアバルブ固定ブラケット	251073 左側エアバルブ固定ブラケット	$64.53	1
25	186781	ガスケット IN STOCK	186781 ガスケット IN STOCK	$5.97 MSRP: ~~6.35~~ (6% off)	6
26	231620	スクリュー IN STOCK	231620 スクリュー IN STOCK	$0.35	4
27	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 18 IN STOCK	$0.35	4
28	264020	スペーサーアッセンブリー	264020 スペーサーアッセンブリー Applicable up to engine No. 167887	$75.57	2
29	257977	ネジ付きユニオン	257977 ネジ付きユニオン Applicable up to engine No. 167887	$83.44	2
30	150595	キャップナット	150595 キャップナット Applicable until depletion	$1.01 MSRP: ~~1.50~~ (32.7% off)	2
31	249300	ブラケット	249300 ブラケット	$10.69	2
32	248334	スクリュー IN STOCK	248334 スクリュー IN STOCK	$0.75	2
33	165608	ラバーパイプ	165608 ラバーパイプ Applicable up to Ass. No. 103178	$2.87	1
33	289103	ラバーパイプ	289103 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179	$14.15	1
34	270708	リジッドパイプ	270708 リジッドパイプ Applicable for HELE; Applicable for Stop & Start; Applicable up to Ass. No. 103178	$89.82	1
34	283324	リジッドパイプ	283324 リジッドパイプ Applicable for HELE; Applicable for Stop & Start; not affected by modification; Applicable from Ass. No. 103179	$111.79	1
34	250435	リジッドパイプ	250435 リジッドパイプ Not for HELE; Not for Stop & Start; Applicable until depletion	$96.03	1
35	243631	ラバーパイプ	243631 ラバーパイプ Applicable up to Ass. No. 103178	$5.64	1
35	168248	ラバーパイプ	168248 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179	$39.35	1
36	115147	ラバーパイプ	115147 ラバーパイプ Applicable up to Ass. No. 103178	$5.60 MSRP: ~~5.77~~ (2.9% off)	1
36	163092	ラバーパイプ	163092 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179	$1.26	1
37	14304124	スクリュー	14304124 スクリュー	$0.18 MSRP: ~~0.75~~ (76% off)	2
38	12604178	ウォッシャー	12604178 ウォッシャー	-	2	Enquire
39	289103	ラバーパイプ	289103 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179	$14.15	1
39	243633	ラバーパイプ	243633 ラバーパイプ Applicable up to Ass. No. 103178	$119.66	1
40	259262	バイパスバルブ作動用硬質パイプ	259262 バイパスバルブ作動用硬質パイプ Applicable up to Ass. No. 103178	$188.93	1
41	148203	ラバーパイプ	148203 ラバーパイプ Applicable up to Ass. No. 103178	$32.60	1
41	147123	ラバーパイプ	147123 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179	$28.33	1
41	148204	ラバーパイプ IN STOCK	148204 ラバーパイプ No longer supplied; Replaced by 148203 IN STOCK	$25.35	1
42	148204	ラバーパイプ IN STOCK	148204 ラバーパイプ Applicable up to Ass. No. 103178 IN STOCK	$25.35	1
42	148204	ラバーパイプ IN STOCK	148204 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179 IN STOCK	$25.35	1
43	260831	床下配管からシールドへ	260831 床下配管からシールドへ Applicable for GD; Applicable from Ass. No. 90609	$56.66	1
43	260089	床下配管からシールドへ	260089 床下配管からシールドへ Not for GD; Applicable from Ass. No. 90609 up to Ass. No. 103178	$73.99	1
43	279518	アンダーボディパイプから防火壁へのパイプ	279518 アンダーボディパイプから防火壁へのパイプ not affected by modification; Applicable from Ass. No. 103179	$64.53	1
43	244452	床下配管からシールドへ	244452 床下配管からシールドへ Applicable up to Ass. No. 90608	$36.22	1
44	169455	左側バルブチューブ	169455 左側バルブチューブ	$2.62	1
45	247701	床下パイプ	247701 床下パイプ Applicable up to Ass. No. 103178	$51.94	1
45	272511	アンダーボディパイプ	272511 アンダーボディパイプ not affected by modification; Applicable from Ass. No. 103179	$75.57	1
46	10441290	シース付きブラケット IN STOCK	10441290 シース付きブラケット Applicable up to Ass. No. 88373 IN STOCK	$0.64 MSRP: ~~1.68~~ (61.9% off)	1
47	14059290	ナット IN STOCK	14059290 ナット Applicable up to Ass. No. 88373 IN STOCK	$1.54	1
48	12646624	ウォッシャー	12646624 ウォッシャー Applicable up to Ass. No. 88373	$0.24 MSRP: ~~0.29~~ (17.2% off)	1
49	231620	スクリュー IN STOCK	231620 スクリュー IN STOCK	$0.35	2
50	12620477	ウォッシャー IN STOCK	12620477 ウォッシャー IN STOCK	$0.07	2
51	128016	コネクター	128016 コネクター	$11.97	1
52	244411	右側エアバルブパイプ	244411 右側エアバルブパイプ	$38.03	1
53	303385	クリップ	303385 クリップ Applicable from Ass. No. 88374	$0.31	1
54	264020	スペーサーアッセンブリー	264020 スペーサーアッセンブリー Applicable after depletion of Part Nos. 252813, 210868 and 150595; Applicable from engine No. 167888	$75.57	1
55	226356	クランプ IN STOCK	226356 クランプ Applicable for pipe 245710 ref. 17 IN STOCK	$0.51	1
56	281963	右側リジットバイパスバルブ作動パイプ	281963 右側リジットバイパスバルブ作動パイプ not affected by modification; Applicable from Ass. No. 103179	$204.69	1
57	281964	左側リジットバイパスバルブ作動パイプ	281964 左側リジットバイパスバルブ作動パイプ not affected by modification; Applicable from Ass. No. 103179	$45.64	1
58	289103	ラバーパイプ	289103 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179	$14.15	1
59	279177	ブラケット	279177 ブラケット not affected by modification; Applicable from Ass. No. 103179	$21.72	1
60	272512	ラバーパイプ	272512 ラバーパイプ not affected by modification; Applicable from Ass. No. 103179	$9.77	1
61	198271	クリップ	198271 クリップ	$0.99	2
