FUEL PUMP AND CONNECTOR PIPES of Ferrari Ferrari California (2012-2014)

すべて見る

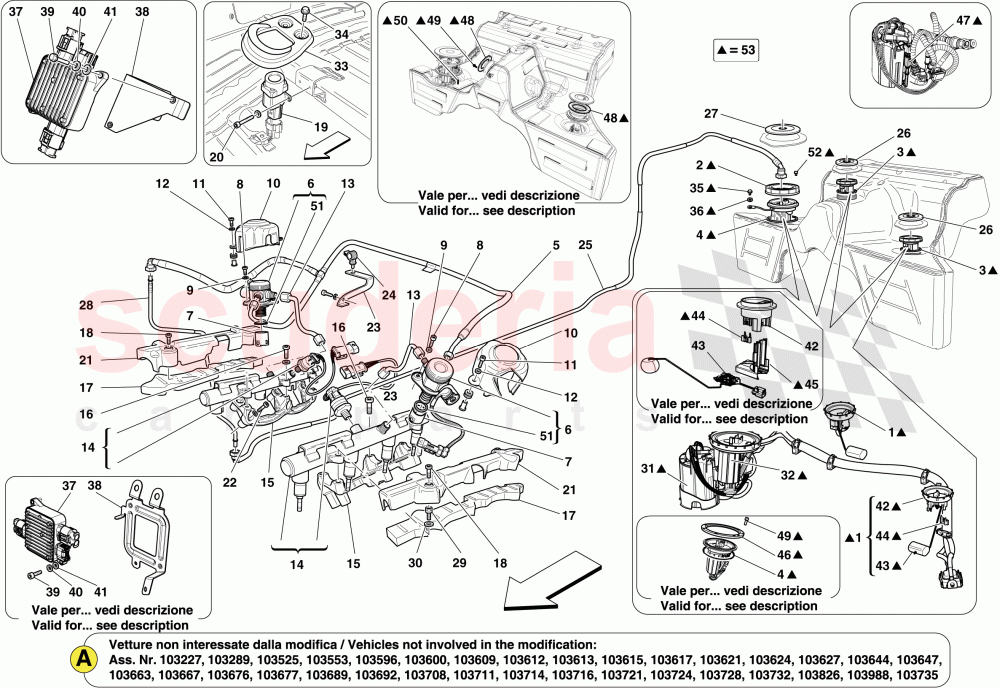

Ferrari California (2012-2014) - 燃料ポンプおよびコネクターパイプ

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	239497	ファスナーリング	$39.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	239413	Oリング	$5.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	275314	Oリング	$7.67	在庫あり
	275314	Oリング	$7.67	在庫あり

写真	部品番号	説明	価格(各)	ストック
	260617	コンプリートポンプフィードパイプ	$362.13	注文するには
	254770	コンプリートポンプフィードパイプ	$346.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	290030	フューエルポンプ	$883.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	212797	カップ	$77.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	14305334	スクリュー	$0.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12639724	ウォッシャー	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	247537	防音カバー	$105.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68040000	ウォッシャー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	247674	パイプ	$503.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	247581	インジェクターパイプ一式	$2,403.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	239946	フューエルレール取付け	$181.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	256322	インジェクターカバー	$89.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり
	231620	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	179087	慣性スイッチ	$129.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	11568124	スクリュー	$1.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	251015	インジェクターカバー	$141.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	231624	スクリュー	$0.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	247117	フューエルパイプ固定ブラケット	$73.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	67885100	クリップ	$1.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	278773	フューエルデリバリーパイプ	$77.14	注文するには
	262058	フューエルデリバリーパイプ	$102.32	注文するには
	262058	フューエルデリバリーパイプ	$102.32	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	250480	検査キャップ	$32.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	781834	検査キャップ	$48.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	262060	床下配管からシールドへ	$61.38	注文するには
	262682	床下配管からシールドへ	お問い合わせ	注文するには
	280877	アンダーボディパイプから防火壁へのパイプ	$73.99	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	339948	スタッドボルト	$21.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	11194374	ウォッシャー	$0.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	237260	フューエルポンプ	$1,262.87	注文するには
	270125	フューエルポンプ	$1,825.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	282783	フィルター付き燃料ポンプ	$1,604.17	在庫あり

写真	部品番号	説明	価格(各)	ストック
	82128500	慣性スイッチ・シールド	$7.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	11568124	スクリュー	$1.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16284934	フランジ付きスクリュー	$0.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	272290	ウォッシャー	$19.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	264935	燃料ポンプ用PWMコマンド信号	$488.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	276043	ブラケット	$56.66	注文するには
	270837	ブラケット	$133.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	14304324	スクリュー	$1.23	在庫あり
	14304524	スクリュー	$0.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	13579101	ウォッシャー	$0.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	11199274	ウォッシャー	$0.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	252073	フューエルレベルセンサーマウント	$188.93	注文するには
	273479	フューエルレベルセンサーマウント	$135.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	239218	フューエルレベルセンサー	$267.66	注文するには
	253598	フューエルレベルセンサー	$271.76	注文するには
	239218	フューエルレベルセンサー	$267.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	238688	コネクター	$59.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	254311	コーナーアダプター	$11.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	275998	ファスナーリング	$83.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	237598	フレキシブルフック	$73.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	276001	ファスナーリング	$279.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	11001124	スタッドボルト	$77.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	291377	フューエルポンプシール	$38.03	在庫あり

写真	部品番号	説明	価格(各)	ストック
	239456	セカンダリーロック	$40.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	270916	コンプリートフューエルタンク	$7,616.36	注文するには
	269699	コンプリートフューエルタンク	$8,063.56	注文するには
	262936	コンプリートフューエルタンク	$8,091.89	注文するには

...and 1 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
2	239497	ファスナーリング IN STOCK	239497 ファスナーリング Applicable up to Ass. No. 103178 IN STOCK	$39.35 MSRP: ~~51.22~~ (23.2% off)	1
3	239413	Oリング	239413 Oリング	$5.47 MSRP: ~~14.23~~ (61.6% off)	2
4	275314	Oリング IN STOCK	275314 Oリング Applicable up to Ass. No. 103178 IN STOCK	$7.67	1
4	275314	Oリング IN STOCK	275314 Oリング not affected by modification; Applicable from Ass. No. 103179 IN STOCK	$7.67	1
5	260617	コンプリートポンプフィードパイプ	260617 コンプリートポンプフィードパイプ Applicable from engine No. 156041	$362.13	1
5	254770	コンプリートポンプフィードパイプ	254770 コンプリートポンプフィードパイプ Applicable up to engine No. 156040	$346.39	1
6	290030	フューエルポンプ IN STOCK	290030 フューエルポンプ IN STOCK	$883.14	2
7	212797	カップ	212797 カップ	$77.14	2
8	14305334	スクリュー IN STOCK	14305334 スクリュー IN STOCK	$0.24 MSRP: ~~0.45~~ (46.7% off)	4
9	12639724	ウォッシャー	12639724 ウォッシャー	$0.05 MSRP: ~~0.50~~ (90% off)	4
10	247537	防音カバー	247537 防音カバー	$105.47	2
11	231620	スクリュー IN STOCK	231620 スクリュー IN STOCK	$0.35	4
12	68040000	ウォッシャー IN STOCK	68040000 ウォッシャー IN STOCK	$0.16	2
13	247674	パイプ	247674 パイプ	$503.86	2
14	247581	インジェクターパイプ一式	247581 インジェクターパイプ一式	$2,403.28	2
15	239946	フューエルレール取付け	239946 フューエルレール取付け	$181.17	2
16	231620	スクリュー IN STOCK	231620 スクリュー M6 X 25 IN STOCK	$0.35	6
17	256322	インジェクターカバー	256322 インジェクターカバー Applicable for alternator 263829, table 50 pos. 11; Applicable from engine No. 169912	$89.73	2
18	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20; Applicable with fuel rail cover ref.17 IN STOCK	$0.35	4
18	231620	スクリュー IN STOCK	231620 スクリュー M6 X 25; Applicable without fuel rail cover ref.17 IN STOCK	$0.35	4
19	179087	慣性スイッチ	179087 慣性スイッチ	$129.10 MSRP: ~~188.16~~ (31.4% off)	1
20	11568124	スクリュー IN STOCK	11568124 スクリュー IN STOCK	$1.02	2
21	251015	インジェクターカバー	251015 インジェクターカバー	$141.69	2
22	231624	スクリュー	231624 スクリュー	$0.49	12
23	247117	フューエルパイプ固定ブラケット	247117 フューエルパイプ固定ブラケット	$73.99	1
24	67885100	クリップ	67885100 クリップ	$1.50	1
25	278773	フューエルデリバリーパイプ	278773 フューエルデリバリーパイプ not affected by modification; Applicable from Ass. No. 103179	$77.14	1
25	262058	フューエルデリバリーパイプ	262058 フューエルデリバリーパイプ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for CINA, USA, CDN, J, USA LIGHT; Applicable from Ass. No. 90609	$102.32	1
25	262058	フューエルデリバリーパイプ	262058 フューエルデリバリーパイプ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for GD; Applicable from Ass. No. 91553	$102.32	1
25	262058	フューエルデリバリーパイプ	262058 フューエルデリバリーパイプ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Not for CINA, USA, CDN, J, GD, USA LIGHT; Applicable from Ass. No. 89389 up to Ass. No. 103178	$102.32	1
25	257294	フューエルデリバリーパイプ	257294 フューエルデリバリーパイプ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for GD; Applicable up to Ass. No. 91552	$157.45	1
25	257294	フューエルデリバリーパイプ	257294 フューエルデリバリーパイプ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Not for CINA, USA, CDN, J, GD, USA LIGHT; Applicable up to Ass. No. 89388	$157.45	1
25	257294	フューエルデリバリーパイプ	257294 フューエルデリバリーパイプ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for CINA, USA, CDN, J, USA LIGHT; Applicable up to Ass. No. 90608	$157.45	1
25	257294	フューエルデリバリーパイプ	257294 フューエルデリバリーパイプ Applicable for USA, CDN, GD, USA LIGHT; Applicable for Mechanical gearbox	$157.45	1
26	250480	検査キャップ	250480 検査キャップ	$32.60	2
27	781834	検査キャップ	781834 検査キャップ	$48.79	1
28	262060	床下配管からシールドへ	262060 床下配管からシールドへ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for GD; Applicable from Ass. No. 91553	$61.38	1
28	262682	床下配管からシールドへ	262682 床下配管からシールドへ Applicable for Mechanical gearbox	-	1	Enquire
28	280877	アンダーボディパイプから防火壁へのパイプ	280877 アンダーボディパイプから防火壁へのパイプ not affected by modification; Applicable from Ass. No. 103179	$73.99	1
28	262060	床下配管からシールドへ	262060 床下配管からシールドへ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for CINA, USA, CDN, J, USA LIGHT; Applicable from Ass. No. 90609	$61.38	1
28	262060	床下配管からシールドへ	262060 床下配管からシールドへ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Not for CINA, USA, CDN, J, GD, USA LIGHT; Applicable from Ass. No. 89389 up to Ass. No. 103178	$61.38	1
28	262682	床下配管からシールドへ	262682 床下配管からシールドへ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for CINA, USA, CDN, J, USA LIGHT; Applicable up to Ass. No. 90608	-	1	Enquire
28	262682	床下配管からシールドへ	262682 床下配管からシールドへ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Applicable for GD; Applicable up to Ass. No. 91552	-	1	Enquire
28	262682	床下配管からシールドへ	262682 床下配管からシールドへ Applicable for DCT-F1 gearbox (Not for mechanical gearbox); Not for CINA, USA, CDN, J, GD, USA LIGHT; Applicable up to Ass. No. 89388	-	1	Enquire
29	339948	スタッドボルト	339948 スタッドボルト No longer supplied	$21.72	4
30	11194374	ウォッシャー IN STOCK	11194374 ウォッシャー No longer supplied IN STOCK	$0.64	4

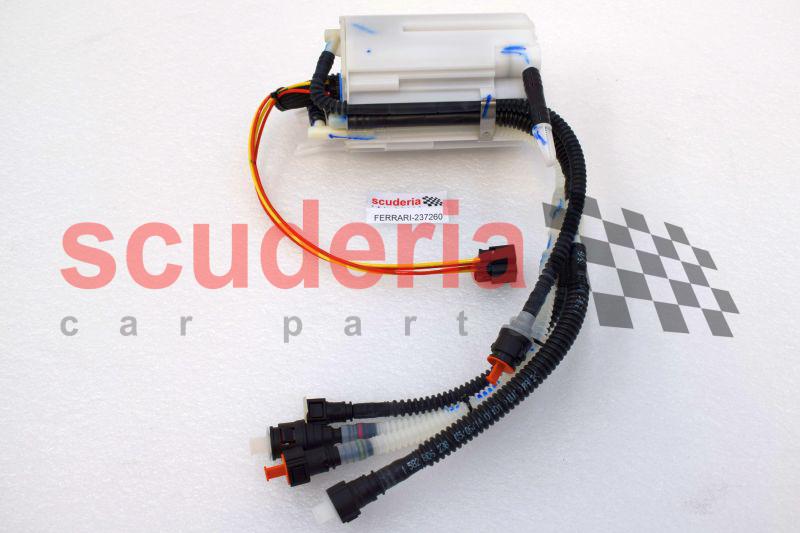

31	237260	フューエルポンプ	237260 フューエルポンプ Not for HELE; Not for Stop & Start; Also order filter 282783 ref. 32	$1,262.87 MSRP: ~~2,021.77~~ (37.5% off)	1
31	270125	フューエルポンプ IN STOCK	270125 フューエルポンプ Applicable for HELE; Applicable for Stop & Start; Also order filter 282783 ref. 32 IN STOCK	$1,825.40	1
32	282783	フィルター付き燃料ポンプ IN STOCK	282783 フィルター付き燃料ポンプ Also order pump 237260 or 270125 ref. 31 IN STOCK	$1,604.17	1
33	82128500	慣性スイッチ・シールド	82128500 慣性スイッチ・シールド	$7.39	1
34	11568124	スクリュー IN STOCK	11568124 スクリュー IN STOCK	$1.02	2
35	16284934	フランジ付きスクリュー IN STOCK	16284934 フランジ付きスクリュー IN STOCK	$0.86	1
36	272290	ウォッシャー	272290 ウォッシャー	$19.34	1
37	264935	燃料ポンプ用PWMコマンド信号	264935 燃料ポンプ用PWMコマンド信号 Applicable for HELE; Applicable for Stop & Start	$488.10 MSRP: ~~604.42~~ (19.2% off)	1
38	276043	ブラケット	276043 ブラケット Applicable for HELE; Applicable for Stop & Start; not affected by modification; Applicable from Ass. No. 103179	$56.66	1
38	270837	ブラケット	270837 ブラケット Applicable for HELE; Applicable for Stop & Start; Applicable up to Ass. No. 103178	$133.82	1
39	14304324	スクリュー IN STOCK	14304324 スクリュー Applicable for HELE; Applicable for Stop & Start; not affected by modification; Applicable from Ass. No. 103179 IN STOCK	$1.23	2
39	14304524	スクリュー	14304524 スクリュー Applicable for HELE; Applicable for Stop & Start; Applicable up to Ass. No. 103178	$0.46	2
40	13579101	ウォッシャー	13579101 ウォッシャー Applicable for HELE; Applicable for Stop & Start	$0.02	2
41	11199274	ウォッシャー	11199274 ウォッシャー Applicable for HELE; Applicable for Stop & Start	$0.02	2
42	252073	フューエルレベルセンサーマウント	252073 フューエルレベルセンサーマウント Applicable up to Ass. No. 103178	$188.93	2
42	273479	フューエルレベルセンサーマウント	273479 フューエルレベルセンサーマウント not affected by modification; Applicable from Ass. No. 103179	$135.40	2
43	239218	フューエルレベルセンサー	239218 フューエルレベルセンサー not affected by modification; Applicable from Ass. No. 103179	$267.66	1
43	253598	フューエルレベルセンサー	253598 フューエルレベルセンサー not affected by modification; Applicable from Ass. No. 103179	$271.76	1
43	239218	フューエルレベルセンサー	239218 フューエルレベルセンサー Applicable up to Ass. No. 103178	$267.66	2
44	238688	コネクター	238688 コネクター	$59.81	2
45	254311	コーナーアダプター	254311 コーナーアダプター not affected by modification; Applicable from Ass. No. 103179	$11.64	2
46	275998	ファスナーリング	275998 ファスナーリング not affected by modification; Applicable from Ass. No. 103179	$83.44	2
47	237598	フレキシブルフック	237598 フレキシブルフック	$73.99	1
48	276001	ファスナーリング	276001 ファスナーリング not affected by modification; Applicable from Ass. No. 103179	$279.81	2
49	85833700	スクリュー	85833700 スクリュー M5 X 16; not affected by modification; Applicable from Ass. No. 103179	$0.38 MSRP: ~~1.25~~ (69.6% off)	16
50	11001124	スタッドボルト	11001124 スタッドボルト not affected by modification; Applicable from Ass. No. 103179	$77.47	1
51	291377	フューエルポンプシール IN STOCK	291377 フューエルポンプシール IN STOCK	$38.03 MSRP: ~~42.09~~ (9.6% off)	2
52	239456	セカンダリーロック	239456 セカンダリーロック Applicable up to Ass. No. 103178	$40.92	3
53	270916	コンプリートフューエルタンク	270916 コンプリートフューエルタンク Applicable for HELE; Applicable for Stop & Start; Applicable up to Ass. No. 103178	$7,616.36	1
53	269699	コンプリートフューエルタンク	269699 コンプリートフューエルタンク Applicable for HELE; Applicable for Stop & Start; not affected by modification; Applicable from Ass. No. 103179	$8,063.56	1
53	262936	コンプリートフューエルタンク	262936 コンプリートフューエルタンク Not for HELE; Not for Stop & Start; Applicable up to Ass. No. 103178	$8,091.89	1
53	281362	コンプリートフューエルタンク	281362 コンプリートフューエルタンク Not for HELE; Not for Stop & Start; not affected by modification; Applicable from Ass. No. 103179	$8,063.56	1
