INJECTION - IGNITION SYSTEM of Ferrari Ferrari F12 Berlinetta

すべて見る

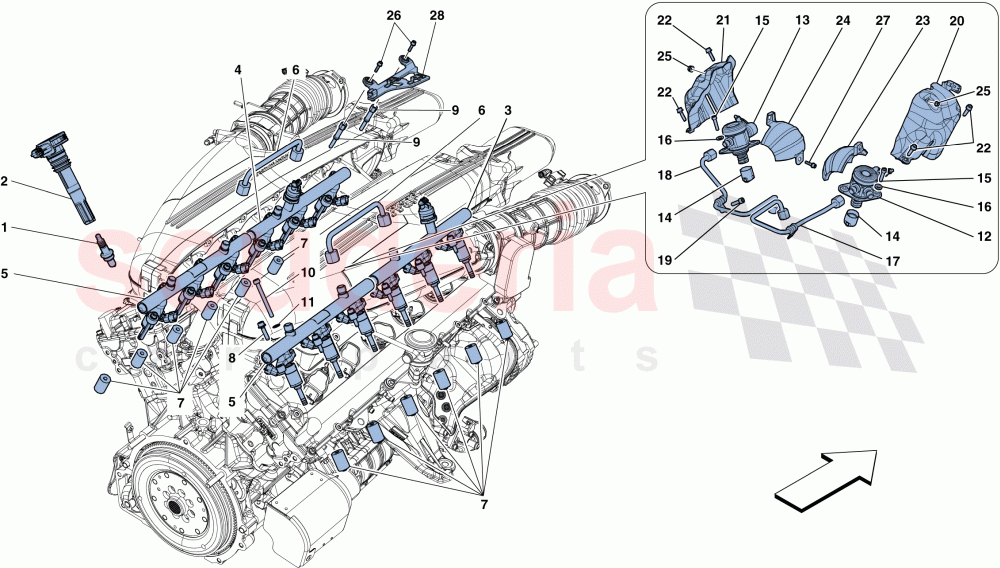

Ferrari F12 Berlinetta - インジェクション - 点火システム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	297423	スパークプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	317312	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	311300	フロント右フューエルパイプ完成品	お問い合わせ	注文するには
	260166	フロント右フューエルパイプ完成品	お問い合わせ	注文するには
	260166	フロント右フューエルパイプ完成品	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	311301	左側フューエルパイプ完成品	お問い合わせ	注文するには
	260167	左側フューエルパイプ完成品	お問い合わせ	注文するには
	260167	左側フューエルパイプ完成品	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	311302	リアフューエルパイプ	お問い合わせ	注文するには
	255639	リアフューエルパイプ	お問い合わせ	注文するには
	255639	リアフューエルパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	247918	フューエルパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	255724	シム	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	260965	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14303834	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	259334	右側燃料ポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	259335	左側燃料ポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	270601	HIG PRESSURE PUMP BUCKET	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14305428	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12639724	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	327854	右側フューエルパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	254516	左側フューエルパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	292890	右側防音カバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	292891	左側防音カバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	284417	右側プレナム下ポンプカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	284418	左側プレナム下ポンプカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	284961	マウンティング・ブラケット	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	297423	スパークプラグ	297423 スパークプラグ	-	12	Enquire
2	317312	ガスケット	317312 ガスケット	-	12	Enquire
3	311300	フロント右フューエルパイプ完成品	311300 フロント右フューエルパイプ完成品 Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable from engine No. 263960	-	1	Enquire
3	260166	フロント右フューエルパイプ完成品	260166 フロント右フューエルパイプ完成品 Also order pipe ref. 6; Applicable for USA, CDN, USA LIGHT	-	1	Enquire
3	260166	フロント右フューエルパイプ完成品	260166 フロント右フューエルパイプ完成品 Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable up to engine No. 263959	-	1	Enquire
4	311301	左側フューエルパイプ完成品	311301 左側フューエルパイプ完成品 Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable from engine No. 263960	-	1	Enquire
4	260167	左側フューエルパイプ完成品	260167 左側フューエルパイプ完成品 Also order pipe ref. 6; Applicable for USA, CDN, USA LIGHT	-	1	Enquire
4	260167	左側フューエルパイプ完成品	260167 左側フューエルパイプ完成品 Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable up to engine No. 263959	-	1	Enquire
5	311302	リアフューエルパイプ	311302 リアフューエルパイプ Also order pipe ref. 6 and pipe ref. 17 for RH cylinder bank or ref. 18 for LH cylinder bank; Not for USA, CDN, USA LIGHT; Applicable from engine No. 263960	-	2	Enquire
5	255639	リアフューエルパイプ	255639 リアフューエルパイプ Also order pipe ref. 6 and pipe ref. 17 for RH cylinder bank or ref. 18 for LH cylinder bank; Applicable for USA, CDN, USA LIGHT	-	2	Enquire
5	255639	リアフューエルパイプ	255639 リアフューエルパイプ Also order pipe ref. 6 and pipe ref. 17 for RH cylinder bank or ref. 18 for LH cylinder bank; Not for USA, CDN, USA LIGHT; Applicable up to engine No. 263959	-	2	Enquire
6	247918	フューエルパイプ	247918 フューエルパイプ	-	2	Enquire
7	255724	シム	255724 シム	-	12	Enquire
8	231620	スクリュー	231620 スクリュー M6 X 25	-	10	Enquire
9	260965	スタッドボルト	260965 スタッドボルト M6 X 23	-	2	Enquire
10	14303834	スクリュー	14303834 スクリュー M6 X 60	-	12	Enquire
11	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	12	Enquire
12	259334	右側燃料ポンプ	259334 右側燃料ポンプ	-	1	Enquire
13	259335	左側燃料ポンプ	259335 左側燃料ポンプ	-	1	Enquire
14	270601	HIG PRESSURE PUMP BUCKET	270601 HIG PRESSURE PUMP BUCKET	-	2	Enquire
15	14305428	スクリュー	14305428 スクリュー	-	4	Enquire
16	12639724	ウォッシャー	12639724 ウォッシャー	-	4	Enquire
17	327854	右側フューエルパイプ	327854 右側フューエルパイプ	-	1	Enquire
18	254516	左側フューエルパイプ	254516 左側フューエルパイプ	-	1	Enquire
19	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	-	2	Enquire
19	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20; No longer supplied; Replaced by 231616	-	2	Enquire
20	292890	右側防音カバー	292890 右側防音カバー	-	1	Enquire
21	292891	左側防音カバー	292891 左側防音カバー	-	1	Enquire
22	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20	-	4	Enquire
23	284417	右側プレナム下ポンプカバー	284417 右側プレナム下ポンプカバー	-	1	Enquire
24	284418	左側プレナム下ポンプカバー	284418 左側プレナム下ポンプカバー	-	1	Enquire
25	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6	-	2	Enquire
26	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	-	2	Enquire
27	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20	-	2	Enquire
28	284961	マウンティング・ブラケット	284961 マウンティング・ブラケット	-	1	Enquire
