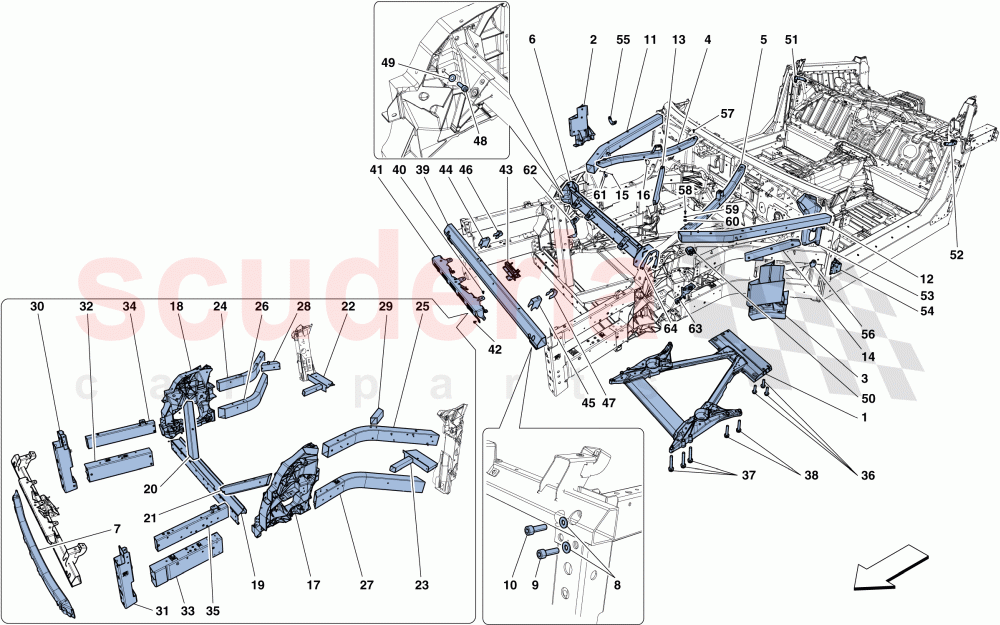

Ferrari F12 TDF - 構造および要素、車両前部

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	985278223	エンジンサブフレーム	$13,971.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	279757	右側フロントロア	$2,580.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	279756	左側フロントロア	$2,745.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	289174	右側エンジンルーム内斜めブレース	$529.50	注文するには
	278041	右側エンジンルーム内斜めブレース	$593.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	293657	左側エンジンルーム内斜めブレース	$401.13	注文するには
	278040	左側エンジンルーム内斜めブレース	$593.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	321935	脱着式ストラットタワーコネクタークロスメンバー	$1,999.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	832844	フロントクロスメンバー完成品	$706.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	12646704	ウォッシャー	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	13028734	スクリュー	$0.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	13028734	スクリュー	$0.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	293651	右側アッパーエクスターナルファイアウォールブレース	$1,203.43	注文するには
	278045	右側アッパーエクスターナルファイアウォールブレース	$738.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	293659	左側アッパーエクスターナルファイアウォールブレース	$401.13	注文するには
	278044	左側アッパーエクスターナルファイアウォールブレース	$738.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	270672	ピラーと右側フロントロアとの連結	$199.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	270670	ピラーと左側フロントロアとの連結	$240.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	303385	クリップ	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	328223	左側フロントサスペンションマウントキャスト	$11,957.45	注文するには
	321509	左側フロントサスペンションマウントキャスト	$11,957.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	328225	右側フロントサスペンションマウントキャスト	$11,957.45	注文するには
	321507	右側フロントサスペンションマウントキャスト	$11,957.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	292301	フロントサブフレームクロスメンバー	$770.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	273384	右側フロント斜めサブフレームブレース	$336.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	293665	左側フロント斜めサブフレームブレース	$544.70	注文するには
	281312	左側フロント斜めサブフレームブレース	$286.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	292691	右サイドロアエクストルージョン	$304.86	注文するには
	281627	右側下部エクストルージョン	$770.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	281628	左サイド下部エクストルージョン	$770.19	注文するには
	292692	左側ロアエクストルージョン	$304.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	293653	右側中央対角ファイヤーウォールブレース	$544.70	注文するには
	274299	右側中央対角ファイヤーウォールブレース	$1,187.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	291607	左側中央対角ファイヤーウォールブレース	$465.32	注文するには
	274282	左側中央対角ファイヤーウォールブレース	$946.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	293717	右側斜め下ファイヤーウォールブレース	$673.92	注文するには
	273379	右側斜め下ファイヤーウォールブレース	$867.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	293716	左側斜め下ファイヤーウォールブレース	$673.92	注文するには
	281551	左側斜め下ファイヤーウォールブレース	$1,026.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	276432	右側中央斜め内側ファイアウォールブレース	$298.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	291615	左側中央斜め内側ファイヤーウォールブレース	$401.13	注文するには
	276429	左側中央斜め内側ファイヤーウォールブレース	$301.02	注文するには

写真	部品番号	説明	価格(各)	ストック

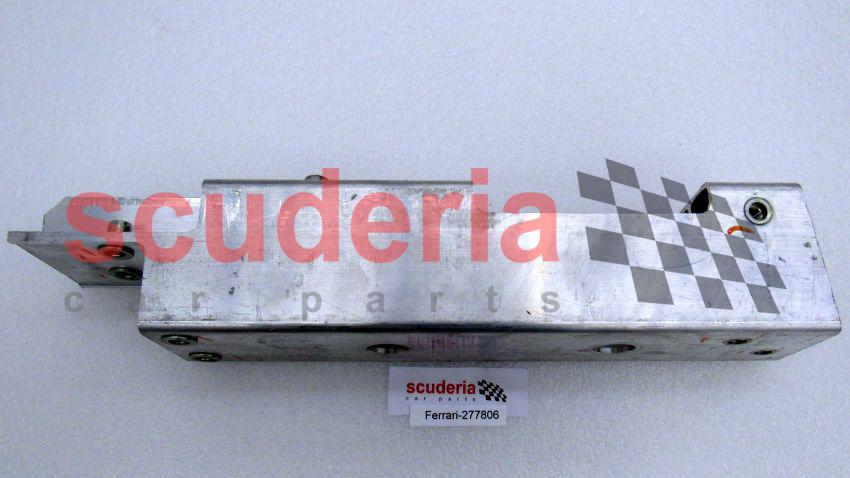

	277806	右側フロントクラッシュボックスクロスメンバーストラット	$1,155.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	281789	左側フロントクラッシュボックスクロスメンバーストラット	$1,155.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	292357	右側ロアフロントストラット	$882.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	281316	左側ロアフロントストラット	$882.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	281813	右側アッパーフロントストラット	$208.58	注文するには

写真	部品番号	説明	価格(各)	ストック

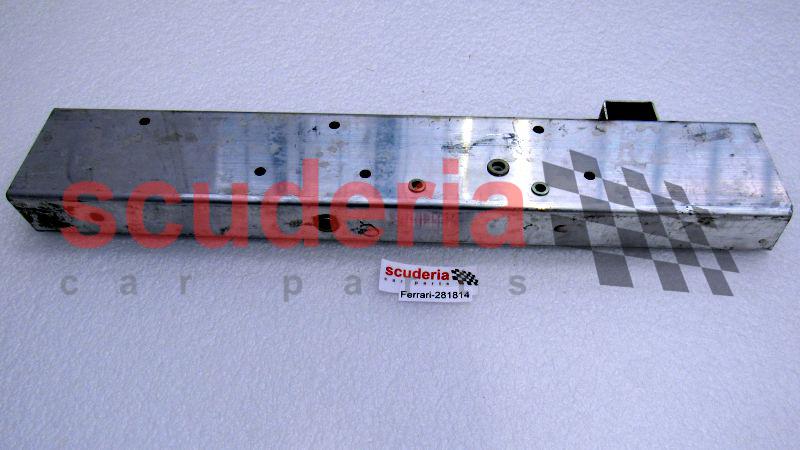

	281814	左サイドアッパーフロントストラット	$208.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	299582	スクリュー	$1.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	271283	スクリュー	$5.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	277723	スクリュー	$5.96	注文するには

写真	部品番号	説明	価格(各)	ストック

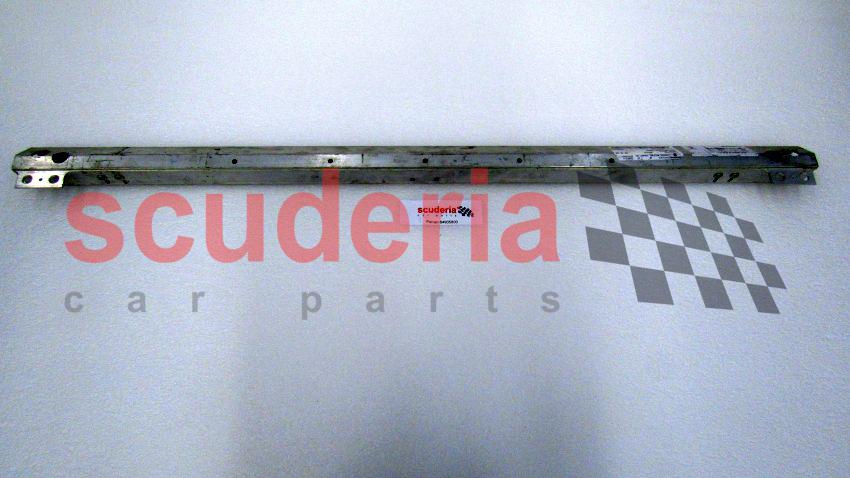

	84905800	フロントバンパークロスメンバー	$1,075.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	14639591	リベット	$1.56	注文するには

写真	部品番号	説明	価格(各)	ストック

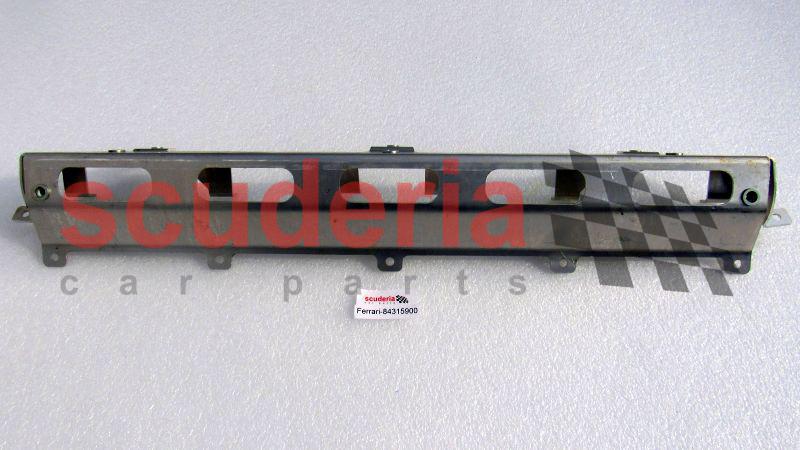

	84315900	バンパーシェルフクロスメンバー	$802.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	14639591	リベット	$1.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	84337900	リッドロックファスナーブラケット	$139.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	84926500	右側ラテラルバンパー取付ブラケット	$93.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	84926600	左側ラテラルバンパー取付ブラケット	$93.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	84904100	フロント・ファスナー・ブラケット（右側エンジン・コンパートメント・カバー用	$336.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	84904300	左側エンジンルームカバー用フロントファスナーブラケット	$336.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	13028734	スクリュー	$0.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	284518	フロント加速度センサーのファスナーブラケット	$10.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	286137	右側ベルトガイド用ブラケット	$272.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	286136	左側ベルト巻き取り装置用ブラケット	$272.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	273911	右側アウターファイアウォールエンドピース	$133.17	注文するには
	273894	左側アウターファイアウォールエンドピース	$133.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	273211	右側フロントドア下部ヒンジ取り付け	$465.32	注文するには
	273220	左側フロントドア下部ヒンジ取り付け部	$465.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	84931800	アッパーリヤブラケット（右側フロントフェンダー用	$10.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	84931900	アッパーリヤブラケット（左側フロントフェンダー用	$10.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	16044434	スクリュー	$1.77	注文するには
	16043634	スクリュー	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	16044334	スクリュー	$7.73	注文するには
	16043634	スクリュー	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	10450690	シース付きブラケット	$0.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	330337	ストラットタワーコネクタークロスメンバースペーサー	$208.58	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	985278223	エンジンサブフレーム	985278223 エンジンサブフレーム	$13,971.22	1
2	279757	右側フロントロア	279757 右側フロントロア	$2,580.02	1
3	279756	左側フロントロア	279756 左側フロントロア	$2,745.45	1
4	289174	右側エンジンルーム内斜めブレース	289174 右側エンジンルーム内斜めブレース Applicable for GD	$529.50	1
4	278041	右側エンジンルーム内斜めブレース	278041 右側エンジンルーム内斜めブレース Not for GD	$593.69	1
5	293657	左側エンジンルーム内斜めブレース	293657 左側エンジンルーム内斜めブレース Applicable for GD	$401.13	1
5	278040	左側エンジンルーム内斜めブレース	278040 左側エンジンルーム内斜めブレース Not for GD	$593.69	1
6	321935	脱着式ストラットタワーコネクタークロスメンバー	321935 脱着式ストラットタワーコネクタークロスメンバー	$1,999.31	1
7	832844	フロントクロスメンバー完成品	832844 フロントクロスメンバー完成品	$706.01	1
8	12646704	ウォッシャー	12646704 ウォッシャー	$0.11	8
9	13028734	スクリュー	13028734 スクリュー M8 X 25	$0.50 MSRP: ~~2.25~~ (77.8% off)	4
10	13028734	スクリュー	13028734 スクリュー M8 X 25	$0.50 MSRP: ~~2.25~~ (77.8% off)	4
11	293651	右側アッパーエクスターナルファイアウォールブレース	293651 右側アッパーエクスターナルファイアウォールブレース Applicable for GD	$1,203.43	1
11	278045	右側アッパーエクスターナルファイアウォールブレース	278045 右側アッパーエクスターナルファイアウォールブレース Not for GD	$738.10	1
12	293659	左側アッパーエクスターナルファイアウォールブレース	293659 左側アッパーエクスターナルファイアウォールブレース Applicable for GD	$401.13	1
12	278044	左側アッパーエクスターナルファイアウォールブレース	278044 左側アッパーエクスターナルファイアウォールブレース Not for GD	$738.10	1
13	270672	ピラーと右側フロントロアとの連結	270672 ピラーと右側フロントロアとの連結	$199.18	1
14	270670	ピラーと左側フロントロアとの連結	270670 ピラーと左側フロントロアとの連結	$240.67	1
15	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 18	$0.31	3
16	303385	クリップ	303385 クリップ	$0.28	1
17	328223	左側フロントサスペンションマウントキャスト	328223 左側フロントサスペンションマウントキャスト ; Applicable for GD	$11,957.45	1
17	321509	左側フロントサスペンションマウントキャスト	321509 左側フロントサスペンションマウントキャスト ; Not for GD	$11,957.45	1
18	328225	右側フロントサスペンションマウントキャスト	328225 右側フロントサスペンションマウントキャスト ; Applicable for GD	$11,957.45	1
18	321507	右側フロントサスペンションマウントキャスト	321507 右側フロントサスペンションマウントキャスト ; Not for GD	$11,957.45	1
19	292301	フロントサブフレームクロスメンバー	292301 フロントサブフレームクロスメンバー	$770.19	1
20	273384	右側フロント斜めサブフレームブレース	273384 右側フロント斜めサブフレームブレース	$336.95	1
21	293665	左側フロント斜めサブフレームブレース	293665 左側フロント斜めサブフレームブレース ; Applicable for GD	$544.70	1
21	281312	左側フロント斜めサブフレームブレース	281312 左側フロント斜めサブフレームブレース ; Not for GD	$286.67	1
22	292691	右サイドロアエクストルージョン	292691 右サイドロアエクストルージョン ; Applicable for GD	$304.86	1
22	281627	右側下部エクストルージョン	281627 右側下部エクストルージョン ; Not for GD	$770.19	1
23	281628	左サイド下部エクストルージョン	281628 左サイド下部エクストルージョン ; Not for GD	$770.19	1
23	292692	左側ロアエクストルージョン	292692 左側ロアエクストルージョン ; Applicable for GD	$304.86	1
24	293653	右側中央対角ファイヤーウォールブレース	293653 右側中央対角ファイヤーウォールブレース ; Applicable for GD	$544.70	1
24	274299	右側中央対角ファイヤーウォールブレース	274299 右側中央対角ファイヤーウォールブレース ; Not for GD	$1,187.39	1
25	291607	左側中央対角ファイヤーウォールブレース	291607 左側中央対角ファイヤーウォールブレース ; Applicable for GD	$465.32	1
25	274282	左側中央対角ファイヤーウォールブレース	274282 左側中央対角ファイヤーウォールブレース ; Not for GD	$946.70	1
26	293717	右側斜め下ファイヤーウォールブレース	293717 右側斜め下ファイヤーウォールブレース ; Applicable for GD	$673.92	1
26	273379	右側斜め下ファイヤーウォールブレース	273379 右側斜め下ファイヤーウォールブレース ; Not for GD	$867.93	1
27	293716	左側斜め下ファイヤーウォールブレース	293716 左側斜め下ファイヤーウォールブレース ; Applicable for GD	$673.92	1
27	281551	左側斜め下ファイヤーウォールブレース	281551 左側斜め下ファイヤーウォールブレース ; Not for GD	$1,026.93	1
28	276432	右側中央斜め内側ファイアウォールブレース	276432 右側中央斜め内側ファイアウォールブレース	$298.80	1
29	291615	左側中央斜め内側ファイヤーウォールブレース	291615 左側中央斜め内側ファイヤーウォールブレース ; Applicable for GD	$401.13	1
29	276429	左側中央斜め内側ファイヤーウォールブレース	276429 左側中央斜め内側ファイヤーウォールブレース ; Not for GD	$301.02	1
30	277806	右側フロントクラッシュボックスクロスメンバーストラット	277806 右側フロントクラッシュボックスクロスメンバーストラット	$1,155.29	1
31	281789	左側フロントクラッシュボックスクロスメンバーストラット	281789 左側フロントクラッシュボックスクロスメンバーストラット	$1,155.29	1
32	292357	右側ロアフロントストラット	292357 右側ロアフロントストラット	$882.51	1
33	281316	左側ロアフロントストラット	281316 左側ロアフロントストラット	$882.51	1
34	281813	右側アッパーフロントストラット	281813 右側アッパーフロントストラット	$208.58	1
35	281814	左サイドアッパーフロントストラット	281814 左サイドアッパーフロントストラット	$208.58	1
36	299582	スクリュー	299582 スクリュー M10 X 1.25 X 40	$1.26	6
37	271283	スクリュー	271283 スクリュー M10 X 1.25 X 70	$5.96	6
38	277723	スクリュー	277723 スクリュー M10 X 1.25 X 55	$5.96	4
39	84905800	フロントバンパークロスメンバー	84905800 フロントバンパークロスメンバー	$1,075.06	1
40	14639591	リベット	14639591 リベット	$1.56	7
41	84315900	バンパーシェルフクロスメンバー	84315900 バンパーシェルフクロスメンバー	$802.28	1
42	14639591	リベット	14639591 リベット	$1.56	11
43	84337900	リッドロックファスナーブラケット	84337900 リッドロックファスナーブラケット	$139.58	1
44	84926500	右側ラテラルバンパー取付ブラケット	84926500 右側ラテラルバンパー取付ブラケット	$93.05	1
45	84926600	左側ラテラルバンパー取付ブラケット	84926600 左側ラテラルバンパー取付ブラケット	$93.05	1
46	84904100	フロント・ファスナー・ブラケット（右側エンジン・コンパートメント・カバー用	84904100 フロント・ファスナー・ブラケット（右側エンジン・コンパートメント・カバー用	$336.95	1
47	84904300	左側エンジンルームカバー用フロントファスナーブラケット	84904300 左側エンジンルームカバー用フロントファスナーブラケット	$336.95	1
48	13028734	スクリュー	13028734 スクリュー M8 X 25	$0.50 MSRP: ~~2.25~~ (77.8% off)	8
49	84653800	ウォッシャー	84653800 ウォッシャー	$5.46	8
50	284518	フロント加速度センサーのファスナーブラケット	284518 フロント加速度センサーのファスナーブラケット	$10.26	2
51	286137	右側ベルトガイド用ブラケット	286137 右側ベルトガイド用ブラケット	$272.34	1
52	286136	左側ベルト巻き取り装置用ブラケット	286136 左側ベルト巻き取り装置用ブラケット	$272.34	1
53	273911	右側アウターファイアウォールエンドピース	273911 右側アウターファイアウォールエンドピース	$133.17	1
53	273894	左側アウターファイアウォールエンドピース	273894 左側アウターファイアウォールエンドピース	$133.17	1
54	273211	右側フロントドア下部ヒンジ取り付け	273211 右側フロントドア下部ヒンジ取り付け	$465.32	1
54	273220	左側フロントドア下部ヒンジ取り付け部	273220 左側フロントドア下部ヒンジ取り付け部	$465.32	1
55	84931800	アッパーリヤブラケット（右側フロントフェンダー用	84931800 アッパーリヤブラケット（右側フロントフェンダー用	$10.42	1
56	84931900	アッパーリヤブラケット（左側フロントフェンダー用	84931900 アッパーリヤブラケット（左側フロントフェンダー用	$10.42	1
57	16044434	スクリュー	16044434 スクリュー M8 X 60	$1.77	2
57	16043634	スクリュー	16043634 スクリュー M8 X 25	$0.21	2
58	16044334	スクリュー	16044334 スクリュー M8 X 55	$7.73	2
58	16043634	スクリュー	16043634 スクリュー M8 X 25	$0.21	2
59	84653800	ウォッシャー	84653800 ウォッシャー	$5.46	8
60	84653800	ウォッシャー	84653800 ウォッシャー	$5.46	8
61	10450690	シース付きブラケット	10450690 シース付きブラケット	$0.70 MSRP: ~~1.70~~ (58.8% off)	3
64	330337	ストラットタワーコネクタークロスメンバースペーサー	330337 ストラットタワーコネクタークロスメンバースペーサー	$208.58	2
