燃料タンクとポンプ

Ferrari F50

自分の役割を見つける

Ferrari F50 - 燃料タンクとポンプ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
160854 インナータンクプロテクション $3,228.44 注文するには
写真 部品番号 説明 価格(各) ストック
164240 燃料タンク $17,048.84 注文するには
写真 部品番号 説明 価格(各) ストック
166607 フローティングバルブ $129.06 注文するには
写真 部品番号 説明 価格(各) ストック
168220 スクリューカラー 中国、アメリカ、カナダ、日本に適用されます。NO.から適用。90609 DCTギヤボックス用 268210-に置き換わる。 $1.52 注文するには
写真 部品番号 説明 価格(各) ストック

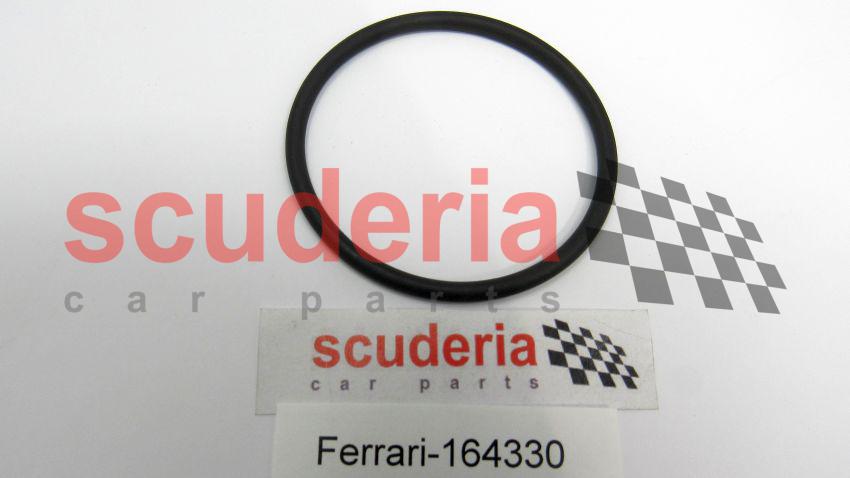

164330 ガスケット $3.19 注文するには
写真 部品番号 説明 価格(各) ストック
154102 ガスケット $6.66 注文するには
写真 部品番号 説明 価格(各) ストック
152371 ガスケット $105.97 注文するには
写真 部品番号 説明 価格(各) ストック
164499 ユニオンフランジ $256.72 注文するには
写真 部品番号 説明 価格(各) ストック
164329 スクリュー $0.81 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
13000790 スクリューカラー $0.75 注文するには
写真 部品番号 説明 価格(各) ストック
153139 ラバーパイプ $106.49 注文するには
写真 部品番号 説明 価格(各) ストック
165751 フィラー $802.28 注文するには
写真 部品番号 説明 価格(各) ストック
152840 ガスケット $25.66 注文するには
写真 部品番号 説明 価格(各) ストック
152839 ユニオンフレーム $50.84 注文するには
写真 部品番号 説明 価格(各) ストック
155998 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
180320 タンクプラグ $699.73 注文するには
写真 部品番号 説明 価格(各) ストック
165918 スタッド $25.72 注文するには
写真 部品番号 説明 価格(各) ストック
151768 ガスケット $18.09 注文するには
写真 部品番号 説明 価格(各) ストック
149626 左側ポンプカバー $625.78 注文するには
写真 部品番号 説明 価格(各) ストック
148736 ポンプ用ブラケット $4.64 注文するには
写真 部品番号 説明 価格(各) ストック
13577724 ウォッシャー $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
103388 ネジ切りインサート $13.10 注文するには
写真 部品番号 説明 価格(各) ストック
134233 Oリング $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
134713 プラグ $13.10 注文するには
写真 部品番号 説明 価格(各) ストック
160861 フューエルレベルインジケーターコントロール $238.83 注文するには
写真 部品番号 説明 価格(各) ストック
154802 ガスケット $30.47 注文するには
写真 部品番号 説明 価格(各) ストック
149624 右側ポンプカバー $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
148738 ポンプ用ブラケット $3.60 注文するには
写真 部品番号 説明 価格(各) ストック
13577724 ウォッシャー $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
151779 ガスケット $6.06 注文するには
写真 部品番号 説明 価格(各) ストック
160862 燃料ポンプ一式 $1,424.06 注文するには
写真 部品番号 説明 価格(各) ストック
11000924 スタッドボルト $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
126807 防振パッド $39.39 注文するには
写真 部品番号 説明 価格(各) ストック
11270160 ウォッシャー $1.57 注文するには
写真 部品番号 説明 価格(各) ストック
10183217 ユニオン用プラグ $87.60 注文するには
写真 部品番号 説明 価格(各) ストック
155592 フューエルポンプ $719.80 注文するには
写真 部品番号 説明 価格(各) ストック
170058 ユニオン $92.32 注文するには
写真 部品番号 説明 価格(各) ストック
170068 パイプ $99.96 注文するには
写真 部品番号 説明 価格(各) ストック
13000790 スクリューカラー $0.75 注文するには
写真 部品番号 説明 価格(各) ストック
15671101 スクリュー $1.72 注文するには
写真 部品番号 説明 価格(各) ストック
170059 ブラケット $29.56 注文するには
写真 部品番号 説明 価格(各) ストック
13677911 ナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
142741 フューエルフィルターチャンバー $22.61 注文するには
写真 部品番号 説明 価格(各) ストック

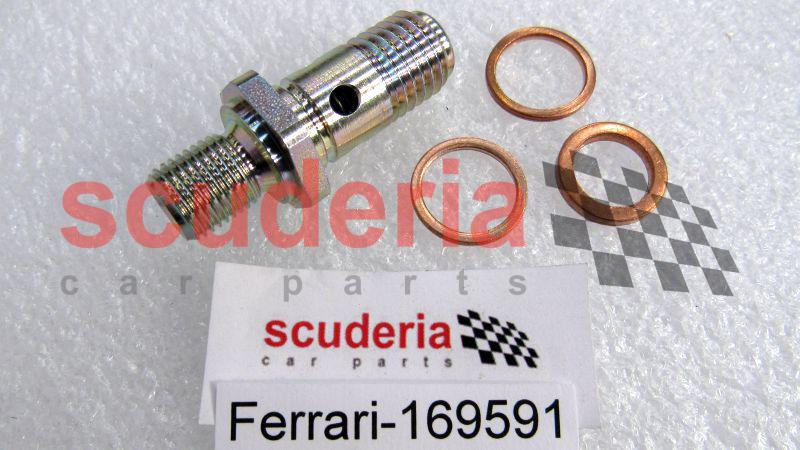

169591 ノンリターンバルブ $105.97 注文するには
すべて見る

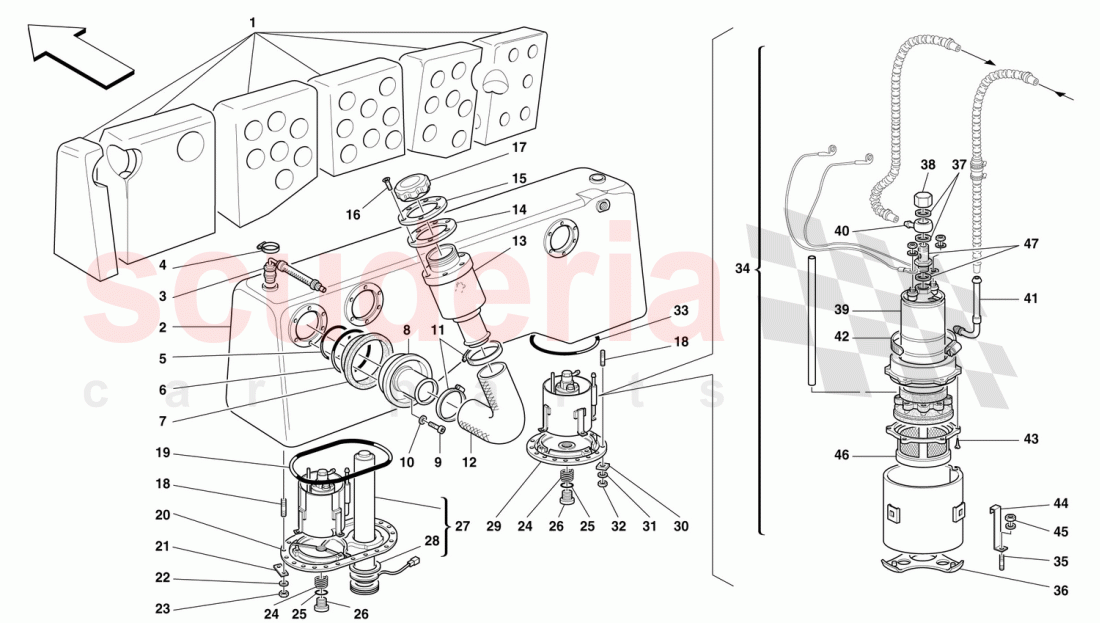

FUEL TANK AND PUMP of Ferrari Ferrari F50 ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 168221
スクリューカラー
As an alternative 		$4.30 2
- 168220
スクリューカラー 中国、アメリカ、カナダ、日本に適用されます。NO.から適用。90609 DCTギヤボックス用 268210-に置き換わる。 		$1.52 2
1 160854
インナータンクプロテクション 		$3,228.44 1
2 164240
燃料タンク 		$17,048.84 1
3 166607
フローティングバルブ 		$129.06 (32.8% off) 2
4 168220
スクリューカラー 中国、アメリカ、カナダ、日本に適用されます。NO.から適用。90609 DCTギヤボックス用 268210-に置き換わる。
Not as spare part now / Replaced by 168220 		$1.52 2
5 164330
ガスケット 		$3.19 1
6 154102
ガスケット 		$6.66 1
7 152371
ガスケット 		$105.97 (28.2% off) 1
8 164499
ユニオンフランジ 		$256.72 1
9 164329
スクリュー 		$0.81 6
10 11197774
ウォッシャー 		$0.06 (80% off) 6
11 13000790
スクリューカラー 		$0.75 (66.7% off) 2
12 153139
ラバーパイプ 		$106.49 1
13 165751
フィラー 		$802.28 1
14 152840
ガスケット 		$25.66 1
15 152839
ユニオンフレーム 		$50.84 1
16 155998
スクリュー 		- 6 Enquire
17 180320
タンクプラグ 		$699.73 (14.9% off) 1
18 165918
スタッド 		$25.72 40
19 151768
ガスケット 		$18.09 1
20 149626
左側ポンプカバー 		$625.78 1
21 148736
ポンプ用ブラケット 		$4.64 4
22 13577724
ウォッシャー 		$2.01 24
23 14059290
ナット 		$1.36 24
24 103388
ネジ切りインサート 		$13.10 (39.4% off) 2
25 134233
Oリング 		$0.45 (70% off) 2
26 134713
プラグ 		$13.10 (29.2% off) 2
27 160861
フューエルレベルインジケーターコントロール
CONTROL 		$238.83 1
28 154802
ガスケット 		$30.47 (17.8% off) 1
29 149624
右側ポンプカバー 		$336.95 1
30 148738
ポンプ用ブラケット 		$3.60 4
31 13577724
ウォッシャー 		$2.01 16
32 14059290
ナット 		$1.36 16
33 151779
ガスケット 		$6.06 (10.9% off) 1
34 160862
燃料ポンプ一式 		$1,424.06 2
35 11000924
スタッドボルト 		$1.41 8
36 126807
防振パッド 		$39.39 2
37 11270160
ウォッシャー 		$1.57 4
38 10183217
ユニオン用プラグ 		$87.60 2
39 155592
フューエルポンプ 		$719.80 2
40 170058
ユニオン 		$92.32 2
41 170068
パイプ 		$99.96 2
42 13000790
スクリューカラー 		$0.75 (66.7% off) 2
43 15671101
スクリュー 		$1.72 12
44 170059
ブラケット 		$29.56 8
45 13677911
ナット 		- 8 Enquire
46 142741
フューエルフィルターチャンバー 		$22.61 2
47 169591
ノンリターンバルブ 		$105.97 2
