REAR SUBSTRUCTURE of Ferrari Ferrari F8 Tributo USA

すべて見る

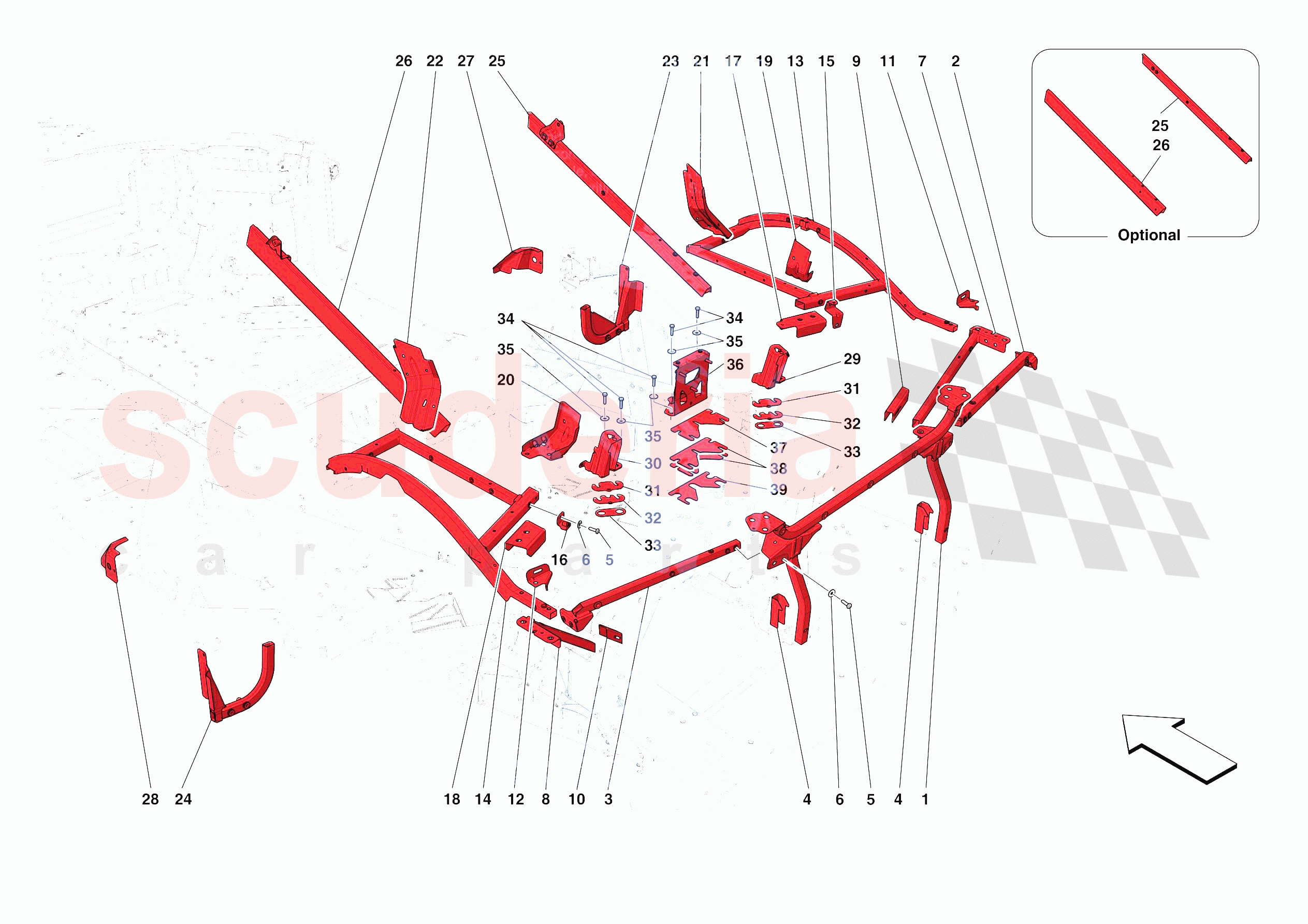

Ferrari F8 Tributo USA - リアサブストラクチャー

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	985905310	リアフレーム	$692.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	985874802	コンプリート右サイドコネクション	$299.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	985874800	左サイドコネクション完成品	$299.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	86743611	リアアジャスター用ブラケット	$199.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86439311	右側シャーシに接続する下部押し出しエレメント	$251.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	86439111	左側シャーシに接続する下部押し出しエレメント	$251.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	86743511	右側ラテラルアジャスター用ブラケット	$199.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	86743411	左側ラテラルアジャスター用ブラケット	$199.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	855097	右側テールライト取付ブラケット	$14.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	855093	左側テールライト取付ブラケット	$14.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	86674311	右側リアフランクトレリス	$598.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	86674511	左サイド・リア・フランク・トレリス	$598.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	87168911	右側エバップ。EM.コントロールシステムパイプ取付ブラケット	$204.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	87805311	左側エバップEM.コントロールシステムパイプ取付ブラケット	$149.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	86675611	右側リアアッパートレリスマウントブラケット	$217.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	86675711	左サイド・アッパー・リア・トレリス・マウント・ブラケット	$204.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	86696011	リア右サイドサブフレーム取付ブラケット	$251.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	86695811	リア左サイドサブフレーム取付ブラケット	$251.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86675011	センター右側下部構造取付ブラケット	$236.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	86675211	センター左サイド下部構造取付ブラケット	$236.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	87762311	RHインタークーラー取り付けチューブ	$488.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	87762211	LHインタークーラーマウントチューブ	$456.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	86676811	右サイドボックスエレメント補強チューブ	$346.39	注文するには
	985809877	右サイドボックスエレメント補強チューブ	$377.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	86676711	左サイドボックスエレメント補強チューブ	$362.13	注文するには
	985809867	左サイドボックスエレメント補強チューブ	$377.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	86696111	フロントロアーマウンティングブラケット（右サイドフェンダー用	$236.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	86695911	フロントロアーマウントブラケット（左サイドフェンダー用	$220.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	87915900	エンジンルームリッドファスナーブッシュ用右サイドブラケット	$456.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	86495700	エンジンルームリッドファスナーブッシュ用左側ブラケット	$456.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	82119700	シム	$4.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	81905000	シム	$3.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	81905100	バッファブラケット用スペーサー	$1.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	231625	スクリュー	$0.71	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12647724	ウォッシャー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	87388611	エンジンコンパートメントリッドロックブラケット	$271.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	87231900	エンジンコンパートメントリッドロックシム	$15.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	87231800	エンジンコンパートメントリッドロックシム	$9.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	87232000	ロックスペーサー	$3.42	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
0001	985905310	リアフレーム	985905310 リアフレーム	$692.81	1
0002	985874802	コンプリート右サイドコネクション	985874802 コンプリート右サイドコネクション	$299.16	1
0003	985874800	左サイドコネクション完成品	985874800 左サイドコネクション完成品	$299.16	1
0004	86743611	リアアジャスター用ブラケット	86743611 リアアジャスター用ブラケット	$199.29	2
0005	10902424	スクリュー IN STOCK	10902424 スクリュー M6 X 20 IN STOCK	$0.16 MSRP: ~~0.70~~ (77.1% off)	18
0006	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	18
0007	86439311	右側シャーシに接続する下部押し出しエレメント	86439311 右側シャーシに接続する下部押し出しエレメント	$251.92	1
0008	86439111	左側シャーシに接続する下部押し出しエレメント	86439111 左側シャーシに接続する下部押し出しエレメント	$251.92	1
0009	86743511	右側ラテラルアジャスター用ブラケット	86743511 右側ラテラルアジャスター用ブラケット	$199.29	1
0010	86743411	左側ラテラルアジャスター用ブラケット	86743411 左側ラテラルアジャスター用ブラケット	$199.29	1
0011	855097	右側テールライト取付ブラケット	855097 右側テールライト取付ブラケット	$14.95	1
0012	855093	左側テールライト取付ブラケット	855093 左側テールライト取付ブラケット	$14.95	1
0013	86674311	右側リアフランクトレリス	86674311 右側リアフランクトレリス	$598.33	1
0014	86674511	左サイド・リア・フランク・トレリス	86674511 左サイド・リア・フランク・トレリス	$598.33	1
0015	87168911	右側エバップ。EM.コントロールシステムパイプ取付ブラケット IN STOCK	87168911 右側エバップ。EM.コントロールシステムパイプ取付ブラケット IN STOCK	$204.69	1
0016	87805311	左側エバップEM.コントロールシステムパイプ取付ブラケット	87805311 左側エバップEM.コントロールシステムパイプ取付ブラケット	$149.56	1
0017	86675611	右側リアアッパートレリスマウントブラケット	86675611 右側リアアッパートレリスマウントブラケット	$217.40	1
0018	86675711	左サイド・アッパー・リア・トレリス・マウント・ブラケット	86675711 左サイド・アッパー・リア・トレリス・マウント・ブラケット	$204.69	1
0019	86696011	リア右サイドサブフレーム取付ブラケット	86696011 リア右サイドサブフレーム取付ブラケット	$251.92	1
0020	86695811	リア左サイドサブフレーム取付ブラケット IN STOCK	86695811 リア左サイドサブフレーム取付ブラケット IN STOCK	$251.92	1
0021	86675011	センター右側下部構造取付ブラケット	86675011 センター右側下部構造取付ブラケット	$236.16	1
0022	86675211	センター左サイド下部構造取付ブラケット	86675211 センター左サイド下部構造取付ブラケット	$236.16	1
0023	87762311	RHインタークーラー取り付けチューブ	87762311 RHインタークーラー取り付けチューブ	$488.10	1
0024	87762211	LHインタークーラーマウントチューブ	87762211 LHインタークーラーマウントチューブ	$456.63	1
0025	86676811	右サイドボックスエレメント補強チューブ	86676811 右サイドボックスエレメント補強チューブ Request ASM authorisation	$346.39	1
0025	985809877	右サイドボックスエレメント補強チューブ	985809877 右サイドボックスエレメント補強チューブ Naked weave carbon engine subframe - Request ASM authorisation	$377.89	1
0026	86676711	左サイドボックスエレメント補強チューブ	86676711 左サイドボックスエレメント補強チューブ Request ASM authorisation	$362.13	1
0026	985809867	左サイドボックスエレメント補強チューブ	985809867 左サイドボックスエレメント補強チューブ Naked weave carbon engine subframe - Request ASM authorisation	$377.89	1
0027	86696111	フロントロアーマウンティングブラケット（右サイドフェンダー用	86696111 フロントロアーマウンティングブラケット（右サイドフェンダー用	$236.16	1
0028	86695911	フロントロアーマウントブラケット（左サイドフェンダー用	86695911 フロントロアーマウントブラケット（左サイドフェンダー用	$220.42	1
0029	87915900	エンジンルームリッドファスナーブッシュ用右サイドブラケット	87915900 エンジンルームリッドファスナーブッシュ用右サイドブラケット	$456.63	1
0030	86495700	エンジンルームリッドファスナーブッシュ用左側ブラケット	86495700 エンジンルームリッドファスナーブッシュ用左側ブラケット	$456.63	1
0031	82119700	シム	82119700 シム Th. 3 mm	$4.50	2
0032	81905000	シム	81905000 シム Th. 1 mm	$3.64	2
0033	81905100	バッファブラケット用スペーサー	81905100 バッファブラケット用スペーサー	$1.81	2
0034	231625	スクリュー IN STOCK	231625 スクリュー M6 X 25 IN STOCK	$0.71	7
0035	12647724	ウォッシャー IN STOCK	12647724 ウォッシャー IN STOCK	$0.16	7
0036	87388611	エンジンコンパートメントリッドロックブラケット	87388611 エンジンコンパートメントリッドロックブラケット	$271.76	1
0037	87231900	エンジンコンパートメントリッドロックシム	87231900 エンジンコンパートメントリッドロックシム Th. 3 mm	$15.12	1
0038	87231800	エンジンコンパートメントリッドロックシム	87231800 エンジンコンパートメントリッドロックシム Th. 1 mm	$9.11	2
0039	87232000	ロックスペーサー	87232000 ロックスペーサー	$3.42	1
