車両リフトシステム

Ferrari FF

自分の役割を見つける

Ferrari FF - 車両リフトシステム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
328447 電動ポンプ £1,989.36 注文するには
257972 電動ポンプ £2,151.43 注文するには
写真 部品番号 説明 価格(各) ストック
256502 ガスケット £0.45 注文するには
写真 部品番号 説明 価格(各) ストック
255281 アダプターユニオン £49.32 注文するには
写真 部品番号 説明 価格(各) ストック
268425 ポンプ取り付けブラケット £79.42 注文するには
314656 ポンプ取り付けブラケット £117.04 注文するには
写真 部品番号 説明 価格(各) ストック
264740 バス £0.58 注文するには
写真 部品番号 説明 価格(各) ストック
264917 断熱 £83.60 注文するには
285319 断熱 £94.04 注文するには
写真 部品番号 説明 価格(各) ストック
304224 スクリュー £8.36 注文するには
写真 部品番号 説明 価格(各) ストック
255048 グロメットシム £1.62 在庫あり
写真 部品番号 説明 価格(各) ストック
255047 ケーブルグロメット £2.17 注文するには
写真 部品番号 説明 価格(各) ストック
260390 フローセパレーター £1,347.73 注文するには
写真 部品番号 説明 価格(各) ストック
210246 スクリュー £0.95 在庫あり
写真 部品番号 説明 価格(各) ストック
13578305 ウォッシャー £0.06 注文するには
写真 部品番号 説明 価格(各) ストック
328418 ポンプからフローセパレーターへの配管 £48.48 注文するには
268838 ポンプからフローセパレーターへの配管 £125.40 注文するには
写真 部品番号 説明 価格(各) ストック
268839 セパレーターから三方ディストリビューターブロックへのパイプ £74.40 注文するには
写真 部品番号 説明 価格(各) ストック
269858 ディストリビューターブロック £25.07 注文するには
写真 部品番号 説明 価格(各) ストック
268173 バス £25.07 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 £0.86 在庫あり
写真 部品番号 説明 価格(各) ストック
268840 三方ユニオンから後部右側車輪セクションへのパイプ £150.48 注文するには
写真 部品番号 説明 価格(各) ストック
268842 スリーウェイ・ユニオンからリア左側ホイール・セクションへのパイプ £150.48 注文するには
写真 部品番号 説明 価格(各) ストック
271154 セクションから左側後輪へのパイプ £74.40 注文するには
写真 部品番号 説明 価格(各) ストック
274976 リヤセクションパイプ £259.17 注文するには
写真 部品番号 説明 価格(各) ストック
268846 フロントアンダーセクションから3ウェイユニオンへのパイプ £150.48 注文するには
写真 部品番号 説明 価格(各) ストック
269858 ディストリビューターブロック £25.07 注文するには
写真 部品番号 説明 価格(各) ストック
268173 バス £25.07 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 £0.86 在庫あり
写真 部品番号 説明 価格(各) ストック
271160 スリーウェイ・ユニオンからフロント右側ホイール・セクションへのパイプ £150.48 注文するには
写真 部品番号 説明 価格(各) ストック
271161 右側フロントセクションからフレキシブルホースへのパイプ £74.40 注文するには
写真 部品番号 説明 価格(各) ストック
271158 3ウェイユニオンからフロント左側ホイールセクションへのパイプ £150.48 注文するには
写真 部品番号 説明 価格(各) ストック
271159 左側フロントセクションからフレキシブルホースへのパイプ £37.61 注文するには
写真 部品番号 説明 価格(各) ストック
83676100 ヒートシールド £167.20 注文するには
写真 部品番号 説明 価格(各) ストック
234285 クリップ £0.40 在庫あり
写真 部品番号 説明 価格(各) ストック
271155 セクションから右側後輪へのパイプ £74.40 注文するには
写真 部品番号 説明 価格(各) ストック
234284 クリップ £0.37 在庫あり
写真 部品番号 説明 価格(各) ストック
116374 クリップ £1.44 在庫あり
写真 部品番号 説明 価格(各) ストック
271901 フロント左サイドブラケット £21.73 注文するには
写真 部品番号 説明 価格(各) ストック
271902 フロント右サイドブラケット £21.73 注文するには
写真 部品番号 説明 価格(各) ストック
271903 リア左サイドブラケット £20.05 注文するには
写真 部品番号 説明 価格(各) ストック
271905 リア右サイドブラケット £20.05 注文するには
写真 部品番号 説明 価格(各) ストック
272640 COMPL.リフトシステム点検カバー £28.42 注文するには
写真 部品番号 説明 価格(各) ストック
11566224 スクリュー £0.22 注文するには
写真 部品番号 説明 価格(各) ストック
274974 フロアセクションパイプ £175.56 注文するには
写真 部品番号 説明 価格(各) ストック
262737 ラバーリテーナ £3.92 注文するには
写真 部品番号 説明 価格(各) ストック
275321 バックパネル上のリアクラッシュブラケット £27.58 注文するには
写真 部品番号 説明 価格(各) ストック
284283 サービスタブのリアクラッシュブラケット £34.27 注文するには
写真 部品番号 説明 価格(各) ストック
85824800 ネジ M5 X 16 £22.45 在庫あり
写真 部品番号 説明 価格(各) ストック
70004745 マレリ電動ポンプ交換キット £468.19 注文するには
写真 部品番号 説明 価格(各) ストック
14358924 スクリュー £0.25 注文するには
すべて見る

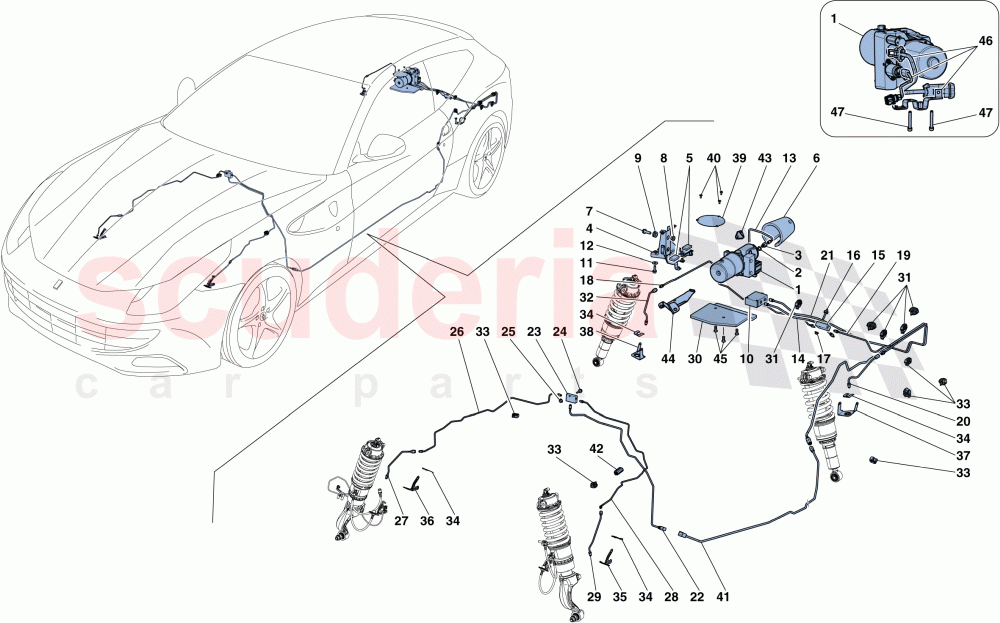

VEHICLE LIFT SYSTEM of Ferrari Ferrari FF ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 328447
電動ポンプ
257972枯渇後に適用可能 		£1,989.36 1
1 257972
電動ポンプ
枯渇後、電動ポンプ328447、ポンプからセパレーターへのパイプ328418 REF.13、キット70004745 REF.46、ブラケット314656 REF.4、断熱材285319 REF.6、ネジ14358924 REF.47、ECU 343008 TAB.134 REF.20を注文; この注記は、電動ポンプ257972が初めて328447に交換された車両にのみ適用されます。 		£2,151.43 1
2 256502
ガスケット
電動ポンプに適用 257972 REF.1 		£0.45 (34.8% off) 1
3 255281
アダプターユニオン
M12; 電動ポンプ 257972 REF.1に適用。 		£49.32 (5.1% off) 1
4 268425
ポンプ取り付けブラケット
電動ポンプに適用 257972 REF.1 		£79.42 (4.3% off) 1
4 314656
ポンプ取り付けブラケット
電動ポンプ用 328447 REF.1 		£117.04 (2.5% off) 1
5 264740
バス
40 X 24 MM 		£0.58 (6.5% off) 2
6 264917
断熱
電動ポンプに適用 257972 REF.1 		£83.60 (5% off) 1
6 285319
断熱
電動ポンプ用 328447 REF.1 		£94.04 1
7 304224
スクリュー
M10 X 1.5 X 28 		£8.36 (40.2% off) 2
8 255048
グロメットシム
在庫あり 		£1.62 (37.5% off) 2
9 255047
ケーブルグロメット 		£2.17 (36% off) 2
10 260390
フローセパレーター 		£1,347.73 (4.6% off) 1
11 210246
スクリュー
M8 X 25
在庫あり 		£0.95 (26.4% off) 2
12 13578305
ウォッシャー 		£0.06 (25% off) 2
13 328418
ポンプからフローセパレーターへの配管
電動ポンプ用 328447 REF.1 		£48.48 (6.8% off) 1
13 268838
ポンプからフローセパレーターへの配管
電動ポンプに適用 257972 REF.1 		£125.40 (10.4% off) 1
14 268839
セパレーターから三方ディストリビューターブロックへのパイプ 		£74.40 (3.4% off) 1
15 269858
ディストリビューターブロック 		£25.07 (7.1% off) 1
16 268173
バス 		£25.07 (7.1% off) 1
17 14059290
フランジ付きナット M6
在庫あり 		£0.86 (33.3% off) 1
18 268840
三方ユニオンから後部右側車輪セクションへのパイプ 		£150.48 (5.9% off) 1
19 268842
スリーウェイ・ユニオンからリア左側ホイール・セクションへのパイプ 		£150.48 (5.9% off) 1
20 271154
セクションから左側後輪へのパイプ 		£74.40 (3.4% off) 1
21 274976
リヤセクションパイプ 		£259.17 (4% off) 1
22 268846
フロントアンダーセクションから3ウェイユニオンへのパイプ 		£150.48 (5.9% off) 1
23 269858
ディストリビューターブロック 		£25.07 (7.1% off) 1
24 268173
バス 		£25.07 (7.1% off) 1
25 14059290
フランジ付きナット M6
在庫あり 		£0.86 (33.3% off) 1
26 271160
スリーウェイ・ユニオンからフロント右側ホイール・セクションへのパイプ 		£150.48 (5.9% off) 1
27 271161
右側フロントセクションからフレキシブルホースへのパイプ 		£74.40 (3.4% off) 1
28 271158
3ウェイユニオンからフロント左側ホイールセクションへのパイプ 		£150.48 (5.9% off) 1
29 271159
左側フロントセクションからフレキシブルホースへのパイプ 		£37.61 (3.5% off) 1
30 83676100
ヒートシールド 		£167.20 (7.1% off) 1
31 234285
クリップ
2コンパートメント
在庫あり 		£0.40 (37.5% off) 4
32 271155
セクションから右側後輪へのパイプ 		£74.40 (3.4% off) 1
33 234284
クリップ
1コンパートメント
在庫あり 		£0.37 (33.9% off) 5
34 116374
クリップ
在庫あり 		£1.44 (31.1% off) 4
35 271901
フロント左サイドブラケット 		£21.73 (5.5% off) 1
36 271902
フロント右サイドブラケット 		£21.73 (5.5% off) 1
37 271903
リア左サイドブラケット 		£20.05 (4.5% off) 1
38 271905
リア右サイドブラケット 		£20.05 (4.5% off) 1
39 272640
COMPL.リフトシステム点検カバー 		£28.42 (5.2% off) 1
40 11566224
スクリュー
M5 X 12 		£0.22 (37.1% off) 3
41 274974
フロアセクションパイプ 		£175.56 (7.6% off) 1
42 262737
ラバーリテーナ 		£3.92 (4.2% off) 1
43 275321
バックパネル上のリアクラッシュブラケット 		£27.58 (4.9% off) 1
44 284283
サービスタブのリアクラッシュブラケット 		£34.27 (4.8% off) 1
45 85824800
ネジ M5 X 16
在庫あり 		£22.45 (2.3% off) 3
46 70004745
マレリ電動ポンプ交換キット
電動ポンプ用 328447 REF.1 		£468.19 (6.4% off) 1
47 14358924
スクリュー
電動ポンプ用 328447 REF.1 		£0.25 (37.5% off) 2
