Ferrari GTC4Lusso - 潤滑システム：タンク

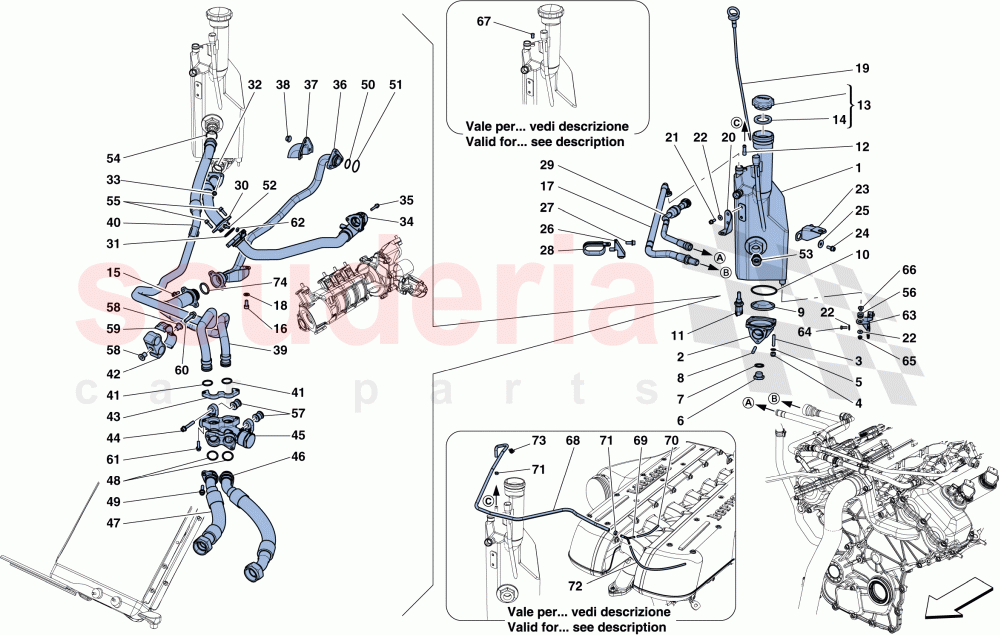

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	315833	オイルタンク	$4,241.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	210914	オイルタンクピックアップ	$564.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11500524	スタッドボルト	$0.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	293107	ネジプラグ	$90.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261460	COPPER WASHER 16 X 24 X 1.5	$0.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13541124	スタッドボルト	$23.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	100332	オイルピックアップフィルター	$20.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	125521	Oリング	$11.25	在庫あり

写真	部品番号	説明	価格(各)	ストック
	180137	温度センサー	$30.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	291502	コネクター	$72.52	注文するには
	291502	コネクター	$72.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	180320	タンクプラグ	$722.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	180585	オイルタンクキャップガスケット	$95.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231619	スクリュー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86768100	スクリュー	$0.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	315837	ベーパー・アスピレーター・パイプ	$230.38	注文するには
	315837	ベーパー・アスピレーター・パイプ	$230.38	注文するには
	317489	ベーパー・アスピレーター・パイプ	$82.06	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	270213	オイルディップスティック	$141.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	269835	ファスナーブラケット	$33.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	897538	スクリュー	$1.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	290317	マウント	$48.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	248471	スクリュー	$1.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	12647021	ウォッシャー	$0.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	267875	オイル・ベーパー・パイプ・ファスナー・ブラケット	$30.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.68	在庫あり

写真	部品番号	説明	価格(各)	ストック
	278451	シース付きブラケット	$12.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	315838	パイプコンプリート PCVバルブ付	$483.58	注文するには
	315838	パイプコンプリート PCVバルブ付	$483.58	注文するには
	317491	パイプコンプリート PCVバルブ付	$331.19	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	266763	オイルデリバリパイプ	$644.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	250880	ガスケット	$2.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	862084	ガスケット	$5.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	280761	オイルデリバリーパイプ～ポンプ	$460.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	231622	スクリュー	$0.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	319774	エンジンからのオイルリターンパイプ	$475.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	277001	シールド	$46.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット	$0.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	319775	オイルリターンパイプ	$402.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	266765	オイルリターンパイプ	$518.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	122791	Oリング	$2.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	249783	ラバーピロリーブロック	$12.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	258945	パイプリテーナフォーク	$25.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	304797	オイルサーモスタット一式	$792.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	288451	オイルデリバリパイプ	$419.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	287815	オイルリターンパイプ	$403.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	122791	Oリング	$2.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14454481	ガスケット	$6.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14453981	ガスケット	$0.47	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.68	在庫あり

写真	部品番号	説明	価格(各)	ストック
	138150	コネクター	$58.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	907923	DOWTY WASHER	$41.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231619	スクリュー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	812273	ケーブルグロメット	$1.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	267300	ダンピング・マウント	$12.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	243399	バス	$0.80	在庫あり

写真	部品番号	説明	価格(各)	ストック
	275627	プレート	$20.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	231624	スクリュー	$0.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231625	スクリュー	$0.65	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14498801	ウォッシャー	$0.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	319348	ブラケット（クリップ付き	$28.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	$0.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	149707	スペーサー	$1.17	在庫あり

写真	部品番号	説明	価格(各)	ストック
	219786	ネジプラグ	$16.72	注文するには
	219786	ネジプラグ	$16.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	159542	ラバーパイプ	$4.66	注文するには
	159542	ラバーパイプ	$4.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	258855	3ウェイコネクター	$46.76	在庫あり
	258855	3ウェイコネクター	$46.76	在庫あり

写真	部品番号	説明	価格(各)	ストック
	165608	ラバーパイプ	$2.72	注文するには
	165608	ラバーパイプ	$2.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	241986	ホースユニオン用カラー	$1.06	在庫あり
	241986	ホースユニオン用カラー	$1.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	291833	ラバーパイプ	$33.84	注文するには
	291833	ラバーパイプ	$33.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	248061	CLIP 10 X 3.8 BLACK	$2.23	注文するには
	248061	CLIP 10 X 3.8 BLACK	$2.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	139934	Oリング	$0.94	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	315833	オイルタンク	315833 オイルタンク	$4,241.12	1
2	210914	オイルタンクピックアップ在庫あり	210914 オイルタンクピックアップ在庫あり	$564.18 MSRP: ~~1,064.35~~ (47% off)	1
3	11500524	スタッドボルト	11500524 スタッドボルト	$0.39 MSRP: ~~1.00~~ (61% off)	4
4	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.51	4
5	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.07 MSRP: ~~0.30~~ (76.7% off)	4
6	293107	ネジプラグ	293107 ネジプラグ	$90.52	1
7	10261460	COPPER WASHER 16 X 24 X 1.5 在庫あり	10261460 COPPER WASHER 16 X 24 X 1.5 在庫あり	$0.36 MSRP: ~~1.00~~ (64% off)	1
8	13541124	スタッドボルト在庫あり	13541124 スタッドボルト在庫あり	$23.61	3
9	100332	オイルピックアップフィルター	100332 オイルピックアップフィルター	$20.74	1
10	125521	Oリング在庫あり	125521 Oリング在庫あり	$11.25	1
11	180137	温度センサー在庫あり	180137 温度センサー在庫あり	$30.37 MSRP: ~~32.99~~ (7.9% off)	1
12	291502	コネクター	291502 コネクター欧州GS、米国、カナダ、英国、米国ライト用ではありません。	$72.52	1
12	291502	コネクター	291502 コネクター EU GS、AUS、UKに適用。NO.まで適用150239	$72.52	1
13	180320	タンクプラグ	180320 タンクプラグ	$722.59 MSRP: ~~822.01~~ (12.1% off)	1
14	180585	オイルタンクキャップガスケット在庫あり	180585 オイルタンクキャップガスケット在庫あり	$95.09 MSRP: ~~113.57~~ (16.3% off)	1
15	231619	スクリュー在庫あり	231619 スクリュー M6 X 18 在庫あり	$0.31	2
16	86768100	スクリュー	86768100 スクリュー M8 X 16	$0.50	1
17	315837	ベーパー・アスピレーター・パイプ	315837 ベーパー・アスピレーター・パイプ欧州GS、オーストラリア、英国用。ASS.NO.まで。150240	$230.38	1
17	315837	ベーパー・アスピレーター・パイプ	315837 ベーパー・アスピレーター・パイプ米国、カナダ、米国のライトに適用。	$230.38	1
17	317489	ベーパー・アスピレーター・パイプ	317489 ベーパー・アスピレーター・パイプ欧州GS、米国、カナダ、英国、米国ライト用ではありません。	$82.06	1
17	317489	ベーパー・アスピレーター・パイプ	317489 ベーパー・アスピレーター・パイプ EU GS、AUS、UKに適用。NO.まで適用150239	$82.06	1
18	11193874	ウォッシャー在庫あり	11193874 ウォッシャー在庫あり	$0.07	1
19	270213	オイルディップスティック	270213 オイルディップスティック	$141.84	1
20	269835	ファスナーブラケット	269835 ファスナーブラケット	$33.84	1
21	897538	スクリュー	897538 スクリュー M6 X 14	$1.77	2
22	12643724	ウォッシャー在庫あり	12643724 ウォッシャー在庫あり	$0.07 MSRP: ~~0.50~~ (86% off)	7
23	290317	マウント	290317 マウント	$48.34	1
24	248471	スクリュー	248471 スクリュー M8 X 20	$1.07	2
25	12647021	ウォッシャー在庫あり	12647021 ウォッシャー在庫あり	$0.33	2
26	267875	オイル・ベーパー・パイプ・ファスナー・ブラケット	267875 オイル・ベーパー・パイプ・ファスナー・ブラケット	$30.22	1
27	248334	スクリュー在庫あり	248334 スクリュー M6 X 16 在庫あり	$0.68	1
28	278451	シース付きブラケット	278451 シース付きブラケット	$12.72	1
29	315838	パイプコンプリート PCVバルブ付	315838 パイプコンプリート PCVバルブ付欧州GS、オーストラリア、英国用。ASS.NO.まで。150240	$483.58	1
29	315838	パイプコンプリート PCVバルブ付	315838 パイプコンプリート PCVバルブ付米国、カナダ、米国のライトに適用。	$483.58	1
29	317491	パイプコンプリート PCVバルブ付	317491 パイプコンプリート PCVバルブ付欧州GS、米国、カナダ、英国、米国ライト用ではありません。	$331.19	1
29	317491	パイプコンプリート PCVバルブ付	317491 パイプコンプリート PCVバルブ付 EU GS、AUS、UKに適用。NO.まで適用150239	$331.19	1
30	266763	オイルデリバリパイプ	266763 オイルデリバリパイプ	$644.78	1
31	250880	ガスケット	250880 ガスケットエンジンガスケットセットも付属	$2.56	1
32	862084	ガスケット	862084 ガスケットエンジンガスケットセットも付属	$5.63	1
33	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.51	3
34	280761	オイルデリバリーパイプ～ポンプ	280761 オイルデリバリーパイプ～ポンプ	$460.80	1
35	231622	スクリュー在庫あり	231622 スクリュー M6 X 35 在庫あり	$0.36 MSRP: ~~0.50~~ (28% off)	3
36	319774	エンジンからのオイルリターンパイプ	319774 エンジンからのオイルリターンパイプ	$475.19	1
37	277001	シールド	277001 シールド	$46.73	1
38	14040711	ナット在庫あり	14040711 ナット在庫あり	$0.41	3
39	319775	オイルリターンパイプ	319775 オイルリターンパイプ	$402.98	1
40	266765	オイルリターンパイプ	266765 オイルリターンパイプ	$518.41	1
41	122791	Oリング在庫あり	122791 Oリング在庫あり	$2.26	2
42	249783	ラバーピロリーブロック	249783 ラバーピロリーブロック	$12.08	1
43	258945	パイプリテーナフォーク	258945 パイプリテーナフォーク	$25.78	1
44	231620	スクリュー在庫あり	231620 スクリュー M6 X 25 在庫あり	$0.33 MSRP: ~~0.35~~ (5.7% off)	2
45	304797	オイルサーモスタット一式	304797 オイルサーモスタット一式	$792.01 MSRP: ~~991.20~~ (20.1% off)	1
46	288451	オイルデリバリパイプ	288451 オイルデリバリパイプ	$419.10 MSRP: ~~533.38~~ (21.4% off)	1
47	287815	オイルリターンパイプ	287815 オイルリターンパイプ	$403.19 MSRP: ~~504.93~~ (20.1% off)	1
48	122791	Oリング在庫あり	122791 Oリング在庫あり	$2.26	2
49	231620	スクリュー在庫あり	231620 スクリュー M6 X 25 在庫あり	$0.33 MSRP: ~~0.35~~ (5.7% off)	2
50	14454481	ガスケット在庫あり	14454481 ガスケットエンジンガスケットセットも付属在庫あり	$6.99	1
51	14453981	ガスケット在庫あり	14453981 ガスケットエンジンガスケットセットも付属在庫あり	$0.47	1
52	248334	スクリュー在庫あり	248334 スクリュー M6 X 16 在庫あり	$0.68	1
53	138150	コネクター	138150 コネクター	$58.02	1
54	907923	DOWTY WASHER 在庫あり	907923 DOWTY WASHER 在庫あり	$41.23	1
55	231619	スクリュー在庫あり	231619 スクリュー M6 X 22 在庫あり	$0.31	2
56	812273	ケーブルグロメット	812273 ケーブルグロメット	$1.66	3
57	267300	ダンピング・マウント在庫あり	267300 ダンピング・マウント在庫あり	$12.39	3
58	243399	バス在庫あり	243399 バス在庫あり	$0.80	2
59	275627	プレート	275627 プレート	$20.14	1
60	231624	スクリュー在庫あり	231624 スクリュー M6 X 45 在庫あり	$0.44	1
61	231625	スクリュー在庫あり	231625 スクリュー M6 X 40 在庫あり	$0.65	3
62	14498801	ウォッシャー在庫あり	14498801 ウォッシャー在庫あり	$0.11 MSRP: ~~0.20~~ (45% off)	1
63	319348	ブラケット（クリップ付き	319348 ブラケット（クリップ付き	$28.79	1
64	10902424	スクリュー在庫あり	10902424 スクリュー M6 X 20 在庫あり	$0.15 MSRP: ~~0.70~~ (78.6% off)	2
65	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.51	3
66	149707	スペーサー在庫あり	149707 スペーサー在庫あり	$1.17 MSRP: ~~1.75~~ (33.1% off)	3
67	219786	ネジプラグ	219786 ネジプラグ米国、カナダ、米国のライトに適用。	$16.72	1
67	219786	ネジプラグ	219786 ネジプラグ欧州GS、オーストラリア、英国用。ASS.NO.まで。150240	$16.72	1
68	159542	ラバーパイプ	159542 ラバーパイプ欧州GS、米国、カナダ、英国、米国ライト用ではありません。	$4.66	1
68	159542	ラバーパイプ	159542 ラバーパイプ EU GS、AUS、UKに適用。NO.まで適用150239	$4.66	1
69	258855	3ウェイコネクター在庫あり	258855 3ウェイコネクター欧州GS、米国、カナダ、英国、米国ライト用ではありません。在庫あり	$46.76	1
69	258855	3ウェイコネクター在庫あり	258855 3ウェイコネクター EU GS、AUS、UKに適用。NO.まで適用150239 在庫あり	$46.76	1
70	165608	ラバーパイプ	165608 ラバーパイプ EU GS、AUS、UKに適用。NO.まで適用150239	$2.72	1
70	165608	ラバーパイプ	165608 ラバーパイプ欧州GS、米国、カナダ、英国、米国ライト用ではありません。	$2.72	1
71	241986	ホースユニオン用カラー在庫あり	241986 ホースユニオン用カラー欧州GS、米国、カナダ、英国、米国ライト用ではありません。在庫あり	$1.06	2
71	241986	ホースユニオン用カラー在庫あり	241986 ホースユニオン用カラー EU GS、AUS、UKに適用。NO.まで適用150239 在庫あり	$1.06	2
72	291833	ラバーパイプ	291833 ラバーパイプ欧州GS、米国、カナダ、英国、米国ライト用ではありません。	$33.84	1
72	291833	ラバーパイプ	291833 ラバーパイプ EU GS、AUS、UKに適用。NO.まで適用150239	$33.84	1
73	248061	CLIP 10 X 3.8 BLACK	248061 CLIP 10 X 3.8 BLACK 欧州GS、米国、カナダ、英国、米国ライト用ではありません。	$2.23	1
73	248061	CLIP 10 X 3.8 BLACK	248061 CLIP 10 X 3.8 BLACK EU GS、AUS、UKに適用。NO.まで適用150239	$2.23	1
74	139934	Oリング在庫あり	139934 Oリング在庫あり	$0.94 MSRP: ~~2.25~~ (58.2% off)	2
