REAR SUSPENSION - ARMS of Ferrari Ferrari Portofino Europe RH

すべて見る

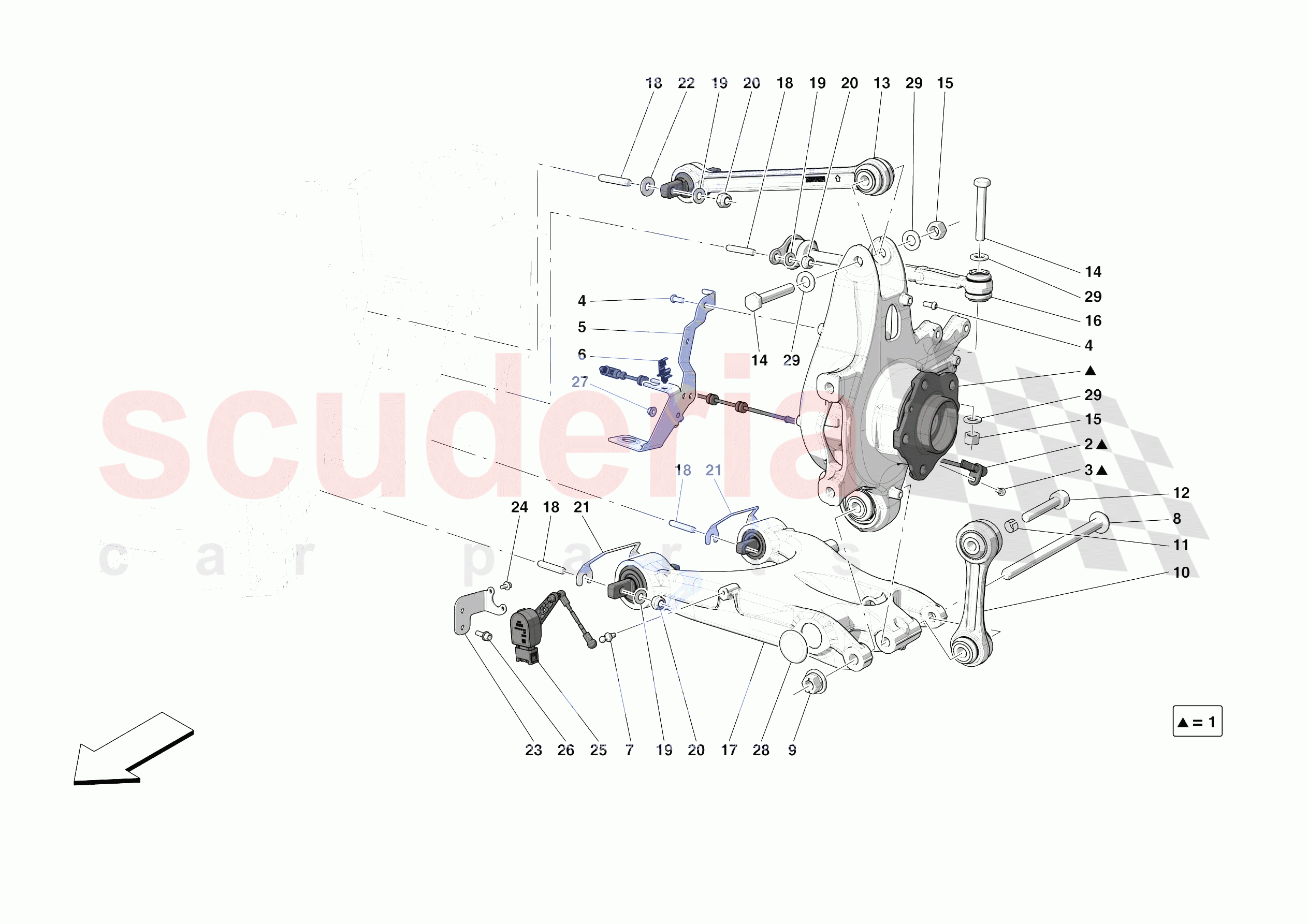

Ferrari Portofino Europe RH - リアサスペンション-アーム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	339247	完成品左側リアハブキャリア	お問い合わせ	注文するには
	339248	完成品右側リアハブキャリア	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	252514	ABSセンサー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	250657	ネジ M6 X 14	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	338394	左側リヤジョイントブラケット	お問い合わせ	注文するには
	338395	右側リアジョイントブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	291408	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	216973	ボールジョイント	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	238656	特殊ネジ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	238063	ナット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	259688	アンチローテーションリンケージ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	222956	コンペンセータリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	238258	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	259687	リアアッパーアーム	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15541434	スクリュー	お問い合わせ	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	203666	ナット M12	お問い合わせ	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	245161	タイロッド	お問い合わせ	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	314774	COMPL.下LHリアアーム	お問い合わせ	注文するには
	911176	LHロアリアアーム	お問い合わせ	注文するには
	896443	COMPL.下LHリアアーム	お問い合わせ	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	264528	ねじロッド 10 X 1.25	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496624	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	104114	ナット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	333338	調整シム	お問い合わせ	注文するには
	333339	調整シム	お問い合わせ	注文するには
	333340	キャンバー調整シム	お問い合わせ	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	12646821	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	820889	リア左サイドブラケット（モーションセンサー用	お問い合わせ	注文するには
	820890	モーションセンサー用ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	16284934	フランジ付きスクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	764759	リアモーションセンサー	お問い合わせ	注文するには
	984046	リアモーションセンサー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13046011	ナット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14507987	プラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496721	ウォッシャー	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
0001	339247	完成品左側リアハブキャリア	339247 完成品左側リアハブキャリア	-	1	Enquire
0001	339248	完成品右側リアハブキャリア	339248 完成品右側リアハブキャリア	-	1	Enquire
0002	252514	ABSセンサー	252514 ABSセンサー	-	2	Enquire
0004	250657	ネジ M6 X 14	250657 ネジ M6 X 14 M6 X 14	-	10	Enquire
0005	338394	左側リヤジョイントブラケット	338394 左側リヤジョイントブラケット	-	1	Enquire
0005	338395	右側リアジョイントブラケット	338395 右側リアジョイントブラケット	-	1	Enquire
0006	291408	クリップ	291408 クリップ	-	4	Enquire
0007	216973	ボールジョイント	216973 ボールジョイント Dual Mode Magneride	-	2	Enquire
0008	238656	特殊ネジ	238656 特殊ネジ M14 X 1.5 X 210	-	2	Enquire
0009	238063	ナット	238063 ナット	-	2	Enquire
0010	259688	アンチローテーションリンケージ	259688 アンチローテーションリンケージ	-	2	Enquire
0011	222956	コンペンセータリング	222956 コンペンセータリング	-	2	Enquire
0012	238258	スクリュー	238258 スクリュー M12 X 1.25 X 75	-	2	Enquire
0013	259687	リアアッパーアーム	259687 リアアッパーアーム	-	2	Enquire
0014	15541434	スクリュー ARRIVING SOON	15541434 スクリュー M12 X 1.25 X 80 ARRIVING SOON	-	4	Enquire
0015	203666	ナット M12 ARRIVING SOON	203666 ナット M12 ARRIVING SOON	-	4	Enquire
0016	245161	タイロッド ARRIVING SOON	245161 タイロッド ARRIVING SOON	-	2	Enquire
0017	314774	COMPL.下LHリアアーム	314774 COMPL.下LHリアアーム No longer supplied - Replaced by 329243	-	1	Enquire
0017	911176	LHロアリアアーム	911176 LHロアリアアーム For vehicles up to Ass.ly No. 178824, also order code 911175; Applicable after depletion of 329243	-	1	Enquire
0017	896443	COMPL.下LHリアアーム	896443 COMPL.下LHリアアーム No longer supplied - Replaced by 911176	-	1	Enquire
0017	911176	LHロアリアアーム	911176 LHロアリアアーム	-	1	Enquire
0017	314775	コンパルロアRHリアアーム	314775 コンパルロアRHリアアーム No longer supplied - Replaced by 329244	-	1	Enquire
0017	329244	コンパルロアRHリアアーム	329244 コンパルロアRHリアアーム Applies until depletion	-	1	Enquire
0017	896445	コンパルロアRHリアアーム	896445 コンパルロアRHリアアーム No longer supplied - Replaced by 911175	-	1	Enquire
0017	911175	右側リアロアアーム	911175 右側リアロアアーム For vehicles up to Ass.ly No. 178824, also order code 911176; Applicable after depletion of 329244	-	1	Enquire
0018	264528	ねじロッド 10 X 1.25	264528 ねじロッド 10 X 1.25	-	16	Enquire
0019	14496624	ウォッシャー	14496624 ウォッシャー D. 10.5-21 X 2	-	16	Enquire
0020	104114	ナット	104114 ナット	-	16	Enquire
0021	333338	調整シム	333338 調整シム Th. 0.5 mm	-	4	Enquire
0021	333339	調整シム	333339 調整シム Th. 1 mm	-	4	Enquire
0021	333340	キャンバー調整シム	333340 キャンバー調整シム Th. 1.5 mm	-	4	Enquire
0021	333341	調整シム	333341 調整シム Th. 2 mm	-	4	Enquire
0021	333342	調整シム	333342 調整シム Th. 2.5 mm	-	4	Enquire
0021	333343	調整シム	333343 調整シム Th. 3 mm	-	4	Enquire
0021	333344	調整シム	333344 調整シム Th. 3.5 mm	-	4	Enquire
0021	333345	調整シム	333345 調整シム Th. 4 mm	-	4	Enquire
0022	12646821	ウォッシャー	12646821 ウォッシャー	-	4	Enquire
0023	820889	リア左サイドブラケット（モーションセンサー用	820889 リア左サイドブラケット（モーションセンサー用 Dual Mode Magneride	-	1	Enquire
0023	820890	モーションセンサー用ブラケット	820890 モーションセンサー用ブラケット Dual Mode Magneride	-	1	Enquire
0024	16284934	フランジ付きスクリュー	16284934 フランジ付きスクリュー M5 X 10	-	4	Enquire
0025	764759	リアモーションセンサー	764759 リアモーションセンサー Dual Mode Magneride; Applies until depletion	-	2	Enquire
0025	984046	リアモーションセンサー	984046 リアモーションセンサー Dual Mode Magneride; Applicable after depletion of 764759	-	2	Enquire
0026	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 18	-	4	Enquire
0027	13046011	ナット	13046011 ナット	-	2	Enquire
0028	14507987	プラグ	14507987 プラグ	-	4	Enquire
0029	14496721	ウォッシャー	14496721 ウォッシャー	-	8	Enquire
