強制インダクションシステムパイプ

Ferrari Portofino USA

自分の役割を見つける

Ferrari Portofino USA - 強制インダクションシステムパイプ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
297862 オイルデリバリパイプ～右側ターボ $301.02 注文するには
787611 オイルデリバリパイプ～右側ターボ $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
306837 左ターボオイルデリバリーパイプ $301.02 注文するには
787612 左ターボオイルデリバリーパイプ $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
297185 ホースコネクター $7.15 注文するには
写真 部品番号 説明 価格(各) ストック
10261060 ガスケット銅 12 - 16 x 1.5 $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
307668 右側ターボへのウォーターデリバリーパイプ $200.67 注文するには
787609 右側ターボへのウォーターデリバリーパイプ $240.67 注文するには
写真 部品番号 説明 価格(各) ストック
307669 左側タービンへの送水管 $208.58 注文するには
787610 左側タービンへの送水管 $240.67 注文するには
写真 部品番号 説明 価格(各) ストック
248471 スクリュー $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
297184 ホースコネクター $8.91 注文するには
写真 部品番号 説明 価格(各) ストック
10280060 銅ワッシャー D14.20 X 1.5 $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
297864 右側ターボからのオイルリターンパイプ $200.67 注文するには
787613 右側ターボからのオイルリターンパイプ $208.58 注文するには
写真 部品番号 説明 価格(各) ストック
306347 左側ターボからのオイルリターンパイプ $172.00 注文するには
787614 左側ターボからのオイルリターンパイプ $176.49 注文するには
写真 部品番号 説明 価格(各) ストック
248334 SCREW M6 X 14MM $0.68 注文するには
写真 部品番号 説明 価格(各) ストック
303509 右側ターボからの水戻しパイプ $286.67 注文するには
写真 部品番号 説明 価格(各) ストック
297747 左側ターボからのウォーターリターンパイプ $256.72 注文するには
写真 部品番号 説明 価格(各) ストック
248334 SCREW M6 X 14MM $0.68 注文するには
写真 部品番号 説明 価格(各) ストック
248334 SCREW M6 X 14MM $0.68 注文するには
写真 部品番号 説明 価格(各) ストック
231620 スクリュー $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
336488 スタッドボルト $12.33 注文するには
写真 部品番号 説明 価格(各) ストック
295801 ガスケット $27.21 注文するには
298091 ガスケット $6.74 注文するには
写真 部品番号 説明 価格(各) ストック
271457 OIL DRAIN PIPE GASKET $27.21 注文するには
写真 部品番号 説明 価格(各) ストック
287722 Oリング 15.08 x 2.62 $6.97 注文するには
287722 Oリング 15.08 x 2.62 $6.97 注文するには
写真 部品番号 説明 価格(各) ストック
287722 Oリング 15.08 x 2.62 $6.97 注文するには
287722 Oリング 15.08 x 2.62 $6.97 注文するには
写真 部品番号 説明 価格(各) ストック
14456981 ガスケット $0.99 注文するには
14456981 ガスケット $0.99 注文するには
すべて見る

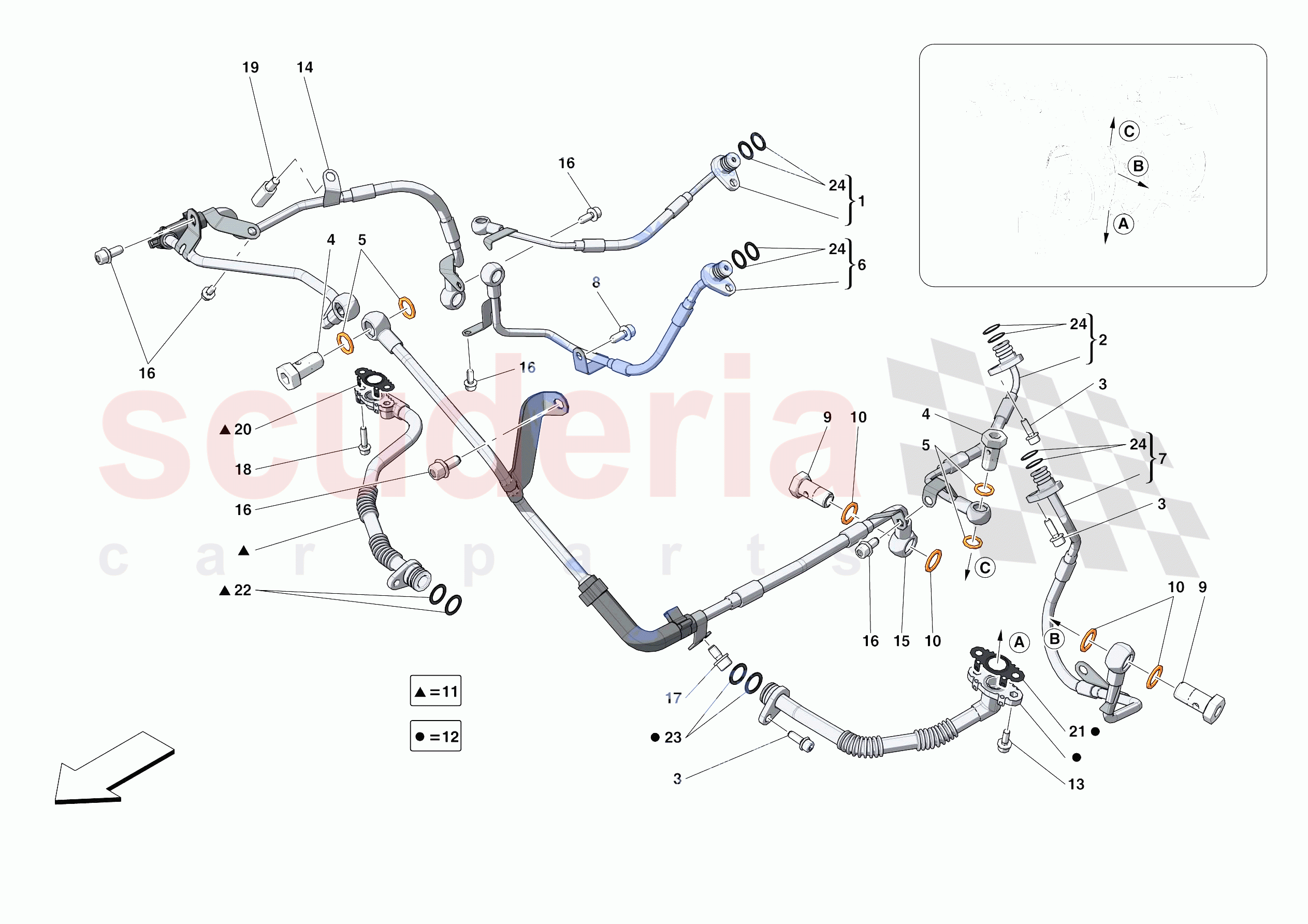

FORCED INDUCTION SYSTEM PIPES of Ferrari Ferrari Portofino USA ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
0001 297862
オイルデリバリパイプ～右側ターボ
Applicable up to engine No. 506909 		$301.02 1
0001 787611
オイルデリバリパイプ～右側ターボ
Applicable from engine No. 506910 		$336.95 1
0002 306837
左ターボオイルデリバリーパイプ
Applicable up to engine No. 506909 		$301.02 1
0002 787612
左ターボオイルデリバリーパイプ
Applicable from engine No. 506910 		$336.95 1
0003 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18 		$0.31 6
0004 297185
ホースコネクター 		$7.15 4
0005 10261060
ガスケット銅 12 - 16 x 1.5
Also included in engine gasket set 		$0.16 (67.3% off) 8
0006 307668
右側ターボへのウォーターデリバリーパイプ
Applicable up to engine No. 506909 		$200.67 1
0006 787609
右側ターボへのウォーターデリバリーパイプ
Applicable from engine No. 506910 		$240.67 1
0007 307669
左側タービンへの送水管
Applicable up to engine No. 506909 		$208.58 1
0007 787610
左側タービンへの送水管
Applicable from engine No. 506910 		$240.67 1
0008 248471
スクリュー
M8 X 20 		$1.07 1
0009 297184
ホースコネクター 		$8.91 4
0010 10280060
銅ワッシャー D14.20 X 1.5
Also included in engine gasket set 		$0.21 (79% off) 8
0011 297864
右側ターボからのオイルリターンパイプ
Applicable up to engine No. 506909 		$200.67 1
0011 787613
右側ターボからのオイルリターンパイプ
Applicable from engine No. 506910 		$208.58 1
0012 306347
左側ターボからのオイルリターンパイプ
Applicable up to engine No. 506909 		$172.00 1
0012 787614
左側ターボからのオイルリターンパイプ
Applicable from engine No. 506910 		$176.49 1
0013 248334
SCREW M6 X 14MM
M6 X 16 		$0.68 2
0014 303509
右側ターボからの水戻しパイプ 		$286.67 1
0015 297747
左側ターボからのウォーターリターンパイプ 		$256.72 1
0016 248334
SCREW M6 X 14MM
M6 X 14 		$0.68 6
0017 248334
SCREW M6 X 14MM
M6 X 12 		$0.68 1
0018 231620
スクリュー
M6 X 25 		$0.32 (8.6% off) 2
0019 336488
スタッドボルト 		$12.33 1
0020 295801
ガスケット
Also included in Short block gasket series; Applicable up to engine No. 506909 		$27.21 1
0020 298091
ガスケット
Applicable from engine No. 506910 		$6.74 1
0021 271457
OIL DRAIN PIPE GASKET
Also included in Short block gasket series 		$27.21 1
0022 287722
Oリング 15.08 x 2.62
Also included in Short block gasket series; Applicable from engine No. 506910 		$6.97 2
0022 287722
Oリング 15.08 x 2.62 		$6.97 2
0023 287722
Oリング 15.08 x 2.62 		$6.97 1
0023 287722
Oリング 15.08 x 2.62 		$6.97 2
0024 14456981
ガスケット
Also included in Short block gasket series; Applicable from engine No. 506910 		$0.99 (20.8% off) 8
0024 14456981
ガスケット 		$0.99 (20.8% off) 8
