HIGH VOLTAGE WIRING HARNESSES of Ferrari Ferrari SF90 Spider Europe

すべて見る

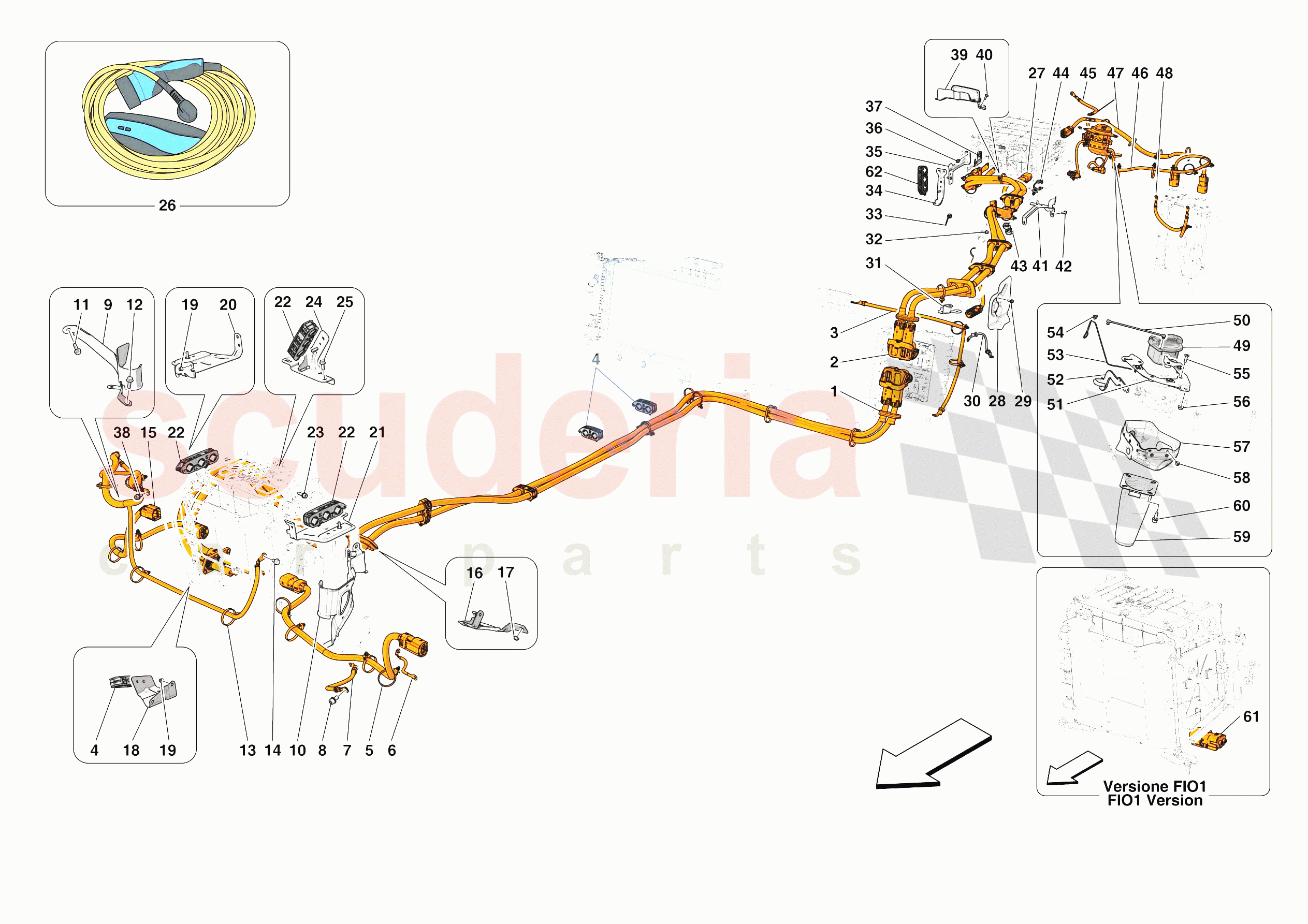

Ferrari SF90 Spider Europe - 高圧ワイヤーハーネス

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	871523	HVBからP4インバーターへのHVケーブル	$1,634.03	注文するには
	935813	HVBからP4インバーターへのHVケーブル	$1,634.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	927181	HVBバッテリーからP2インバーターへのケーブル	$1,505.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	879698	HVBアースケーブル	$39.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	917256	リテーナーブロック	$41.19	注文するには
	961295	クリップ	$5.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	873339	P4インバーターからヒーターへのケーブル	$443.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	873336	ヒーターアースケーブル	$15.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	914122	PDM付きアクスルグランドケーブル	$25.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	280460	スクリュー	$4.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	850764	RH HVケーブルホルダーブラケット	$348.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	809598	LH油圧ケーブルホルダーブラケット	$254.85	注文するには
	809598	LH油圧ケーブルホルダーブラケット	$254.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	16296934	SCREW 6 X 14MM	$0.45	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16296934	SCREW 6 X 14MM	$0.45	在庫あり

写真	部品番号	説明	価格(各)	ストック
	958956	P4 インバータ/DCアースケーブル	$110.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	16285924	スクリュー	$0.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	783409	P4インバーターからDCDCへのケーブル	$424.76	注文するには
	850612	P4インバーターからDCDCへのケーブル	$538.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	915132	P4インバーターHVBケーブル用ファイヤーウォールブラケット	$38.02	注文するには
	934889	P4インバーターHVBケーブル用ファイヤーウォールブラケット	$55.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	855351	RH P4 HVケーブルブラケット	$34.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	897127	COMPL.RH HVケーブルブラケット	$57.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	918553	COMPL.LHHVケーブルブラケット	$57.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	961316	クリップ	$7.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	323668	スクリュー	$0.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	890901	COMPL.HVB直流ケーブルブラケット	$42.46	注文するには
	934708	COMPL.HVB直流ケーブルブラケット	$50.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	16281824	スクリュー	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	879949	HVBバッテリー充電器	$507.16	注文するには
	879950	HVBバッテリー充電器	$586.40	注文するには
	924665	HVBバッテリー充電器	$507.16	注文するには

...and 7 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	873341	P2インバーターからコンプレッサーへのケーブル	$427.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	985240	A/Cコンプレッサーコネクター遮熱板	$123.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833900	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	917360	HVコンプレッサーグランドケーブル	$23.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	938656	HVC6ケーブルブラケット（右プレート	$33.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	スクリュー	$0.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	918784	クランプ	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	856636	P2 三相ケーブルブラケット	$26.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	856635	P2 三相コネクターブラケット	$29.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	323665	スクリュー	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	924294	ブラケット	$26.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	231627	スクリュー	$0.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	933899	HVケーブル熱シールド	$190.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833900	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	912176	P2 二相ケーブルブラケット	$44.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	86574700	スクリュー	$0.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	292861	クリップ	$1.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	981342	クリップ	$2.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	958955	P2インバータグランドケーブル	$43.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	910644	OBCから充電ソケットへのケーブル	$1,061.87	注文するには
	877009	OBCから充電ソケットへのケーブル	$1,315.46	注文するには
	877010	OBCから充電ソケットへのケーブル	$1,331.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	873340	OBCからP2インバータへのケーブル	$443.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	966277	OBCグランドケーブル	$30.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	890449	充電ソケットキャップ	$66.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	905181	充電ソケットコード	$23.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	904473	充電ソケットアダプター	$33.27	注文するには
	877012	充電ソケットアダプター	$44.36	注文するには
	890843	充電ソケットアダプター	$44.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	914433	マニュアルリリースブラケット	$63.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	811962	エマージェンシーリリースケーブル	$1.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	748925	ラバーケーブルグロメット	$2.53	注文するには
	748925	ラバーケーブルグロメット	$2.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	62797600	六角ボルト皿 M6 x 20	$0.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13046011	ナット	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	914283	充電ソケットヒートシールド	$221.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	88822200	スクリュー	$0.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	772957	充電ソケットヒートシールド	$137.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	83182500	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	923399	HVP4インバーターヒーターコネクターカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	961316	クリップ	$7.06	注文するには
	961316	クリップ	$7.06	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
0001	871523	HVBからP4インバーターへのHVケーブル	871523 HVBからP4インバーターへのHVケーブル	$1,634.03	1
0001	935813	HVBからP4インバーターへのHVケーブル	935813 HVBからP4インバーターへのHVケーブル	$1,634.03	1
0002	927181	HVBバッテリーからP2インバーターへのケーブル	927181 HVBバッテリーからP2インバーターへのケーブル	$1,505.65	1
0003	879698	HVBアースケーブル	879698 HVBアースケーブル	$39.61	1
0004	917256	リテーナーブロック	917256 リテーナーブロック在庫がなくなるまで適用	$41.19	4
0004	961295	クリップ	961295 クリップ 917256の消耗後に装着可能	$5.22	4
0005	873339	P4インバーターからヒーターへのケーブル	873339 P4インバーターからヒーターへのケーブル	$443.76	1
0006	873336	ヒーターアースケーブル	873336 ヒーターアースケーブル	$15.83	1
0007	914122	PDM付きアクスルグランドケーブル	914122 PDM付きアクスルグランドケーブル	$25.47	1
0008	280460	スクリュー	280460 スクリュー M8 X 14	$4.34	1
0009	850764	RH HVケーブルホルダーブラケット	850764 RH HVケーブルホルダーブラケット	$348.66	1
0010	809598	LH油圧ケーブルホルダーブラケット	809598 LH油圧ケーブルホルダーブラケット	$254.85	1
0010	809598	LH油圧ケーブルホルダーブラケット	809598 LH油圧ケーブルホルダーブラケット	$254.85	1
0011	16296934	SCREW 6 X 14MM 在庫あり	16296934 SCREW 6 X 14MM M6 X 14 在庫あり	$0.45	1
0012	16296934	SCREW 6 X 14MM 在庫あり	16296934 SCREW 6 X 14MM M6 X 14 在庫あり	$0.45	1
0013	958956	P4 インバータ/DCアースケーブル	958956 P4 インバータ/DCアースケーブル	$110.42	1
0014	16285924	スクリュー	16285924 スクリュー M6 X 12	$0.19	2
0015	783409	P4インバーターからDCDCへのケーブル	783409 P4インバーターからDCDCへのケーブル	$424.76	1
0015	850612	P4インバーターからDCDCへのケーブル	850612 P4インバーターからDCDCへのケーブル	$538.85	1
0016	915132	P4インバーターHVBケーブル用ファイヤーウォールブラケット	915132 P4インバーターHVBケーブル用ファイヤーウォールブラケット	$38.02	1
0016	934889	P4インバーターHVBケーブル用ファイヤーウォールブラケット	934889 P4インバーターHVBケーブル用ファイヤーウォールブラケット	$55.20	1
0017	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 M 5 X 5 在庫あり	$1.39	4
0018	855351	RH P4 HVケーブルブラケット	855351 RH P4 HVケーブルブラケット	$34.85	1
0019	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 M 5 X 5 在庫あり	$1.39	4
0020	897127	COMPL.RH HVケーブルブラケット	897127 COMPL.RH HVケーブルブラケット	$57.04	1
0021	918553	COMPL.LHHVケーブルブラケット	918553 COMPL.LHHVケーブルブラケット	$57.04	1
0022	961316	クリップ	961316 クリップ	$7.06	2
0023	323668	スクリュー	323668 スクリュー M6 X 20	$0.32	13
0024	890901	COMPL.HVB直流ケーブルブラケット	890901 COMPL.HVB直流ケーブルブラケット	$42.46	1
0024	934708	COMPL.HVB直流ケーブルブラケット	934708 COMPL.HVB直流ケーブルブラケット	$50.70	1
0025	16281824	スクリュー	16281824 スクリュー M5 X 14	$0.42 MSRP: ~~1.00~~ (58% off)	3
0026	879949	HVBバッテリー充電器	879949 HVBバッテリー充電器オーストリア、アルゼンチン、アゼルバイジャン、ベルギー、ブラジル、チリ、コロンビア、フィリピン、フィンランド、フランス、ドイツ、ギリシャ、インド、インドネシア、イタリア、ルクセンブルク、モナコ、モロッコ、ノルウェー - オランダ、ポーランド、ポルトガル、チェコ共和国、ルーマニア、ロシア、サンマリノ、スペイン、南アフリカ、スウェーデン、タイ、トルコ、ハンガリー、ベネズエラ、ベトナムに適用。	$507.16	1
0026	879950	HVBバッテリー充電器	879950 HVBバッテリー充電器アメリカ、カナダ、ウェールズ、プエルトリコ、メキシコ、パナマ、台湾に適用。	$586.40	1
0026	924665	HVBバッテリー充電器	924665 HVBバッテリー充電器スイス用	$507.16	1
0026	966429	HVBバッテリー充電器	966429 HVBバッテリー充電器イスラエルとシンガポールに適用 - 工業用プラグ	$507.16	1
0026	905975	HVBバッテリー充電器	905975 HVBバッテリー充電器デンマーク用タイプKソケット	$776.59	1
0026	811457	HVBバッテリー充電器	811457 HVBバッテリー充電器サウジアラビア、バーレーン、クウェート、レバノン、オマーン、カタール、ウアイに適合。	$554.70	1
0026	966430	HVBバッテリー充電器	966430 HVBバッテリー充電器オーストラリア、ニュージーランド	$586.40	1
0026	879951	HVBバッテリー充電器	879951 HVBバッテリー充電器中国向け	$554.70	1
0026	924664	HVBバッテリー充電器	924664 HVBバッテリー充電器英国、香港、マレーシアに適用可能	$507.16	1
0026	830475	HVBバッテリー充電器	830475 HVBバッテリー充電器 J-LHDおよびJ-RHD市場向け	$950.93	1
0027	873341	P2インバーターからコンプレッサーへのケーブル	873341 P2インバーターからコンプレッサーへのケーブル	$427.91	1
0028	985240	A/Cコンプレッサーコネクター遮熱板	985240 A/Cコンプレッサーコネクター遮熱板	$123.61	1
0029	85833900	スクリュー在庫あり	85833900 スクリュー M5 X 16 在庫あり	$0.35	3
0030	917360	HVコンプレッサーグランドケーブル	917360 HVコンプレッサーグランドケーブル	$23.76	1
0031	938656	HVC6ケーブルブラケット（右プレート	938656 HVC6ケーブルブラケット（右プレート	$33.27	1
0032	231619	スクリュー在庫あり	231619 スクリュー M6 X 20 在庫あり	$0.30	6
0033	918784	クランプ	918784 クランプ	$0.38	1
0034	856636	P2 三相ケーブルブラケット	856636 P2 三相ケーブルブラケット	$26.88	1
0035	856635	P2 三相コネクターブラケット	856635 P2 三相コネクターブラケット	$29.71	1
0036	323665	スクリュー	323665 スクリュー M6 X 14	$0.34	2
0037	924294	ブラケット	924294 ブラケット	$26.88	1
0038	231627	スクリュー在庫あり	231627 スクリュー M8 X 16 在庫あり	$0.62 MSRP: ~~0.70~~ (11.4% off)	2
0039	933899	HVケーブル熱シールド	933899 HVケーブル熱シールド	$190.17	1
0040	85833900	スクリュー在庫あり	85833900 スクリュー M5 X 16 在庫あり	$0.35	4
0041	912176	P2 二相ケーブルブラケット	912176 P2 二相ケーブルブラケット	$44.36	1
0042	86574700	スクリュー	86574700 スクリュー M5 X 16	$0.66	2
0043	292861	クリップ	292861 クリップ	$1.15	1
0044	981342	クリップ	981342 クリップ	$2.31	1
0045	958955	P2インバータグランドケーブル	958955 P2インバータグランドケーブル	$43.88	1
0046	910644	OBCから充電ソケットへのケーブル	910644 OBCから充電ソケットへのケーブルブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$1,061.87	1
0046	877009	OBCから充電ソケットへのケーブル	877009 OBCから充電ソケットへのケーブル台湾のみ適用 - ブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナには適用されません。	$1,315.46	1
0046	877010	OBCから充電ソケットへのケーブル	877010 OBCから充電ソケットへのケーブル	$1,331.31	1
0047	873340	OBCからP2インバータへのケーブル	873340 OBCからP2インバータへのケーブル	$443.76	1
0048	966277	OBCグランドケーブル	966277 OBCグランドケーブル	$30.10	2
0049	890449	充電ソケットキャップ	890449 充電ソケットキャップブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$66.53	1
0050	905181	充電ソケットコード	905181 充電ソケットコードブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$23.76	1
0051	904473	充電ソケットアダプター	904473 充電ソケットアダプターブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$33.27	1
0051	877012	充電ソケットアダプター	877012 充電ソケットアダプター台湾のみ適用 - ブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナには適用されません。	$44.36	1
0051	890843	充電ソケットアダプター	890843 充電ソケットアダプター	$44.36	1
0052	914433	マニュアルリリースブラケット	914433 マニュアルリリースブラケットブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$63.38	1
0053	811962	エマージェンシーリリースケーブル	811962 エマージェンシーリリースケーブルブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$1.73	1
0054	748925	ラバーケーブルグロメット	748925 ラバーケーブルグロメットブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$2.53	1
0054	748925	ラバーケーブルグロメット	748925 ラバーケーブルグロメット	$2.53	1
0055	62797600	六角ボルト皿 M6 x 20 在庫あり	62797600 六角ボルト皿 M6 x 20 M5 X 16 在庫あり	$0.99 MSRP: ~~1.45~~ (31.7% off)	4
0056	13046011	ナット	13046011 ナット	$0.38	3
0057	914283	充電ソケットヒートシールド	914283 充電ソケットヒートシールドブラジル、コロンビア、ベネズエラ、チリ、アルゼンチン、ガイアナに適合。	$221.87	1
0058	88822200	スクリュー在庫あり	88822200 スクリュー M4 X 10 在庫あり	$0.69	4
0059	772957	充電ソケットヒートシールド	772957 充電ソケットヒートシールド台湾のみ適用	$137.87	1
0060	83182500	スクリュー	83182500 スクリュー M6 X 18	-	4	Enquire
0061	923399	HVP4インバーターヒーターコネクターカバー	923399 HVP4インバーターヒーターコネクターカバーアセット・フィオラノFIO1に装着可能。	-	1	Enquire
0062	961316	クリップ	961316 クリップ	$7.06	2
0062	961316	クリップ	961316 クリップ	$7.06	2
