STRUCTURES AND ELEMENTS, REAR OF VEHICLE of Ferrari Ferrari SF90 Stradale USA

すべて見る

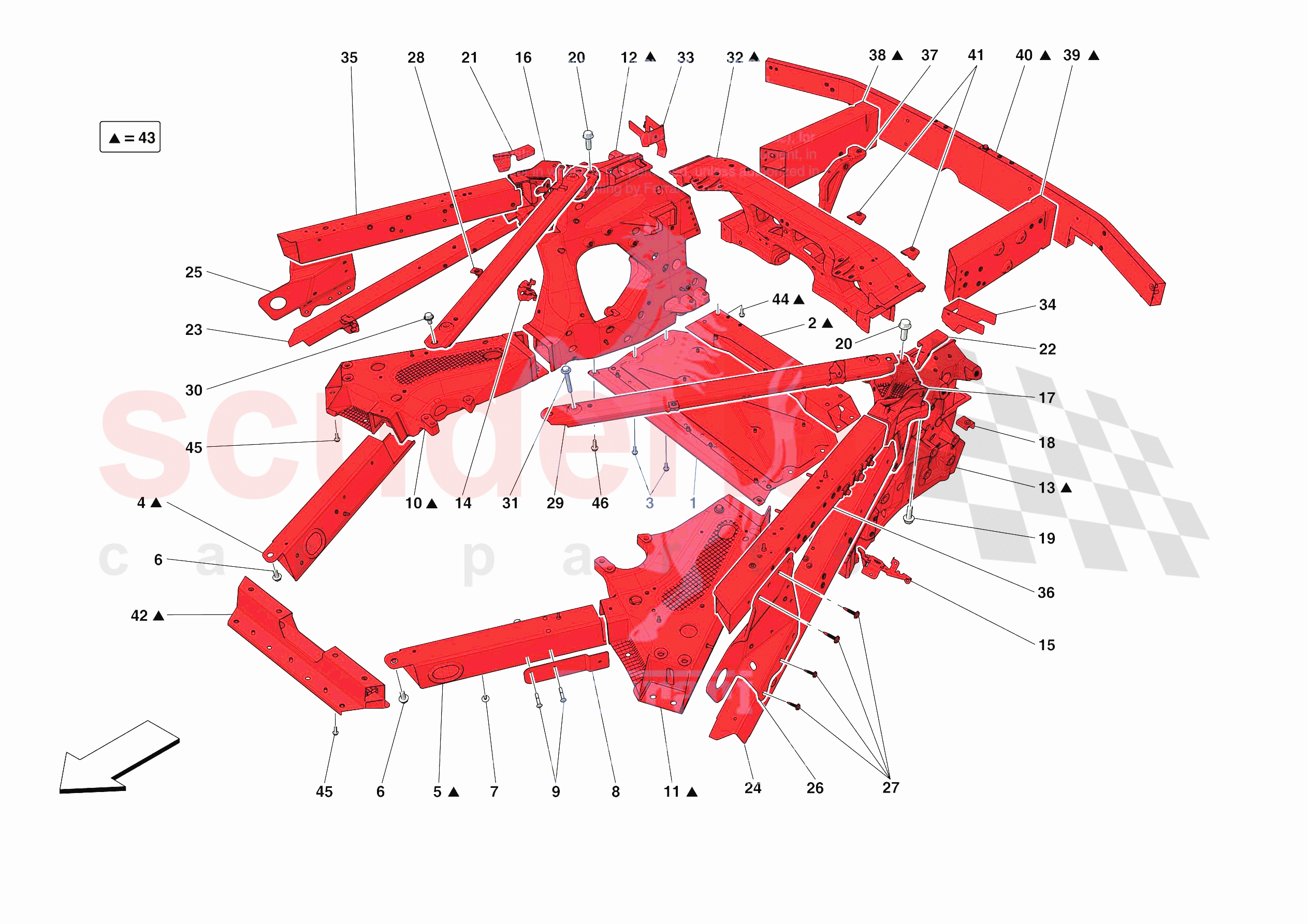

Ferrari SF90 Stradale USA - 構造および要素、車両後部

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	865055	リア構造用アンダートレイ	$474.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	985866351	COMPL.ロアギアボックスマウントクロスメンバー	$805.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	903295	スクリュー	$0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	985820842	RHフロントストラットマウントクロスメンバー	$1,153.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	985820839	LHフロントストラットマウントクロスメンバー	$1,228.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	16288474	スクリュー	$1.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	16286121	スクリュー	$0.69	在庫あり
	81591700	スクリュー	$2.19	注文するには
	16286121	スクリュー	$0.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	985965200	LHタンクガードリインフォースメント	$252.79	注文するには
	985965201	RHタンクガード補強	$252.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	204430	リベット	$1.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	985829436	COMPL.RHエンジンストラット取付け	$3,139.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	985829435	COMPL.LHエンジンストラットマウント	$3,036.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	985829433	COMPL.RHリアサスペンション鋳物	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	985829432	COMPL.LHリアサスペンションキャスト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	928000	リアRHブレーキブラケット	$112.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	927999	リアLHブレーキブラケット	$112.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	985827116	COMPL.RH キャスティング	$2,112.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	985827113	COMPL.LH キャスティング	$2,112.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	865534	リアブラケット完成品	$67.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	16289834	スクリュー	$1.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	811998	スクリュー	$10.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	803290	RHフロントコーナーブラケット	$63.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	865531	LHフロントコーナーブラケット	$69.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	985865541	RHリア・ラテラル・ディアゴナル・ブレース	$900.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	985865527	LHリア・ラテラル・ディアゴナル・ブレース	$853.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	985865591	RHタンクガードブラケット	$663.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	985865525	LHタンクガードブラケット	$663.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	330777	リベット	$4.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	865762	RHアッパー・インターナル・エンジンルーム・ダイアゴナル・ブレース	$310.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	865767	LHアッパー・インナーエンジンルーム・ダイアゴナルブレース	$296.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	985571	スクリュー	$1.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	985572	スクリュー	$4.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	985829434	コンパルギアボックスクロスメンバーキャスト	$5,787.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	837374	ロアブラケット（リア右側ノード用	$135.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	865532	リアLHノード用ロアブラケット	$90.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	985865366	RHアウターアッパーリヤダイアゴナルブレース	$932.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	985865360	LHアウターアッパーリヤダイアゴナルブレース	$1,137.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	985830432	COMPL.RHロックトレリス取付ブラケット	$568.80	注文するには
	985830426	COMPL.LHロックトレリス取り付けブラケット	$568.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	985865537	リア右サイドストラット	$3,820.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	985877104	左側リアスパー	$3,561.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	985874570	リアバンパークロスメンバー	$2,377.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	820098	コンパルトレリス取付ブラケット	$36.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	985924638	リヤシャーシフロントクロスメンバー	$1,532.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	985883301	リアサブフレーム	$49,204.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	16288434	スクリュー	$0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	16288434	スクリュー	$0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	918937	スクリュー	$0.88	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
0001	865055	リア構造用アンダートレイ	865055 リア構造用アンダートレイ ASM認証のリクエスト	$474.00	1
0002	985866351	COMPL.ロアギアボックスマウントクロスメンバー	985866351 COMPL.ロアギアボックスマウントクロスメンバー ASM認証のリクエスト	$805.81	1
0003	903295	スクリュー	903295 スクリュー M8 X 1.25 X 25	$0.65	13
0004	985820842	RHフロントストラットマウントクロスメンバー	985820842 RHフロントストラットマウントクロスメンバー ASM認証のリクエスト	$1,153.42	1
0005	985820839	LHフロントストラットマウントクロスメンバー	985820839 LHフロントストラットマウントクロスメンバー ASM認証のリクエスト	$1,228.04	1
0006	16288474	スクリュー	16288474 スクリュー M10 X 1.25 X 25	$1.24	24
0007	16286121	スクリュー在庫あり	16286121 スクリュー M6 X 18 在庫あり	$0.69 MSRP: ~~1.35~~ (48.9% off)	12
0007	81591700	スクリュー	81591700 スクリュー M6 X 18	$2.19	12
0007	16286121	スクリュー在庫あり	16286121 スクリュー M6 X 18 在庫あり	$0.69 MSRP: ~~1.35~~ (48.9% off)	12
0008	985965200	LHタンクガードリインフォースメント	985965200 LHタンクガードリインフォースメント	$252.79	1
0008	985965201	RHタンクガード補強	985965201 RHタンクガード補強	$252.79	1
0009	204430	リベット	204430 リベット	$1.34	42
0010	985829436	COMPL.RHエンジンストラット取付け	985829436 COMPL.RHエンジンストラット取付け ASM認証のリクエスト	$3,139.55	1
0011	985829435	COMPL.LHエンジンストラットマウント	985829435 COMPL.LHエンジンストラットマウント ASM認証のリクエスト	$3,036.85	1
0012	985829433	COMPL.RHリアサスペンション鋳物	985829433 COMPL.RHリアサスペンション鋳物 ASM認証のリクエスト	-	1	Enquire
0013	985829432	COMPL.LHリアサスペンションキャスト	985829432 COMPL.LHリアサスペンションキャスト ASM認証のリクエスト	-	1	Enquire
0014	928000	リアRHブレーキブラケット	928000 リアRHブレーキブラケット	$112.17	1
0015	927999	リアLHブレーキブラケット	927999 リアLHブレーキブラケット	$112.17	1
0016	985827116	COMPL.RH キャスティング	985827116 COMPL.RH キャスティング ASM認証のリクエスト	$2,112.52	1
0017	985827113	COMPL.LH キャスティング	985827113 COMPL.LH キャスティング ASM認証のリクエスト	$2,112.52	1
0018	865534	リアブラケット完成品	865534 リアブラケット完成品	$67.93	1
0019	16289834	スクリュー	16289834 スクリュー M10 X 1.25 X 30	$1.34	2
0020	811998	スクリュー	811998 スクリュー M14 X 1.5 X 40	$10.44	2
0021	803290	RHフロントコーナーブラケット	803290 RHフロントコーナーブラケット	$63.19	1
0022	865531	LHフロントコーナーブラケット	865531 LHフロントコーナーブラケット	$69.51	1
0023	985865541	RHリア・ラテラル・ディアゴナル・ブレース	985865541 RHリア・ラテラル・ディアゴナル・ブレース ASM認証のリクエスト	$900.62	1
0024	985865527	LHリア・ラテラル・ディアゴナル・ブレース	985865527 LHリア・ラテラル・ディアゴナル・ブレース ASM認証のリクエスト	$853.21	1
0025	985865591	RHタンクガードブラケット	985865591 RHタンクガードブラケット ASM認証のリクエスト	$663.61	1
0026	985865525	LHタンクガードブラケット	985865525 LHタンクガードブラケット ASM認証のリクエスト	$663.61	1
0027	330777	リベット	330777 リベット	$4.44	16
0028	865762	RHアッパー・インターナル・エンジンルーム・ダイアゴナル・ブレース	865762 RHアッパー・インターナル・エンジンルーム・ダイアゴナル・ブレース	$310.52	1
0029	865767	LHアッパー・インナーエンジンルーム・ダイアゴナルブレース	865767 LHアッパー・インナーエンジンルーム・ダイアゴナルブレース	$296.41	1
0030	985571	スクリュー	985571 スクリュー	$1.63	4
0031	985572	スクリュー	985572 スクリュー	$4.44	4
0032	985829434	コンパルギアボックスクロスメンバーキャスト	985829434 コンパルギアボックスクロスメンバーキャスト ASM認証のリクエスト	$5,787.73	1
0033	837374	ロアブラケット（リア右側ノード用	837374 ロアブラケット（リア右側ノード用	$135.87	1
0034	865532	リアLHノード用ロアブラケット	865532 リアLHノード用ロアブラケット	$90.05	1
0035	985865366	RHアウターアッパーリヤダイアゴナルブレース	985865366 RHアウターアッパーリヤダイアゴナルブレース ASM認証のリクエスト	$932.22	1
0036	985865360	LHアウターアッパーリヤダイアゴナルブレース	985865360 LHアウターアッパーリヤダイアゴナルブレース ASM認証のリクエスト	$1,137.62	1
0037	985830432	COMPL.RHロックトレリス取付ブラケット	985830432 COMPL.RHロックトレリス取付ブラケット	$568.80	1
0037	985830426	COMPL.LHロックトレリス取り付けブラケット	985830426 COMPL.LHロックトレリス取り付けブラケット	$568.80	1
0038	985865537	リア右サイドストラット	985865537 リア右サイドストラット ASM認証のリクエスト	$3,820.56	1
0039	985877104	左側リアスパー	985877104 左側リアスパー ASM認証のリクエスト	$3,561.43	1
0040	985874570	リアバンパークロスメンバー	985874570 リアバンパークロスメンバー ASM認証のリクエスト	$2,377.97	1
0041	820098	コンパルトレリス取付ブラケット	820098 コンパルトレリス取付ブラケット	$36.68	2
0042	985924638	リヤシャーシフロントクロスメンバー	985924638 リヤシャーシフロントクロスメンバー ASM認証のリクエスト	$1,532.64	1
0043	985883301	リアサブフレーム	985883301 リアサブフレーム ASM認証のリクエスト	$49,204.49	1
0044	16288434	スクリュー	16288434 スクリュー M10 X 1.25 X 25	$0.65	4
0045	16288434	スクリュー	16288434 スクリュー M10 X 1.25 X 25	$0.65	4
0046	918937	スクリュー	918937 スクリュー	$0.88	4
