ELECTRICAL SYSTEM of Lamborghini Lamborghini Aventador LP780 Ultimae

すべて見る

Lamborghini Aventador LP780 Ultimae - 電気系統 (971.08.00)

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	N01713115	平型ヒューズ19/2X5	$0.44	在庫あり
	N01713116	平型ヒューズ19/2X5	$1.22	注文するには
	N10251901	平型ヒューズ29/2X8	$6.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713112	平型ヒューズ19/2X5	$1.22	在庫あり
	N01713115	平型ヒューズ19/2X5	$0.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N01713114	平型ヒューズ19/2X5	$1.22	在庫あり
	N01713116	平型ヒューズ19/2X5	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713115	平型ヒューズ19/2X5	$0.44	在庫あり
	N01713116	平型ヒューズ19/2X5	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713116	平型ヒューズ19/2X5	$1.22	注文するには
	N01713116	平型ヒューズ19/2X5	$1.22	注文するには
	N10261503	フラットヒューズ 10/2X2,8	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713113	平型ヒューズ19/2X5	$1.22	在庫あり
	N01713116	平型ヒューズ19/2X5	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713111	平型ヒューズ19/2X5	$1.22	在庫あり
	N01713112	平型ヒューズ19/2X5	$1.22	在庫あり
	N10261501	フラットヒューズ 10/2X2,8	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713113	平型ヒューズ19/2X5	$1.22	在庫あり
	N10261501	フラットヒューズ 10/2X2,8	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713112	平型ヒューズ19/2X5	$1.22	在庫あり
	N01713115	平型ヒューズ19/2X5	$0.44	在庫あり
	N01713116	平型ヒューズ19/2X5	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713112	平型ヒューズ19/2X5	$1.22	在庫あり
	N01713114	平型ヒューズ19/2X5	$1.22	在庫あり
	N10261501	フラットヒューズ 10/2X2,8	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713113	平型ヒューズ19/2X5	$1.22	在庫あり
	N10261501	フラットヒューズ 10/2X2,8	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713115	平型ヒューズ19/2X5	$0.44	在庫あり
	N10261507	フラットヒューズ 10/2X2,8	$1.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	N01713115	平型ヒューズ19/2X5	$0.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N01713113	平型ヒューズ19/2X5	$1.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N10251901	平型ヒューズ29/2X8	$6.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	4H0951253	リレー	$27.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	357927843A	接点クローズリレー	$45.74	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4H0951253C	リレー	$27.57	在庫あり

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	N01713115	平型ヒューズ19/2X5 IN STOCK	N01713115 平型ヒューズ19/2X5 FUSE SOCKET - A - B - C-30A-LT GREEN- IN STOCK	$0.44	3
1	N01713116	平型ヒューズ19/2X5	N01713116 平型ヒューズ19/2X5 FUSE SOCKET - D-5A -LT BROWN-	$1.22	1
1	N10251901	平型ヒューズ29/2X8	N10251901 平型ヒューズ29/2X8 FUSE SOCKET - E-40A -ORANGE-	$6.39	1
2	N01713112	平型ヒューズ19/2X5 IN STOCK	N01713112 平型ヒューズ19/2X5 FUSE SOCKET - A - C-15A -LT BLUE- IN STOCK	$1.22	2
2	N01713115	平型ヒューズ19/2X5 IN STOCK	N01713115 平型ヒューズ19/2X5 FUSE SOCKET - E-30A-LT GREEN- IN STOCK	$0.44	2
3	N01713114	平型ヒューズ19/2X5 IN STOCK	N01713114 平型ヒューズ19/2X5 FUSE SOCKET - B-25A -CL.GLASS- IN STOCK	$1.22	1
3	N01713116	平型ヒューズ19/2X5	N01713116 平型ヒューズ19/2X5 FUSE SOCKET - A - C - D-5A -LT BROWN-	$1.22	3
4	N01713115	平型ヒューズ19/2X5 IN STOCK	N01713115 平型ヒューズ19/2X5 FUSE SOCKET - A - C-30A-LT GREEN- IN STOCK	$0.44	2
4	N01713116	平型ヒューズ19/2X5	N01713116 平型ヒューズ19/2X5 FUSE SOCKET - B-5A -LT BROWN-	$1.22	1
5	N01713116	平型ヒューズ19/2X5	N01713116 平型ヒューズ19/2X5 FUSE SOCKET - A-5A -LT BROWN-	$1.22	1
5	N01713116	平型ヒューズ19/2X5	N01713116 平型ヒューズ19/2X5 FUSE SOCKET - E-5A -LT BROWN-	$1.22	1
5	N10261503	フラットヒューズ 10/2X2,8	N10261503 フラットヒューズ 10/2X2,8 FUSE SOCKET - D-10A -RED-	$1.22 MSRP: ~~7.22~~ (83.1% off)	1
6	N01713113	平型ヒューズ19/2X5 IN STOCK	N01713113 平型ヒューズ19/2X5 FUSE SOCKET - B - C - D-20A -YELLOW- IN STOCK	$1.22 MSRP: ~~7.22~~ (83.1% off)	3
6	N01713116	平型ヒューズ19/2X5	N01713116 平型ヒューズ19/2X5 FUSE SOCKET - A-5A -LT BROWN-	$1.22	1
7	N01713111	平型ヒューズ19/2X5 IN STOCK	N01713111 平型ヒューズ19/2X5 FUSE SOCKET - B - C-10A -RED- IN STOCK	$1.22	2
7	N01713112	平型ヒューズ19/2X5 IN STOCK	N01713112 平型ヒューズ19/2X5 FUSE SOCKET - A-15A -LT BLUE- IN STOCK	$1.22	1
7	N10261501	フラットヒューズ 10/2X2,8	N10261501 フラットヒューズ 10/2X2,8 FUSE SOCKET - D-5A -LT BROWN-	$1.22 MSRP: ~~7.22~~ (83.1% off)	1
8	N01713113	平型ヒューズ19/2X5 IN STOCK	N01713113 平型ヒューズ19/2X5 FUSE SOCKET - A - B-20A -YELLOW- IN STOCK	$1.22 MSRP: ~~7.22~~ (83.1% off)	2
8	N10261501	フラットヒューズ 10/2X2,8	N10261501 フラットヒューズ 10/2X2,8 FUSE SOCKET - D-5A -LT BROWN-	$1.22 MSRP: ~~7.22~~ (83.1% off)	1
9	N01713112	平型ヒューズ19/2X5 IN STOCK	N01713112 平型ヒューズ19/2X5 FUSE SOCKET - A-15A -LT BLUE- IN STOCK	$1.22	1
9	N01713115	平型ヒューズ19/2X5 IN STOCK	N01713115 平型ヒューズ19/2X5 FUSE SOCKET - C-30A-LT GREEN- IN STOCK	$0.44	1
9	N01713116	平型ヒューズ19/2X5	N01713116 平型ヒューズ19/2X5 FUSE SOCKET - B - D-5A -LT BROWN-	$1.22	2
10	N01713112	平型ヒューズ19/2X5 IN STOCK	N01713112 平型ヒューズ19/2X5 FUSE SOCKET - A-15A -LT BLUE- IN STOCK	$1.22	1
10	N01713114	平型ヒューズ19/2X5 IN STOCK	N01713114 平型ヒューズ19/2X5 FUSE SOCKET - B-25A -CL.GLASS- IN STOCK	$1.22	1
10	N10261501	フラットヒューズ 10/2X2,8	N10261501 フラットヒューズ 10/2X2,8 FUSE SOCKET - D-5A -LT BROWN-	$1.22 MSRP: ~~7.22~~ (83.1% off)	1
11	N01713113	平型ヒューズ19/2X5 IN STOCK	N01713113 平型ヒューズ19/2X5 FUSE SOCKET - C-20A -YELLOW- IN STOCK	$1.22 MSRP: ~~7.22~~ (83.1% off)	1
11	N10261501	フラットヒューズ 10/2X2,8	N10261501 フラットヒューズ 10/2X2,8 FUSE SOCKET - D-5A -LT BROWN-	$1.22 MSRP: ~~7.22~~ (83.1% off)	1
12	N01713115	平型ヒューズ19/2X5 IN STOCK	N01713115 平型ヒューズ19/2X5 FUSE SOCKET - A - B - C-30A-LT GREEN- IN STOCK	$0.44	3
12	N10261507	フラットヒューズ 10/2X2,8	N10261507 フラットヒューズ 10/2X2,8 FUSE SOCKET - D-15A -LT BLUE-	$1.22 MSRP: ~~7.22~~ (83.1% off)	1
16	N01713115	平型ヒューズ19/2X5 IN STOCK	N01713115 平型ヒューズ19/2X5 FUSE SOCKET - D-30A-LT GREEN- IN STOCK	$0.44	1
17	N01713113	平型ヒューズ19/2X5 IN STOCK	N01713113 平型ヒューズ19/2X5 FUSE SOCKET - G - H-20A -YELLOW- IN STOCK	$1.22 MSRP: ~~7.22~~ (83.1% off)	2
18	N10251901	平型ヒューズ29/2X8	N10251901 平型ヒューズ29/2X8 FUSE SOCKET - F-40A -ORANGE-	$6.39	1
19	4H0951253	リレー	4H0951253 リレー R1- /644 100	$27.57	1
20	357927843A	接点クローズリレー IN STOCK	357927843A 接点クローズリレー R2 IN STOCK	$45.74	1
21	4H0951253C	リレー IN STOCK	4H0951253C リレー R3 - R4- /646 IN STOCK	$27.57	2

電気系統

Lamborghini Aventador LP780 Ultimae

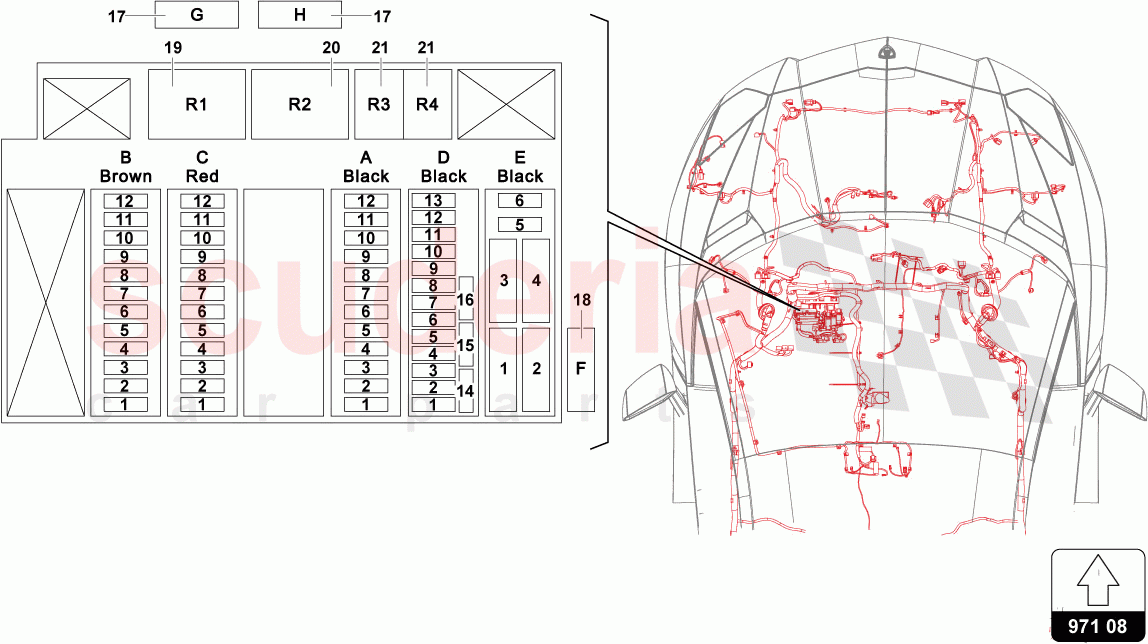

Illustration Number: 971.08.00

Lamborghini Aventador LP780 Ultimae - 電気系統 (971.08.00)
