Lamborghini Diablo (1990-1998) - オイルサンプ（1992年6月版のみ有効）

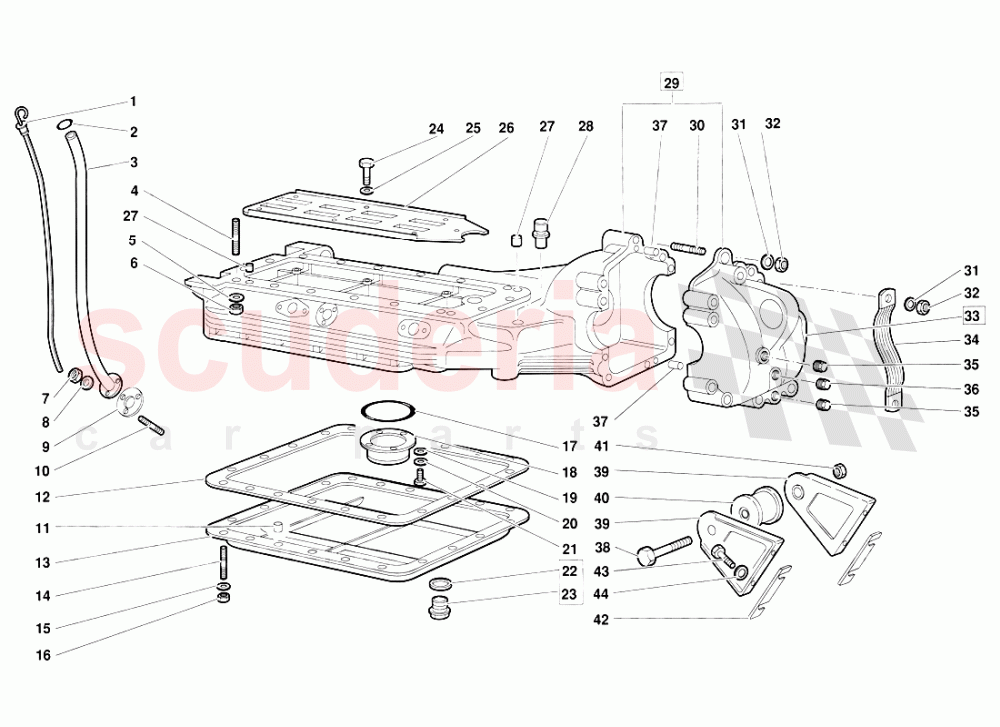

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	1831041	オイルレベルロッド	1831041 オイルレベルロッド (1992年6月バージョンで有効) アジア・リヴェッロ・オリオ	$331.99	1
002	WHT003057	シールリング在庫あり	WHT003057 シールリング (1992年6月版に有効) アネッロ・テヌータ在庫あり	$2.13 MSRP: ~~7.29~~ (70.8% off)	1
003	1831138	パイプ	1831138 パイプ (1992年6月バージョンに有効) チューボ・ポルタ・アジア	$597.29	1
004	8300897	スタッド	8300897 スタッド (1992年6月ヴァージョンより有効） PRIGIONIERO L = 97 MM	$14.26 MSRP: ~~15.50~~ (8% off)	4
004	WHT003031	スタッドボルト	WHT003031 スタッドボルト (1992年6月バージョンに有効) L = 28 MM	$9.22	8
004	8300806	スタッド	8300806 スタッド (1992年6月バージョンで有効) PRIGIONIEROL = 70MM	$5.34 MSRP: ~~5.70~~ (6.3% off)	6
005	WHT001514	ウォッシャー在庫あり	WHT001514 ウォッシャー (1992年6月ヴァージョンまで有効） RONDELLA 在庫あり	$23.88 MSRP: ~~64.00~~ (62.7% off)	18
006	N01100845	六角ナット在庫あり	N01100845 六角ナット (1992年6月版で有効) DADO 在庫あり	$1.86	18
007	N01118312	六角ナット、セルフロック在庫あり	N01118312 六角ナット、セルフロック (1992年6月版で有効) DADO 在庫あり	$2.01	3
008	N01152427	ウォッシャー在庫あり	N01152427 ウォッシャー (1992年6月ヴァージョンまで有効） RONDELLA 在庫あり	$0.28	3
009	1830006	ガスケット	1830006 ガスケット (1992年6月版で有効) グァルニツィオーネ	$7.99	1
010	8300601	スタッドボルト	8300601 スタッドボルト (1992年6月ヴァージョンより有効） PRIGIONIERO	$8.16	3
011	8850806	ダボ	8850806 ダボ (1992年6月ヴァージョンまで有効） GRAND	-	1	Enquire
012	1826521	ガスケット	1826521 ガスケット (1992年6月版で有効) グァルニツィオーネ	$119.10	1
013	1831852	ロアカバー	1831852 ロアカバー (1992年6月ヴァージョン有効) コペルキオ・インフィフォレ	$531.19	1
014	8300615	スタッド	8300615 スタッド (1992年6月ヴァージョンより有効） PRIGIONIERO	$19.35 MSRP: ~~21.05~~ (8.1% off)	20
015	8410602	ウォッシャー在庫あり	8410602 ウォッシャー (1992年6月ヴァージョンまで有効） RONDELLA 在庫あり	$43.00	20
016	8200605	ナット在庫あり	8200605 ナット (1992年6月版で有効) DADO 在庫あり	$2.93	20
017	WHT002222	シールリング	WHT002222 シールリング	$12.60	1
018	1832017	フランジ	1832017 フランジ (1992年6月版で有効) フランジア	$313.33 MSRP: ~~330.00~~ (5.1% off)	1
019	N01152427	ウォッシャー在庫あり	N01152427 ウォッシャー (1992年6月ヴァージョンまで有効） RONDELLA 在庫あり	$0.28	4
020	WHT003052	ワッシャー4,3 在庫あり	WHT003052 ワッシャー4,3 (1992年6月ヴァージョンまで有効） RONDELLA 在庫あり	$3.59 MSRP: ~~7.38~~ (51.4% off)	4
021	8100604	スクリュー	8100604 スクリュー (1992年6月版で有効） VITE	$2.39	4
022	840220	ウォッシャー	840220 ウォッシャー (1992年6月バージョンで有効) ロンデッラ (指定番号 008602002)	-	1	Enquire
023	8932211	ドレンプラグ	8932211 ドレンプラグ (1992年6月版に有効）タッポ（008932206に対応）	$24.73	1
024	8100604	スクリュー	8100604 スクリュー (1992年6月版で有効） VITE	$2.39	8
025	WHT003052	ワッシャー4,3 在庫あり	WHT003052 ワッシャー4,3 (1992年6月ヴァージョンまで有効） RONDELLA 在庫あり	$3.59 MSRP: ~~7.38~~ (51.4% off)	8
026	1827775	プレート	1827775 プレート (1992年6月版有効) パラティアアンチバッティメント	$81.89 MSRP: ~~86.40~~ (5.2% off)	1
027	8850806	ダボ	8850806 ダボ (1992年6月ヴァージョンより有効) グラーノ	-	2	Enquire
028	B9507141	オイルブリーザーパイプ	B9507141 オイルブリーザーパイプ (1992年6月現在有効) スファイアート・オリオ・ディファレンツィァーレ	$66.12	1
029	1825337	オイルサンプ	1825337 オイルサンプ (1992年6月版に有効) コッパオリーブオイル (労働条件により、この製品は単独では提供されないが、453400100と一緒に提供される)	-	1	Enquire
029	453400100	オイルサンプ	453400100 オイルサンプ (1992年6月バージョンに有効) COPPA OLIO CON COP.ディファレンツ。(労働条件により、この製品はアコッピーのみに供給されます)	-	1	Enquire
030	8301002	スタッド	8301002 スタッド (1992年6月ヴァージョンより有効） PRIGIONIERO	$31.64	2
030	8301033	スタッド	8301033 スタッド (1992年6月ヴァージョンより有効） PRIGIONIERO	$34.97	8
031	WHT000768	ウォッシャー在庫あり	WHT000768 ウォッシャー在庫あり	$1.86 MSRP: ~~7.28~~ (74.5% off)	10
032	N10155210	ナット	N10155210 ナット (1992年6月版で有効) DADO	$1.93 MSRP: ~~7.24~~ (73.3% off)	10
033	1825336	デフカバー	1825336 デフカバー (1992年6月バージョンに有効) 差動コパーチャ (作業目的により、単独ではなく、4534001 00と一緒に提供されます)	$646.25	1
034	1604328	グランドケーブル	1604328 グランドケーブル (1992年6月版に対して有効) キャブ・マッサ	-	2	Enquire
035	86301141A	マグネットプラグ	86301141A マグネットプラグ (1992年6月版に有効) タッポマグネティック	$35.54	2
036	8931802	マグネットプラグ	8931802 マグネットプラグ (1992年6月版に有効) タッポマグネティック	$4.16	1
037	8850806	ダボ	8850806 ダボ (1992年6月ヴァージョンより有効) グラーノ	-	2	Enquire
038	8101430	スクリュー	8101430 スクリュー (1992年6月版で有効） VITE	$3.39 MSRP: ~~3.65~~ (7.1% off)	1
039	4126765	ブラケット	4126765 ブラケット (1992年6月ヴァージョンより有効) STAFFA	$262.53 MSRP: ~~287.00~~ (8.5% off)	2
040	B9501144	サポートマウント在庫あり	B9501144 サポートマウント在庫あり	$233.37	1
041	8201416	ナット	8201416 ナット (1992年6月版で有効) DADO	$1.66	1
042	4126766	スペーサー	4126766 スペーサー (1992年6月版有効）登録用紙	-	1	Enquire
043	8100803	ネジ M8X1,25X25	8100803 ネジ M8X1,25X25 (1992年6月版で有効） VITE	$0.48 MSRP: ~~7.31~~ (93.4% off)	4
044	8410801	ウォッシャー	8410801 ウォッシャー (1992年6月ヴァージョンまで有効） RONDELLA	$0.62	4
