Brake System of Lamborghini Lamborghini Diablo GT (1999-2000)

すべて見る

Lamborghini Diablo GT (1999-2000) - ブレーキシステム

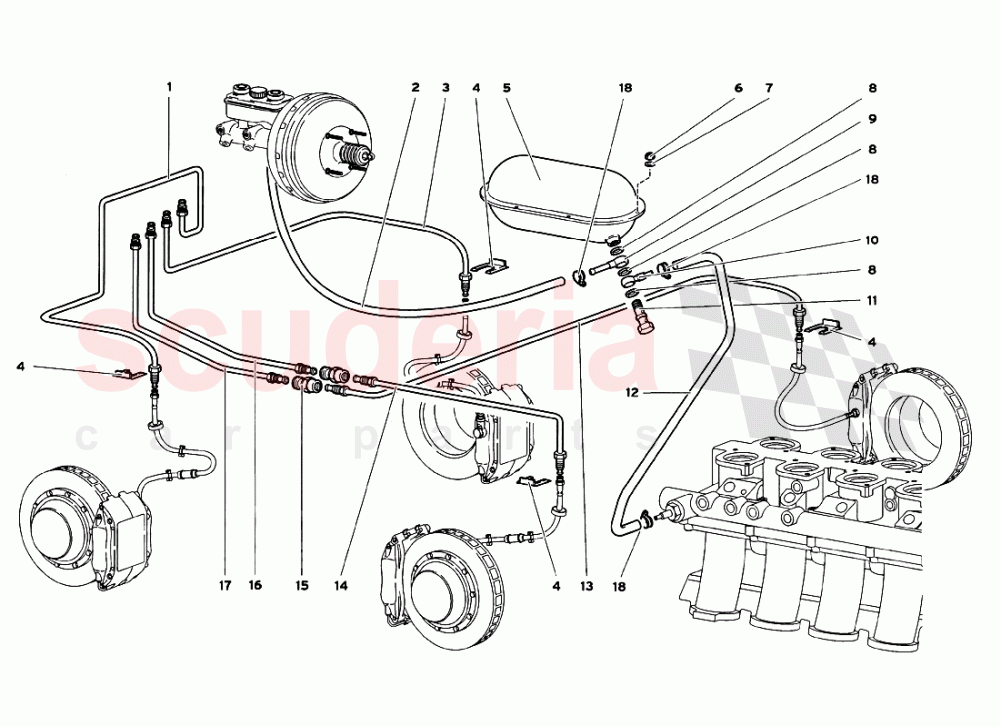

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	31001095	パイプ	31001095 パイプチューボ	$27.50 MSRP: ~~28.85~~ (4.7% off)	1
002	3226068	パイプ	3226068 パイプ肉厚チューブ	$179.52 MSRP: ~~195.00~~ (7.9% off)	1
003	31001092	パイプ	31001092 パイプチューボ	$135.40	1
004	191611715	ホースブラケット	191611715 ホースブラケットピアストリーナ	$2.00 MSRP: ~~7.14~~ (72% off)	4
005	3204974	真空タンク	3204974 真空タンクセルバトオ・ア・デプス	$4,590.40	1
006	N0211963	ナット在庫あり	N0211963 ナットダド在庫あり	$0.74	4
007	WHT001187	ウォッシャー在庫あり	WHT001187 ウォッシャーロンデッラ在庫あり	$0.80 MSRP: ~~7.26~~ (89% off)	4
008	3101513	ウォッシャー在庫あり	3101513 ウォッシャーロンデッラ在庫あり	$1.37 MSRP: ~~7.32~~ (81.3% off)	3
009	3230031	接続部	3230031 接続部ラッコルド	$33.26 MSRP: ~~34.90~~ (4.7% off)	1
010	3230030	バルブ	3230030 バルブヴァルヴォラ・デル・ノン・リトルノ	$25.71 MSRP: ~~26.95~~ (4.6% off)	1
011	3101486	スクリュー	3101486 スクリュービテフォラータ	$30.94 MSRP: ~~32.45~~ (4.7% off)	1
012	32006488	フレックスホース	32006488 フレックスホース肉厚チューブ	$42.24	1
013	32001099	パイプ	32001099 パイプチューボ	$247.76 MSRP: ~~270.00~~ (8.2% off)	1
014	32001103	パイプ	32001103 パイプチューボ	$203.72	1
015	32001595	接続部	32001595 接続部ラッコルド	-	2	Enquire
016	32001102	パイプ	32001102 パイプチューボ	$251.05	1
017	32001098	パイプ	32001098 パイプチューボ	-	1	Enquire
018	N0245097	クランプ	N0245097 クランプファスケッタ	$17.39	4
