Lamborghini Diablo SV (1998) - タイミングシステム2

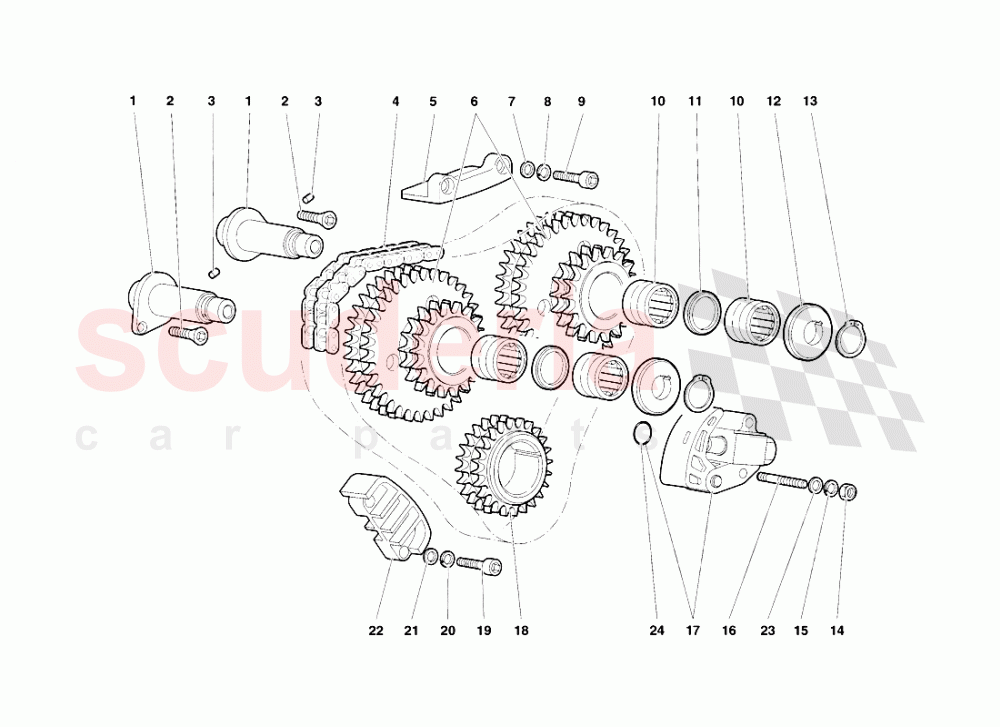

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	1232199	ピン	1232199 ピン PERNO	-	2	Enquire
002	8700638	ネジ M6X16	8700638 ネジ M6X16 VITE	$0.30	2
003	8900203	ピン - スピナ	8900203 ピン - スピナ SA	$0.09	2
004	12001137	チェーン	12001137 チェーン CATENA INFERIORE DISTR.	-	1	Enquire
005	7M109201	ガイド	7M109201 ガイド GUIDA	$70.19	1
006	7M109569	ギア	7M109569 ギア INGRANAGGIO	$1,659.96	2
007	1231040	ウォッシャー	1231040 ウォッシャー RONDELLA	-	2	Enquire
008	8410820	ウォッシャー	8410820 ウォッシャー RONDELLA	$0.19 MSRP: ~~7.37~~ (97.4% off)	2
009	8700850	スクリュー	8700850 スクリュー VITE	-	2	Enquire
010	8522508	ベアリング	8522508 ベアリング CUSCINETTO	-	4	Enquire
011	7M109135	スペーサー	7M109135 スペーサー DISTANZIALE	$210.35	2
012	1231173	ウォッシャー	1231173 ウォッシャー RONDELLA Dl RITEGNO	$32.82	2
013	WHT002646	保持リング	WHT002646 保持リング ANELLO RITEGNO	$1.04 MSRP: ~~7.22~~ (85.6% off)	2
014	N01100637	ナット M6	N01100637 ナット M6 DADO	$0.33 MSRP: ~~7.29~~ (95.5% off)	2
015	WHT003213	ウォッシャー	WHT003213 ウォッシャー RONDELLA	$1.26 MSRP: ~~7.15~~ (82.4% off)	2
016	8300660	スタッドボルト	8300660 スタッドボルト PRIGIONIERO	$14.49	2
017	7M109077A	リング付チェンタイトナー	7M109077A リング付チェンタイトナー TENDICATENA	$791.66	1
018	1232196	ギア	1232196 ギア INGRANAGGIO COMANDO. DISTR.	$140.83 MSRP: ~~146.50~~ (3.9% off)	1
019	8700848	スクリュー	8700848 スクリュー VITE	-	2	Enquire
020	8410820	ウォッシャー	8410820 ウォッシャー RONDELLA	$0.19 MSRP: ~~7.37~~ (97.4% off)	2
021	N0122094	ウォッシャー	N0122094 ウォッシャー RONDELLA	$1.47 MSRP: ~~7.15~~ (79.4% off)	2
022	7M109203	ガイド	7M109203 ガイド GUIDA	$2,033.86	1
023	8400606	ウォッシャー	8400606 ウォッシャー RONDELLA	$0.07	2
024	8601501	シール	8601501 シール ANELLO Dl TENUTA	$5.66 MSRP: ~~6.00~~ (5.7% off)	1
