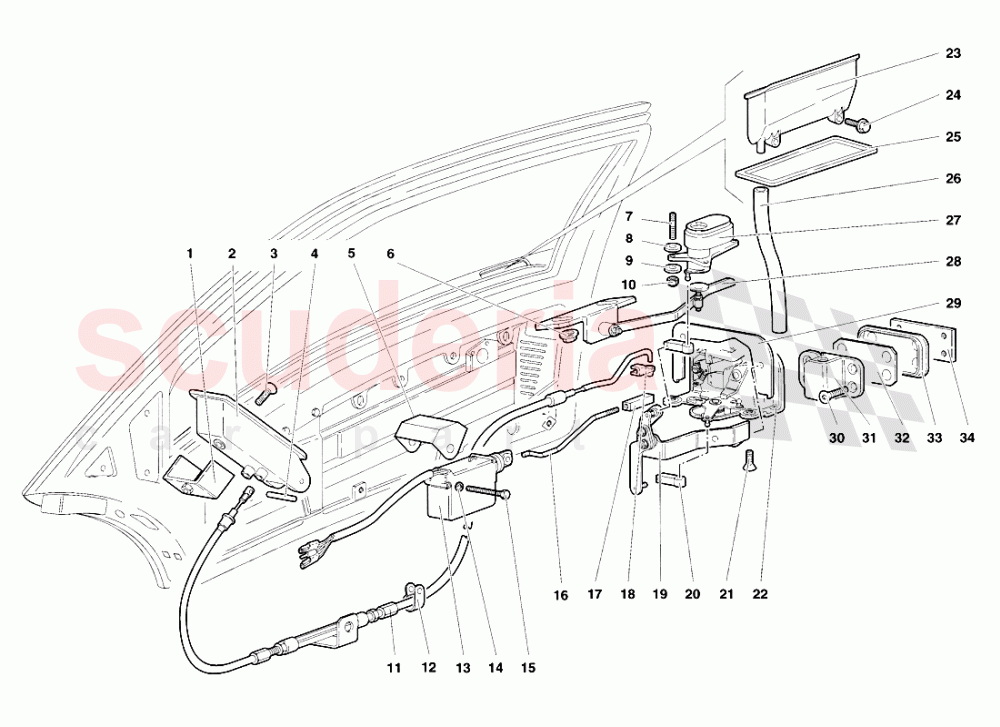

Lamborghini Diablo SV (1998) - ドア1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	9421274	ブラケット	9421274 ブラケット CAVALLOTTO	$69.43	2
002	410823537	ドアオープニングインナーハンドルアッセンブリー	410823537 ドアオープニングインナーハンドルアッセンブリー	$1,267.53	2
003	8700539	スクリュー	8700539 スクリュー VITE	-	2	Enquire
004	8850304	ピン - スピナ	8850304 ピン - スピナ PERNO	$1.93 MSRP: ~~2.00~~ (3.5% off)	2
005	9921112	右シールド	9921112 右シールド PROTEZIONE DX	$83.01 MSRP: ~~86.40~~ (3.9% off)	1
005	9921113	左シールド	9921113 左シールド PROTEZIONE SX	$15.21 MSRP: ~~15.80~~ (3.7% off)	1
006	N01508213	六角カラーナット	N01508213 六角カラーナット DADO	$0.21	4
007	9921221	スタッド	9921221 スタッド PRIGIONIERO(L=18MM)	$4.16 MSRP: ~~4.40~~ (5.5% off)	2
007	8300403	スタッド	8300403 スタッド PRIGIONIERO (L=21 MM)	$25.55 MSRP: ~~27.55~~ (7.3% off)	4
008	8400401	ウォッシャー	8400401 ウォッシャー RONDELLA (DISTANZIALE)	$0.13	1
009	8400401	ウォッシャー	8400401 ウォッシャー RONDELLA	$0.13	6
010	WHT002959	クランピングナット	WHT002959 クランピングナット DADO	$0.80 MSRP: ~~7.26~~ (89% off)	6
011	9421051	左ケーブル	9421051 左ケーブル CAVO SX	$130.89 MSRP: ~~136.00~~ (3.8% off)	1
011	9421052	右ケーブル	9421052 右ケーブル CAVO DX	$283.51 MSRP: ~~306.00~~ (7.3% off)	1
012	8830907	ストラップ	8830907 ストラップ FASCETTA	$0.48 MSRP: ~~7.30~~ (93.4% off)	6
013	R1320008	右側ドアアクチュエータ	R1320008 右側ドアアクチュエータ	$454.50	1
013	R1320007	左側ドアアクチュエータ	R1320007 左側ドアアクチュエータ	$959.67	1
014	8400401	ウォッシャー	8400401 ウォッシャー RONDELLA	$0.13	4
015	8100404	スクリュー	8100404 スクリュー VITE	$0.62	4
016	9921211	左タイロッド	9921211 左タイロッド TIRANTE SX	$21.41 MSRP: ~~22.25~~ (3.8% off)	1
016	9921204	右タイロッド	9921204 右タイロッド TIRANTE DX	$21.41 MSRP: ~~22.25~~ (3.8% off)	1
017	7021016	ポウル	7021016 ポウル NOTTOLINO	-	2	Enquire
018	9421251	クリップ	9421251 クリップ MOLLETTA Dl AGGANCIO	-	2	Enquire
019	9921225	右アイドルレバー	9921225 右アイドルレバー RINVIO A LEVA DX	$348.12	1
019	9921226	左アイドルレバー	9921226 左アイドルレバー RINVIOALEVASX	$236.35 MSRP: ~~246.50~~ (4.1% off)	1
020	9421214	カップリング	9421214 カップリング TESTINA	-	4	Enquire
021	8700610	スクリュー	8700610 スクリュー VITE	$0.64 MSRP: ~~7.29~~ (91.2% off)	8
022	410837016	右ロック	410837016 右ロック SERRATURA SX	$619.64	1
022	410837015	左ロック	410837015 左ロック SERRATURA DX	$619.64	1
023	9421200	右ハンドル	9421200 右ハンドル MANIGLIA DX	$333.64	1
023	9421201	左ハンドル	9421201 左ハンドル MANIGLIA SX	$349.55	1
024	N10718801	六角カラーボルト	N10718801 六角カラーボルト VITE	$0.95	4
025	9421713	左ガスケット	9421713 左ガスケット GUARNIZIONE SX	$12.84	1
025	9421712	右ガスケット	9421712 右ガスケット GUARNIZIONE DX	$5.26 MSRP: ~~5.55~~ (5.2% off)	1
026	9421245	パイプ	9421245 パイプ TUBO	$17.37 MSRP: ~~18.05~~ (3.8% off)	2
027	9421267	右ボタン	9421267 右ボタン PULSANTE DX	-	1	Enquire
027	9421268	左ボタン	9421268 左ボタン PULSANTE SX	-	1	Enquire
028	9921223	右アイドルレバー	9921223 右アイドルレバー RINVIO A LEVA DX	$236.35 MSRP: ~~246.50~~ (4.1% off)	1
028	9921224	左アイドルレバー	9921224 左アイドルレバー RINVIOALEVASX	$236.35 MSRP: ~~246.50~~ (4.1% off)	1
029	9421272	左ガスケット	9421272 左ガスケット GUARNIZIONE SX	-	1	Enquire
029	9421273	右ガスケット	9421273 右ガスケット GUARNIZIONE DX	-	1	Enquire
030	8700610	スクリュー	8700610 スクリュー VITE	$0.64 MSRP: ~~7.29~~ (91.2% off)	8
031	410831408A	ヒンジハーフ右	410831408A ヒンジハーフ右 RISCONTRO DX	$837.35	1
031	410831407A	左ヒンジハーフ	410831407A 左ヒンジハーフ RISCONTRO SX	$475.81	1
032	410837964	スペーサー	410837964 スペーサー DISTANZIALE	$15.26	4
032	410837963	スペーサー	410837963 スペーサー DISTANZIALE	$15.73	4
033	410837899	オーナメント	410837899 オーナメント	$15.42	2
034	7021253	プレート	7021253 プレート PIASTRA	$693.54	2
