Water Cooling System of Lamborghini Lamborghini Diablo SV (1999)

すべて見る

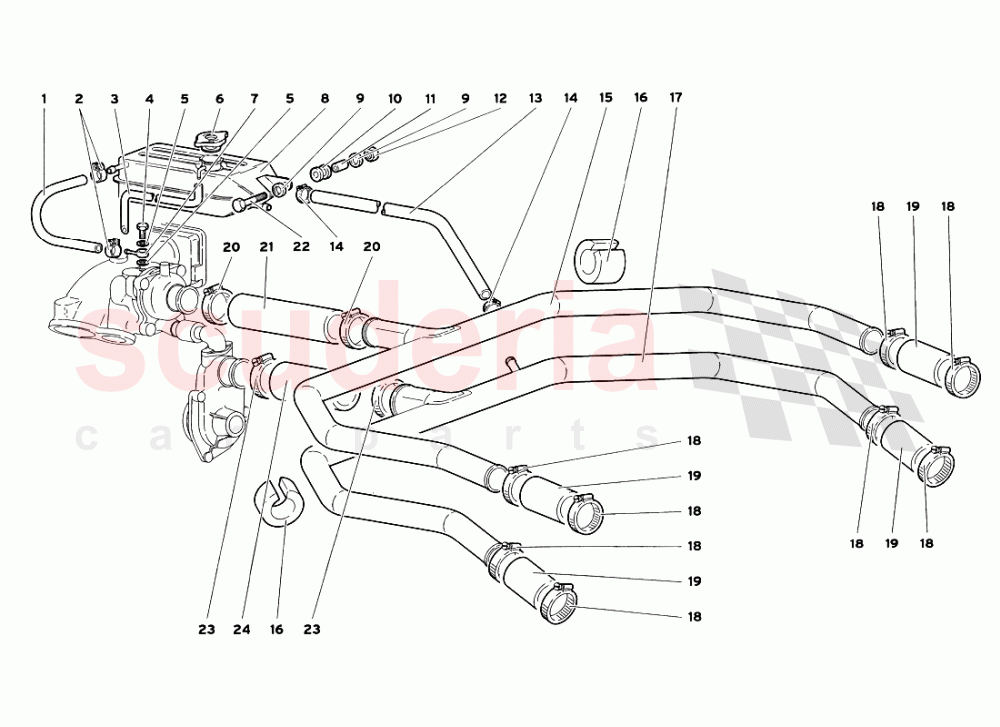

Lamborghini Diablo SV (1999) - 水冷システム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	1735264	パイプ	1735264 パイプチューボ	$16.87	1
002	8830817	クランプ	8830817 クランプファスケッタ	$2.22	2
003	1731993	パイプ在庫あり	1731993 パイプチューボ在庫あり	$13.54	1
004	WHT000524	バンジョーボルト	WHT000524 バンジョーボルト	$24.92	1
005	8400818	ウォッシャー	8400818 ウォッシャーロンデッラ	-	2	Enquire
006	1734185	タンク・キャップ	1734185 タンク・キャップサーボタップ	$140.25	1
007	1733714	接続部	1733714 接続部ラッコルド	$28.14	1
008	1733712	リザーバー	1733712 リザーバーセルバトイオ	$1,616.88 MSRP: ~~1,665.00~~ (2.9% off)	1
009	WHT002961	ウォッシャー在庫あり	WHT002961 ウォッシャーロンデッラ在庫あり	$0.42	2
010	8610903	ゴムブッシュ	8610903 ゴムブッシュボッコラコンマ	$16.50	1
011	8800602	ブッシング	8800602 ブッシングボッコラ	$32.60 MSRP: ~~33.60~~ (3% off)	1
012	N01118312	六角ナット、セルフロック在庫あり	N01118312 六角ナット、セルフロックダド在庫あり	$2.06	1
013	1737088	パイプ	1737088 パイプチューボ	$76.70 MSRP: ~~79.30~~ (3.3% off)	1
014	8831524	ストラップ	8831524 ストラップファスケッタ	-	2	Enquire
015	1735106	パイプ	1735106 パイプチューボ	$179.23	1
016	7L121199	プロテクション	7L121199 プロテクションプロテツィオーネ	$20.17	4
017	17001314	パイプ	17001314 パイプチューボ	$310.86	1
018	8833001	ストラップ	8833001 ストラップファスケッタ	$10.18 MSRP: ~~10.40~~ (2.1% off)	8
019	1730574	パイプ	1730574 パイプチューボ	-	4	Enquire
020	N0245022	クランプ	N0245022 クランプファスケッタ	$5.64	2
021	1732812	パイプ	1732812 パイプチューボ	$125.18	1
022	8100623	スクリュー	8100623 スクリュービテ	$0.36	1
023	8834501	ストラップ	8834501 ストラップファスケッタ	-	2	Enquire
024	7M121057	パイプ	7M121057 パイプ	$99.78	1
