Lamborghini Diablo SV (1999) - ドア3

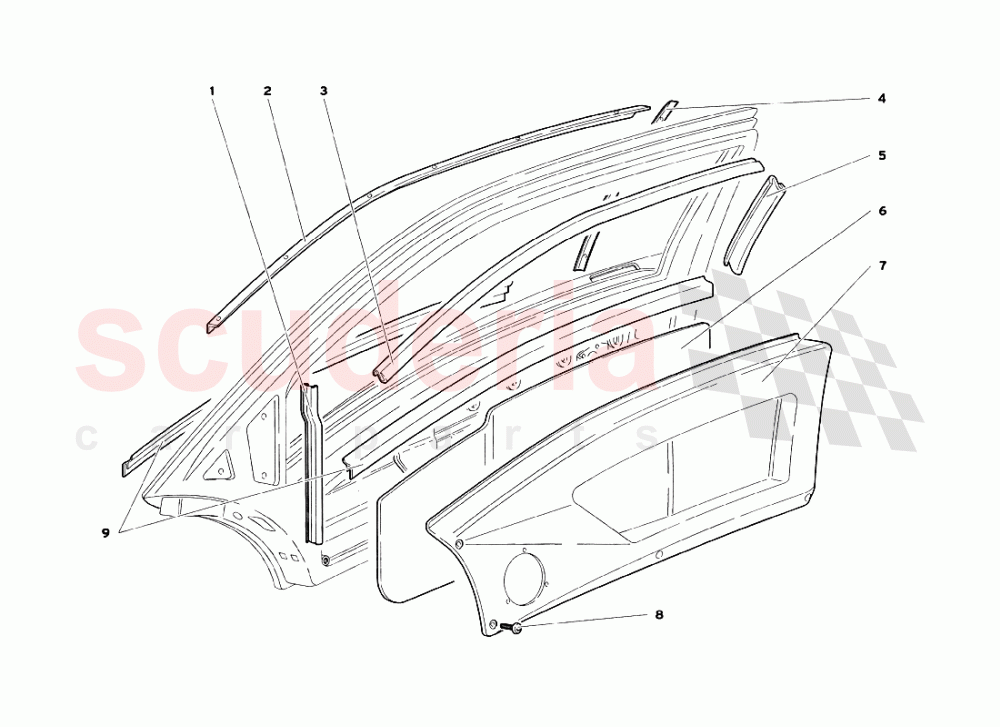

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
001	9421716	ガスケット	9421716 ガスケット GUARNIZIONE	$23.16	2
002	9421402	右チャンネル	9421402 右チャンネル PROFILATO DX	$535.56	1
002	9421403	左チャンネル	9421403 左チャンネル PROFILATO SX	$535.56	1
003	9421714	ガスケット	9421714 ガスケット GUARNIZIONE	$411.09	2
004	9421405	左チャンネル	9421405 左チャンネル PROFILATO SX	$209.68	1
004	9421404	右チャンネル	9421404 右チャンネル PROFILATO DX	$436.73	1
005	9421715	ガスケット	9421715 ガスケット GUARNIZIONE	$188.91	2
006	72001666	シールド	72001666 シールド (Valid for GB - July 1999) PROTEZIONE SX	$58.33	1
006	72001666	シールド	72001666 シールド (Valid for AUSTRALIA - July 1999) PROTEZIONE SX	$58.33	1
006	9421574	シールド	9421574 シールド PROTEZIONE SX	$63.65	1
006	72001665	シールド	72001665 シールド (Valid for AUSTRALIA - July 1999) PROTEZIONE DX	$58.33	1
006	9421573	シールド	9421573 シールド PROTEZIONEDX	$63.65	1
006	72001665	シールド	72001665 シールド (Valid for GB - July 1999) PROTEZIONE DX	$58.33	1
007	72004095	左パネル	72004095 左パネル (Valid for AUSTRALIA - July 1999) PANNELLO SX	$945.42	1
007	72004095	左パネル	72004095 左パネル (Valid for GB - July 1999) PANNELLO SX	$945.42	1
007	72002570	左パネル	72002570 左パネル PANNELLO SX	$986.37	1
007	72004094	右パネル	72004094 右パネル (Valid for AUSTRALIA - July 1999) PANNELLO DX	$945.42	1
007	72002569	右パネル	72002569 右パネル PANNELLO DX	$986.37	1
007	72004094	右パネル	72004094 右パネル (Valid for GB - July 1999) PANNELLO DX	$945.42	1
008	8740685	スクリュー	8740685 スクリュー VITE	$20.79	8
009	9421700	ガスケット	9421700 ガスケット GUARNIZIONE	$888.75	4
