Engine Oil Breathing System of Lamborghini Lamborghini Diablo VT (1993-1998)

すべて見る

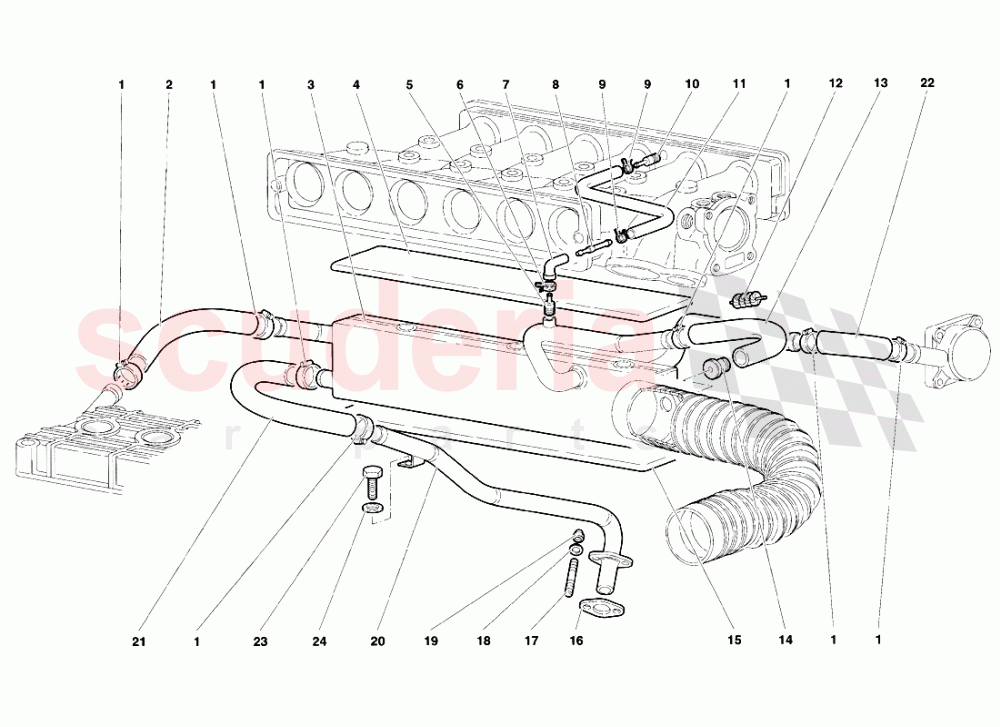

Lamborghini Diablo VT (1993-1998) - エンジンオイルブリージングシステム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
001	8832003	クランプ	8832003 クランプ FASCETTA	$42.86	7
002	1533391	パイプ	1533391 パイプ TUBO	$98.13	1
003	1533385	タンク	1533385 タンク SERBATOIO	$564.51	1
004	1533448	インシュレーター	1533448 インシュレーター ISOLANTE	$35.05 MSRP: ~~36.45~~ (3.8% off)	1
005	1333446	接続部	1333446 接続部 RACCORDO	$67.01	1
006	8830122	クランプ	8830122 クランプ FASCETTA	$0.34 MSRP: ~~7.33~~ (95.4% off)	1
007	7L131756	コネクター	7L131756 コネクター RACCORDO 90 -	$27.50	1
008	1329319	アダプター	1329319 アダプター RACCORDO	$1.16 MSRP: ~~7.18~~ (83.8% off)	1
009	8830128	クランプ	8830128 クランプ FASCETTA	$0.42	2
010	1333446	接続部	1333446 接続部 RACCORDO	$67.01	1
011	1333445	パイプ	1333445 パイプ TUBO	$14.92	1
012	1532768	フレームトラップ	1532768 フレームトラップ SPEGNIFIAMMA	$23.83 MSRP: ~~24.80~~ (3.9% off)	1
013	1533775	パイプ	1533775 パイプ TUBO	$118.40	1
014	1333773	接続部	1333773 接続部 RACCORDO	$23.40 MSRP: ~~24.40~~ (4.1% off)	1
015	1533447	インシュレーター	1533447 インシュレーター ISOLANTE	$76.17 MSRP: ~~79.30~~ (3.9% off)	1
016	1831058	ガスケット	1831058 ガスケット GUARNIZIONE	$5.10	1
017	8300610	スタッドボルト	8300610 スタッドボルト PRIGIONIERO	$23.91 MSRP: ~~25.65~~ (6.8% off)	2
018	8400606	ウォッシャー	8400606 ウォッシャー RONDELLA	$0.07	2
019	N01118312	六角ナット、セルフロック	N01118312 六角ナット、セルフロック DADO	$1.96	2
020	1532643	パイプ	1532643 パイプ TUBO	$71.58 MSRP: ~~74.40~~ (3.8% off)	1
021	1532654	パイプ	1532654 パイプ TUBO	$78.16	1
022	1533390	パイプ	1533390 パイプ TUBO	$150.54	1
023	8100601	スクリュー	8100601 スクリュー VITE	$0.27	1
024	WHT003053	ウォッシャー	WHT003053 ウォッシャー RONDELLA	$3.16	1
