Lamborghini Murcielago LP640 - オイルシステムラジエター1

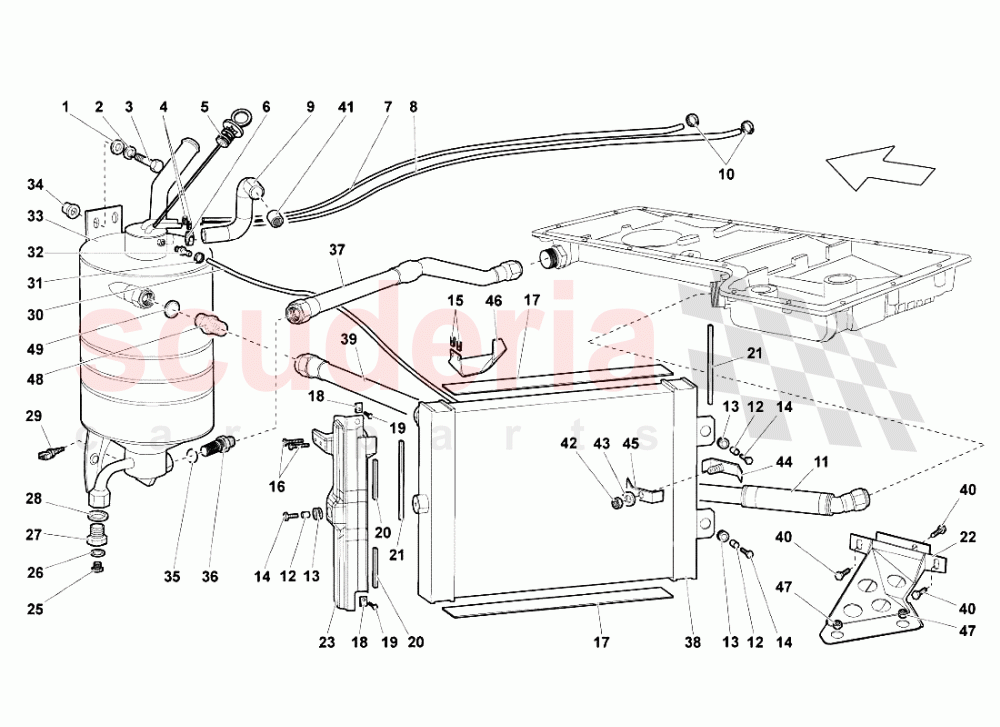

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
001	N90840802	ウォッシャー	N90840802 ウォッシャー	$0.40 MSRP: ~~7.33~~ (94.5% off)	3
002	N0152785	ウォッシャー	N0152785 ウォッシャー	$0.40	3
003	N10545402	ねじ M8X25.00-S1-N	N10545402 ねじ M8X25.00-S1-N	$4.06 MSRP: ~~7.17~~ (43.4% off)	3
004	N90293002	クランプ	N90293002 クランプ	$1.81 MSRP: ~~7.09~~ (74.5% off)	2
005	7M115311D	プラグ	7M115311D プラグ	$1,780.93	1
006	N91054301	クランプ	N91054301 クランプ	$5.85	2
007	7M115278F	パイプ（左シリンダー	7M115278F パイプ（左シリンダー	$34.90	1
008	7M115278E	パイプ（右シリンダー	7M115278E パイプ（右シリンダー	$43.95	1
009	7M115657	パイプ	7M115657 パイプ	$143.17	1
010	400251189E	クランプ	400251189E クランプ	$13.97	2
011	7M117413B	パイプ	7M117413B パイプ	$2,432.79	1
012	400121129A	スペーサーホルダー	400121129A スペーサーホルダー	$15.07	3
013	7L121585	ゴムブッシュ	7L121585 ゴムブッシュ	$18.33	3
014	N90533003	ボルト、HEX.HD.(セルフロック	N90533003 ボルト、HEX.HD.(セルフロック	$3.05	3
015	N0154523	クリップ ST4.2X13.00X11.00	N0154523 クリップ ST4.2X13.00X11.00	$0.27 MSRP: ~~7.36~~ (96.3% off)	2
016	N90986803	六角穴付きパネルボルト	N90986803 六角穴付きパネルボルト	$1.01	2
017	7M117025	ガスケット	7M117025 ガスケット	$11.51	2
018	N90327506	スピードナット	N90327506 スピードナット	$0.92	2
019	N10718801	六角カラーボルト	N10718801 六角カラーボルト	$0.95	2
020	410853669	ガスケット	410853669 ガスケット	$8.80	2
021	7M117070	ガスケット	7M117070 ガスケット	$10.80	2
022	410117095A	ブラケット	410117095A ブラケット	$575.25	1
023	410853343	ブラケット	410853343 ブラケット	$584.68	1
025	N0297042	プラグ M18X1.50	N0297042 プラグ M18X1.50	$10.76	1
026	N91122801	ワッシャ 18.5X24X1.5	N91122801 ワッシャ 18.5X24X1.5	$2.93 MSRP: ~~7.18~~ (59.2% off)	1
027	7M115707A	コネクター	7M115707A コネクター	$122.72	1
028	WHT003050	ウォッシャー	WHT003050 ウォッシャー	$6.61	1
029	7L919501A	水温センサー	7L919501A 水温センサー	$349.85	1
030	7M115655	パイプ	7M115655 パイプ	$149.87	1
031	N91054301	クランプ	N91054301 クランプ	$5.85	2
032	7M115458	コネクター	7M115458 コネクター	$50.35	1
033	7M115373	オイルタンク	7M115373 オイルタンク	$2,110.23	1
034	410814939	ブッシング	410814939 ブッシング	$8.07	1
035	WHT003309	ウォッシャー	WHT003309 ウォッシャー	$29.71	1
036	7M115157	コネクター	7M115157 コネクター	$2,916.67	1
037	7M115688A	パイプ	7M115688A パイプ	$1,063.18	1
038	7M117021A	オイルラジエーター	7M117021A オイルラジエーター	$3,991.93	1
039	7M115689A	パイプ	7M115689A パイプ	$879.02	1
040	N10005207	ネジ M8X18	N10005207 ネジ M8X18	$7.53	1
041	7L129793	フレームトラップ	7L129793 フレームトラップ	$112.78	1
042	N01118312	六角ナット、セルフロック	N01118312 六角ナット、セルフロック	$1.96	1
043	WHT003407	ウォッシャー	WHT003407 ウォッシャー	$0.51 MSRP: ~~7.31~~ (93% off)	1
044	7M115633A	ブラケット	7M115633A ブラケット	$28.24	1
045	7M115634A	ブラケット	7M115634A ブラケット	$24.54	1
046	410853595	ブラケット	410853595 ブラケット	$73.93	1
047	WHT003112	ナット M5	WHT003112 ナット M5	$0.68	1
048	400115707	コネクター	400115707 コネクター	$33.15	1
049	WHT000674	ウォッシャー	WHT000674 ウォッシャー	$2.57 MSRP: ~~7.04~~ (63.5% off)	1
