LUBRICATION SYSTEM: CIRCUIT AND COLLECTION of Maserati Maserati 4200 Coupe (2002-2004) CC

すべて見る

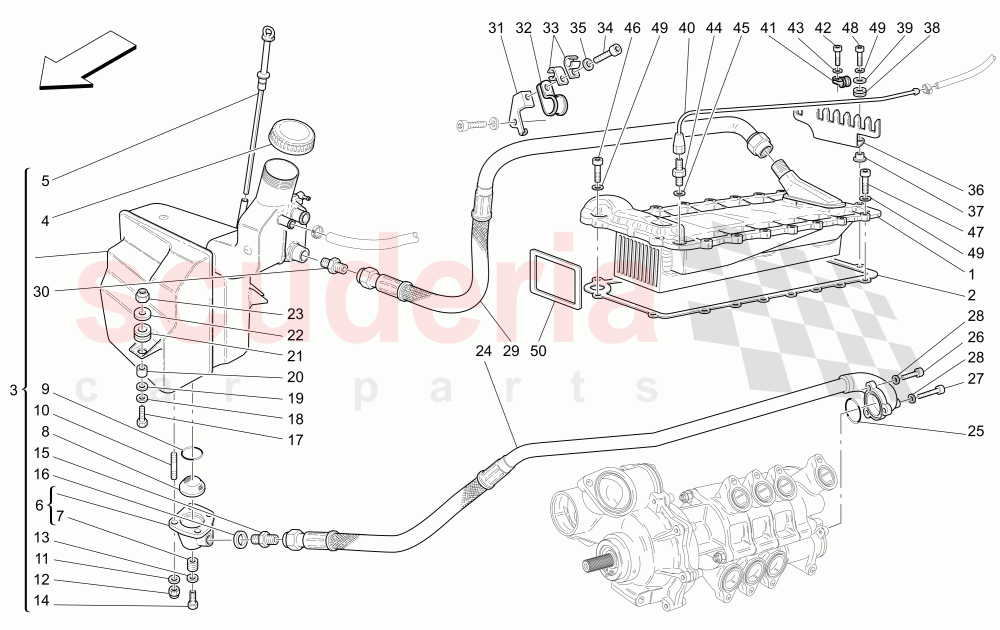

Maserati 4200 Coupe (2002-2004) CC - 潤滑システム：回路および回収

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	186356	水／油交換器	$2,430.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	322664	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	211465	コンプリートオイルタンク	$1,567.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	189116	プラグ	$115.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	192510	ディップスティック	$18.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	151684	オイルサクションファン	$214.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	111352	ネジ切りインサート	$20.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	100332	オイルダクトフィルター	$64.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	125521	Oリング D78.97-8X100	$18.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11500524	スタッド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$2.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14039614	ナット	$1.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000691	ガスケット	$2.14	在庫あり
	675000691	ガスケット	$2.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	293107	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	186746	ネジ付きユニオン	$75.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	898271	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231629	座金付き六角穴付きボルト M8 x 30	$2.91	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14496524	ウォッシャー	$2.03	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$1.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	107980	スペーサー	$2.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	184519	パッド	$2.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	107979	ウォッシャー	$1.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	16104411	ナット	$1.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	194457	タンクからオイルポンプへのパイプ	$624.34	注文するには
	194456	タンクからオイルポンプへのパイプ	$1,000.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	109649	ガスケット	$2.03	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231617	スクリュー M6 X 18	$2.91	在庫あり
	186196	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14303834	スクリュー	お問い合わせ	注文するには
	14304824	スクリュー	$2.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$2.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	186060	熱交換器からオイルタンクへのパイプ	$432.81	在庫あり

写真	部品番号	説明	価格(各)	ストック
	170157	ユニオン	$49.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	184821	ブラケット	$16.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441890	シース付きブラケット	$1.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	187713	保持クリップ	$5.77	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	$3.50	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$2.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	191396	ブラケット	$14.85	在庫あり

写真	部品番号	説明	価格(各)	ストック
	149707	スペーサー	$3.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	177576	中間リング	$6.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ワッシャ 6.15-18X1.5	$1.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	185469	ベントパイプ一式	$228.80	注文するには
	192326	ベントパイプ一式	$701.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	10440890	シース付きブラケット	$2.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	14305024	スクリュー	$1.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$2.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	192327	ユニオン	$26.44	注文するには
	182496	ユニオン	$62.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	10284460	ガスケット	$1.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231621	六角ネジ M6 X 30	$1.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	186196	スクリュー	お問い合わせ	注文するには
	231619	SCREW M6 X 22MM	$2.91	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231622	SCREWM6X35	$1.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$2.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	247146	ガスケット	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	186356	水／油交換器	186356 水／油交換器	$2,430.59	1
2	322664	ガスケット	322664 ガスケットクランクケースガスケットリビジョンキット（COD. 980020004）にも含まれています。	-	1	Enquire
3	211465	コンプリートオイルタンク	211465 コンプリートオイルタンク	$1,567.42	1
4	189116	プラグ	189116 プラグ	$115.86	1
5	192510	ディップスティック	192510 ディップスティック	$18.75	1
6	151684	オイルサクションファン	151684 オイルサクションファン	$214.21	1
7	111352	ネジ切りインサート	111352 ネジ切りインサート	$20.74 MSRP: ~~168.72~~ (87.7% off)	1
8	100332	オイルダクトフィルター	100332 オイルダクトフィルター	$64.40	1
9	125521	Oリング D78.97-8X100 在庫あり	125521 Oリング D78.97-8X100 在庫あり	$18.15	1
10	11500524	スタッド	11500524 スタッド	-	4	Enquire
11	11197774	WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	11197774 WAVY WASHER D.6.4 X 12 X 1.2 D.6,40-12X 0,5 在庫あり	$2.40	4
12	14039614	ナット在庫あり	14039614 ナット在庫あり	$1.53	4
13	675000691	ガスケット在庫あり	675000691 ガスケット在庫あり	$2.14	1
13	675000691	ガスケット在庫あり	675000691 ガスケット在庫あり	$2.14	1
14	293107	ネジプラグ	293107 ネジプラグ	-	1	Enquire
15	186746	ネジ付きユニオン	186746 ネジ付きユニオン	$75.95	1
16	898271	ガスケット	898271 ガスケット	-	1	Enquire
17	231629	座金付き六角穴付きボルト M8 x 30 在庫あり	231629 座金付き六角穴付きボルト M8 x 30 在庫あり	$2.91	3
18	14496524	ウォッシャー在庫あり	14496524 ウォッシャー D.8.40-17 X1.6 在庫あり	$2.03	3
19	127496	ウォッシャー	127496 ウォッシャー	$1.54	3
20	107980	スペーサー	107980 スペーサー	$2.80 MSRP: ~~6.68~~ (58.1% off)	3
21	184519	パッド在庫あり	184519 パッド在庫あり	$2.69	3
22	107979	ウォッシャー	107979 ウォッシャー	$1.97 MSRP: ~~12.30~~ (84% off)	3
23	16104411	ナット	16104411 ナット	$1.97	2
24	194457	タンクからオイルポンプへのパイプ	194457 タンクからオイルポンプへのパイプ米国、カナダ、カナダ以外	$624.34	1
24	194456	タンクからオイルポンプへのパイプ	194456 タンクからオイルポンプへのパイプ米国およびカナダで有効	$1,000.79	1
25	109649	ガスケット在庫あり	109649 ガスケット在庫あり	$2.03	1
26	231617	スクリュー M6 X 18 在庫あり	231617 スクリュー M6 X 18 米国およびカナダで有効在庫あり	$2.91	2
26	186196	スクリュー	186196 スクリュー米国、カナダ、カナダ以外	-	2	Enquire
27	14303834	スクリュー	14303834 スクリュー米国、カナダ、カナダ以外	-	1	Enquire
27	14304824	スクリュー	14304824 スクリュー米国およびカナダで有効	$2.39	1
28	11197774	WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	11197774 WAVY WASHER D.6.4 X 12 X 1.2 D.6.4-12X2.4 在庫あり	$2.40	3
29	186060	熱交換器からオイルタンクへのパイプ在庫あり	186060 熱交換器からオイルタンクへのパイプ在庫あり	$432.81	1
30	170157	ユニオン	170157 ユニオン	$49.99	1
31	184821	ブラケット	184821 ブラケット	$16.67	1
32	10441890	シース付きブラケット	10441890 シース付きブラケット	$1.25	1
33	187713	保持クリップ在庫あり	187713 保持クリップ在庫あり	$5.77	2
34	248334	SCREW M6 X 14MM 在庫あり	248334 SCREW M6 X 14MM 在庫あり	$3.50	1
35	11197774	WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	11197774 WAVY WASHER D.6.4 X 12 X 1.2 D.6.4-12X2.4 在庫あり	$2.40	1
36	191396	ブラケット在庫あり	191396 ブラケット在庫あり	$14.85	1
37	149707	スペーサー	149707 スペーサー	$3.23	2
38	177576	中間リング	177576 中間リング	$6.58	2
39	12643724	ワッシャ 6.15-18X1.5 在庫あり	12643724 ワッシャ 6.15-18X1.5 D 6,15-18X 1,5 在庫あり	$1.61	2
40	185469	ベントパイプ一式	185469 ベントパイプ一式エンジン番号まで有効79340	$228.80	1
40	192326	ベントパイプ一式	192326 ベントパイプ一式エンジン番号から有効79341	$701.02	1
41	10440890	シース付きブラケット	10440890 シース付きブラケット	$2.10	1
42	14305024	スクリュー	14305024 スクリュー	$1.97	1
43	11197774	WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	11197774 WAVY WASHER D.6.4 X 12 X 1.2 D.6.4-12X2.4 在庫あり	$2.40	1
44	192327	ユニオン	192327 ユニオンエンジン番号から有効79341	$26.44	1
44	182496	ユニオン	182496 ユニオンエンジン番号まで有効79340	$62.20	1
45	10284460	ガスケット在庫あり	10284460 ガスケット在庫あり	$1.30	1
46	231621	六角ネジ M6 X 30	231621 六角ネジ M6 X 30 M 6X30	$1.25	2
47	186196	スクリュー	186196 スクリュー M 6X25	-	2	Enquire
47	231619	SCREW M6 X 22MM 在庫あり	231619 SCREW M6 X 22MM M 6X22 在庫あり	$2.91	13
48	231622	SCREWM6X35	231622 SCREWM6X35 M 6X35	$1.25	2
49	11197774	WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	11197774 WAVY WASHER D.6.4 X 12 X 1.2 D.6.4-12X2.4 在庫あり	$2.40	19
50	247146	ガスケット	247146 ガスケットクランクケースガスケットリビジョンキット（COD. 980020004）にも含まれています。	-	1	Enquire
