A/c Unit: Diffusion

Maserati Grecale Modena Automatic 2.0 T4 4WD 330HP MHEV

Illustration Number: 0842

自分の役割を見つける

Maserati Grecale Modena Automatic 2.0 T4 4WD 330HP MHEV - A/C UNIT: DIFFUSION (08422)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
4ML863280N カバー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670175785 左サイドエアダクトアッセンブリー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670175784 右サイドエアダクトアッセンブリー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4ML853190AN トリム お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4ML853190AP トリム お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670175769 コネクタHVACモジュール お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670179032 フロント左エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670179030 フロント右エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670178054 左側ユニオン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670178055 右側ユニオン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670178049 リア左エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670156575 リア右エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675002041 セントラルエアダクトアッセンブリー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670178982 右側エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670176401 左側エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670174698 リア・エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4ML857916KXZ0 ライニング お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675000294 ファスニングボタン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675001491 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670174694 エアダクト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675001050 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670179025 ユニオン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675001049 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670035714 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675001674 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675001050 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675000053 リベット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670179043 エアダクト お問い合わせ 注文するには
すべて見る

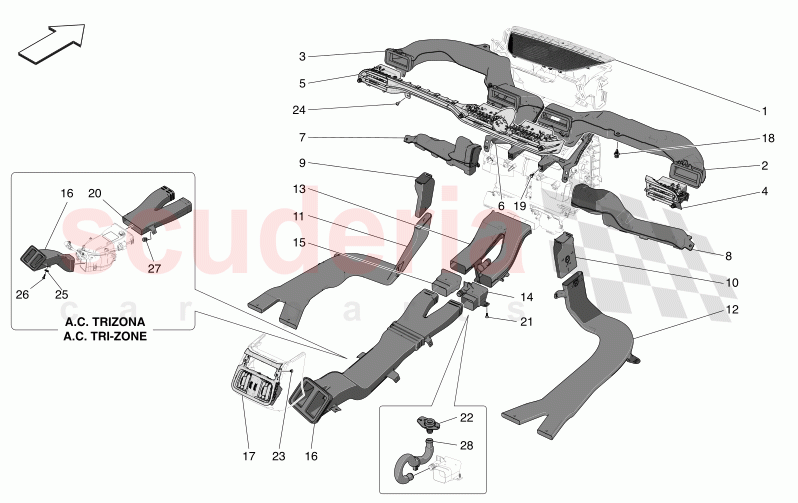

A/C UNIT: DIFFUSION of Maserati Maserati Grecale Modena Automatic 2.0 T4 4WD 330HP MHEV ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 4ML863280N
カバー 		- 1 Enquire
2 670175785
左サイドエアダクトアッセンブリー
AU UK JRH IN N8; 		- 1 Enquire
3 670175784
右サイドエアダクトアッセンブリー
AU UK JRH IN N8; 		- 1 Enquire
4 4ML853190AN
トリム
AU UK JRH IN N8; 		- 1 Enquire
5 4ML853190AP
トリム
AU UK JRH IN N8; 		- 1 Enquire
6 670175769
コネクタHVACモジュール 		- 1 Enquire
7 670179032
フロント左エアダクト
AU UK JRH IN N8; 		- 1 Enquire
8 670179030
フロント右エアダクト
AU UK JRH IN N8; 		- 1 Enquire
9 670178054
左側ユニオン 		- 1 Enquire
10 670178055
右側ユニオン 		- 1 Enquire
11 670178049
リア左エアダクト
Available with: A/C - CLIMATE ZONES: 3 Not available with: DUAL-ZONE AUTOMATIC CLIMA; 		- 1 Enquire
12 670156575
リア右エアダクト 		- 1 Enquire
13 675002041
セントラルエアダクトアッセンブリー 		- 1 Enquire
14 670178982
右側エアダクト 		- 1 Enquire
15 670176401
左側エアダクト 		- 1 Enquire
16 670174698
リア・エアダクト
Available with: A/C - CLIMATE ZONES: 3 Not available with: DUAL-ZONE AUTOMATIC CLIMA; 		- 1 Enquire
17 4ML857916KXZ0
ライニング 		- 1 Enquire
18 675000294
ファスニングボタン 		- 3 Enquire
19 675001491
スクリュー 		- 5 Enquire
20 670174694
エアダクト
Available with: A/C - CLIMATE ZONES: 3 Not available with: DUAL-ZONE AUTOMATIC CLIMA; 		- 1 Enquire
21 675001050
スクリュー 		- 2 Enquire
22 670179025
ユニオン
Available with: WIRELESS PHONE CHARGE ; 		- 1 Enquire
23 675001049
スクリュー 		- 4 Enquire
24 670035714
スクリュー 		- 3 Enquire
25 675001674
クリップ
Available with: A/C - CLIMATE ZONES: 3 Not available with: DUAL-ZONE AUTOMATIC CLIMA; 		- 2 Enquire
26 675001050
スクリュー
Available with: A/C - CLIMATE ZONES: 3 Not available with: DUAL-ZONE AUTOMATIC CLIMA; 		- 2 Enquire
27 675000053
リベット
Available with: A/C - CLIMATE ZONES: 3 Not available with: DUAL-ZONE AUTOMATIC CLIMA; 		- 2 Enquire
28 670179043
エアダクト
Available with: WIRELESS PHONE CHARGE ; 		- 1 Enquire
