Fuel Pumps And Connection Lines

Maserati Levante Modena Automatic 3.0 BT V6 4WD 350HP

Illustration Number: 0143

自分の役割を見つける

Maserati Levante Modena Automatic 3.0 BT V6 4WD 350HP - FUEL PUMPS AND CONNECTION LINES (01434)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
815679 右側燃料パイプ（インジェクター付き お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
815680 左側フューエルパイプ（インジェクター付き お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
285494 SCREWM8X50 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
329202 高圧燃料ポンプnbd26 php099 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14305434 SCREWM6X25 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670272117 コンプリートRHラテラルパネルBL お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
309114 コンプリート・アコースティック・カバー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
270601 HIG PRESSURE PUMP BUCKET お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
231620 ネジ M6 X 25 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
231619 SCREW M6 X 22MM お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
296209 右サイドケーブル お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
311644 左サイドケーブル お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
231617 スクリュー M6 X 18 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
310550 ポンプ-ディストリビューター間高圧フューエルパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
287494 ディストリビューター お問い合わせ 注文するには
298649 ディストリビューター お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
282572 右側レールポンプ高圧燃料パイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
282571 左側レールポンプ高圧燃料パイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
302810 防音エレメント お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
283287 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
303438 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
670030185 プレート お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
675000173 SCREWM6X16 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
333908 ダンパー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
341083 インジェクターアッセンブリー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
673015589 インジェクターシールキット お問い合わせ 注文するには
すべて見る

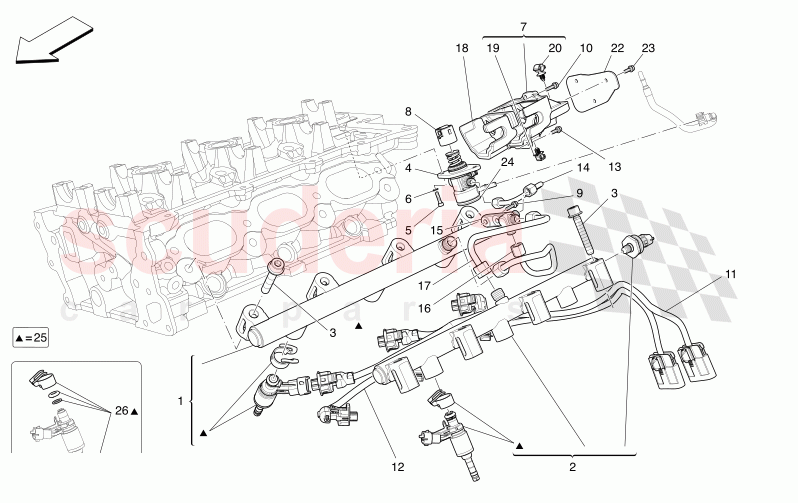

FUEL PUMPS AND CONNECTION LINES of Maserati Maserati Levante Modena Automatic 3.0 BT V6 4WD 350HP ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 815679
右側燃料パイプ（インジェクター付き
SUBJECT TO MASERATI TECHNICAL SERVICE AUTHORISATION; Bespoke Assembly Number 6072512 - 99999999; Available with: EU6D Final Not available with: EU6D Final specific Korea / USA, EU6C MY19 / EU6D-Temp MY20, CHINA 6B EMISSION; 		- 1 Enquire
2 815680
左側フューエルパイプ（インジェクター付き
SUBJECT TO MASERATI TECHNICAL SERVICE AUTHORISATION; Bespoke Assembly Number 6072512 - 99999999; Available with: EU6D Final Not available with: EU6D Final specific Korea / USA, EU6C MY19 / EU6D-Temp MY20, CHINA 6B EMISSION; 		- 1 Enquire
3 285494
SCREWM8X50 		- 8 Enquire
4 329202
高圧燃料ポンプnbd26 php099
PLEASE, ORDER ALSO PN 333908; 		- 1 Enquire
5 14305434
SCREWM6X25 		- 2 Enquire
6 670272117
コンプリートRHラテラルパネルBL 		- 2 Enquire
7 309114
コンプリート・アコースティック・カバー 		- 1 Enquire
8 270601
HIG PRESSURE PUMP BUCKET
Diameter 26; 		- 1 Enquire
9 231620
ネジ M6 X 25 		- 2 Enquire
10 231619
SCREW M6 X 22MM 		- 2 Enquire
11 296209
右サイドケーブル 		- 1 Enquire
12 311644
左サイドケーブル 		- 1 Enquire
13 231617
スクリュー M6 X 18 		- 2 Enquire
14 310550
ポンプ-ディストリビューター間高圧フューエルパイプ
SUBJECT TO MASERATI TECHNICAL SERVICE AUTHORISATION; 		- 1 Enquire
15 287494
ディストリビューター
Bespoke Engine Number 0 - 208324; 		- 1 Enquire
15 298649
ディストリビューター 		- 1 Enquire
16 282572
右側レールポンプ高圧燃料パイプ
SUBJECT TO MASERATI TECHNICAL SERVICE AUTHORISATION; 		- 1 Enquire
17 282571
左側レールポンプ高圧燃料パイプ
SUBJECT TO MASERATI TECHNICAL SERVICE AUTHORISATION; 		- 1 Enquire
18 302810
防音エレメント 		- 1 Enquire
19 283287
クリップ 		- 1 Enquire
20 303438
クリップ 		- 1 Enquire
22 670030185
プレート 		- 1 Enquire
23 675000173
SCREWM6X16 		- 3 Enquire
24 333908
ダンパー
PLEASE, ORDER ONLY IF YOU NEED REPLACE GDI HIGH PRESSURE FUEL PUMP; 		- 1 Enquire
25 341083
インジェクターアッセンブリー
Available with: EU6D Final Not available with: EU6D Final specific Korea / USA, EURO 6.4, EU6C MY19 / EU6D-Temp MY20, CHINA 6B EMISSION; 		- 6 Enquire
26 673015589
インジェクターシールキット 		- 6 Enquire
