COOLING SYSTEM: NOURICE AND LINES of Maserati Maserati Levante Modena Automatic 3.0 BT V6 4WD 350HP

すべて見る

Maserati Levante Modena Automatic 3.0 BT V6 4WD 350HP - 冷却システム: 冷却装置およびライン (01715)

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	670031651	ENGINE COOLANT RESERVOIR	$111.38	在庫あり

写真	部品番号	説明	価格(各)	ストック
	670003408	ヘッダータンクキャップ	$16.68	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000344	STRAP COLLAR D.17	$2.84	在庫あり

写真	部品番号	説明	価格(各)	ストック
	670031952	セカンダリーベントパイプ	$10.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	670031948	ラジエター水インレットパイプ	$37.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	670104916	ウォーターアウトレットスリーブ	$69.17	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	11417670	HOSE SCREW COLLAR D.30-45	$11.80	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000345	SCREW COLLAR D.58	$4.16	在庫あり

写真	部品番号	説明	価格(各)	ストック

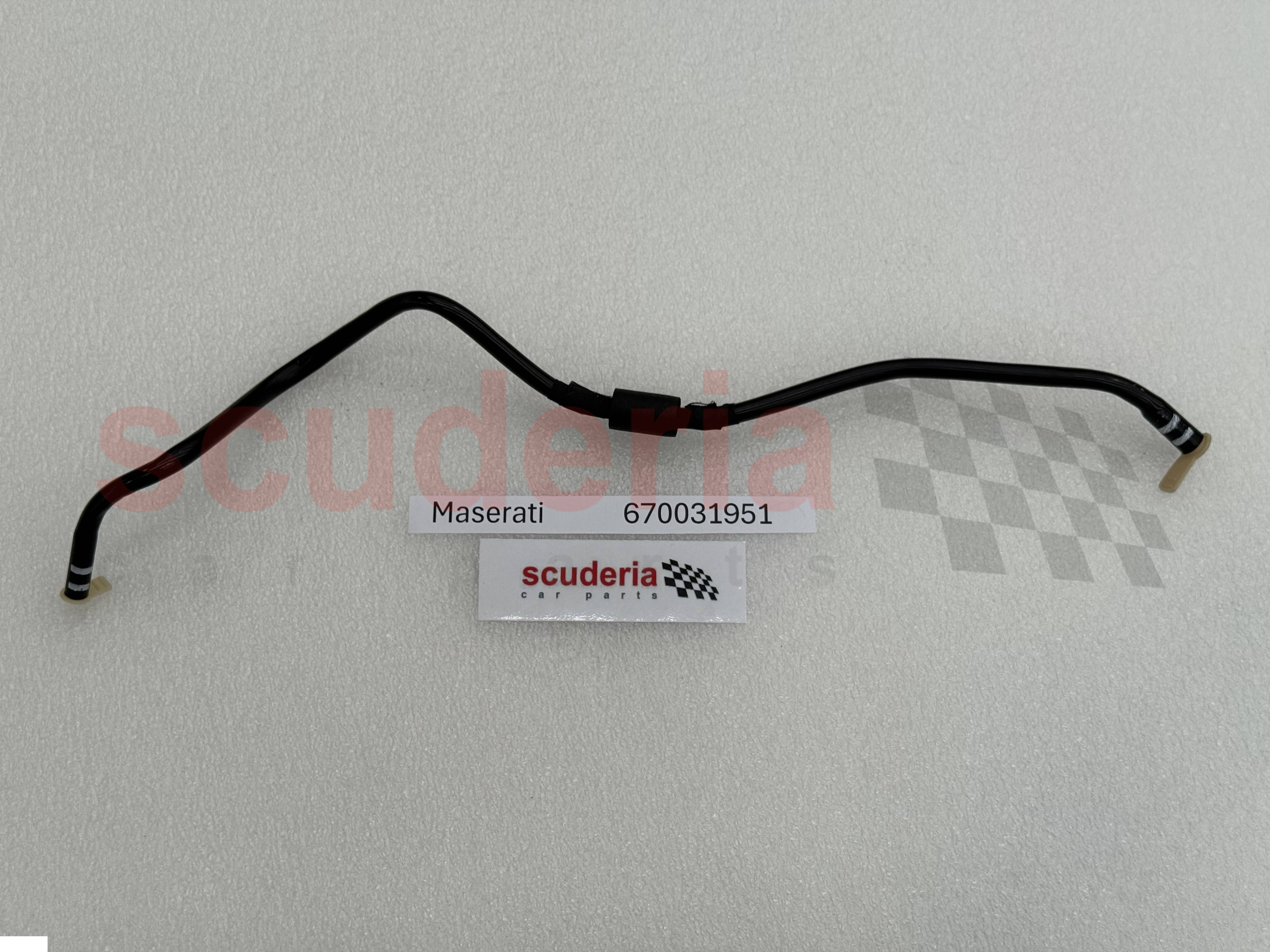

	670031951	メインベントパイプ	$47.77	在庫あり

写真	部品番号	説明	価格(各)	ストック
	227281	スタッド	$21.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	262109	カラー	$2.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	326846	CPL.クロスオーバー	$379.91	注文するには
	291773	CPL.クロスオーバー	$539.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	330424	サーモスタット	$114.55	在庫あり

写真	部品番号	説明	価格(各)	ストック
	882497	セカンダリーウォーターパイプ	$57.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000373	STRAP COLLAR D.12.5	$2.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231620	ネジ M6 X 25	$1.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231616	SCREWM6X14	$2.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	180137	水温センサー	$51.25	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	675000106	ウォッシャー	$1.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	296492	セカンダリーウォーターパイプ	$65.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	333706	オイル交換器からのリターンパイプ	$310.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	259508	クリップ	$2.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	670035398	ヒーターウォーターデリバリースリーブ	$49.42	注文するには
	670101987	ヒーターウォーターデリバリースリーブ	$327.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	292354	ブラケットアセンブリ	$21.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	670035535	ヒーターからの水戻しスリーブ	$95.39	注文するには
	670101989	ヒーターからの水戻しスリーブ	$258.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	298362	ラバー	$7.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	300867	ブラケット	$238.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	287986	ブラケット	$104.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	834094	ブラケット	$78.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	10903424	SCREWM6X45	$2.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	14498824	ワッシャー6.4-16.3x1	$2.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	670035399	ウォータースリーブ	$210.80	注文するには
	670101988	ウォータースリーブ	$166.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	670030176	ウォーターパイプ	$43.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002071	水循環ポンプ	$235.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	670101984	ウォータースリーブ	$40.97	注文するには
	670101990	ウォータースリーブ	$166.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	670031850	リヤウォーターパイプ	$300.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002070	オン/オフソレノイドバルブ	$159.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002637	電磁弁ブラケット	$19.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	670030327	カラー	$2.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000658	SNAP HOSE CLAMP	$10.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000757	カラー	$1.73	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000352	HOSE ELASTIC COLLAR D.23	$3.89	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000334	COLLAR D.23,5	$2.98	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	675000019	保持クリップ	$1.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	670101991	ブラケットアセンブリ	$25.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	670030325	カラー	$2.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	670005922	保持クリップ	$3.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	282370	O.R.ガスケット	$2.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675001916	カラー	$2.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	303269	ブラケットアセンブリ	$25.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	10901087	クランプ	$4.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	231616	SCREWM6X14	$2.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	670006983	ナット	$2.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	ネジ M6 X 25	$1.99	在庫あり
	291776	SCREWM6X25	$4.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	231624	SCREWM6X45	$3.31	注文するには
	291771	SCREW M6 X 45	$23.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	280912	ガスケット	$23.26	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	670031651	ENGINE COOLANT RESERVOIR 在庫あり	670031651 ENGINE COOLANT RESERVOIR 在庫あり	$111.38	1
2	670003408	ヘッダータンクキャップ在庫あり	670003408 ヘッダータンクキャップ在庫あり	$16.68	2
3	675000344	STRAP COLLAR D.17 在庫あり	675000344 STRAP COLLAR D.17 在庫あり	$2.84	1
4	670031952	セカンダリーベントパイプ	670031952 セカンダリーベントパイプ	$10.42	1
5	670031948	ラジエター水インレットパイプ	670031948 ラジエター水インレットパイプ	$37.93	1
6	670104916	ウォーターアウトレットスリーブもうすぐ到着します	670104916 ウォーターアウトレットスリーブ Bespoke Assembly Number 6053787 - 99999999; もうすぐ到着します	$69.17	1
7	11417670	HOSE SCREW COLLAR D.30-45 在庫あり	11417670 HOSE SCREW COLLAR D.30-45 在庫あり	$11.80	2
8	675000345	SCREW COLLAR D.58 在庫あり	675000345 SCREW COLLAR D.58 在庫あり	$4.16	2
9	670031951	メインベントパイプ在庫あり	670031951 メインベントパイプ FOR ENGINE SERIAL NUMBER INCLUDED BETWEEN 441894 AND 473146 RANGE, PLEASE ORDER PN 670001322; Bespoke Assembly Number 6079400 - 99999999; 在庫あり	$47.77	1
10	227281	スタッド	227281 スタッド	$21.11	1
11	262109	カラー	262109 カラー	$2.75	1
12	326846	CPL.クロスオーバー	326846 CPL.クロスオーバー PLASTIC - NOT INCLUDED WITH CPL TIMING COVER 321255 AND 878658, PLEASE ORDER SEPARATELY; Bespoke Engine Number 441894 - 473146;	$379.91	1
12	291773	CPL.クロスオーバー	291773 CPL.クロスオーバー ALUMINUM - INCLUDED WITH THE TIMING COVER, TABLE 1.24; Bespoke Engine Number 0 - 441893;	$539.02	1
13	330424	サーモスタット在庫あり	330424 サーモスタット在庫あり	$114.55	1
14	882497	セカンダリーウォーターパイプ	882497 セカンダリーウォーターパイプ Bespoke Engine Number 553174 - ZZZZZZZZ;	$57.95	1
15	675000373	STRAP COLLAR D.12.5 在庫あり	675000373 STRAP COLLAR D.12.5 在庫あり	$2.20	1
16	231620	ネジ M6 X 25 在庫あり	231620 ネジ M6 X 25 在庫あり	$1.99	2
19	231616	SCREWM6X14	231616 SCREWM6X14	$2.45	4
20	180137	水温センサーもうすぐ到着します	180137 水温センサーもうすぐ到着します	$51.25	1
21	675000106	ウォッシャー	675000106 ウォッシャー	$1.74	1
22	296492	セカンダリーウォーターパイプ	296492 セカンダリーウォーターパイプ	$65.39	1
23	333706	オイル交換器からのリターンパイプ	333706 オイル交換器からのリターンパイプ Bespoke Assembly Number 6035538 - 99999999;	$310.49	1
24	259508	クリップ	259508 クリップ	$2.02	5
25	670035398	ヒーターウォーターデリバリースリーブ	670035398 ヒーターウォーターデリバリースリーブ Bespoke Assembly Number 0 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; EU CN US CD JP ME KO;	$49.42	1
25	670101987	ヒーターウォーターデリバリースリーブ	670101987 ヒーターウォーターデリバリースリーブ Bespoke Assembly Number 6035538 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; AU UK JRH IN SA;	$327.44	1
26	292354	ブラケットアセンブリ	292354 ブラケットアセンブリ	$21.98	1
27	670035535	ヒーターからの水戻しスリーブ	670035535 ヒーターからの水戻しスリーブ Bespoke Assembly Number 0 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; EU CN US CD JP ME KO;	$95.39	1
27	670101989	ヒーターからの水戻しスリーブ	670101989 ヒーターからの水戻しスリーブ Bespoke Assembly Number 6035538 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; AU UK JRH IN SA;	$258.55	1
28	298362	ラバー	298362 ラバー	$7.77	1
31	300867	ブラケット	300867 ブラケット	$238.19	1
32	287986	ブラケット	287986 ブラケット	$104.81	1
34	834094	ブラケット	834094 ブラケット	$78.92	1
35	10903424	SCREWM6X45	10903424 SCREWM6X45	$2.87	2
36	14498824	ワッシャー6.4-16.3x1	14498824 ワッシャー6.4-16.3x1	$2.02	2
37	670035399	ウォータースリーブ	670035399 ウォータースリーブ Bespoke Assembly Number 0 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; EU CN US CD JP ME KO;	$210.80	1
37	670101988	ウォータースリーブ	670101988 ウォータースリーブ Bespoke Assembly Number 6035538 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; AU UK JRH IN SA;	$166.01	1
38	670030176	ウォーターパイプ	670030176 ウォーターパイプ Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$43.58	1
39	670002071	水循環ポンプ	670002071 水循環ポンプ Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$235.48	1
40	670101984	ウォータースリーブ	670101984 ウォータースリーブ Bespoke Assembly Number 6035538 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; EU CN US CD JP ME KO;	$40.97	1
40	670101990	ウォータースリーブ	670101990 ウォータースリーブ Bespoke Assembly Number 6035538 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; AU UK JRH IN SA;	$166.01	1
41	670031850	リヤウォーターパイプ	670031850 リヤウォーターパイプ Bespoke Assembly Number 0 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$300.81	1
42	670002070	オン/オフソレノイドバルブ	670002070 オン/オフソレノイドバルブ Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$159.53	1
43	670002637	電磁弁ブラケット	670002637 電磁弁ブラケット	$19.54	1
44	670030327	カラー	670030327 カラー Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$2.87	3
45	675000658	SNAP HOSE CLAMP	675000658 SNAP HOSE CLAMP	$10.44	1
46	675000757	カラー在庫あり	675000757 カラー在庫あり	$1.73	1
47	675000352	HOSE ELASTIC COLLAR D.23 在庫あり	675000352 HOSE ELASTIC COLLAR D.23 Available with: FOUR-ZONE AUTOMATIC CLIMA ; 在庫あり	$3.89	1
48	675000334	COLLAR D.23,5 もうすぐ到着します	675000334 COLLAR D.23,5 Available with: FOUR-ZONE AUTOMATIC CLIMA ; もうすぐ到着します	$2.98	2
49	675000019	保持クリップ在庫あり	675000019 保持クリップ Available with: FOUR-ZONE AUTOMATIC CLIMA ; 在庫あり	$1.30	1
50	670101991	ブラケットアセンブリ	670101991 ブラケットアセンブリ Bespoke Assembly Number 6035538 - 6112506; Available with: FOUR-ZONE AUTOMATIC CLIMA ; AU UK JRH IN SA;	$25.03	1
51	670030325	カラー	670030325 カラー Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$2.75	1
52	670005922	保持クリップ	670005922 保持クリップ Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$3.61	1
54	282370	O.R.ガスケット在庫あり	282370 O.R.ガスケット在庫あり	$2.98	1
55	675001916	カラー在庫あり	675001916 カラー在庫あり	$2.02	1
56	303269	ブラケットアセンブリ	303269 ブラケットアセンブリ	$25.30	1
57	10901087	クランプ	10901087 クランプ	$4.30	2
58	231616	SCREWM6X14	231616 SCREWM6X14	$2.45	2
60	670006983	ナット	670006983 ナット Available with: FOUR-ZONE AUTOMATIC CLIMA ;	$2.02	4
61	231620	ネジ M6 X 25 在庫あり	231620 ネジ M6 X 25 INCLUDED AND VALID ONLY WITH PN 326846 (PLASTIC CROSSOVER); Bespoke Engine Number 441894 - 473146; 在庫あり	$1.99	4
61	291776	SCREWM6X25	291776 SCREWM6X25 アルミニウム製クロスオーバー（P/N 291773）のみ有効。	$4.60	4
62	231624	SCREWM6X45	231624 SCREWM6X45 INCLUDED AND VALID ONLY WITH PN 326846 (PLASTIC CROSSOVER); Bespoke Engine Number 441894 - 473146;	$3.31	7
62	291771	SCREW M6 X 45 在庫あり	291771 SCREW M6 X 45 アルミニウム製クロスオーバー（P/N 291773）のみ有効。在庫あり	$23.99	7
63	280912	ガスケット在庫あり	280912 ガスケットアルミニウム製クロスオーバー専用 p/n 291773 - 付属しません、別途注文してください;' 在庫あり	$23.26	1
