COOLING: AIR RADIATORS AND DUCTS of Maserati Maserati Quattroporte (2003-2007) Auto

すべて見る

Maserati Quattroporte (2003-2007) Auto - 冷却：エアラジエーターおよびダクト

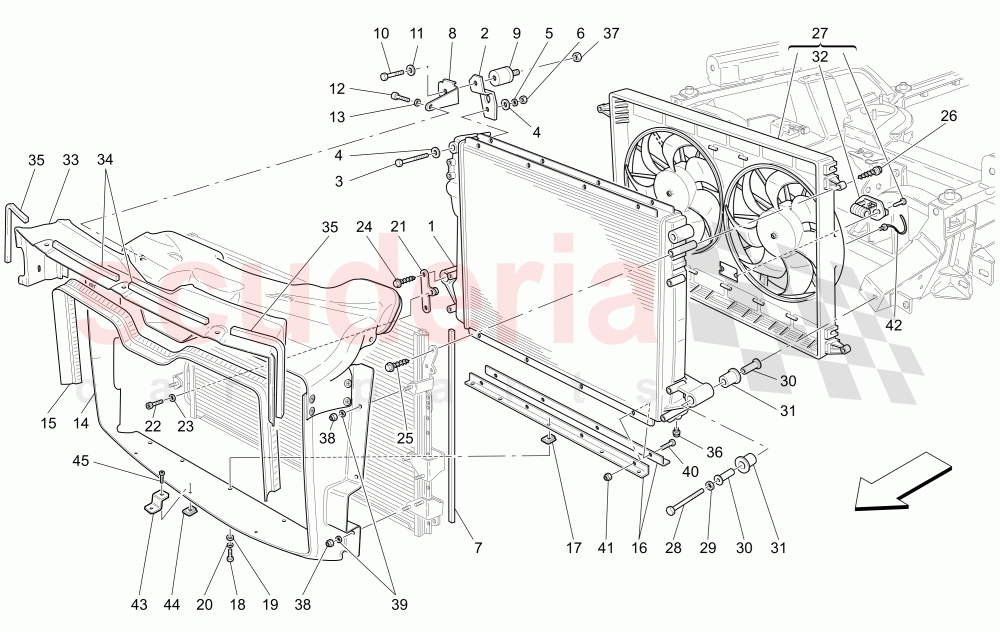

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	223561	ウォーターラジエター	$653.70	在庫あり

写真	部品番号	説明	価格(各)	ストック
	201064	ウォーターラジエーター上部固定用左サイドブラケット	$9.33	注文するには
	201372	ウォーターラジエーター上部固定用右サイドブラケット	$8.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	16044524	スクリュー	$2.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ワッシャー8,40-15X 0,8	$1.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット M8 フランジ付	$2.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	193556	ラバープロファイル	$2.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	199512	左側アッパーブラケット	$8.48	注文するには
	199513	右側アッパーブラケット	$8.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	181114	パッド	$14.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16043021	スクリュー	$1.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ワッシャー8,40-15X 0,8	$1.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	$3.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$2.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	224449	ラジエターエアダクト	$302.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	198352	ガスケット	$19.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	193538	エアコンベアサポートブラケット	$26.27	在庫あり

写真	部品番号	説明	価格(各)	ストック
	67257100	ブラケット	$2.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13274077	スクリュー	$1.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12604178	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12638178	ウォッシャー	$2.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	199546	右サイドブラケット	$6.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	$3.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	$2.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15699804	スクリュー	$2.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15699804	スクリュー	$2.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15699904	スクリュー	$2.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	263141	コンプリート・エレクトロファン・セット	$853.03	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16044824	スクリュー	$2.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	197585	バス	$7.93	在庫あり

写真	部品番号	説明	価格(各)	ストック
	197584	ゴムブッシュ	$6.88	在庫あり

写真	部品番号	説明	価格(各)	ストック
	263140	抵抗器	$115.55	在庫あり

写真	部品番号	説明	価格(各)	ストック
	67069600	クロスメンバーエアダクト	$123.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68199400	ガスケット	$1.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	68199500	ガスケット	$1.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	980139638	プラグ	$12.90	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14054511	ナット	$1.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	14039614	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12644424	WASHER 6.15-15 X 1	$1.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13274077	スクリュー	$1.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14039614	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	268185	クランプ	$1.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	81874500	ブラケット	$33.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	61789700	ブラケット	$2.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68479900	スクリュー	$4.69	在庫あり

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	223561	ウォーターラジエター在庫あり	223561 ウォーターラジエター在庫あり	$653.70	1
2	201064	ウォーターラジエーター上部固定用左サイドブラケット	201064 ウォーターラジエーター上部固定用左サイドブラケット	$9.33	1
2	201372	ウォーターラジエーター上部固定用右サイドブラケット	201372 ウォーターラジエーター上部固定用右サイドブラケット	$8.48	1
3	16044524	スクリュー	16044524 スクリュー	$2.51	2
4	84653800	ウォッシャー	84653800 ウォッシャー	-	4	Enquire
5	12601374	ワッシャー8,40-15X 0,8 在庫あり	12601374 ワッシャー8,40-15X 0,8 在庫あり	$1.62	2
6	14040711	ナット M8 フランジ付在庫あり	14040711 ナット M8 フランジ付在庫あり	$2.05	2
7	193556	ラバープロファイル	193556 ラバープロファイル	$2.82	2
8	199512	左側アッパーブラケット	199512 左側アッパーブラケット	$8.48	1
8	199513	右側アッパーブラケット	199513 右側アッパーブラケット	$8.48	1
9	181114	パッド在庫あり	181114 パッド在庫あり	$14.64	2
10	16043021	スクリュー	16043021 スクリュー	$1.99	2
11	12601374	ワッシャー8,40-15X 0,8 在庫あり	12601374 ワッシャー8,40-15X 0,8 在庫あり	$1.62	2
12	248334	SCREW M6 X 14MM 在庫あり	248334 SCREW M6 X 14MM 在庫あり	$3.53	2
13	11197774	WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	11197774 WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	$2.42	2
14	224449	ラジエターエアダクト	224449 ラジエターエアダクト	$302.37	1
15	198352	ガスケット在庫あり	198352 ガスケット在庫あり	$19.20	1
16	193538	エアコンベアサポートブラケット在庫あり	193538 エアコンベアサポートブラケット在庫あり	$26.27	2
17	67257100	ブラケット在庫あり	67257100 ブラケット在庫あり	$2.05	5
18	13274077	スクリュー在庫あり	13274077 スクリュー M5X12 在庫あり	$1.99	5
19	12604178	ウォッシャー	12604178 ウォッシャー D.5.3-11X0.5	-	5	Enquire
20	12638178	ウォッシャー在庫あり	12638178 ウォッシャー D.5,2-14 X1 在庫あり	$2.05	5
21	199546	右サイドブラケット	199546 右サイドブラケット	$6.63	1
22	248334	SCREW M6 X 14MM 在庫あり	248334 SCREW M6 X 14MM 在庫あり	$3.53	1
23	11197774	WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	11197774 WAVY WASHER D.6.4 X 12 X 1.2 在庫あり	$2.42	1
24	15699804	スクリュー在庫あり	15699804 スクリュー在庫あり	$2.05	2
25	15699804	スクリュー在庫あり	15699804 スクリュー在庫あり	$2.05	3
26	15699904	スクリュー在庫あり	15699904 スクリュー在庫あり	$2.41	4
27	263141	コンプリート・エレクトロファン・セット在庫あり	263141 コンプリート・エレクトロファン・セット在庫あり	$853.03	1
28	16044824	スクリュー	16044824 スクリュー	$2.82	2
29	84653800	ウォッシャー	84653800 ウォッシャー	-	2	Enquire
30	197585	バス在庫あり	197585 バス在庫あり	$7.93	4
31	197584	ゴムブッシュ在庫あり	197584 ゴムブッシュ在庫あり	$6.88	4
32	263140	抵抗器在庫あり	263140 抵抗器在庫あり	$115.55	1
33	67069600	クロスメンバーエアダクト在庫あり	67069600 クロスメンバーエアダクト在庫あり	$123.16	1
34	68199400	ガスケット	68199400 ガスケット	$1.99	2
35	68199500	ガスケット	68199500 ガスケット	$1.99	2
36	980139638	プラグ在庫あり	980139638 プラグ在庫あり	$12.90	1
37	14054511	ナット	14054511 ナット	$1.42	2
38	14039614	ナット在庫あり	14039614 ナット在庫あり	$1.54	5
39	12644424	WASHER 6.15-15 X 1 在庫あり	12644424 WASHER 6.15-15 X 1 在庫あり	$1.62	5
40	13274077	スクリュー在庫あり	13274077 スクリュー M5X12 在庫あり	$1.99	4
41	14039614	ナット在庫あり	14039614 ナット在庫あり	$1.54	4
42	268185	クランプ	268185 クランプ	$1.99	1
43	81874500	ブラケット	81874500 ブラケット	$33.07	1
44	61789700	ブラケット在庫あり	61789700 ブラケット在庫あり	$2.05	1
45	68479900	スクリュー在庫あり	68479900 スクリュー在庫あり	$4.69	1

冷却：エアラジエーターおよびダクト

Maserati Quattroporte (2003-2007) Auto
