33 - Engine Air Systems - 33.1 - Air Intake Low Pressure System

McLaren McLaren 570GT

自分の役割を見つける

McLaren McLaren 570GT - 33 - ENGINE AIR SYSTEMS - 33.1 - AIR INTAKE LOW PRESSURE SYSTEM

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
13F0025CP Duct - External Air Intake to Airbox - Coupe - LH $304.54 注文するには
写真 部品番号 説明 価格(各) ストック
00RG011 GROMMET - DIA 19 - RUBBER お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RM003 RIVET - DIA 5 X 10 - TORX お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
13F0026CP Duct - External Air Intake to Airbox - Coupe - RH $304.54 注文するには
写真 部品番号 説明 価格(各) ストック
11F1057CP DUCT - MASS AIR FLOW TUBE - TURBOCHARGER - ENGINE - LH $182.12 注文するには
写真 部品番号 説明 価格(各) ストック
11F0471CP SEAL - MASS AIR FLOW TUBE - TURBOCHARGER - ENGINE $23.53 注文するには
写真 部品番号 説明 価格(各) ストック
00RB030 HOSE CLAMP - 60-80 - NORMA TORRO お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RB068 Hose Clamp - 80-100 - Norma Torro お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F0238CP DUCT - MASS AIR FLOW TUBE - TURBOCHARGER - ENGINE-RH $182.12 注文するには
写真 部品番号 説明 価格(各) ストック
11F0246CP ASSY-MAF TUBE $312.01 注文するには
写真 部品番号 説明 価格(各) ストック
11F0470CP ISOLATOR - MASS AIR FLOW TUBE $10.22 注文するには
写真 部品番号 説明 価格(各) ストック
11F0020CP SENSOR - ENGINE MASS AIR FLOW (MAF) $572.70 注文するには
写真 部品番号 説明 価格(各) ストック
00RX001 Bolt - M5x16 - Hex お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F0943CP ELBOW - AIRBOX TO MAF TUBE - LH $243.70 注文するには
写真 部品番号 説明 価格(各) ストック
00RB031 CLAMP - HOSE - 90-110 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F0944CP ELBOW - AIRBOX TO MAF TUBE - RH $243.70 注文するには
写真 部品番号 説明 価格(各) ストック
11F0945CP AIRBOX ASSY - ENGINE - LH $525.48 注文するには
写真 部品番号 説明 価格(各) ストック
00RA073 SCREW - M6X30 - HEX お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RC043 WASHER - M6XOD25 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F0948CP AIRBOX ASSY - ENGINE - RH $525.48 注文するには
写真 部品番号 説明 価格(各) ストック
11F0641CP AIRBOX SERVICE PANEL - ENGINE $156.75 注文するには
写真 部品番号 説明 価格(各) ストック
11F0217CP AIR FILTER - ENGINE $121.84 注文するには
すべて見る

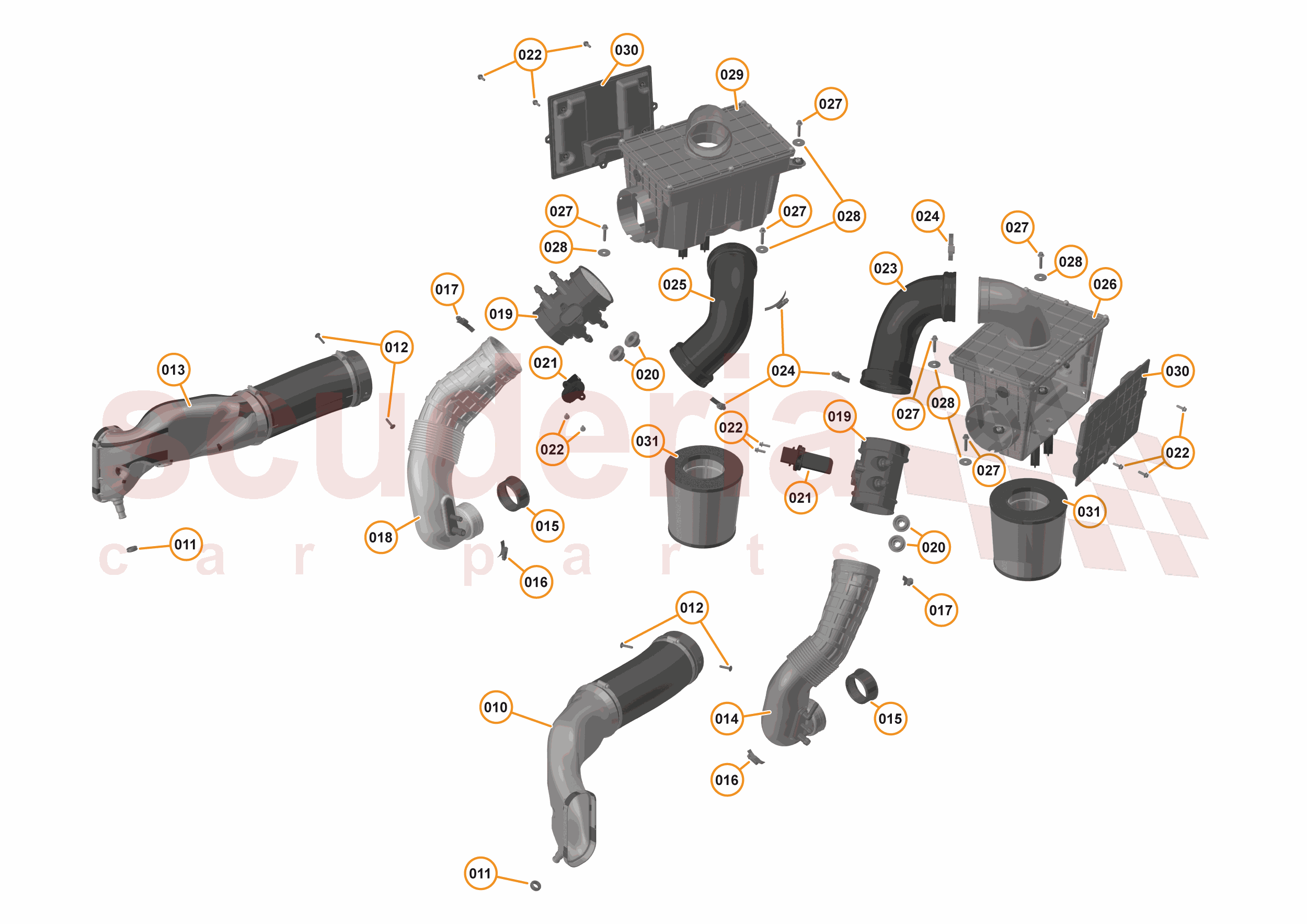

33 - ENGINE AIR SYSTEMS - 33.1 - AIR INTAKE LOW PRESSURE SYSTEM of McLaren McLaren McLaren 570GT ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
010 13F0025CP
Duct - External Air Intake to Airbox - Coupe - LH
Row ID: ID_CEFB0101_13F0025CP_ContPgHS; Resolution: Available; 		$304.54 1
011 00RG011
GROMMET - DIA 19 - RUBBER
Row ID: ID_CEFB0102_00RG011_ContPgHS; Resolution: Available; 		- 2 Enquire
012 00RM003
RIVET - DIA 5 X 10 - TORX
Row ID: ID_CEFB0103_00RM003_ContPgHS; Resolution: Available; 		- 4 Enquire
013 13F0026CP
Duct - External Air Intake to Airbox - Coupe - RH
Row ID: ID_CEFB0104_13F0026CP_ContPgHS; Resolution: Available; 		$304.54 1
014 11F1057CP
DUCT - MASS AIR FLOW TUBE - TURBOCHARGER - ENGINE - LH
Row ID: ID_CEFB0105_11F1057CP_ContPgHS; Resolution: Available; 		$182.12 1
015 11F0471CP
SEAL - MASS AIR FLOW TUBE - TURBOCHARGER - ENGINE
Row ID: ID_CEFB0106_11F0471CP_ContPgHS; Resolution: Available; 		$23.53 2
016 00RB030
HOSE CLAMP - 60-80 - NORMA TORRO
Row ID: ID_CEFB0107_00RB030_ContPgHS; Resolution: Available; 		- 2 Enquire
017 00RB068
Hose Clamp - 80-100 - Norma Torro
Row ID: ID_CEFB0108_00RB068_ContPgHS; Resolution: Available; 		- 2 Enquire
018 11F0238CP
DUCT - MASS AIR FLOW TUBE - TURBOCHARGER - ENGINE-RH
Row ID: ID_CEFB0109_11F0238CP_ContPgHS; Resolution: Available; 		$182.12 1
019 11F0246CP
ASSY-MAF TUBE
Row ID: ID_CEFB0110_11F0246CP_ContPgHS; Resolution: Available; 		$312.01 2
020 11F0470CP
ISOLATOR - MASS AIR FLOW TUBE
Row ID: ID_CEFB0111_11F0470CP_ContPgHS; Resolution: Available; 		$10.22 4
021 11F0020CP
SENSOR - ENGINE MASS AIR FLOW (MAF)
Row ID: ID_CEFB0112_11F0020CP_ContPgHS; Resolution: Available; 		$572.70 2
022 00RX001
Bolt - M5x16 - Hex
Row ID: ID_CEFB0113_00RX001_ContPgHS; Resolution: Available; 		- 10 Enquire
023 11F0943CP
ELBOW - AIRBOX TO MAF TUBE - LH
Row ID: ID_CEFB0114_11F0943CP_ContPgHS; Resolution: Available; 		$243.70 1
024 00RB031
CLAMP - HOSE - 90-110
Row ID: ID_CEFB0115_00RB031_ContPgHS; Resolution: Available; 		- 4 Enquire
025 11F0944CP
ELBOW - AIRBOX TO MAF TUBE - RH
Row ID: ID_CEFB0116_11F0944CP_ContPgHS; Resolution: Available; 		$243.70 1
026 11F0945CP
AIRBOX ASSY - ENGINE - LH
Row ID: ID_CEFB0117_11F0945CP_ContPgHS; Resolution: Available; 		$525.48 1
027 00RA073
SCREW - M6X30 - HEX
Row ID: ID_CEFB0118_00RA073_ContPgHS; Resolution: Available; 		- 6 Enquire
028 00RC043
WASHER - M6XOD25
Row ID: ID_CEFB0119_00RC043_ContPgHS; Resolution: Available; 		- 6 Enquire
029 11F0948CP
AIRBOX ASSY - ENGINE - RH
Row ID: ID_CEFB0120_11F0948CP_ContPgHS; Resolution: Available; 		$525.48 1
030 11F0641CP
AIRBOX SERVICE PANEL - ENGINE
Row ID: ID_CEFB0121_11F0641CP_ContPgHS; Resolution: Available; 		$156.75 2
031 11F0217CP
AIR FILTER - ENGINE
Row ID: ID_CEFB0122_11F0217CP_ContPgHS; Resolution: Available; 		$121.84 2
