3 - REAR STRUCTURES - 3.1 - REAR FRAME of McLaren McLaren McLaren 620R

すべて見る

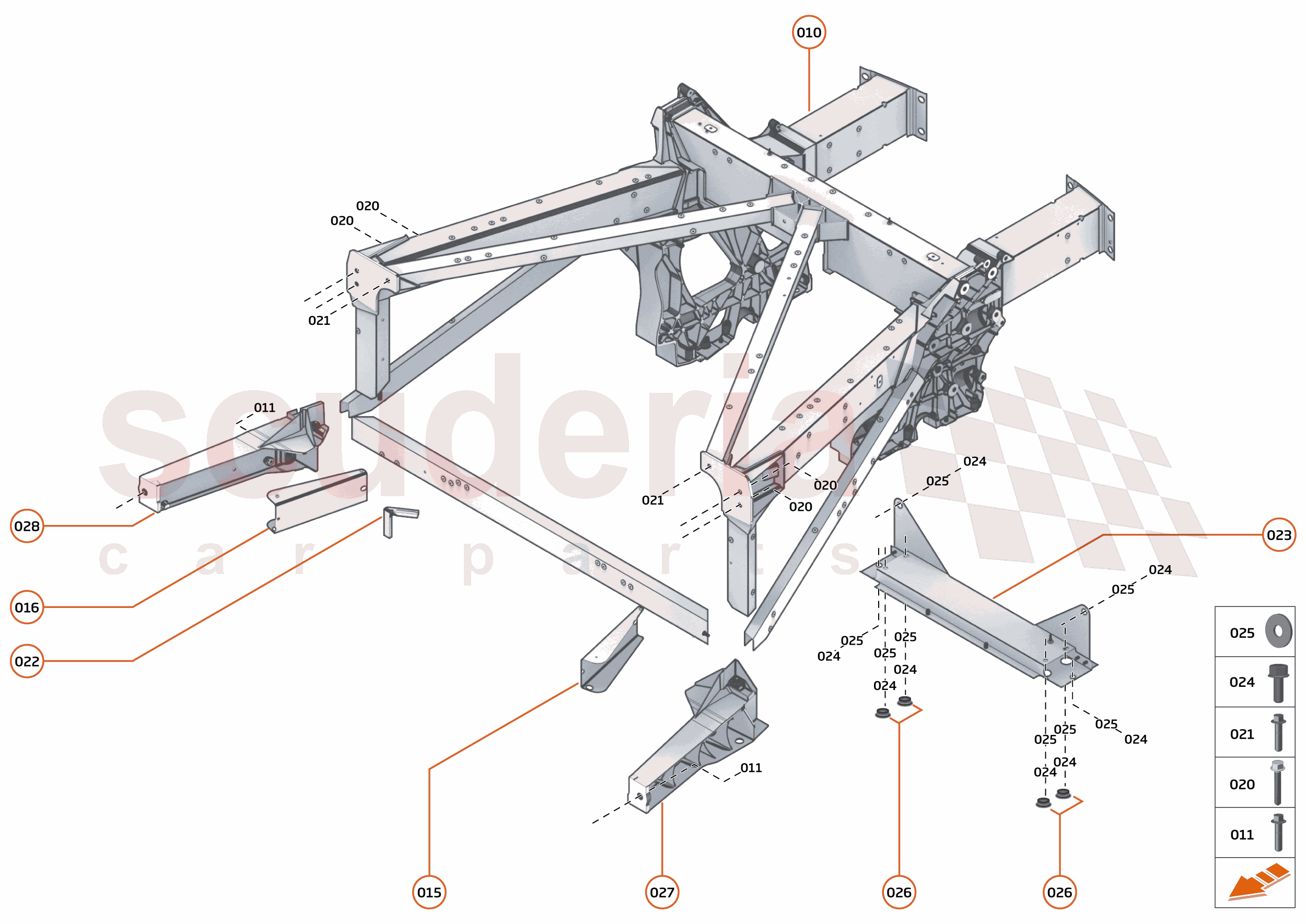

McLaren McLaren 620R - 3 - REAR STRUCTURES - 3.1 - REAR FRAME

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	13AB420RP	FRAME ASSY - REAR	$46,978.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA164	BOLT - M16X80 - HEX	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11A3817CP	COVER - REAR FRAME TO FUEL CELL - LH	$93.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	11A3816CP	COVER - REAR FRAME TO FUEL CELL - RH	$93.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA400	SCREW - HEX HEAD - M10X60 - 10.9	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA559	BOLT - HEX HEAD - M10X1.5X40	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13A4205CP	FOAM - REAR FRAME - LOWER	$4.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA457	SCREW - M10X30-10.9 - HEX	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RC065	WASHER - M10X21X2.0	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11A4284CP	PLUG - DOME - 25 DIAMETER	$1.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	11A0989CP	FRAME-BULKHEAD MNTG LWR-LH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11A0990CP	FRAME-BULKHEAD MNTG LWR-RH	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
010	13AB420RP	FRAME ASSY - REAR	13AB420RP FRAME ASSY - REAR Row ID: ID__13AB420RP_ContPgHS; Resolution: Available;	$46,978.06	1
011	00RA164	BOLT - M16X80 - HEX	00RA164 BOLT - M16X80 - HEX Row ID: ID__00RA164_ContPgHS; Resolution: Available;	-	2	Enquire
015	11A3817CP	COVER - REAR FRAME TO FUEL CELL - LH	11A3817CP COVER - REAR FRAME TO FUEL CELL - LH Row ID: ID__11A3817CP_ContPgHS; Resolution: Available;	$93.52	1
016	11A3816CP	COVER - REAR FRAME TO FUEL CELL - RH	11A3816CP COVER - REAR FRAME TO FUEL CELL - RH Row ID: ID__11A3816CP_ContPgHS; Resolution: Available;	$93.52	1
020	00RA400	SCREW - HEX HEAD - M10X60 - 10.9	00RA400 SCREW - HEX HEAD - M10X60 - 10.9 Row ID: ID__00RA400_ContPgHS; Resolution: Available;	-	4	Enquire
021	00RA559	BOLT - HEX HEAD - M10X1.5X40	00RA559 BOLT - HEX HEAD - M10X1.5X40 Row ID: ID__00RA559_ContPgHS; Resolution: Available;	-	2	Enquire
022	13A4205CP	FOAM - REAR FRAME - LOWER	13A4205CP FOAM - REAR FRAME - LOWER Row ID: ID__13A4205CP_ContPgHS; Resolution: Available;	$4.55	1
023	11A4416CP	CROSS BEAM - TRANSMISSION FLOOR	11A4416CP CROSS BEAM - TRANSMISSION FLOOR Row ID: ID__11A4416CP_ContPgHS; Resolution: Available;	$1,203.89	1
024	00RA457	SCREW - M10X30-10.9 - HEX	00RA457 SCREW - M10X30-10.9 - HEX Row ID: ID__00RA457_ContPgHS; Resolution: Available;	-	8	Enquire
025	00RC065	WASHER - M10X21X2.0	00RC065 WASHER - M10X21X2.0 Row ID: ID__00RC065_ContPgHS; Resolution: Available;	-	8	Enquire
026	11A4284CP	PLUG - DOME - 25 DIAMETER	11A4284CP PLUG - DOME - 25 DIAMETER Row ID: ID__11A4284CP_ContPgHS; Resolution: Available;	$1.67	4
027	11A0989CP	FRAME-BULKHEAD MNTG LWR-LH	11A0989CP FRAME-BULKHEAD MNTG LWR-LH Row ID: ID__11A0989CP_ContPgHS; Resolution: Available;	-	1	Enquire
028	11A0990CP	FRAME-BULKHEAD MNTG LWR-RH	11A0990CP FRAME-BULKHEAD MNTG LWR-RH Row ID: ID__11A0990CP_ContPgHS; Resolution: Available;	-	1	Enquire
