31 - Cooling - Low Temperature - 31.1 - Low Temperature Circuit & Pipes

McLaren McLaren 720S Coupe

自分の役割を見つける

McLaren McLaren 720S Coupe - 31 - COOLING - LOW TEMPERATURE - 31.1 - LOW TEMPERATURE CIRCUIT & PIPES

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
14L0032CP HOSE - LOW TEMPERATURE RADIATOR - OUTLET - LH $284.34 注文するには
写真 部品番号 説明 価格(各) ストック
00RB201 CLAMP - SPRING BAND - 21X12 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RG018 SWIVEL CLIP - 22-24MM -MALE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RG019 SWIVEL - 6.5X10.5 FIRTREE BASE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RA068 Screw - M8x12 - Hex お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RB060 P CLIP - DIA 20 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RA556 BOLT - HEX - FLANGED - M6X16 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RB032 CLIP - 13-14MM - FEMALE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RB034 CLIP - 14-15MM - MALE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RB025 CLIP - 13-14MM - MALE-FEMALE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14L0098CP HOSE - LOW TEMPERATURE RADIATOR - INLET - LH $284.34 注文するには
写真 部品番号 説明 価格(各) ストック
00RA011 NUT - M6 - FLANGE HEX お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RB191 P-Clip - 14x15 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14L0033CP HOSE - LOW TEMPERATURE RADIATOR - OUTLET - RH $284.34 注文するには
写真 部品番号 説明 価格(各) ストック
14L0124CP HOSE - LOW TEMPERATURE RADIATOR - INLET - RH $284.34 注文するには
写真 部品番号 説明 価格(各) ストック
14L0069CP HOSE - LTR CIRCUIT - RETURN - CENTRE $268.72 注文するには
写真 部品番号 説明 価格(各) ストック
14L0068CP HOSE - LTR CIRCUIT - FEED - CENTRE $268.72 注文するには
写真 部品番号 説明 価格(各) ストック
00RA357 PIPE PROTECTOR お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14LA022CP CLIP - 4WAY - RH $8.70 注文するには
写真 部品番号 説明 価格(各) ストック
13L0214CP Pipe Clip - Rear - LH $12.35 注文するには
写真 部品番号 説明 価格(各) ストック
14L0150CP CLIP - CHASSIS TUNNEL $17.91 注文するには
写真 部品番号 説明 価格(各) ストック
14L0151CP PIPE CLIP - 8 WAY $13.83 注文するには
写真 部品番号 説明 価格(各) ストック
13L0211CP Pipe Clip - Rear - Right $39.05 注文するには
写真 部品番号 説明 価格(各) ストック
14LA035CP HOSE - WATER CHARGE AIR COOLER - INLET - LH $152.27 注文するには
写真 部品番号 説明 価格(各) ストック
00RB202 CLAMP - SPRING BAND - 23X12 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14L0083CP HOSE - WATER CHARGE AIR COOLER - OUTLET $526.98 注文するには
写真 部品番号 説明 価格(各) ストック
00RB007 CLIP - 18-20MM - FEMALE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RB008 CLIP - 18-20MM - MALE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
14L0125CP CLIP - TUNNEL - 12 WAY $32.04 注文するには
すべて見る

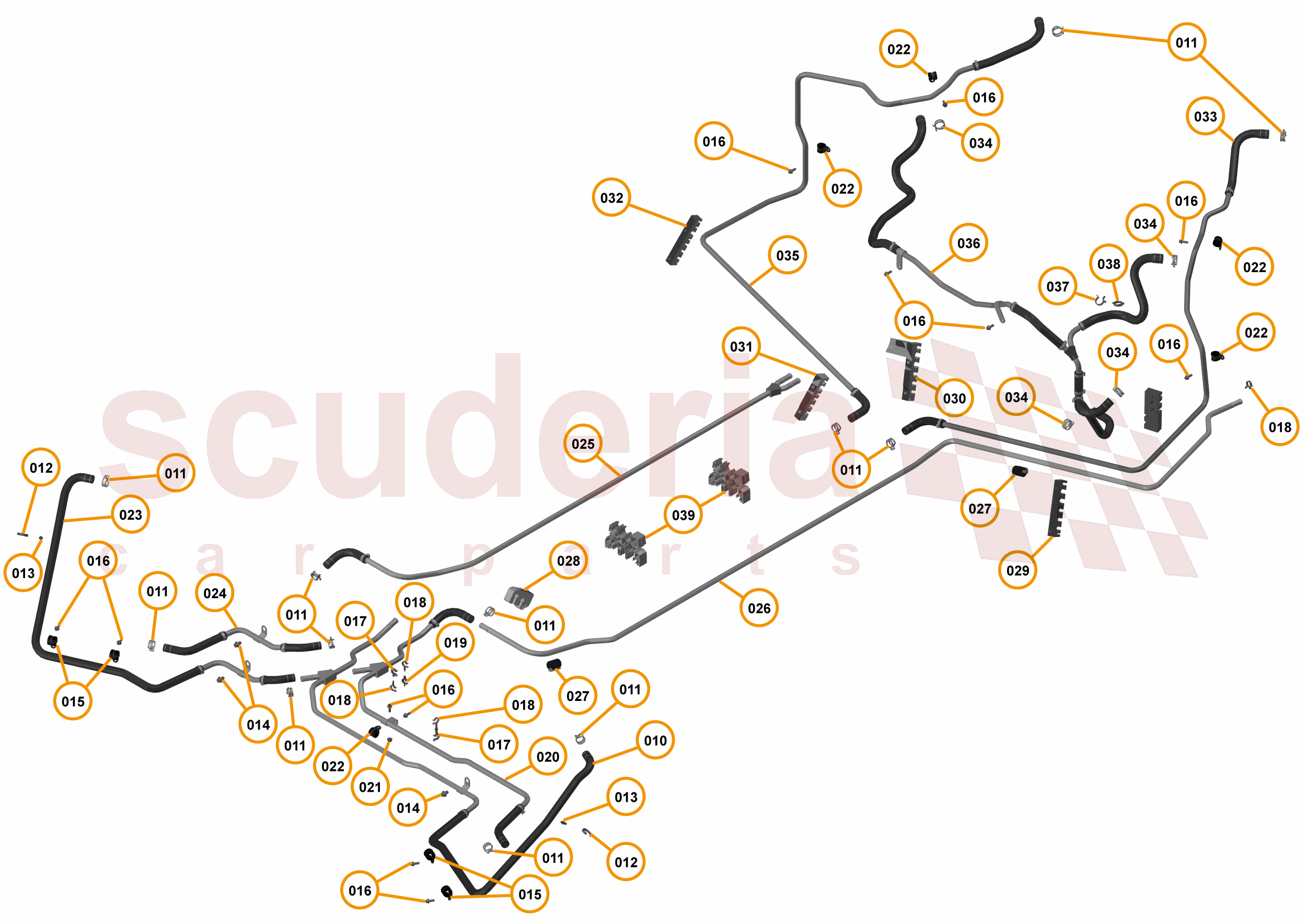

31 - COOLING - LOW TEMPERATURE - 31.1 - LOW TEMPERATURE CIRCUIT & PIPES of McLaren McLaren McLaren 720S Coupe ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
010 14L0032CP
HOSE - LOW TEMPERATURE RADIATOR - OUTLET - LH
Row ID: ID_DDLB0101_14L0032CP_ContPgHS; Resolution: Available; 		$284.34 1
011 00RB201
CLAMP - SPRING BAND - 21X12
Row ID: ID_XXXXXXZX_00RB201_ContPgHS; Resolution: Available; 		- 13 Enquire
012 00RG018
SWIVEL CLIP - 22-24MM -MALE
Row ID: ID_XXXXXXZY_00RG018_ContPgHS; Resolution: Available; 		- 2 Enquire
013 00RG019
SWIVEL - 6.5X10.5 FIRTREE BASE
Row ID: ID_XXXXXXZY_00RG019_ContPgHS; Resolution: Available; 		- 2 Enquire
014 00RA068
Screw - M8x12 - Hex
Row ID: ID_XXXXXXZV_00RA068_ContPgHS; Resolution: Available; 		- 3 Enquire
015 00RB060
P CLIP - DIA 20
Row ID: ID_XXXXXXZZ_00RB060_ContPgHS; Resolution: Available; 		- 4 Enquire
016 00RA556
BOLT - HEX - FLANGED - M6X16
Row ID: ID_XXXXXXZV_00RA556_ContPgHS; Resolution: Available; 		- 10 Enquire
017 00RB032
CLIP - 13-14MM - FEMALE
Row ID: ID_XXXXXXZZ_00RB032_ContPgHS; Resolution: Available; 		- 2 Enquire
018 00RB034
CLIP - 14-15MM - MALE
Row ID: ID_XXXXXXZZ_00RB034_ContPgHS; Resolution: Available; 		- 4 Enquire
019 00RB025
CLIP - 13-14MM - MALE-FEMALE
Row ID: ID_XXXXXXZZ_00RB025_ContPgHS; Resolution: Available; 		- 1 Enquire
020 14L0098CP
HOSE - LOW TEMPERATURE RADIATOR - INLET - LH
Row ID: ID_DDLB0102_14L0098CP_ContPgHS; Resolution: Available; 		$284.34 1
021 00RA011
NUT - M6 - FLANGE HEX
Row ID: ID_XXXXXXZV_00RA011_ContPgHS; Resolution: Available; 		- 1 Enquire
022 00RB191
P-Clip - 14x15
Row ID: ID_XXXXXXZY_00RB191_ContPgHS; Resolution: Available; 		- 5 Enquire
023 14L0033CP
HOSE - LOW TEMPERATURE RADIATOR - OUTLET - RH
Row ID: ID_DDLB0103_14L0033CP_ContPgHS; Resolution: Available; 		$284.34 1
024 14L0124CP
HOSE - LOW TEMPERATURE RADIATOR - INLET - RH
Row ID: ID_DDLB0104_14L0124CP_ContPgHS; Resolution: Available; 		$284.34 1
025 14L0069CP
HOSE - LTR CIRCUIT - RETURN - CENTRE
Row ID: ID_DDLB0105_14L0069CP_ContPgHS; Resolution: Available; 		$268.72 1
026 14L0068CP
HOSE - LTR CIRCUIT - FEED - CENTRE
Row ID: ID_DDLB0106_14L0068CP_ContPgHS; Resolution: Available; 		$268.72 1
027 00RA357
PIPE PROTECTOR
Row ID: ID_XXXXXXZY_00RA357_ContPgHS; Resolution: Available; 		- 2 Enquire
028 14LA022CP
CLIP - 4WAY - RH
Row ID: ID_DDLB0107_14LA022CP_ContPgHS; Resolution: Available; 		$8.70 1
029 13L0214CP
Pipe Clip - Rear - LH
Row ID: ID_DDLB0108_13L0214CP_ContPgHS; Resolution: Available; 		$12.35 1
030 14L0150CP
CLIP - CHASSIS TUNNEL
Row ID: ID_DDLB0109_14L0150CP_ContPgHS; Resolution: Available; 		$17.91 1
031 14L0151CP
PIPE CLIP - 8 WAY
Row ID: ID_DDLB0110_14L0151CP_ContPgHS; Resolution: Available; 		$13.83 1
032 13L0211CP
Pipe Clip - Rear - Right
Row ID: ID_DDLB0111_13L0211CP_ContPgHS; Resolution: Available; 		$39.05 1
033 14LA035CP
HOSE - WATER CHARGE AIR COOLER - INLET - LH
Row ID: ID_DDLB0112_14LA035CP_ContPgHS; Resolution: Available; 		$152.27 1
034 00RB202
CLAMP - SPRING BAND - 23X12
Row ID: ID_XXXXXXZX_00RB202_ContPgHS; Resolution: Available; 		- 3 Enquire
035 14LA036CP
HOSE - WATER CHARGE AIR COOLER - INLET - RH
Row ID: ID_DDLB0113_14LA036CP_ContPgHS; Resolution: Available; 		$190.34 1
036 14L0083CP
HOSE - WATER CHARGE AIR COOLER - OUTLET
Row ID: ID_DDLB0114_14L0083CP_ContPgHS; Resolution: Available; 		$526.98 1
037 00RB007
CLIP - 18-20MM - FEMALE
Row ID: ID_XXXXXXZY_00RB007_ContPgHS; Resolution: Available; 		- 1 Enquire
038 00RB008
CLIP - 18-20MM - MALE
Row ID: ID_XXXXXXZY_00RB008_ContPgHS; Resolution: Available; 		- 1 Enquire
039 14L0125CP
CLIP - TUNNEL - 12 WAY
Row ID: ID_XXXXXXZY_14L0125CP_ContPgHS; Resolution: Available; 		$32.04 2
