20 - BRAKES - 20.6 - PEDAL BOX of McLaren McLaren McLaren Artura

すべて見る

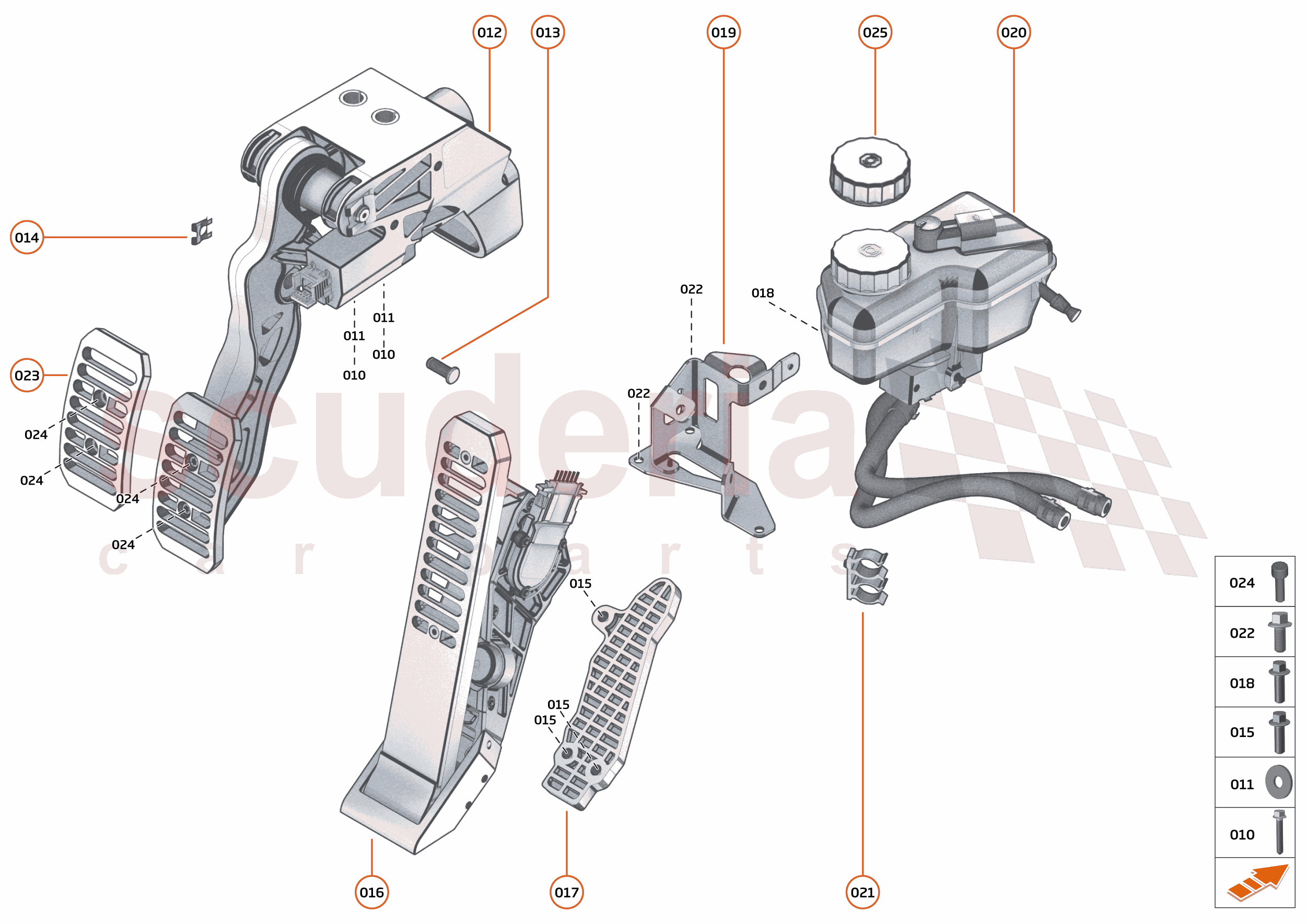

McLaren McLaren Artura - 20 - BRAKES - 20.6 - PEDAL BOX

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	00RA236	BOLT - M8X70 - HEX	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RC048	WASHER - FORM C - 21X1.6 - M8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11CA001CP	BRAKE PEDAL ASSY - LHD	お問い合わせ	注文するには
	13CA034CP	BRAKE PEDAL ASSY - RHD	お問い合わせ	注文するには
	28CA096CP	BRAKE PEDAL ASSY - LHD - 60TH ANNIVERSARY	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11CA005CP	PIN - PISTON ROD TO BRAKE PEDAL	$3.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	11C0286CP	SPRING CLIP - CLEVIS PIN	$5.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA694	BLT-HX HD-FL-M6X1X40-8.8-78	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	16CA267CP	スロットルペダル	$644.91	注文するには
	16CA459CP	THROTTLE PEDAL-60TH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	16CA223CP	THROTTLE PEDAL SPACER	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA373	SCREW - HEX HEAD - LOCK - M6X25-8.8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	16CA275CP	BRKT-RESERVOIR-BRAKE-FLUID-LHD	お問い合わせ	注文するには
	16CA276CP	BRKT-RESERVOIR-BRAKE-FLUID-RHD	$55.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	16CA402CP	ASSY-RESERVOIR-BRAKE FLUID-LHD	お問い合わせ	注文するには
	16CA403CP	ASSY-RESERVOIR-BRAKE FLUID-RHD	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RB050	SADDLE CLAMP - 13-15	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RX001	Bolt - M5x16 - Hex	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11CA003CP	PAD-PEDAL-BRAKE	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11C0504CP	BOLT-BRAKE PEDAL PAD	$22.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	11C0560CP	CAP-BRAKE RESERVOIR	$28.62	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
010	00RA236	BOLT - M8X70 - HEX	00RA236 BOLT - M8X70 - HEX Row ID: ID__00RA236_ContPgHS; Resolution: Available;	-	2	Enquire
011	00RC048	WASHER - FORM C - 21X1.6 - M8	00RC048 WASHER - FORM C - 21X1.6 - M8 Row ID: ID__00RC048_ContPgHS; Resolution: Available;	-	2	Enquire
012	11CA001CP	BRAKE PEDAL ASSY - LHD	11CA001CP BRAKE PEDAL ASSY - LHD Row ID: ID__11CA001CP_ContPgHS; Resolution: Available;	-	1	Enquire
012	13CA034CP	BRAKE PEDAL ASSY - RHD	13CA034CP BRAKE PEDAL ASSY - RHD Row ID: ID__13CA034CP_ContPgHS; Resolution: Available;	-	1	Enquire
012	28CA096CP	BRAKE PEDAL ASSY - LHD - 60TH ANNIVERSARY	28CA096CP BRAKE PEDAL ASSY - LHD - 60TH ANNIVERSARY Row ID: ID__28CA096CP_ContPgHS; Resolution: Available;	-	1	Enquire
012	28CA098CP	BRAKE PEDAL ASSY - RHD - 60TH ANNIVERSARY	28CA098CP BRAKE PEDAL ASSY - RHD - 60TH ANNIVERSARY Row ID: ID__28CA098CP_ContPgHS; Resolution: Available;	-	1	Enquire
013	11CA005CP	PIN - PISTON ROD TO BRAKE PEDAL	11CA005CP PIN - PISTON ROD TO BRAKE PEDAL Row ID: ID__11CA005CP_ContPgHS; Resolution: Available;	$3.09	1
014	11C0286CP	SPRING CLIP - CLEVIS PIN	11C0286CP SPRING CLIP - CLEVIS PIN Row ID: ID__11C0286CP_ContPgHS; Resolution: Available;	$5.65	1
015	00RA694	BLT-HX HD-FL-M6X1X40-8.8-78	00RA694 BLT-HX HD-FL-M6X1X40-8.8-78 Row ID: ID__00RA694_ContPgHS; Resolution: Available;	-	3	Enquire
016	16CA267CP	スロットルペダル	16CA267CP スロットルペダル Row ID: ID__16CA267CP_ContPgHS; Resolution: Available;	$644.91	1
016	16CA459CP	THROTTLE PEDAL-60TH	16CA459CP THROTTLE PEDAL-60TH Row ID: ID__16CA459CP_ContPgHS; Resolution: Available;	-	1	Enquire
017	16CA223CP	THROTTLE PEDAL SPACER	16CA223CP THROTTLE PEDAL SPACER Row ID: ID__16CA223CP_ContPgHS; Resolution: Available;	-	1	Enquire
018	00RA373	SCREW - HEX HEAD - LOCK - M6X25-8.8	00RA373 SCREW - HEX HEAD - LOCK - M6X25-8.8 Row ID: ID__00RA373_ContPgHS; Resolution: Available;	-	1	Enquire
019	16CA275CP	BRKT-RESERVOIR-BRAKE-FLUID-LHD	16CA275CP BRKT-RESERVOIR-BRAKE-FLUID-LHD Row ID: ID__16CA275CP_ContPgHS; Resolution: Available;	-	1	Enquire
019	16CA276CP	BRKT-RESERVOIR-BRAKE-FLUID-RHD	16CA276CP BRKT-RESERVOIR-BRAKE-FLUID-RHD Row ID: ID__16CA276CP_ContPgHS; Resolution: Available;	$55.47	1
020	16CA402CP	ASSY-RESERVOIR-BRAKE FLUID-LHD	16CA402CP ASSY-RESERVOIR-BRAKE FLUID-LHD Row ID: ID__16CA402CP_ContPgHS; Resolution: Available;	-	1	Enquire
020	16CA403CP	ASSY-RESERVOIR-BRAKE FLUID-RHD	16CA403CP ASSY-RESERVOIR-BRAKE FLUID-RHD Row ID: ID__16CA403CP_ContPgHS; Resolution: Available;	-	1	Enquire
021	00RB050	SADDLE CLAMP - 13-15	00RB050 SADDLE CLAMP - 13-15 Row ID: ID__00RB050_ContPgHS; Resolution: Available;	-	1	Enquire
022	00RX001	Bolt - M5x16 - Hex	00RX001 Bolt - M5x16 - Hex Row ID: ID__00RX001_ContPgHS; Resolution: Available;	-	2	Enquire
023	11CA003CP	PAD-PEDAL-BRAKE	11CA003CP PAD-PEDAL-BRAKE Row ID: ID__11CA003CP_ContPgHS; Resolution: Available;	-	1	Enquire
024	11C0504CP	BOLT-BRAKE PEDAL PAD	11C0504CP BOLT-BRAKE PEDAL PAD Row ID: ID__11C0504CP_ContPgHS; Resolution: Available;	$22.15	1
025	11C0560CP	CAP-BRAKE RESERVOIR	11C0560CP CAP-BRAKE RESERVOIR Row ID: ID__11C0560CP_ContPgHS; Resolution: Available;	$28.62	1
