30 - FUEL SYSTEM - 30.1 - FUEL TANK of McLaren McLaren Ultimate Series McLaren Senna

すべて見る

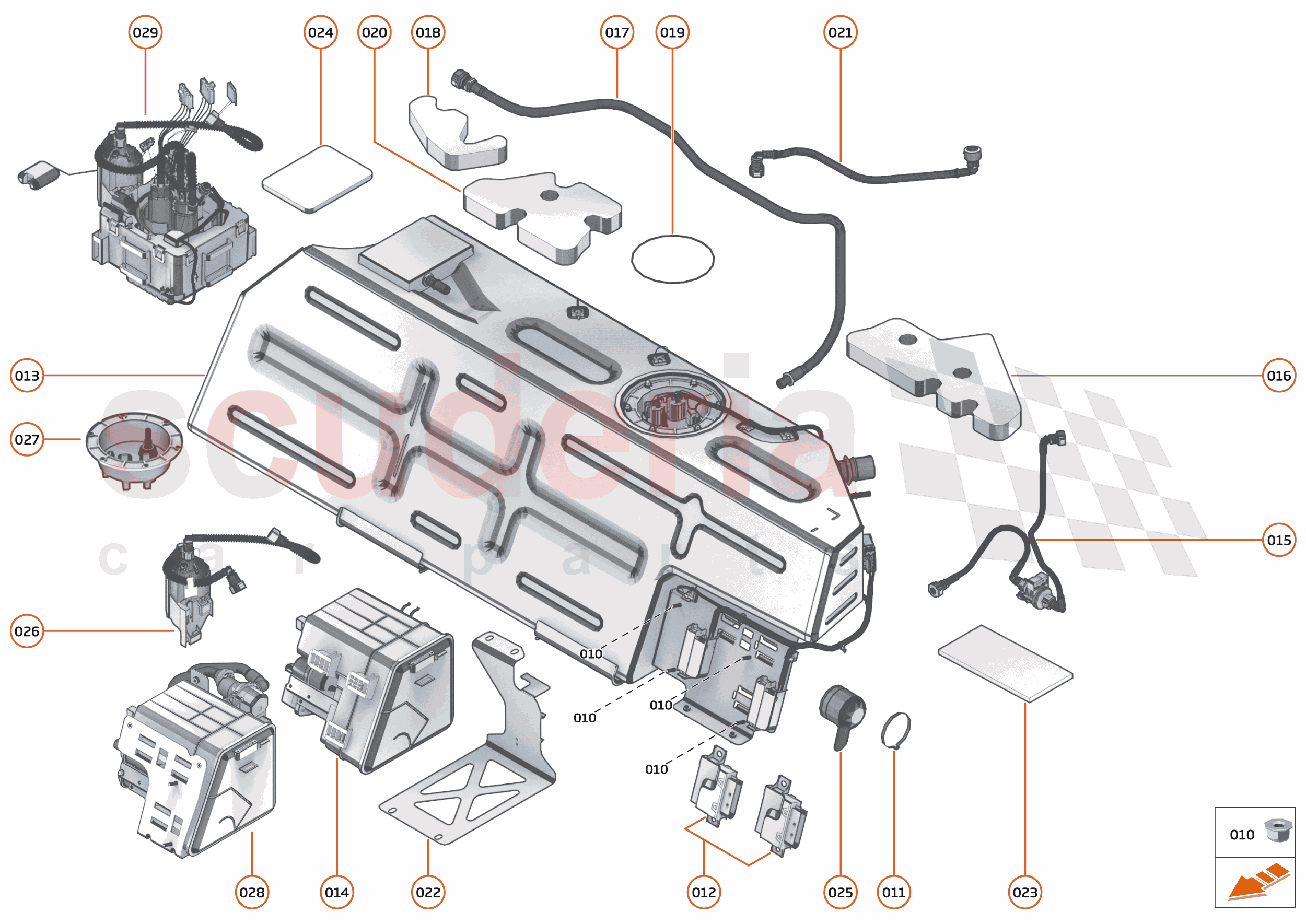

McLaren Ultimate Series McLaren Senna - 30 - FUEL SYSTEM - 30.1 - FUEL TANK

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
010	00RA055	NUT - M6 - LOCKING - HEX	00RA055 NUT - M6 - LOCKING - HEX Row ID: ID_EEBR0101_00RA055_ContPgHS;	-	4	Enquire
010	15KA047CP	ASSY - FUEL TANK - COMPLETE - CHINA	15KA047CP ASSY - FUEL TANK - COMPLETE - CHINA Superseded parts: 15KA033CP; Row ID: ID_EEBR0117_15KA047CP_ContPgHS;	-	1	Enquire
011	00RB147	CLAMP-STEPLESS EAR-OETIKER-59.0-706	00RB147 CLAMP-STEPLESS EAR-OETIKER-59.0-706 Row ID: ID_EEBR0102_00RB147_ContPgHS;	-	1	Enquire
012	14KA056CP	CONTROLLER - FUEL PUMP	14KA056CP CONTROLLER - FUEL PUMP Row ID: ID_EEBR0103_14KA056CP_ContPgHS;	$310.88	2
013	15KA045CP	ASSY - FUEL TANK - COMPLETE - ROW	15KA045CP ASSY - FUEL TANK - COMPLETE - ROW Superseded parts: 15KA006CP; Row ID: ID_EEBR0104_15KA045CP_ContPgHS;	$4,790.17	1
014	14K0053CP	CHARCOAL CANISTER - FILTER	14K0053CP CHARCOAL CANISTER - FILTER Row ID: ID_EEBR0105_14K0053CP_ContPgHS;	$812.40	1
015	14K0054CP	PIPE - PURGE - FUEL TANK	14K0054CP PIPE - PURGE - FUEL TANK Row ID: ID_EEBR0106_14K0054CP_ContPgHS;	$97.98	1
016	14KA027CP	PAD - FUEL TANK - UPPER - LH	14KA027CP PAD - FUEL TANK - UPPER - LH Row ID: ID_EEBR0107_14KA027CP_ContPgHS;	$26.51	1
017	14KA013CP	BREATHER HOSE - FUEL TANK - CANISTER	14KA013CP BREATHER HOSE - FUEL TANK - CANISTER Row ID: ID_EEBR0108_14KA013CP_ContPgHS;	$85.65	1
018	14KA029CP	PAD - FUEL TANK - UPPER - RH	14KA029CP PAD - FUEL TANK - UPPER - RH Row ID: ID_EEBR0109_14KA029CP_ContPgHS;	$11.26	1
019	12K0229CP	SEAL - RETAINING RING - FUEL PUMP	12K0229CP SEAL - RETAINING RING - FUEL PUMP Row ID: ID_EEBR0110_12K0229CP_ContPgHS;	$65.75	1
020	14KA028CP	PAD - FUEL TANK - UPPER - CENTRE	14KA028CP PAD - FUEL TANK - UPPER - CENTRE Row ID: ID_EEBR0111_14KA028CP_ContPgHS;	$56.01	1
021	14K0118CP	ホース-燃料供給	14K0118CP ホース-燃料供給 Row ID: ID_EEBR0112_14K0118CP_ContPgHS;	$95.53	1
022	14K0123CP	BRACKET - CANISTER SUPPORT	14K0123CP BRACKET - CANISTER SUPPORT Row ID: ID_EEBR0113_14K0123CP_ContPgHS;	$17.34	1
023	14K0140CP	PAD - FUEL TANK - CANISTER	14K0140CP PAD - FUEL TANK - CANISTER Row ID: ID_EEBR0114_14K0140CP_ContPgHS;	$11.43	1
024	14KA030CP	PAD - FUEL TANK - SEPARATOR	14KA030CP PAD - FUEL TANK - SEPARATOR Row ID: ID_EEBR0115_14KA030CP_ContPgHS;	$9.66	1
025	14K0159CP	PIPE - BREATHER - MOULDED - CANISTER	14K0159CP PIPE - BREATHER - MOULDED - CANISTER Row ID: ID_EEBR0116_14K0159CP_ContPgHS;	-	1	Enquire
026	14KA018CP	ASSY - FUEL FILTER	14KA018CP ASSY - FUEL FILTER Row ID: ID_DDKA0105_14KA018CP_ContPgHS;	$382.66	1
027	15KA004CP	FLANGE - FUEL TANK	15KA004CP FLANGE - FUEL TANK Row ID: ID__15KA004CP_ContPgHS;	$106.88	1
028	14KA086CP	CHARCOAL CANISTER - LEV III	14KA086CP CHARCOAL CANISTER - LEV III Row ID: ID__14KA086CP_ContPgHS;	-	1	Enquire
029	14KA120CP	ASSY - TWIN FUEL PUMP	14KA120CP ASSY - TWIN FUEL PUMP Row ID: ID__14KA120CP_ContPgHS;	-	1	Enquire
