31 - COOLING SYSTEM - 31.2 - HIGH TEMP MAIN RADIATORS & FANS of McLaren McLaren Ultimate Series McLaren Elva

すべて見る

McLaren Ultimate Series McLaren Elva - 31 - COOLING SYSTEM - 31.2 - HIGH TEMP MAIN RADIATORS & FANS

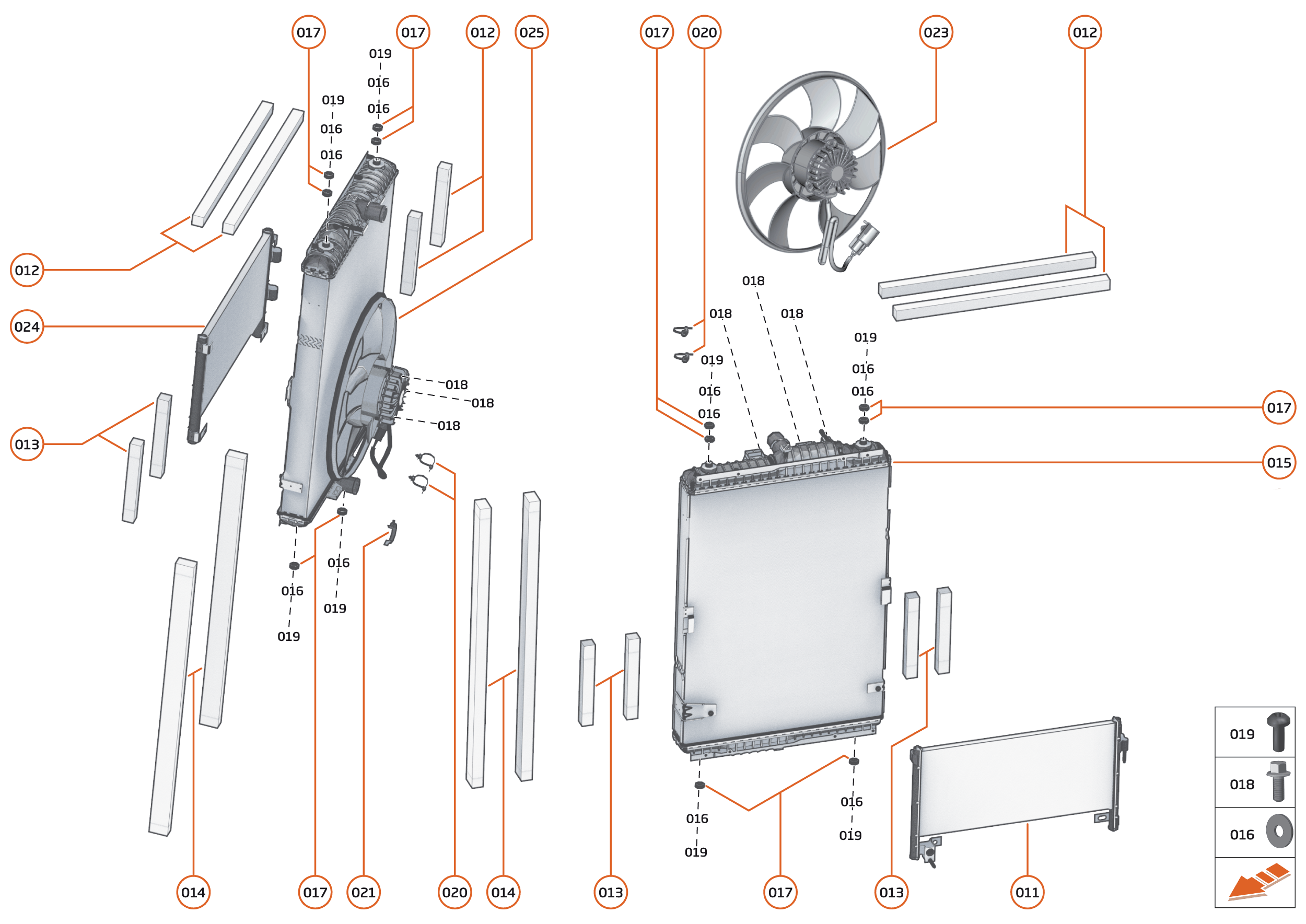

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	11A2859CP	CONDENSER - HVAC - LH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11L0250CP	SEAL - RADIATOR TO BODY - TOP	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11L0377CP	SEAL - RADIATOR TO CONDENSER	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11L0378CP	SEAL - RADIATOR TO BODY - FRONT	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11L0392CP	RADIATOR - ENGINE COOLANT - LH	お問い合わせ	注文するには
	11L0360CP	RADIATOR - ENGINE COOLANT - RH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RC043	Washer - M6xOD25	お問い合わせ	注文するには
	00RC103	WASHER - M5X10	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RG011	Grommet - DIA 19 - Rubber	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RX001	BOLT - M5X16 - HEX	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA353	Screw - 6x14 - Threadforming - Torx - Flange	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RL010	CABLE TIE - SF175-50X	お問い合わせ	注文するには
	00RL001	Cable Tie - Firtree Base	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
011	11A2859CP	CONDENSER - HVAC - LH	11A2859CP CONDENSER - HVAC - LH Row ID: ID__11A2859CP_ContPgHS; Resolution: Available;	-	1	Enquire
012	11L0250CP	SEAL - RADIATOR TO BODY - TOP	11L0250CP SEAL - RADIATOR TO BODY - TOP Row ID: ID__11L0250CP_ContPgHS; Resolution: Available;	-	1	Enquire
013	11L0377CP	SEAL - RADIATOR TO CONDENSER	11L0377CP SEAL - RADIATOR TO CONDENSER Row ID: ID__11L0377CP_ContPgHS; Resolution: Available;	-	2	Enquire
014	11L0378CP	SEAL - RADIATOR TO BODY - FRONT	11L0378CP SEAL - RADIATOR TO BODY - FRONT Row ID: ID__11L0378CP_ContPgHS; Resolution: Available;	-	1	Enquire
015	11L0392CP	RADIATOR - ENGINE COOLANT - LH	11L0392CP RADIATOR - ENGINE COOLANT - LH Row ID: ID__11L0392CP_ContPgHS; Resolution: Available;	-	1	Enquire
015	11L0360CP	RADIATOR - ENGINE COOLANT - RH	11L0360CP RADIATOR - ENGINE COOLANT - RH Row ID: ID__11L0360CP_ContPgHS; Resolution: Available;	-	1	Enquire
016	00RC043	Washer - M6xOD25	00RC043 Washer - M6xOD25 Row ID: ID__00RC043_ContPgHS; Resolution: Available;	-	4	Enquire
016	00RC103	WASHER - M5X10	00RC103 WASHER - M5X10 Row ID: ID__00RC103_ContPgHS; Resolution: Available;	-	4	Enquire
017	00RG011	Grommet - DIA 19 - Rubber	00RG011 Grommet - DIA 19 - Rubber Row ID: ID__00RG011_ContPgHS; Resolution: Available;	-	4	Enquire
018	00RX001	BOLT - M5X16 - HEX	00RX001 BOLT - M5X16 - HEX Row ID: ID__00RX001_ContPgHS; Resolution: Available;	-	3	Enquire
019	00RA353	Screw - 6x14 - Threadforming - Torx - Flange	00RA353 Screw - 6x14 - Threadforming - Torx - Flange Row ID: ID__00RA353_ContPgHS; Resolution: Available;	-	4	Enquire
020	00RL010	CABLE TIE - SF175-50X	00RL010 CABLE TIE - SF175-50X Row ID: ID__00RL010_ContPgHS; Resolution: Available;	-	2	Enquire
020	00RL001	Cable Tie - Firtree Base	00RL001 Cable Tie - Firtree Base Row ID: ID__00RL001_ContPgHS; Resolution: Available;	-	2	Enquire
