McLaren Ultimate Series McLaren P1 Coupe - 33 - ENGINE AIR SYSTEMS - 33.2 - CHARGE AIR COOLING SYSTEM

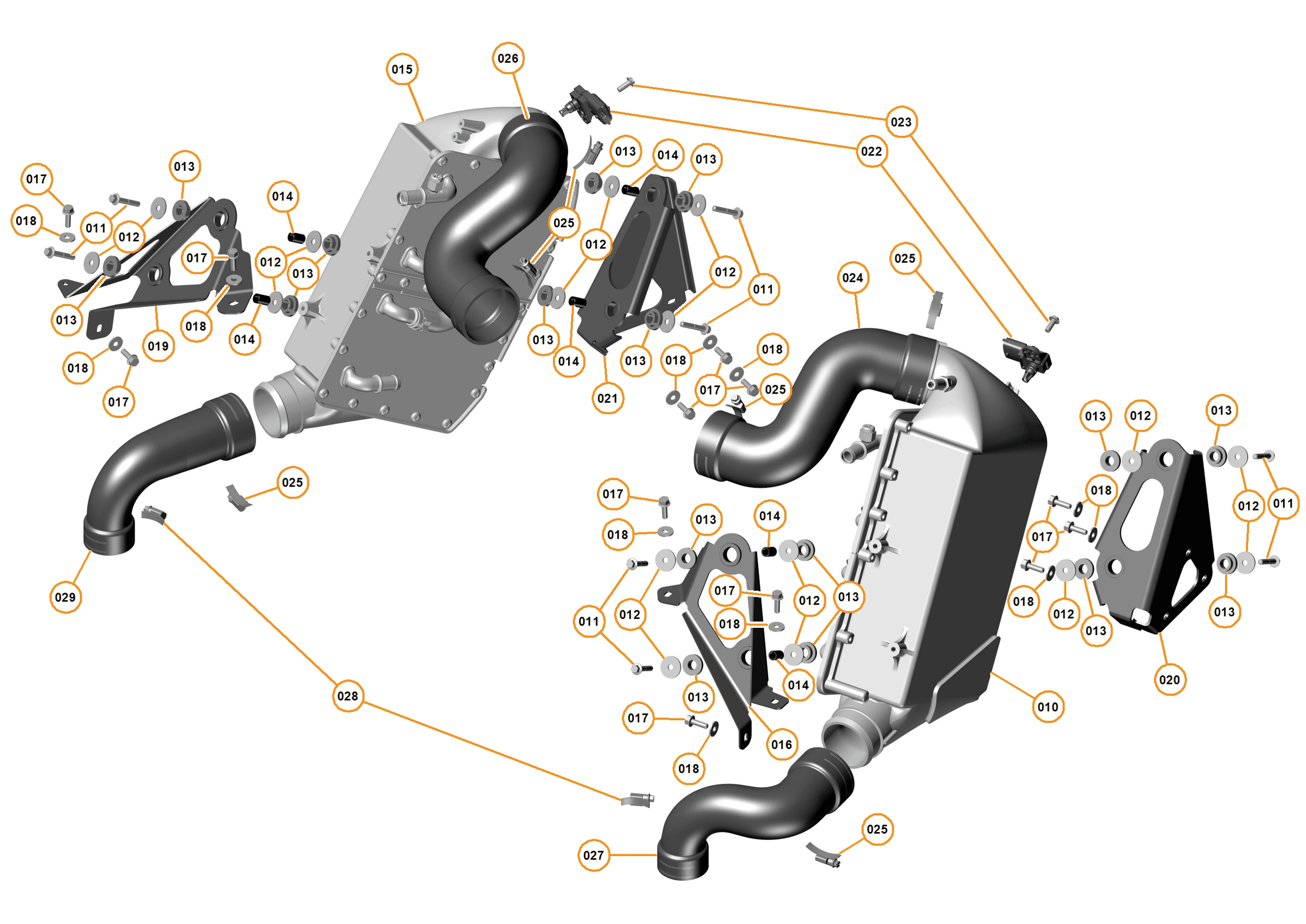

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	12F0360CP	Water Charge Air Cooler - LH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA066	Bolt - M6x35 - Hex	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RC043	Washer - M6xOD25	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11F0289CP	Mount - Anti-Vibration - Water Charge Air Cooler	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11F0290CP	Spacer - Water Charge Air Cooler	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12F0361CP	Water Charge Air Cooler - RH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12F0819CP	Bracket - Water Charge Air Cooler - Front - LH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA083	Screw - M6x20 - Flange Hex	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RC013	Washer - M6x18x1.6	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12F0425CP	Bracket - Water Charge Air Cooler - Front - RH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12F0426CP	Bracket - Water Charge Air Cooler - Rear - LH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12F0427CP	Bracket - Water Charge Air Cooler - Rear - RH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA294	Screw - M6x16 - Taptite Hex	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12G0053CP	Hose - Water Charge Air Cooler to - Throttle Body - LH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RB030	Hose Clamp - 60-80 - Norma Torro	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12G0054CP	Hose - Water Charge Air Cooler to - Throttle Body - RH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12F0509CP	Hose - Turbocharger to - Water Charge Air Cooler - LH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RB049	Hose Clamp - 40-60mm	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12F0511CP	Hose - Turbocharger to - Water Charge Air Cooler - RH	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
010	12F0360CP	Water Charge Air Cooler - LH	12F0360CP Water Charge Air Cooler - LH Row ID: ID_BEFB0301_12F0360CP_ContPgHS; Resolution: Available;	-	1	Enquire
011	00RA066	Bolt - M6x35 - Hex	00RA066 Bolt - M6x35 - Hex Row ID: ID_BEFB0302_00RA066_ContPgHS; Resolution: Available;	-	8	Enquire
012	00RC043	Washer - M6xOD25	00RC043 Washer - M6xOD25 Row ID: ID_BEFB0303_00RC043_ContPgHS; Resolution: Available;	-	16	Enquire
013	11F0289CP	Mount - Anti-Vibration - Water Charge Air Cooler	11F0289CP Mount - Anti-Vibration - Water Charge Air Cooler Row ID: ID_BEFB0304_11F0289CP_ContPgHS; Resolution: Available;	-	16	Enquire
014	11F0290CP	Spacer - Water Charge Air Cooler	11F0290CP Spacer - Water Charge Air Cooler Row ID: ID_BEFB0305_11F0290CP_ContPgHS; Resolution: Available;	-	8	Enquire
015	12F0361CP	Water Charge Air Cooler - RH	12F0361CP Water Charge Air Cooler - RH Row ID: ID_BEFB0306_12F0361CP_ContPgHS; Resolution: Available;	-	1	Enquire
016	12F0819CP	Bracket - Water Charge Air Cooler - Front - LH	12F0819CP Bracket - Water Charge Air Cooler - Front - LH Row ID: ID_BEFB0307_12F0819CP_ContPgHS; Resolution: Available;	-	1	Enquire
017	00RA083	Screw - M6x20 - Flange Hex	00RA083 Screw - M6x20 - Flange Hex Row ID: ID_BEFB0308_00RA083_ContPgHS; Resolution: Available;	-	12	Enquire
018	00RC013	Washer - M6x18x1.6	00RC013 Washer - M6x18x1.6 Row ID: ID_BEFB0309_00RC013_ContPgHS; Resolution: Available;	-	12	Enquire
019	12F0425CP	Bracket - Water Charge Air Cooler - Front - RH	12F0425CP Bracket - Water Charge Air Cooler - Front - RH Row ID: ID_BEFB0310_12F0425CP_ContPgHS; Resolution: Available;	-	1	Enquire
020	12F0426CP	Bracket - Water Charge Air Cooler - Rear - LH	12F0426CP Bracket - Water Charge Air Cooler - Rear - LH Row ID: ID_BEFB0311_12F0426CP_ContPgHS; Resolution: Available;	-	1	Enquire
021	12F0427CP	Bracket - Water Charge Air Cooler - Rear - RH	12F0427CP Bracket - Water Charge Air Cooler - Rear - RH Row ID: ID_BEFB0312_12F0427CP_ContPgHS; Resolution: Available;	-	1	Enquire
022	11M0852CP	Sensor - Temperature - Manifold Absolute Pressure	11M0852CP Sensor - Temperature - Manifold Absolute Pressure Row ID: ID_BEFB0313_11M0852CP_ContPgHS; Resolution: Available;	-	2	Enquire
023	00RA294	Screw - M6x16 - Taptite Hex	00RA294 Screw - M6x16 - Taptite Hex Row ID: ID_BEFB0314_00RA294_ContPgHS; Resolution: Available;	-	2	Enquire
024	12G0053CP	Hose - Water Charge Air Cooler to - Throttle Body - LH	12G0053CP Hose - Water Charge Air Cooler to - Throttle Body - LH Row ID: ID_BEFB0315_12G0053CP_ContPgHS; Resolution: Available;	-	1	Enquire
025	00RB030	Hose Clamp - 60-80 - Norma Torro	00RB030 Hose Clamp - 60-80 - Norma Torro Row ID: ID_BEFB0316_00RB030_ContPgHS; Resolution: Available;	-	6	Enquire
026	12G0054CP	Hose - Water Charge Air Cooler to - Throttle Body - RH	12G0054CP Hose - Water Charge Air Cooler to - Throttle Body - RH Row ID: ID_BEFB0317_12G0054CP_ContPgHS; Resolution: Available;	-	1	Enquire
027	12F0509CP	Hose - Turbocharger to - Water Charge Air Cooler - LH	12F0509CP Hose - Turbocharger to - Water Charge Air Cooler - LH Row ID: ID_BEFB0318_12F0509CP_ContPgHS; Resolution: Available;	-	1	Enquire
028	00RB049	Hose Clamp - 40-60mm	00RB049 Hose Clamp - 40-60mm Row ID: ID_BEFB0319_00RB049_ContPgHS; Resolution: Available;	-	2	Enquire
029	12F0511CP	Hose - Turbocharger to - Water Charge Air Cooler - RH	12F0511CP Hose - Turbocharger to - Water Charge Air Cooler - RH Row ID: ID_BEFB0320_12F0511CP_ContPgHS; Resolution: Available;	-	1	Enquire
