6 - PANELS - 6.3 - FRONT PANELS - CENTRE of McLaren McLaren Ultimate Series McLaren Senna GTR

すべて見る

McLaren Ultimate Series McLaren Senna GTR - 6 - PANELS - 6.3 - FRONT PANELS - CENTRE

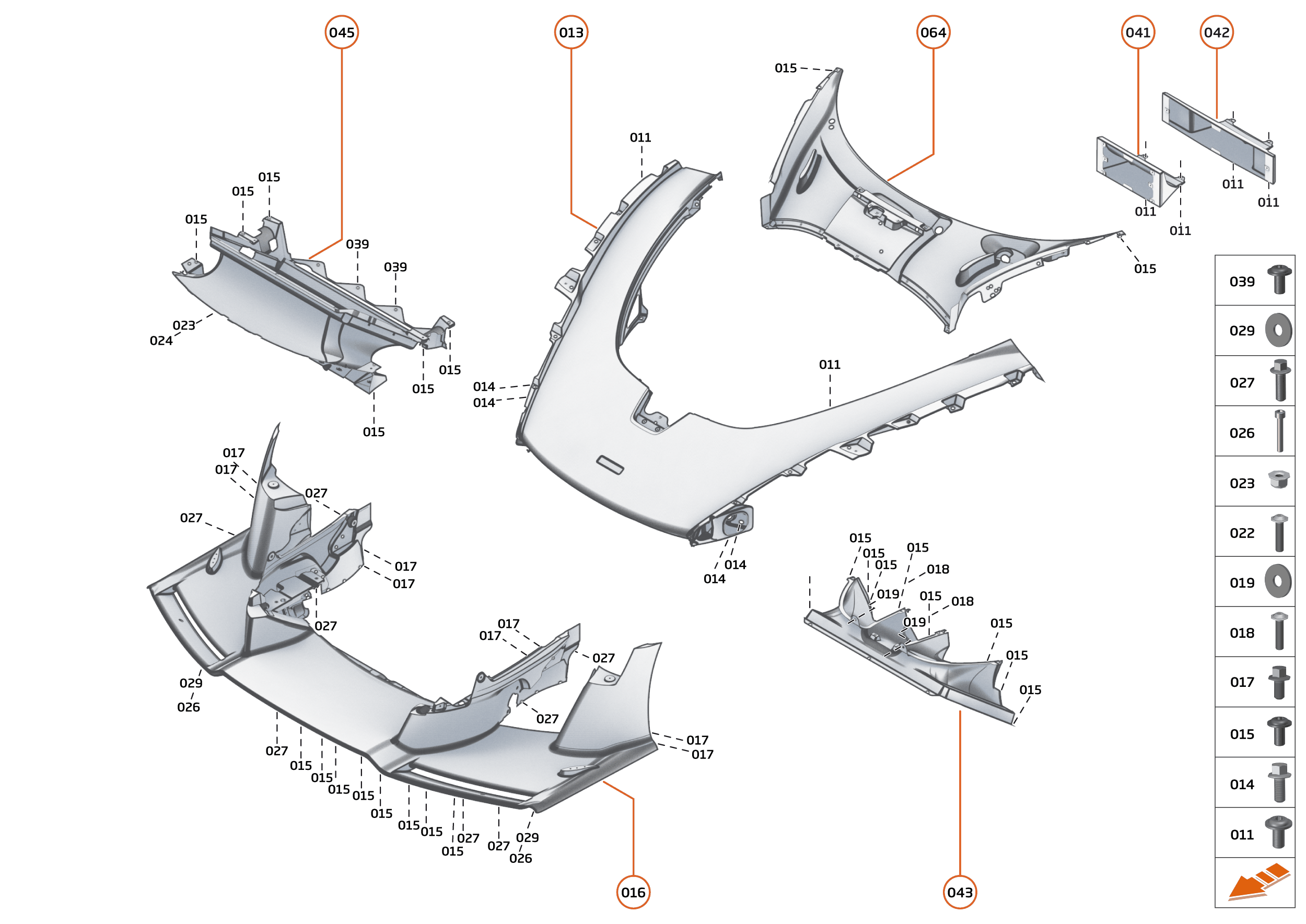

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	00RA398	Screw - Socket Head - Flanged - M5x10	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15AC528CP	CLAM - OUTER - FRONT	お問い合わせ	注文するには
	15AD260CP	CLAM - OUTER - FRONT	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA557	BOLT - HEX HEAD - M8X1.25X25	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA432	Screw - Button Head FL - M5x12-SS - Black	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15AA515RP	ASSY FR SPLITTER - CFS	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA372	Bolt - Hex Head - Lock - M5x25 - 8.8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA410	BOLT - BUTTON - FLANGE - M6X40	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RC077	Washer - M6x18x1.6 - Stainless Steel	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15AA355RP	SCR-CAP HD-HX-M5X0.8X15-SS-00	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	ZZTA037QP	M5X30 SHCS	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA725	BLT-HX HD-FL-M5X0.8X25-8.8-84	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RC056	WASHER-FORM C-M5X12.5X1-STAINLESS	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	00RA409	Flange - M6x16 - Button Head	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15AC765CP	LICENCE PLATE - MOUNTING PLINTH - REST OF WORLD	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15AC763CP	LICENCE PLATE - MOUNTING PLINTH - EU	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15A0017CP	DUCT - LTR OUTLET	お問い合わせ	注文するには
	15AC705CP	DUCT - LOW TEMPERATURE RADIATOR - OUTLET	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15A0054CP	DUCT - LTR INTAKE	お問い合わせ	注文するには
	15AC709CP	DUCT - LOW TEMPERATURE RADIATOR - INTAKE	お問い合わせ	注文するには
	15AA152RP	ASSY LTR INTAKE DUCT	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	15AD166CP	WIPER COVER - LHD	お問い合わせ	注文するには
	15AD169CP	WIPER COVER - RHD	お問い合わせ	注文するには
	15AA075RP	ASSY WIPER COVER PANEL - LHD - CFG	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
011	00RA398	Screw - Socket Head - Flanged - M5x10	00RA398 Screw - Socket Head - Flanged - M5x10 Row ID: ID__00RA398_ContPgHS; Resolution: Available;	-	-	Enquire
013	15AC528CP	CLAM - OUTER - FRONT	15AC528CP CLAM - OUTER - FRONT Row ID: ID__15AC528CP_ContPgHS; Resolution: Available;	-	1	Enquire
013	15AD260CP	CLAM - OUTER - FRONT	15AD260CP CLAM - OUTER - FRONT Row ID: ID__15AD260CP_ContPgHS; Resolution: Available;	-	1	Enquire
014	00RA557	BOLT - HEX HEAD - M8X1.25X25	00RA557 BOLT - HEX HEAD - M8X1.25X25 Row ID: ID__00RA557_ContPgHS; Resolution: Available;	-	-	Enquire
015	00RA432	Screw - Button Head FL - M5x12-SS - Black	00RA432 Screw - Button Head FL - M5x12-SS - Black Row ID: ID__00RA432_ContPgHS; Resolution: Available;	-	-	Enquire
016	15AA515RP	ASSY FR SPLITTER - CFS	15AA515RP ASSY FR SPLITTER - CFS Row ID: ID__15AA515RP_ContPgHS; Resolution: Available;	-	1	Enquire
017	00RA372	Bolt - Hex Head - Lock - M5x25 - 8.8	00RA372 Bolt - Hex Head - Lock - M5x25 - 8.8 Row ID: ID__00RA372_ContPgHS; Resolution: Available;	-	-	Enquire
018	00RA410	BOLT - BUTTON - FLANGE - M6X40	00RA410 BOLT - BUTTON - FLANGE - M6X40 Row ID: ID__00RA410_ContPgHS; Resolution: Available;	-	-	Enquire
019	00RC077	Washer - M6x18x1.6 - Stainless Steel	00RC077 Washer - M6x18x1.6 - Stainless Steel Row ID: ID__00RC077_ContPgHS; Resolution: Available;	-	-	Enquire
024	15AA355RP	SCR-CAP HD-HX-M5X0.8X15-SS-00	15AA355RP SCR-CAP HD-HX-M5X0.8X15-SS-00 Row ID: ID__15AA355RP_ContPgHS; Resolution: Available;	-	-	Enquire
025	00RB017	Clip - Raymond - 18.526.631	00RB017 Clip - Raymond - 18.526.631 Row ID: ID__00RB017_ContPgHS; Resolution: Available;	-	-	Enquire
026	ZZTA037QP	M5X30 SHCS	ZZTA037QP M5X30 SHCS Row ID: ID__ZZTA037QP_ContPgHS; Resolution: Available;	-	-	Enquire
027	00RA725	BLT-HX HD-FL-M5X0.8X25-8.8-84	00RA725 BLT-HX HD-FL-M5X0.8X25-8.8-84 Row ID: ID__00RA725_ContPgHS; Resolution: Available;	-	8	Enquire
029	00RC056	WASHER-FORM C-M5X12.5X1-STAINLESS	00RC056 WASHER-FORM C-M5X12.5X1-STAINLESS Row ID: ID__00RC056_ContPgHS; Resolution: Available;	-	-	Enquire
039	00RA409	Flange - M6x16 - Button Head	00RA409 Flange - M6x16 - Button Head Row ID: ID__00RA409_ContPgHS; Resolution: Available;	-	-	Enquire
041	15AC765CP	LICENCE PLATE - MOUNTING PLINTH - REST OF WORLD	15AC765CP LICENCE PLATE - MOUNTING PLINTH - REST OF WORLD Row ID: ID__15AC765CP_ContPgHS;	-	1	Enquire
042	15AC763CP	LICENCE PLATE - MOUNTING PLINTH - EU	15AC763CP LICENCE PLATE - MOUNTING PLINTH - EU Row ID: ID__15AC763CP_ContPgHS;	-	1	Enquire
043	15A0017CP	DUCT - LTR OUTLET	15A0017CP DUCT - LTR OUTLET Row ID: ID__15A0017CP_ContPgHS; Resolution: Available;	-	1	Enquire
043	15AC705CP	DUCT - LOW TEMPERATURE RADIATOR - OUTLET	15AC705CP DUCT - LOW TEMPERATURE RADIATOR - OUTLET Row ID: ID__15AC705CP_ContPgHS; Resolution: Available;	-	1	Enquire
045	15A0054CP	DUCT - LTR INTAKE	15A0054CP DUCT - LTR INTAKE Row ID: ID__15A0054CP_ContPgHS; Resolution: Available;	-	1	Enquire
045	15AC709CP	DUCT - LOW TEMPERATURE RADIATOR - INTAKE	15AC709CP DUCT - LOW TEMPERATURE RADIATOR - INTAKE Row ID: ID__15AC709CP_ContPgHS; Resolution: Available;	-	1	Enquire
045	15AA152RP	ASSY LTR INTAKE DUCT	15AA152RP ASSY LTR INTAKE DUCT Row ID: ID__15AA152RP_ContPgHS; Resolution: Available;	-	1	Enquire
064	15AD166CP	WIPER COVER - LHD	15AD166CP WIPER COVER - LHD Row ID: ID__15AD166CP_ContPgHS;	-	1	Enquire
064	15AD169CP	WIPER COVER - RHD	15AD169CP WIPER COVER - RHD Row ID: ID__15AD169CP_ContPgHS;	-	1	Enquire
064	15AA075RP	ASSY WIPER COVER PANEL - LHD - CFG	15AA075RP ASSY WIPER COVER PANEL - LHD - CFG Row ID: ID__15AA075RP_ContPgHS; Resolution: Available;	-	1	Enquire
064	15AA549RP	ASSY WIPER COVER PANEL-LHD - C	15AA549RP ASSY WIPER COVER PANEL-LHD - C Row ID: ID__15AA549RP_ContPgHS; Resolution: Available;	-	1	Enquire
