21 - Powertrain Mounting System - 21.1 - Rear Axle Mounting System

McLaren Ultimate Series McLaren Senna

自分の役割を見つける

McLaren Ultimate Series McLaren Senna - 21 - POWERTRAIN MOUNTING SYSTEM - 21.1 - REAR AXLE MOUNTING SYSTEM

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
15FA385CP MOUNT - ENGINE LINK お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RA005 Nut - M12 - Lock Hex お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F0618CP BRACKET - SUPPORT - ENGINE LINK お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F0619CP Support - Engine Link Mount お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F2681CP スペーサーブッシュロケーター お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11F2680CP Spacer Bush - Mounting - Engine Link お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
15FA204CP MOUNT - ENGINE LINK お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RC061 Washer - M12x40x2 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RX047 Bolt - M12x100 - Hex お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RX048 Bolt - M12x90 - Hex お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
00RA686 BOLT - HEX HEAD - FLANGE - M8X1.25X60-10.9-72 お問い合わせ 注文するには
すべて見る

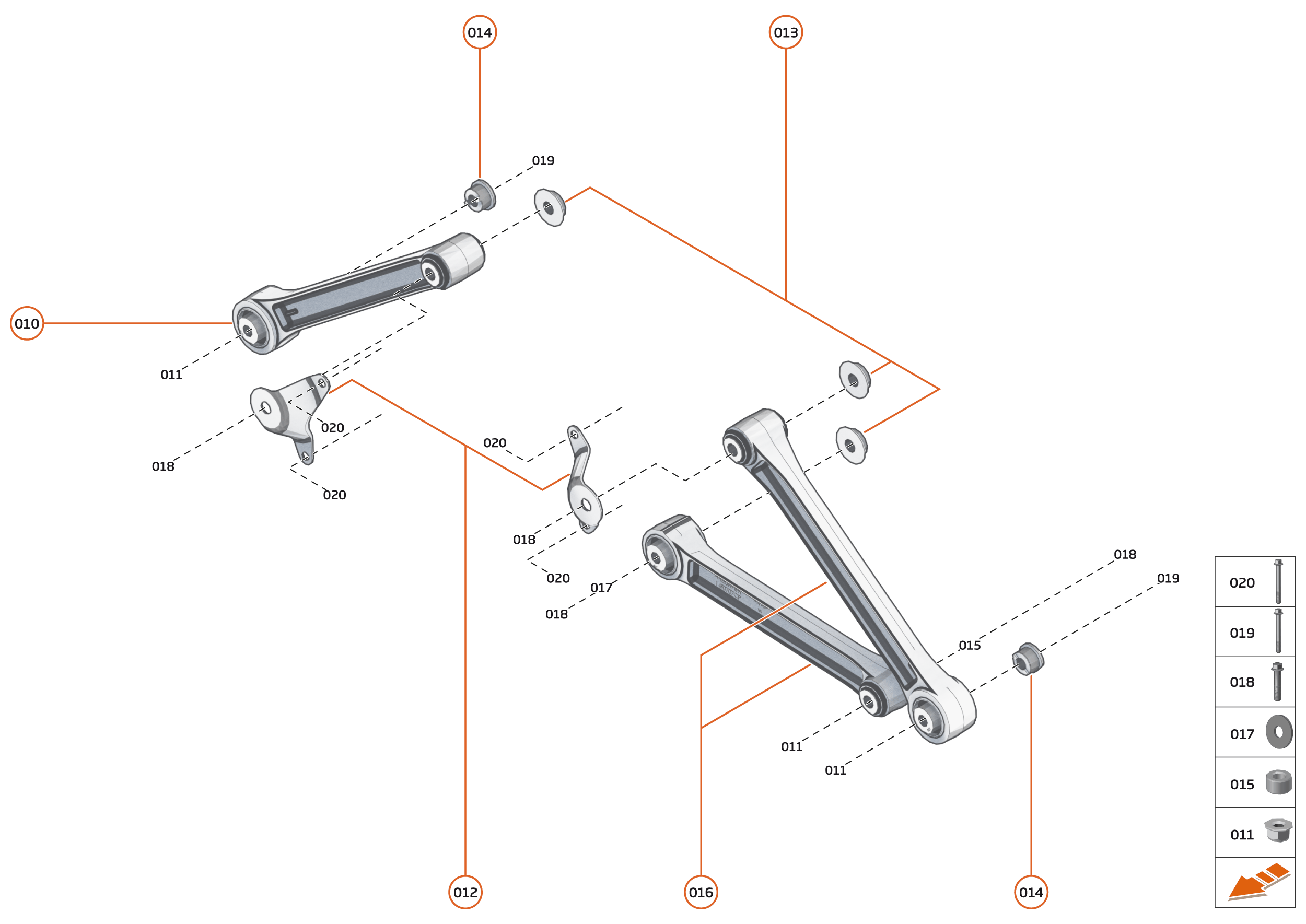

21 - POWERTRAIN MOUNTING SYSTEM - 21.1 - REAR AXLE MOUNTING SYSTEM of McLaren McLaren Ultimate Series McLaren Senna ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
010 15FA385CP
MOUNT - ENGINE LINK
Row ID: ID_ECBB0101_15FA385CP_ContPgHS; Resolution: Available; 		- 2 Enquire
011 00RA005
Nut - M12 - Lock Hex
Row ID: ID_XXXXXXZV_00RA005_ContPgHS; Resolution: Available; 		- 3 Enquire
012 11F0618CP
BRACKET - SUPPORT - ENGINE LINK
Row ID: ID_ECBB0102_11F0618CP_ContPgHS; Resolution: Available; 		- 2 Enquire
013 11F0619CP
Support - Engine Link Mount
Row ID: ID_ECBB0103_11F0619CP_ContPgHS; Resolution: Available; 		- 3 Enquire
014 11F2681CP
スペーサーブッシュロケーター
Row ID: ID_ECBB0104_11F2681CP_ContPgHS; Resolution: Available; 		- 2 Enquire
015 11F2680CP
Spacer Bush - Mounting - Engine Link
Row ID: ID_ECBB0105_11F2680CP_ContPgHS; Resolution: Available; 		- 1 Enquire
016 15FA204CP
MOUNT - ENGINE LINK
Row ID: ID_ECBB0106_15FA204CP_ContPgHS; Resolution: Available; 		- 1 Enquire
017 00RC061
Washer - M12x40x2
Row ID: ID_XXXXXXZW_00RC061_ContPgHS; Resolution: Available; 		- 1 Enquire
018 00RX047
Bolt - M12x100 - Hex
Row ID: ID_XXXXXXZV_00RX047_ContPgHS; Resolution: Available; 		- 3 Enquire
019 00RX048
Bolt - M12x90 - Hex
Row ID: ID_XXXXXXZV_00RX048_ContPgHS; Resolution: Available; 		- 3 Enquire
020 00RA686
BOLT - HEX HEAD - FLANGE - M8X1.25X60-10.9-72
Row ID: ID_XXXXXXZV_00RA686_ContPgHS; Resolution: Available; 		- 4 Enquire
