Air Distribution Assembly of Aston Martin Aston Martin DB9 (2004-2012)

すべて見る

Aston Martin DB9 (2004-2012) - 空気分配アセンブリ

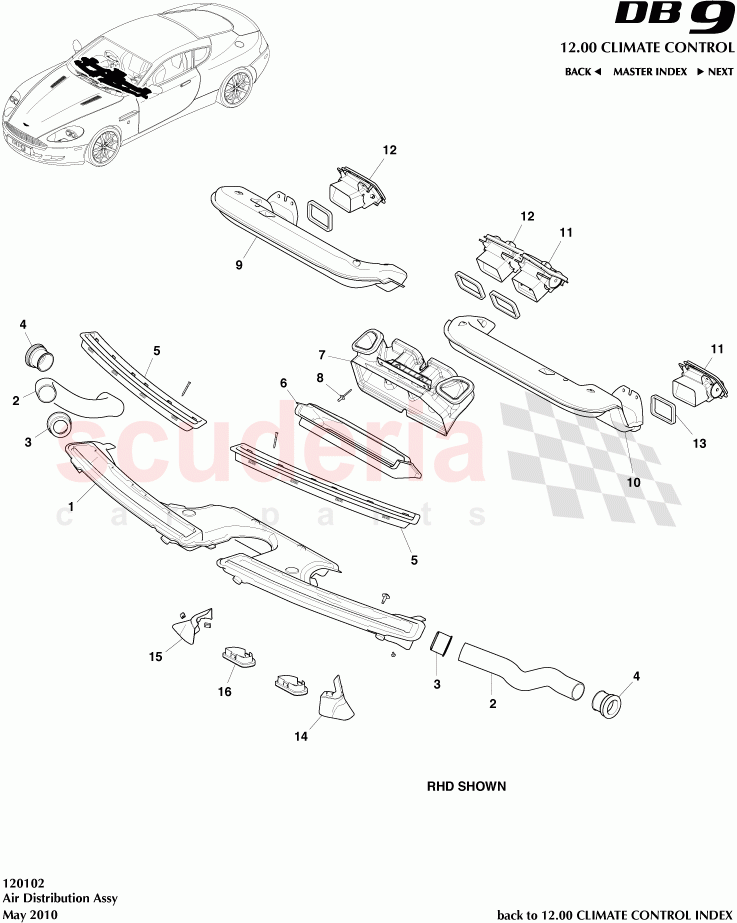

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	703156	ネジ/ワッシャー M6X18 クロムフリー	お問い合わせ	注文するには
	701157PK	ネジ＆ワッシャ 4.2 x 16（10個入り）	お問い合わせ	注文するには
	6G3304432BD	ダクトASSY、フロントガラスディフレクター、右ハンドル	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G4319E658AC	ホース、A/Cウィンドウデミスター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319E680AD	コネクタ、A/Cデミスターホース	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43C046B80AC	セグI/PNLデフOPGGRL	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G3379231AC	ネジ、M3.5 X 38、フラットHD SCK	お問い合わせ	注文するには
	4G4318C491AJ	グリル-ウィンドウデフロスト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318633BC	ダクトASSY ヒーターアウトレット右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	8G4318D404BC	ダクトASSY、ヒーター空気配分、右ハンドル	お問い合わせ	注文するには
	8G4318D404AC	ダクトASSY、ヒーター空気分配、左ハンドル	お問い合わせ	注文するには
	4G4318D404BD	ダクトアセンブリー-ヒーターエアディストリビューターセンター右ハンドル	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	702943	リベット、3.2 X 12.5、ブラインドアルドームヘッド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	8G4319C804AE	ダクトアセンブリ、A/Cインストルメントパネル中央から右側	お問い合わせ	注文するには
	6G3319C735AB	ダクト-インパネレジスター右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	8G4319C805AE	ダクトアセンブリ、A/C インストルメントパネル中央から左側	お問い合わせ	注文するには
	6G3319C850AB	ダクト-エアコンインストルメントパネルレジスター左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D33046B31BB	レジスターアセンブリ、左側、イリジウムシルバー	お問い合わせ	注文するには
	4G43046B31BB	レジスターアセンブリ、エアコン、左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703068	4.2X9 スクリューラージフランジトルクスヘッドセルフタップ	お問い合わせ	注文するには
	701447	ネジ、M4 X 12、なべ頭、トルクスネジ	お問い合わせ	注文するには
	8D33046B30BB	レジスターアセンブリ、右、イリジウムシルバー	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G4318D404CA	フォームシール、エアディストリビューションダクト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D33014K96AA	ダクトASSY、エアコン・フットウェル、右側、右ハンドル	お問い合わせ	注文するには
	8G43014K96AB	ダクトASSY、エアコン・フットウェル、右、左ハンドル	お問い合わせ	注文するには
	9D33014K96AA	ダクトASSY、エアコン・フットウェル、右側、右ハンドル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	8G43014K97BB	ダクトアセンブリ、エアコン・フットウェル、LH、右ハンドル	お問い合わせ	注文するには
	9D33014K97AA	ダクトアセンブリ、エアコン・フットウェル、LH、左ハンドル	お問い合わせ	注文するには
	9D33014K97AA	ダクトアセンブリ、エアコン・フットウェル、LH、左ハンドル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G43370807AA	ブラケットASSY、タイヤ空気圧モニタリング	お問い合わせ	注文するには
	9G43370807AA	ブラケットASSY、タイヤ空気圧モニタリング	お問い合わせ	注文するには
	7G43014K00AA	プラグアセンブリ、フットダクトアウトレット	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	703156	ネジ/ワッシャー M6X18 クロムフリー	703156 ネジ/ワッシャー M6X18 クロムフリー 08MY From (V) A09110	-	4	Enquire
1	701157PK	ネジ＆ワッシャ 4.2 x 16（10個入り）	701157PK ネジ＆ワッシャ 4.2 x 16（10個入り） 08MY From (V) A09110	-	6	Enquire
1	6G3304432BD	ダクトASSY、フロントガラスディフレクター、右ハンドル	6G3304432BD ダクトASSY、フロントガラスディフレクター、右ハンドル	-	1	Enquire
1	6G3304432AD	ダクトASSY、フロントガラスディフレクター、左ハンドル	6G3304432AD ダクトASSY、フロントガラスディフレクター、左ハンドル	-	1	Enquire
2	4G4319E658AC	ホース、A/Cウィンドウデミスター	4G4319E658AC ホース、A/Cウィンドウデミスター	-	2	Enquire
3	4G4319E680AD	コネクタ、A/Cデミスターホース	4G4319E680AD コネクタ、A/Cデミスターホース	-	2	Enquire
4	4G43C046B80AC	セグI/PNLデフOPGGRL	4G43C046B80AC セグI/PNLデフOPGGRL	-	2	Enquire
5	6G3379231AC	ネジ、M3.5 X 38、フラットHD SCK	6G3379231AC ネジ、M3.5 X 38、フラットHD SCK Window defrost Grille	-	4	Enquire
5	4G4318C491AJ	グリル-ウィンドウデフロスト	4G4318C491AJ グリル-ウィンドウデフロスト	-	2	Enquire
6	4G4318633BC	ダクトASSY ヒーターアウトレット右側	4G4318633BC ダクトASSY ヒーターアウトレット右側	-	1	Enquire
7	8G4318D404BC	ダクトASSY、ヒーター空気配分、右ハンドル	8G4318D404BC ダクトASSY、ヒーター空気配分、右ハンドル 08MY From (V) A09110	-	1	Enquire
7	8G4318D404AC	ダクトASSY、ヒーター空気分配、左ハンドル	8G4318D404AC ダクトASSY、ヒーター空気分配、左ハンドル 08MY From (V) A09110	-	1	Enquire
7	4G4318D404BD	ダクトアセンブリー-ヒーターエアディストリビューターセンター右ハンドル	4G4318D404BD ダクトアセンブリー-ヒーターエアディストリビューターセンター右ハンドル 07MY	-	1	Enquire
7	4G4318D404AD	ダクトアセンブリー-ヒーターエアディストリビューターセンター左ハンドル	4G4318D404AD ダクトアセンブリー-ヒーターエアディストリビューターセンター左ハンドル	-	1	Enquire
8	702943	リベット、3.2 X 12.5、ブラインドアルドームヘッド	702943 リベット、3.2 X 12.5、ブラインドアルドームヘッド 08MY From (V) A09110	-	4	Enquire
9	8G4319C804AE	ダクトアセンブリ、A/Cインストルメントパネル中央から右側	8G4319C804AE ダクトアセンブリ、A/Cインストルメントパネル中央から右側 08MY From (V) A09110	-	1	Enquire
9	6G3319C735AB	ダクト-インパネレジスター右側	6G3319C735AB ダクト-インパネレジスター右側 07MY	-	1	Enquire
10	8G4319C805AE	ダクトアセンブリ、A/C インストルメントパネル中央から左側	8G4319C805AE ダクトアセンブリ、A/C インストルメントパネル中央から左側 08MY From (V) A09110	-	1	Enquire
10	6G3319C850AB	ダクト-エアコンインストルメントパネルレジスター左側	6G3319C850AB ダクト-エアコンインストルメントパネルレジスター左側 07MY	-	1	Enquire
11	8D33046B31BB	レジスターアセンブリ、左側、イリジウムシルバー	8D33046B31BB レジスターアセンブリ、左側、イリジウムシルバー Silver	-	2	Enquire
11	4G43046B31BB	レジスターアセンブリ、エアコン、左側	4G43046B31BB レジスターアセンブリ、エアコン、左側 Black	-	2	Enquire
12	703068	4.2X9 スクリューラージフランジトルクスヘッドセルフタップ	703068 4.2X9 スクリューラージフランジトルクスヘッドセルフタップ 08MY From (V) A09110	-	12	Enquire
12	701447	ネジ、M4 X 12、なべ頭、トルクスネジ	701447 ネジ、M4 X 12、なべ頭、トルクスネジ 08MY From (V) A09110	-	12	Enquire
12	8D33046B30BB	レジスターアセンブリ、右、イリジウムシルバー	8D33046B30BB レジスターアセンブリ、右、イリジウムシルバー Silver	-	2	Enquire
12	4G43046B30BB	レジスターアセンブリ、エアコン、右側	4G43046B30BB レジスターアセンブリ、エアコン、右側 Black	-	2	Enquire
13	4G4318D404CA	フォームシール、エアディストリビューションダクト	4G4318D404CA フォームシール、エアディストリビューションダクト	-	4	Enquire
14	9D33014K96AA	ダクトASSY、エアコン・フットウェル、右側、右ハンドル	9D33014K96AA ダクトASSY、エアコン・フットウェル、右側、右ハンドル 08MY From (V) A09110	-	1	Enquire
14	8G43014K96AB	ダクトASSY、エアコン・フットウェル、右、左ハンドル	8G43014K96AB ダクトASSY、エアコン・フットウェル、右、左ハンドル 08MY From (V) A09110	-	1	Enquire
14	9D33014K96AA	ダクトASSY、エアコン・フットウェル、右側、右ハンドル	9D33014K96AA ダクトASSY、エアコン・フットウェル、右側、右ハンドル 09MY	-	1	Enquire
15	8G43014K97BB	ダクトアセンブリ、エアコン・フットウェル、LH、右ハンドル	8G43014K97BB ダクトアセンブリ、エアコン・フットウェル、LH、右ハンドル 08MY From (V) A09110	-	1	Enquire
15	9D33014K97AA	ダクトアセンブリ、エアコン・フットウェル、LH、左ハンドル	9D33014K97AA ダクトアセンブリ、エアコン・フットウェル、LH、左ハンドル 08MY From (V) A09110	-	1	Enquire
15	9D33014K97AA	ダクトアセンブリ、エアコン・フットウェル、LH、左ハンドル	9D33014K97AA ダクトアセンブリ、エアコン・フットウェル、LH、左ハンドル 09MY	-	1	Enquire
16	9G43370807AA	ブラケットASSY、タイヤ空気圧モニタリング	9G43370807AA ブラケットASSY、タイヤ空気圧モニタリング 08MY From (V) A09110	-	1	Enquire
16	9G43370807AA	ブラケットASSY、タイヤ空気圧モニタリング	9G43370807AA ブラケットASSY、タイヤ空気圧モニタリング 07MY	-	1	Enquire
16	7G43014K00AA	プラグアセンブリ、フットダクトアウトレット	7G43014K00AA プラグアセンブリ、フットダクトアウトレット	-	1	Enquire
