Aston Martin DB9 (2004-2012) - ヒューズパネル、ヒューズ、サーキットブレーカー

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
8G4314C245AA 中央電子モジュール CEM $950.87 注文するには
8G4314C245AA 中央電子モジュール CEM $950.87 注文するには
7G4314C272AB モジュール、中央電子アセンブリ お問い合わせ 注文するには
...and 2 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
4G4313B525BG ブラケット、キャビンヒューズボックス $45.32 注文するには
4G4313B525BF ブラケット、キャビンヒューズボックスセム、左ハンドル お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
700606 ネジ、M6 X 12、六角フランジヘッド $0.20 注文するには
写真 部品番号 説明 価格(各) ストック
702429 ロックナット M6 $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
4G43L41041AA エッジストリップ、黒 2 X 40 $10.95 注文するには
8D3314N072AE ブラケット、ヒューズボックス、左ハンドル $43.54 注文するには
4G4314N072BD ブラケット、ヒューズボックス取り付け、右ハンドル お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
702082 ボルト、セルフロック、M5 X 16 $1.27 注文するには
700963 ネジ M4 X 8MM ロングパンヘッド ポジドライブブラック $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
8D3314A173AB エンジンベイヒューズボックス $491.33 注文するには
BG3314A173AB ヒューズボックスアセンブリ、エンジンベイ $491.33 注文するには
4G4314A173AF エンジンベイヒューズボックス $545.22 注文するには
写真 部品番号 説明 価格(各) ストック
4G4314A173AF エンジンベイヒューズボックス $545.22 注文するには
写真 部品番号 説明 価格(各) ストック
4G4314A173CH エンジンベイF/BOXブラケット $173.78 注文するには
4G4314A173BK エンジンベイ ヒューズボックス ブラケット 右ハンドル $66.86 注文するには
写真 部品番号 説明 価格(各) ストック
703151 ネジ M6X16 ワッシャ六角穴付クロームフリー $0.52 注文するには
写真 部品番号 説明 価格(各) ストック
703163 ナット、M6、六角フランジヘッド、ロック付き $0.12 注文するには
写真 部品番号 説明 価格(各) ストック
703151 ネジ M6X16 ワッシャ六角穴付クロームフリー $0.52 注文するには
写真 部品番号 説明 価格(各) ストック
4G4314A073AJ ヒューズボックス、リア $443.72 注文するには
写真 部品番号 説明 価格(各) ストック
4G4314A301AH ブラケット、ブーツヒューズボックス $46.11 注文するには
写真 部品番号 説明 価格(各) ストック
703151 ネジ M6X16 ワッシャ六角穴付クロームフリー $0.52 注文するには
写真 部品番号 説明 価格(各) ストック
702944 ナット、M6、六角フランジ $1.02 注文するには
写真 部品番号 説明 価格(各) ストック
3785236 プロテクター、パワースタッド $5.83 注文するには
写真 部品番号 説明 価格(各) ストック
1R123710526 リレーオーバー40A $9.81 注文するには
写真 部品番号 説明 価格(各) ストック
1R123710526 リレーオーバー40A $9.81 注文するには
写真 部品番号 説明 価格(各) ストック
4G433710659 トノーリッドロックリレー20Aマイクロ $4.46 注文するには
写真 部品番号 説明 価格(各) ストック
1R123710526 リレーオーバー40A $9.81 注文するには
写真 部品番号 説明 価格(各) ストック
4G433710659 トノーリッドロックリレー20Aマイクロ $4.46 注文するには
写真 部品番号 説明 価格(各) ストック
4G433710962 ヒューズ 80アンペア冷却ファンモーター $18.97 注文するには
4G433710264 ヒューズ 60アンペア（黄色） 冷却ファンモーター $23.80 注文するには
写真 部品番号 説明 価格(各) ストック
4G433710579PK ミニヒューズ-7.5A PK 10 $25.32 注文するには
3723423 ヒューズMIDI 7.5A $2.10 注文するには
4G433710580PK ミニヒューズ-10Aパック10 $56.07 注文するには
...and 10 more part variants. See table on right for more details.
すべて見る

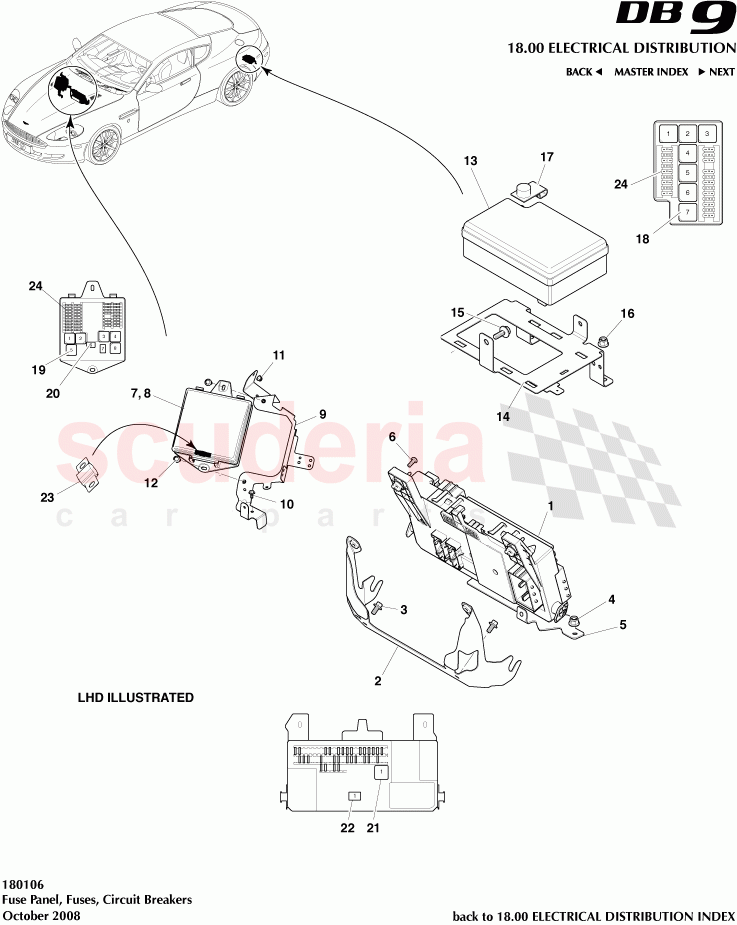

Fuse Panel, Fuses, Circuit Breakers of Aston Martin Aston Martin DB9 (2004-2012) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 8G4314C245AA
中央電子モジュール CEM
08MY From (V) A09110 		$950.87 1
1 8G4314C245AA
中央電子モジュール CEM
10MY From (V) 12505 		$950.87 1
1 7G4314C272AB
モジュール、中央電子アセンブリ
07MY 		- 1 Enquire
1 4G433711201
セントラルエレクトモジュール
07MY 		$950.87 1
1 4G433711201
セントラルエレクトモジュール 		$950.87 1
2 4G4313B525BG
ブラケット、キャビンヒューズボックス
LHD 		$45.32 1
2 4G4313B525BF
ブラケット、キャビンヒューズボックスセム、左ハンドル
RHD 		- 1 Enquire
3 700606
ネジ、M6 X 12、六角フランジヘッド
Bracket, CEM 		$0.20 2
4 702429
ロックナット M6
Bracket, CEM 		$0.16 1
5 4G43L41041AA
エッジストリップ、黒 2 X 40
Bracket, Fusebox mnting 		$10.95 1
5 8D3314N072AE
ブラケット、ヒューズボックス、左ハンドル
LHD 		$43.54 1
5 4G4314N072BD
ブラケット、ヒューズボックス取り付け、右ハンドル
RHD 		- 1 Enquire
6 702082
ボルト、セルフロック、M5 X 16
Bracket, Fusebox mnting 		$1.27 1
6 700963
ネジ M4 X 8MM ロングパンヘッド ポジドライブブラック
Bracket, Fusebox mnting 		$0.48 1
7 8D3314A173AB
エンジンベイヒューズボックス
09MY 		$491.33 1
7 BG3314A173AB
ヒューズボックスアセンブリ、エンジンベイ
11MY 		$491.33 1
7 4G4314A173AF
エンジンベイヒューズボックス 		$545.22 1
8 4G4314A173AF
エンジンベイヒューズボックス 		$545.22 1
9 4G4314A173CH
エンジンベイF/BOXブラケット
LHD 		$173.78 1
9 4G4314A173BK
エンジンベイ ヒューズボックス ブラケット 右ハンドル
RHD 		$66.86 1
10 703151
ネジ M6X16 ワッシャ六角穴付クロームフリー 		$0.52 2
11 703163
ナット、M6、六角フランジヘッド、ロック付き
Bracket, Engine Fusebox 		$0.12 1
12 703151
ネジ M6X16 ワッシャ六角穴付クロームフリー
Engine Fusebox 		$0.52 2
13 4G4314A073AJ
ヒューズボックス、リア 		$443.72 1
14 4G4314A301AH
ブラケット、ブーツヒューズボックス 		$46.11 1
15 703151
ネジ M6X16 ワッシャ六角穴付クロームフリー
Boot fusebox brkt to body 		$0.52 1
16 702944
ナット、M6、六角フランジ
Boot fusebox brkt to body 		$1.02 4
17 3785236
プロテクター、パワースタッド 		$5.83 1
18 1R123710526
リレーオーバー40A
Boot Fusebox 		$9.81 7
19 1R123710526
リレーオーバー40A
Engine Bay Fusebox 		$9.81 6
20 4G433710659
トノーリッドロックリレー20Aマイクロ
Engine Bay Fusebox 		$4.46 1
21 1R123710526
リレーオーバー40A
CEM 		$9.81 1
22 4G433710659
トノーリッドロックリレー20Aマイクロ
CEM 		$4.46 1
23 4G433710962
ヒューズ 80アンペア冷却ファンモーター
09MY 		$18.97 -
23 4G433710264
ヒューズ 60アンペア（黄色） 冷却ファンモーター 		$23.80 -
24 4G433710579PK
ミニヒューズ-7.5A PK 10 		$25.32 -
24 3723423
ヒューズMIDI 7.5A 		$2.10 -
24 4G433710580PK
ミニヒューズ-10Aパック10 		$56.07 -
24 4G433710581PK
ミニヒューズ-15Aパック10 		$25.32 -
24 4G433710582PK
ミニヒューズ-20Aパック10 		$25.32 -
24 4G433710583PK
ミニヒューズ25Aパック10 		$25.32 -
24 3723424
ヒューズ、MIDI 10A 		$1.93 -
24 3723425
ヒューズ、MIDI 15A 		$1.93 -
24 3723426
ヒューズ、MIDI 20A 		$1.93 -
24 3723427
ヒューズ、MIDI 25A 		$1.87 -
24 3723428
ヒューズ、MIDI 30A 		$4.33 -
24 4G433710578PK
ミニヒューズ-5A PK 10 		$33.04 -
24 3723422
ヒューズ、MIDI 5A 		$1.93 -
